0.5英寸90度塑料弯头管件三维建模作品

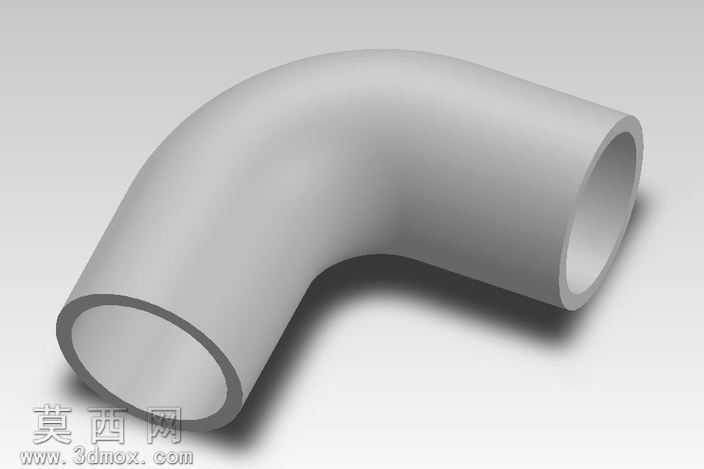

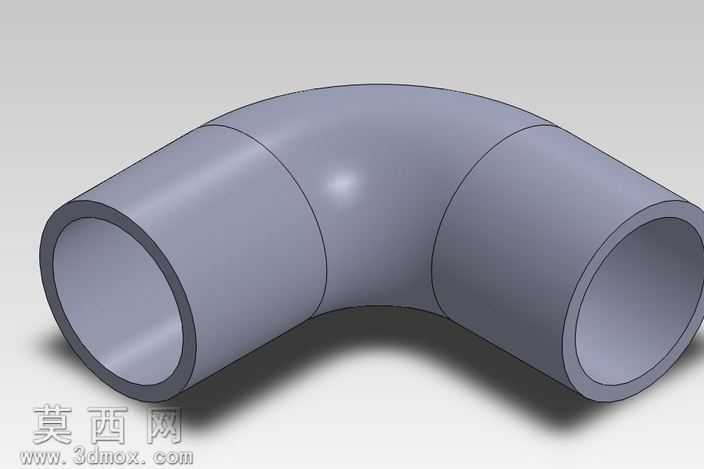

本作品为0.5英寸规格90度塑料弯头的三维建模成果，建模阶段以等径直角弯管的实际工程尺寸为基准，首先绘制两端等径圆形截面轮廓，通过90度圆弧路径引导扫掠生成弯管的基础实体，再通过抽壳操作设定均匀的管壁厚度，还原塑料弯头空心通流的核心结构特征。建模过程中严格把控弯管圆弧过渡段的曲率半径，确保管路转向处的流道平滑无突兀折角，两端接口的圆柱面同轴度、端面平面度均按照实际管件的装配公差要求做约束，保证模型可直接用于后续的装配干涉校验、管路布局模拟等工程场景。材质与渲染阶段，针对硬质PVC类塑料管件的材质特性，调整材质参数为低反光度的半哑光深灰塑料质感，设置合理的环境漫反射与柔和阴影效果，渲染输出的效果图清晰呈现弯管的整体轮廓、管壁厚度层次以及两端接口的细节特征，真实还原工业塑料弯头的外观质感。结构设计上，该弯头为等径直角弯结构，整体无额外附加结构，两端为标准等径圆柱接口，可适配同规格的塑料管路连接需求，弯管过渡段采用等曲率圆弧设计，既符合流体管路的流道设计要求，减少流体转向时的阻力，也保证了塑料管件成型时的结构强度，避免直角折角处的应力集中问题。建模全程采用参数化设计逻辑，关键尺寸如管径、管壁厚度、弯管曲率半径均设置为可调整参数，后续若需要适配不同管径、不同弯曲角度的同类型弯头，仅需修改对应参数即可快速生成衍生模型，大幅提升同系列管件的建模效率。模型的细节处理上，对管壁内外表面做了平滑处理，去除建模过程中可能产生的冗余边线与碎面，保证模型曲面连续顺滑，既满足渲染展示的视觉效果要求，也可直接导出用于3D打印样件验证、注塑模具前期结构分析等后续生产环节，完整覆盖从产品设计展示到工程应用的全流程使用需求。
