导轨式风机转速调节控制器结构设计

项目分类:配电柜 发布时间:2021-11-27 ID:407755
  • 导轨式风机转速调节控制器结构设计
  • 导轨式风机转速调节控制器结构设计
  • 导轨式风机转速调节控制器结构设计
  • 导轨式风机转速调节控制器结构设计
  • 导轨式风机转速调节控制器结构设计
  • 导轨式风机转速调节控制器结构设计
  • 导轨式风机转速调节控制器结构设计

  这款导轨安装式风机调速装置,主要面向工业机柜、电气控制柜、小型通风系统的风机转速调控场景,在成套电气设备集成、机房通风改造、小型工艺排风系统中都有广泛的适配空间。日常工况下,它通过改变输出供电参数实现风机转速的线性调节,匹配不同场景下的通风量需求,避免风机长期满负荷运行带来的能耗浪费与噪音超标问题,同时也能根据柜内实际温升动态调整风量,平衡散热效果与运行寿命。

  从功能设计来看,装置正面设置的旋钮对应0到100%的转速调节区间,面板上清晰标注了不同档位对应的电流负载参数,覆盖1A、1.8A两种额定电流规格,分别适配220V供电下200W、360W功率上限的轴流风机,选型时可以直接根据配套风机的额定电流匹配对应规格,不需要额外核算冗余参数。面板上的俄文标识对应不同负载档位的接线提示,下方的接线端子采用绿色插拔式端子排,强电输入、风机输出的接线位分区排布,接线时不需要拆除装置本体,直接插拔端子就能完成接线作业,大幅降低现场安装与后期维护的接线难度。

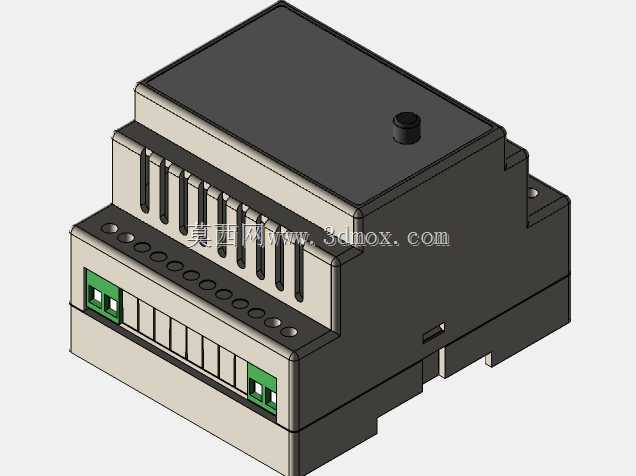

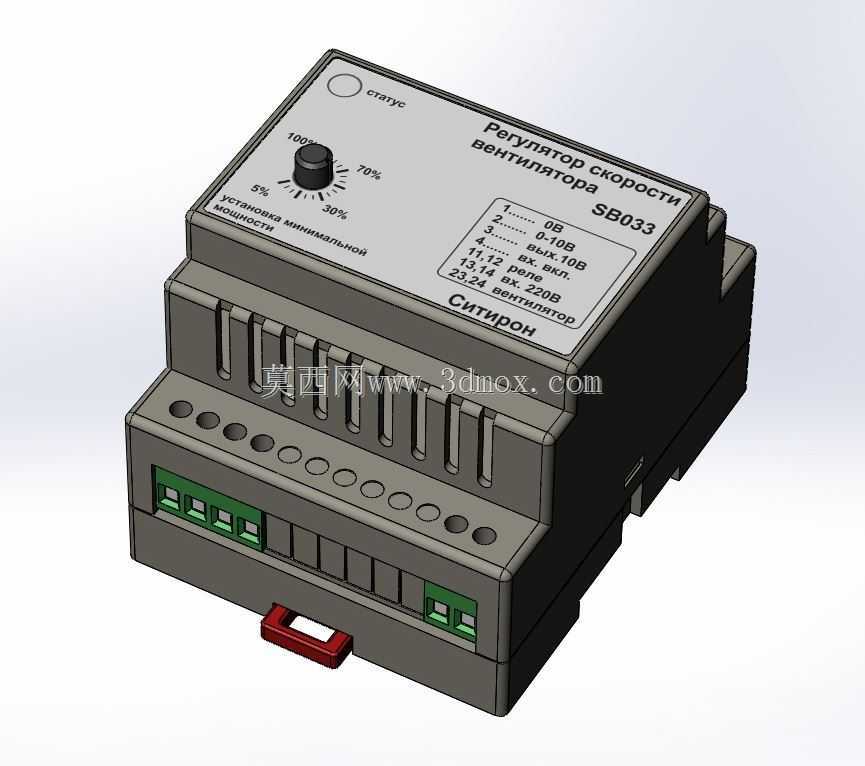

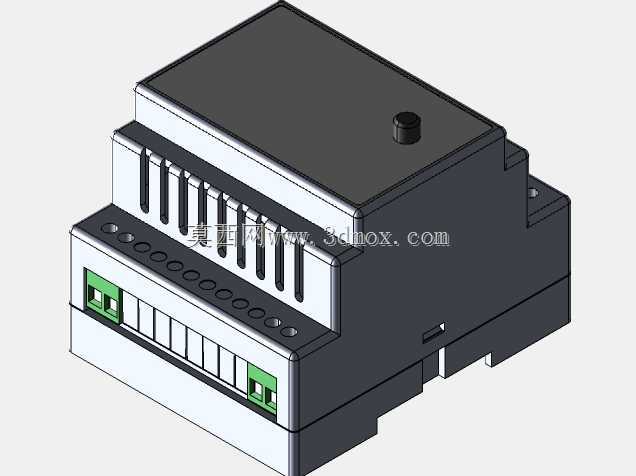

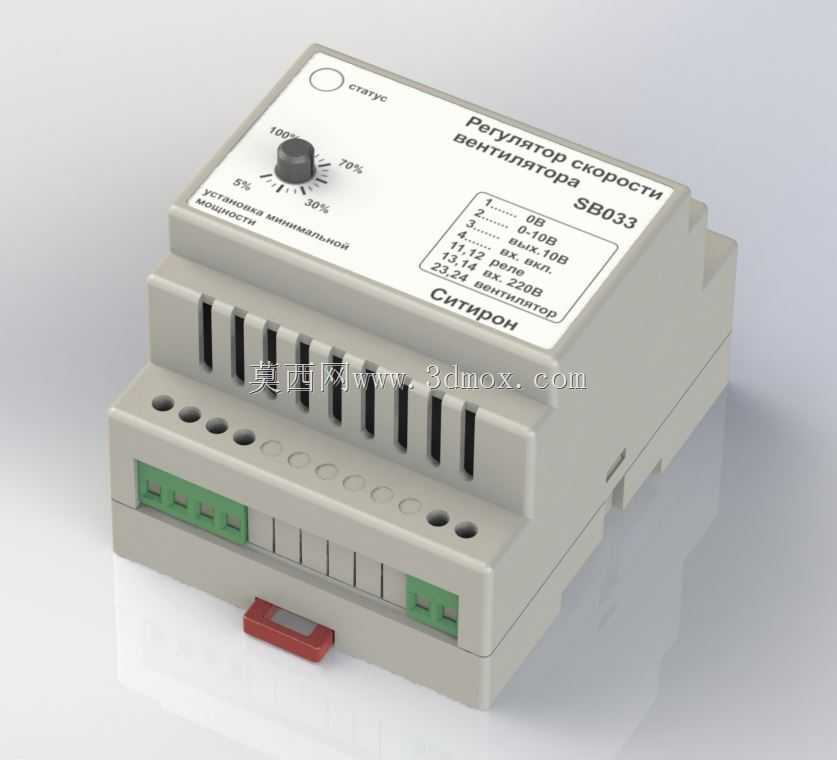

  结构设计上,整体采用标准DIN导轨安装的卡装结构,底部设置红色的导轨卡扣,安装时只需要将装置上沿卡入导轨顶部,按压底部就能完成卡装固定,拆卸时拨动红色卡扣即可快速取下,完全适配工业现场通用的35mm标准电气安装导轨,不需要额外打孔或者定制安装支架,和柜内其他断路器、继电器等电气元件的安装方式完全统一,方便成套柜内的元件排布与走线规划。外壳采用阻燃ABS材质注塑成型,上下壳体通过卡扣与隐藏式螺丝组合固定,表面做细磨砂纹理处理,既可以避免日常操作留下指纹划痕,也能提升外壳的耐脏污与抗老化性能。

  装置的外形尺寸完全遵循模数化电气元件的设计规范,宽度对应多个标准模数单元,高度与常规低压配电元件保持一致,在柜内排布时可以和其他元件紧密贴合安装,不会出现尺寸干涉问题。侧面设置的多组通风格栅,对应内部调压模块的散热区域,当装置带满负载运行时,内部功率元件产生的热量可以通过侧面格栅快速散出,避免密闭空间内的热量累积导致元件过热失效。正面的旋钮采用防滑齿纹设计,操作人员带劳保手套也能精准调节转速档位,旋钮周边的刻度标识采用激光蚀刻工艺,长期使用不会出现标识磨损脱落的问题。

  从建模细节来看,整个装置的结构拆分完全还原实际生产的装配逻辑,上壳、下壳、旋钮、端子排、导轨卡扣都作为独立零件建模,零件之间的装配间隙控制在0.2mm以内,既符合注塑件的公差设计要求,也还原了实际产品的装配松紧度。接线端子的内部铜件、压线螺丝结构都做了细节还原,在做电气柜布线仿真时,可以直接配套端子模型完成走线布置,不需要额外简化或者替换元件。外壳上的所有标识文字都采用贴图方式还原,同时保留了标识区域的凹陷结构,和实际产品的丝印区域结构完全一致,渲染输出的效果可以直接用于产品样本制作或者成套柜的方案展示。

  实际选型应用中,这款调速装置不需要额外配置外接电位器或者控制模块,直接串接在风机供电回路中就能工作,接线回路简单,对现场安装人员的技术要求较低,适合在批量配套的机柜通风系统中使用。装置的过载保护结构集成在内部模块中,当风机出现堵转或者电流过载时,会自动切断输出,避免烧坏调速模块或者配套风机,提升整个通风回路的运行可靠性。在三维建模过程中,所有安装尺寸都严格按照实物测绘参数绘制,导轨卡槽的尺寸、端子排的接线孔位、旋钮的操作空间都预留了足够的操作余量,在做柜内布局设计时,可以直接调用模型完成排布,不需要反复核对安装干涉问题。
