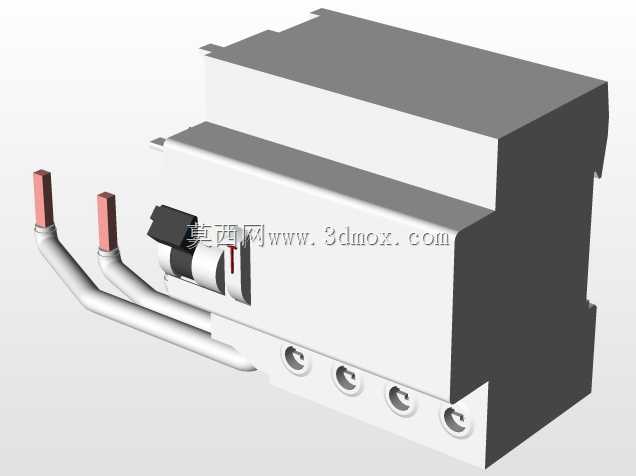

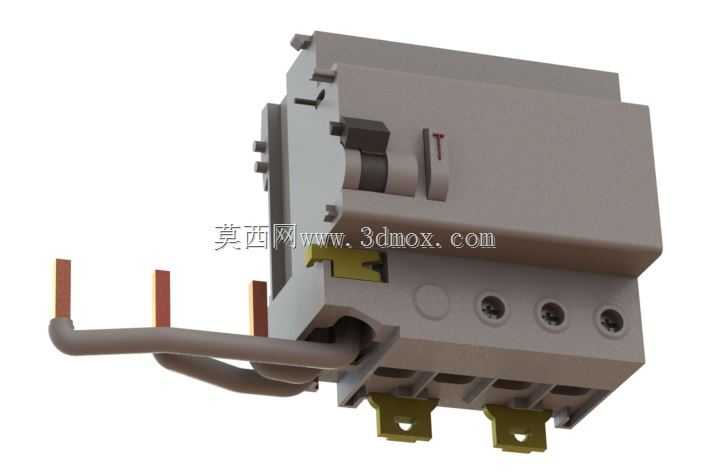

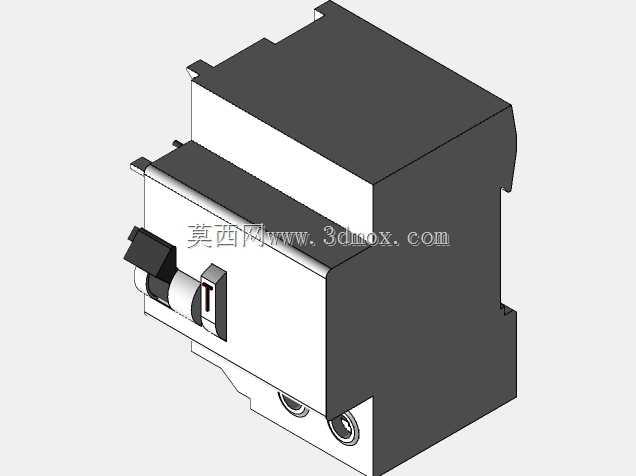

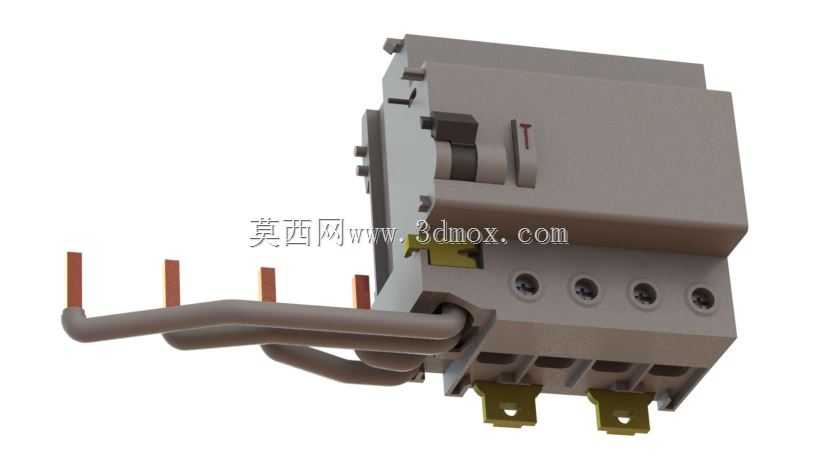

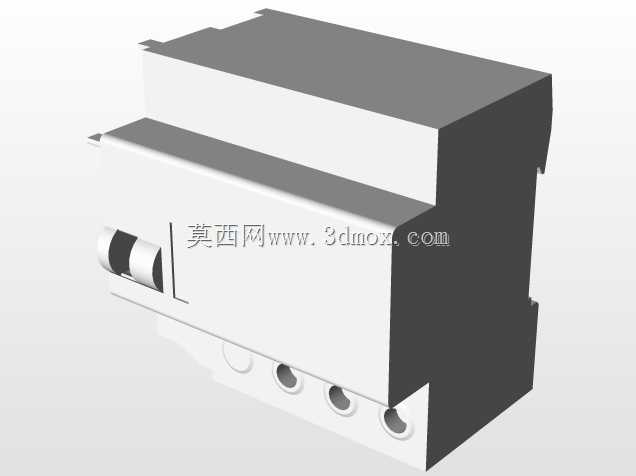

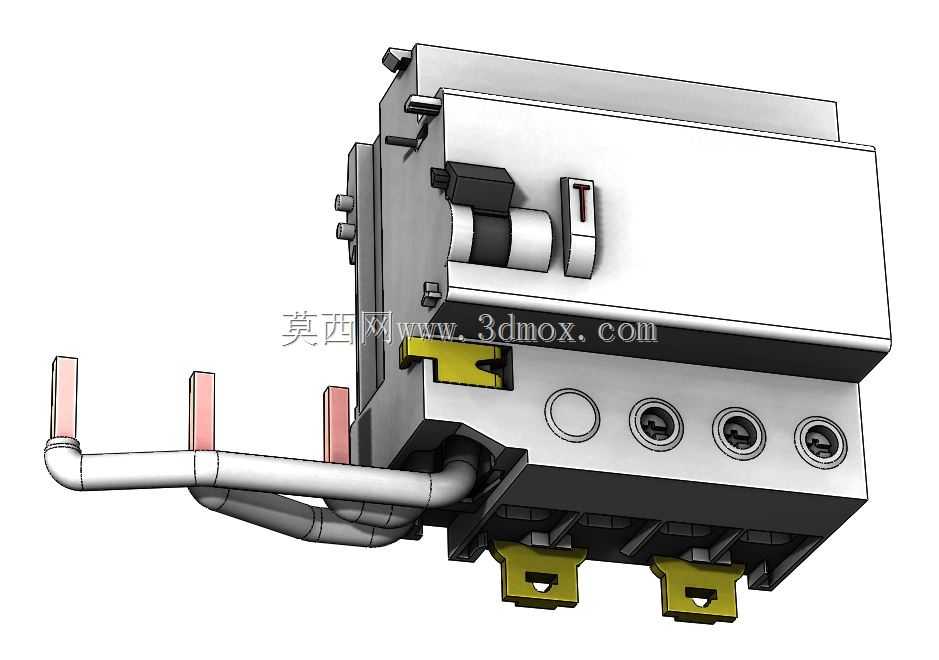

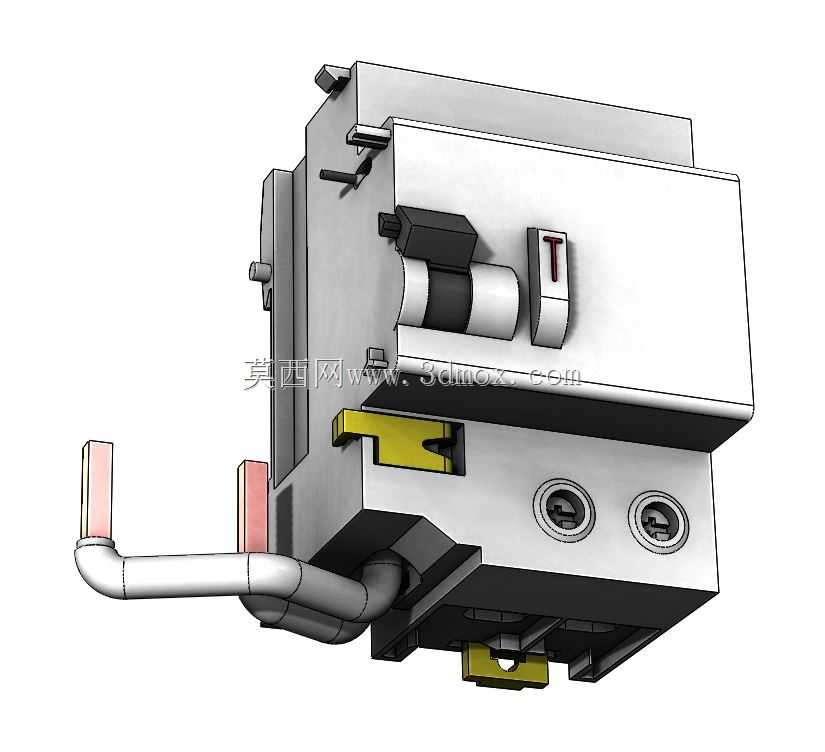

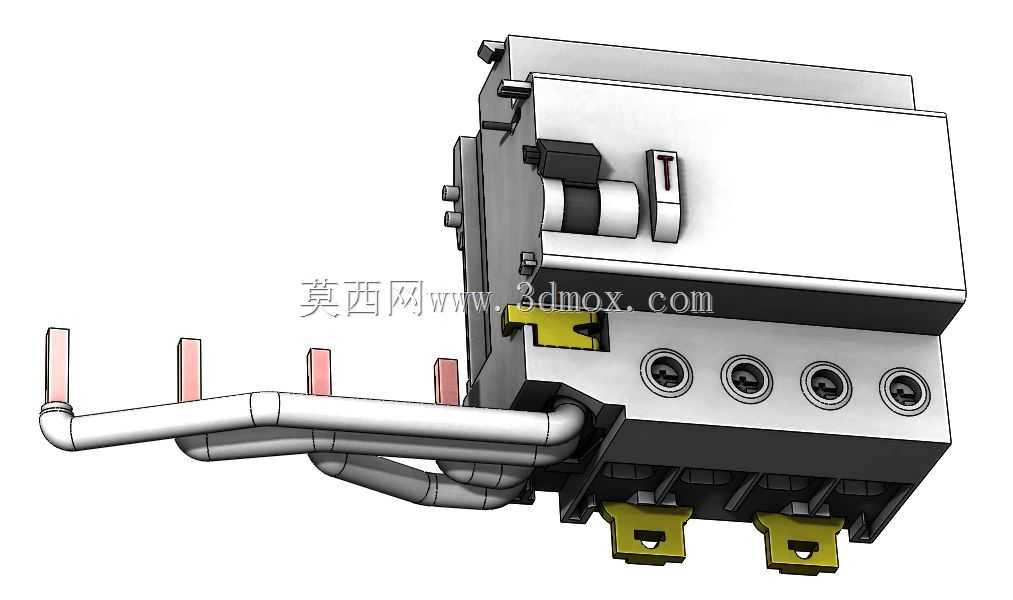

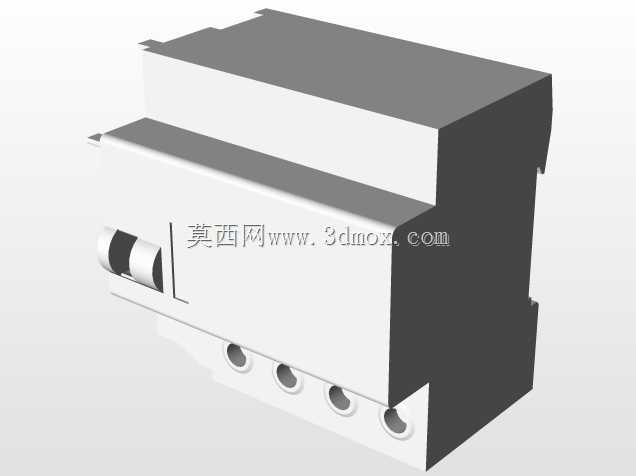

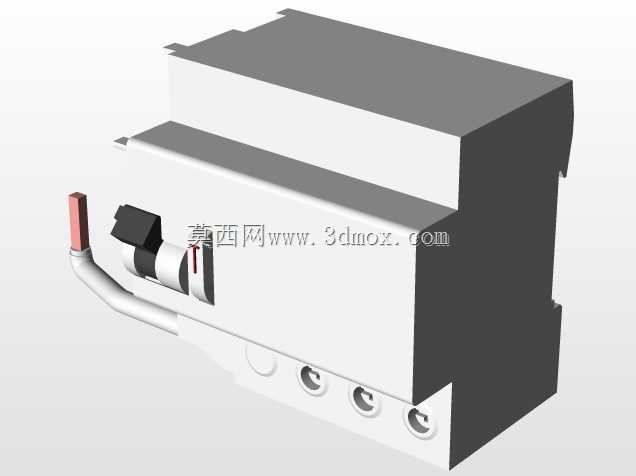

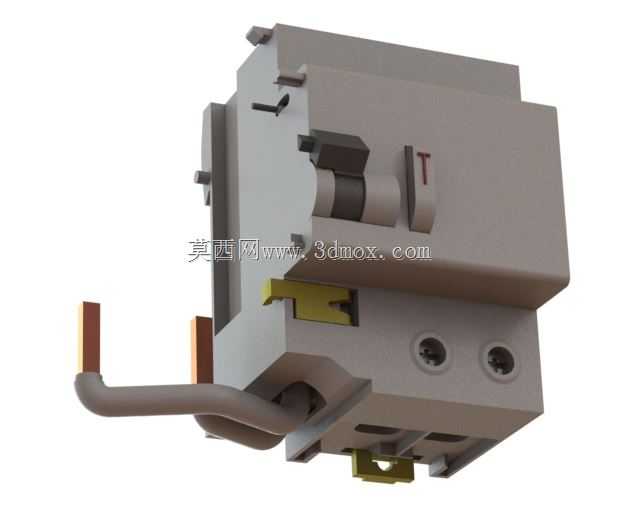

  在低压配电盘、工业控制柜、楼宇配电箱这类需要密集排布电气元件的场景里,DIN导轨安装的元件是绝对的主流选型,这类统一安装基准的设计,能让柜内布线、元件排布、后期维护的效率提升数倍,不用针对每个元件单独设计安装支架,也不用反复核对安装孔位的匹配度。这次呈现的这款导轨安装设备,是参考施耐德电气同规格微型断路器做的着色还原建模,整体结构完全贴合实际量产产品的装配逻辑,没有做夸张的艺术化修改,所有结构细节都对应实物的功能需求。

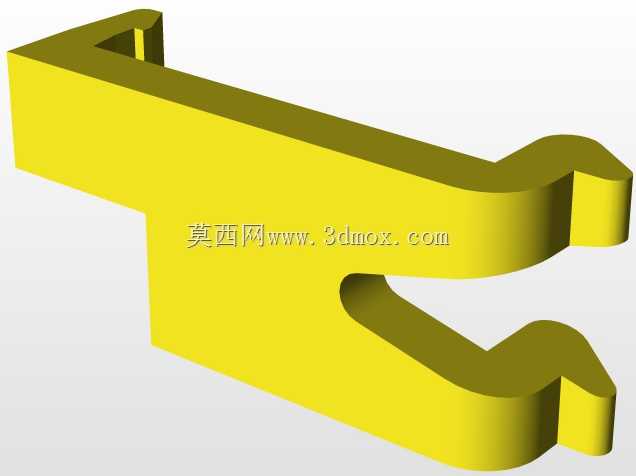

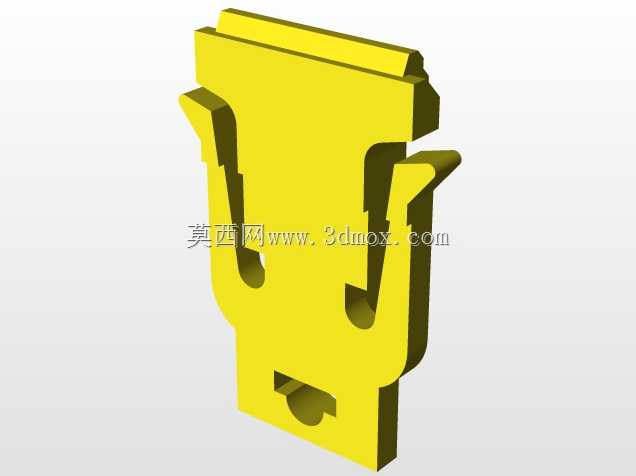

  从实际用途来看,这类元件主要承担低压回路的过载、短路保护功能,部分同结构产品还附带漏电检测、远程分合闸的扩展模块,是终端配电回路里最基础也最核心的保护部件,不管是工业生产线的设备配电、民用建筑的照明回路、还是数据中心的机柜配电,都能看到同结构产品的应用。它的安装逻辑完全遵循TS35标准DIN导轨的规范,底部的黄色卡扣是典型的弹簧锁紧结构,安装时只需要把元件上沿卡到导轨上沿,向下按压元件就能让底部卡扣自动卡紧导轨的下沿,拆卸时用一字螺丝刀撬动卡扣的解锁位,就能把元件从导轨上取下,整个过程不需要额外的紧固件,单人几秒就能完成拆装,这也是DIN导轨安装方式能成为行业通用标准的核心原因。

  从设计思路上拆解这款产品的结构,能看到很多兼顾可靠性和装配效率的细节:外壳采用上下分瓣的卡扣式结构,不需要额外打螺丝就能把内部的脱扣机构、触头组件、接线端子完全包裹在内,外壳的加强筋都布置在受力的卡扣位、接线端子支撑位,既保证了外壳的结构强度,又尽可能控制了塑料外壳的壁厚,减少材料用量。操作手柄的位置做了防滑的凹凸纹理,手柄的行程角度和实物完全一致,分闸、合闸位置都有清晰的档位反馈,不会出现操作时档位模糊的问题。接线端子的位置设计了带螺纹的压线板,接线时把剥好的线芯插入端子孔,拧紧端子螺丝就能让压线板均匀压紧线芯,避免单螺丝直接压线导致的线芯压伤、接触不良问题,端子旁的两个圆形孔是端子螺丝的操作位,对应常规十字螺丝刀的操作尺寸,不用特殊工具就能完成接线。

  再说到安装边界和尺寸细节,这款元件的宽度对应标准1P微型断路器的模数,也就是18mm的基准宽度,在排布柜内元件时,只需要按照每个元件占1-2个模数的宽度预留安装空间,就能保证多个元件并排安装时不会出现干涉,元件的深度方向尺寸控制在70mm左右,能适配市面上绝大多数常规厚度的配电箱、控制柜,不会出现元件深度过大导致柜门关不上的问题。进出线的接线端子距离导轨安装面的高度做了精准控制,接好线之后的线缆弯曲半径符合低压布线的规范要求,不会出现线缆弯折角度过大导致线芯损伤的问题,侧面的拼接卡扣结构,能让多个同规格元件并排安装时互相卡紧,避免柜内震动导致元件在导轨上移位。

  建模的时候对内部的脱扣机构做了简化处理,但外部的所有操作、安装、接线相关的结构都做了1:1的还原,包括底部卡扣的弹簧让位结构、手柄的档位限位、接线端子的压线板结构,都和实物保持一致,不管是用来做配电盘的布局仿真、还是做柜内布线的干涉检查,这个模型都能完全满足使用需求,不会因为结构失真导致仿真结果出现偏差。另外模型的着色完全对应实物的配色,外壳的浅灰白色、操作机构的黑色、卡扣的明黄色、接线端的铜色区分,都和量产产品保持一致,用来做方案展示、教学演示的时候,能让观看者快速识别各个结构的功能,不需要额外做材质标注。

  在实际的工程应用里,这类DIN导轨安装元件的选型,首先要确认的就是安装导轨的规格匹配度,这款模型完全适配行业通用的35mm标准导轨,不需要额外的转接件,其次要确认元件的宽度模数,预留足够的柜内安装空间,还要核对进出线方向和柜内布线的走向是否匹配,这款模型的进出线端采用上下布置的结构,对应柜内上进下出的常规布线逻辑,能最大程度减少线缆的弯折,提升布线的整洁度。另外元件表面的标识位也做了预留,实际使用时可以在标识位粘贴回路标签,方便后期维护时快速识别对应的回路,不用逐个拉闸排查。
