垂直Lite陷阱SMT线对板连接结构件

　　在消费电子、工业控制板卡、小型通讯终端的板级电路组装场景里，这类垂直Lite陷阱SMT线到板连接结构件是实现线束与PCB板可靠电气连通的核心部件，主要承担板外信号、小功率供电线路与板载电路的对接功能，替代传统插装式连接器适配表面贴装工艺的产线流程，减少波峰焊工序的额外投入，适配高密度板卡的布局需求。从实际使用场景来看，这类连接器常应用在智能家电主控板、小型工业传感器模块、便携检测设备的内部走线连接中，垂直安装的结构形态可以让线束从PCB板垂直方向引出，最大化利用板卡上方的立体空间，避免水平出线占用板边布局位置，给板上其他阻容、芯片元件留出足够的排布空间，尤其适合板卡尺寸受限、内部装配空间紧凑的设备结构设计。产品的功能特性上，

　　陷阱式的锁附结构可以在SMT回流焊完成后，对接线束端的卡扣结构实现自锁，避免设备在运输、长期振动工况下出现线束松脱、接触不良的问题，相比无锁结构的普通SMT连接器，抗振动、抗拉扯的性能有明显提升，能够满足工业类设备10-2000Hz振动工况下的连接可靠性要求；接触端采用镀金层设计，降低接触电阻，减少长期使用后的氧化接触失效问题，适配小电流信号传输与最高3A以内的低压供电传输需求。设计思路层面，这款连接器的外壳采用耐高温工程塑料材质，能够承受SMT回流焊过程中最高260℃的峰值温度，不会出现壳体变形、引脚移位的问题，保证贴装后的共面度满足贴装工艺要求；金属固定引脚从壳体两侧延伸出贴装焊盘，焊接后可以将连接器壳体牢牢固定在PCB板上，

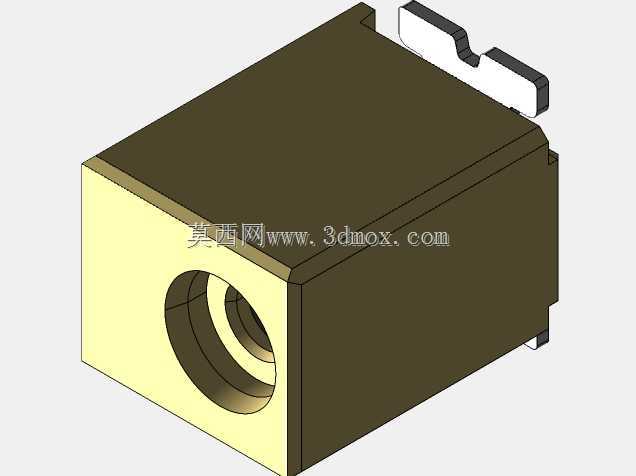

　　分散线束插拔时的受力，避免焊盘因受力脱落；中心的接触插孔采用收口式弹性结构，对线束端的插针有足够的抱紧力，保证多次插拔后仍能维持稳定的接触压力，常规插拔寿命可以满足50次以上的维护插拔需求。外形尺寸与安装边界方面，这款连接器的主体外形为方块状结构，垂直安装高度控制在低矮区间，不会在板卡上方形成过高的凸起，适配设备内部超薄的装配空间要求；两侧的SMT贴装焊盘位置与中心插孔保持同轴度公差，贴装后插孔中心与PCB板上的定位标记偏差控制在0.1mm以内，方便线束端的盲插对接；底部与PCB接触的平面做了平整度处理，贴装时不会出现缝隙导致的焊锡爬升到接触腔内部的问题，焊盘的尺寸设计符合常规SMT钢网开口规范，

　　不需要额外定制特殊钢网就能实现良好的焊锡浸润，减少虚焊、连锡的不良率。在结构建模过程中，需要重点关注壳体与金属引脚的配合公差，引脚嵌入壳体的部分做了防退滚花结构，避免引脚在焊接、插拔过程中出现移位；接触腔内部的导向斜面设计，可以在插针对接时起到引导作用，即使插针存在微小的位置偏差也能顺利插入，降低装配时的对位难度；顶部的卡扣让位槽结构，刚好适配线束端锁扣的卡入行程，锁扣卡入后不会出现松旷或者卡滞的问题，解锁时只需要按压锁扣就能顺利拔出，兼顾连接可靠性与维护便捷性。对于板级结构设计人员来说，选用这类连接器时需要在PCB布局阶段预留足够的插拔操作空间，在连接器垂直出线方向留出不小于15mm的线束弯折空间，避免线束过度弯折导致的线芯断裂；焊盘设计时需要在金属固定脚的焊盘做适当的加大处理，提升焊接后的固定强度，信号接触引脚的焊盘走线宽度需要匹配传输电流的大小，避免载流不足导致的线路发热问题。
