摩托转向系统轻型可调叉冠结构设计

项目分类:通用机械零部件 发布时间:2021-11-27 ID:407868
  • 摩托转向系统轻型可调叉冠结构设计
  • 摩托转向系统轻型可调叉冠结构设计
  • 摩托转向系统轻型可调叉冠结构设计
  • 摩托转向系统轻型可调叉冠结构设计

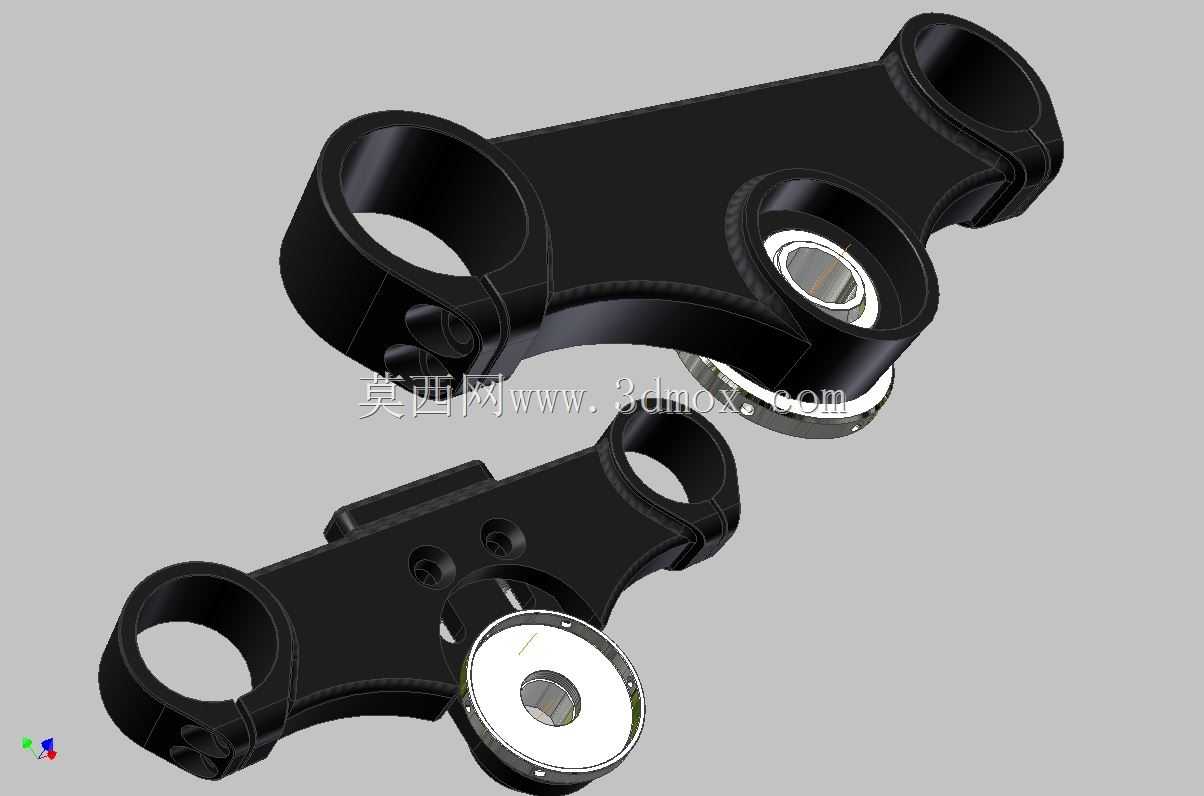

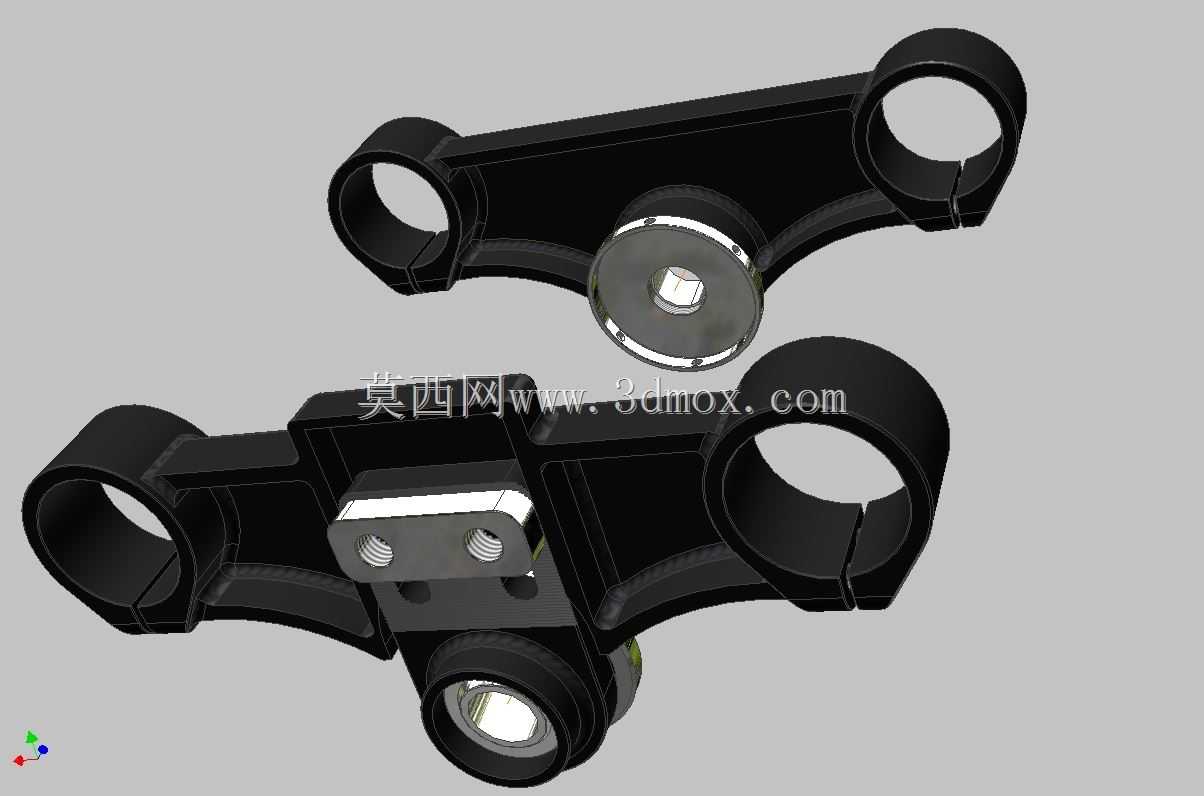

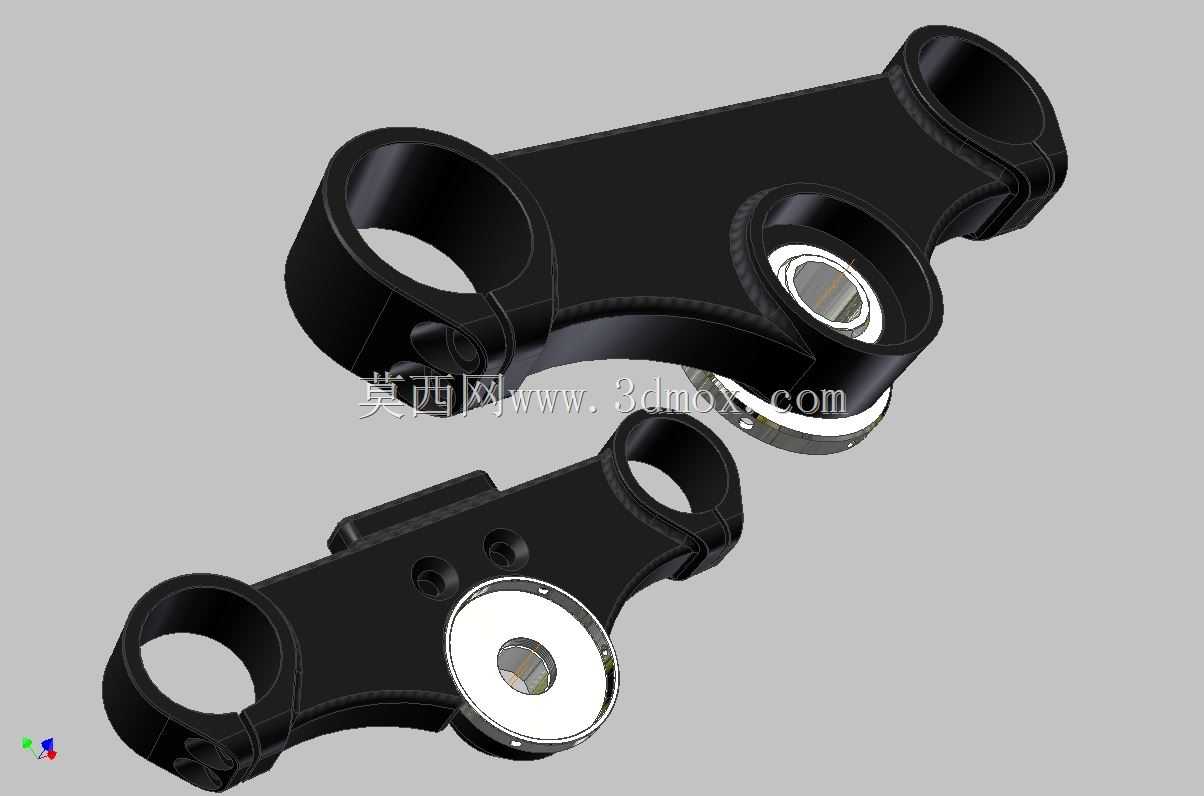

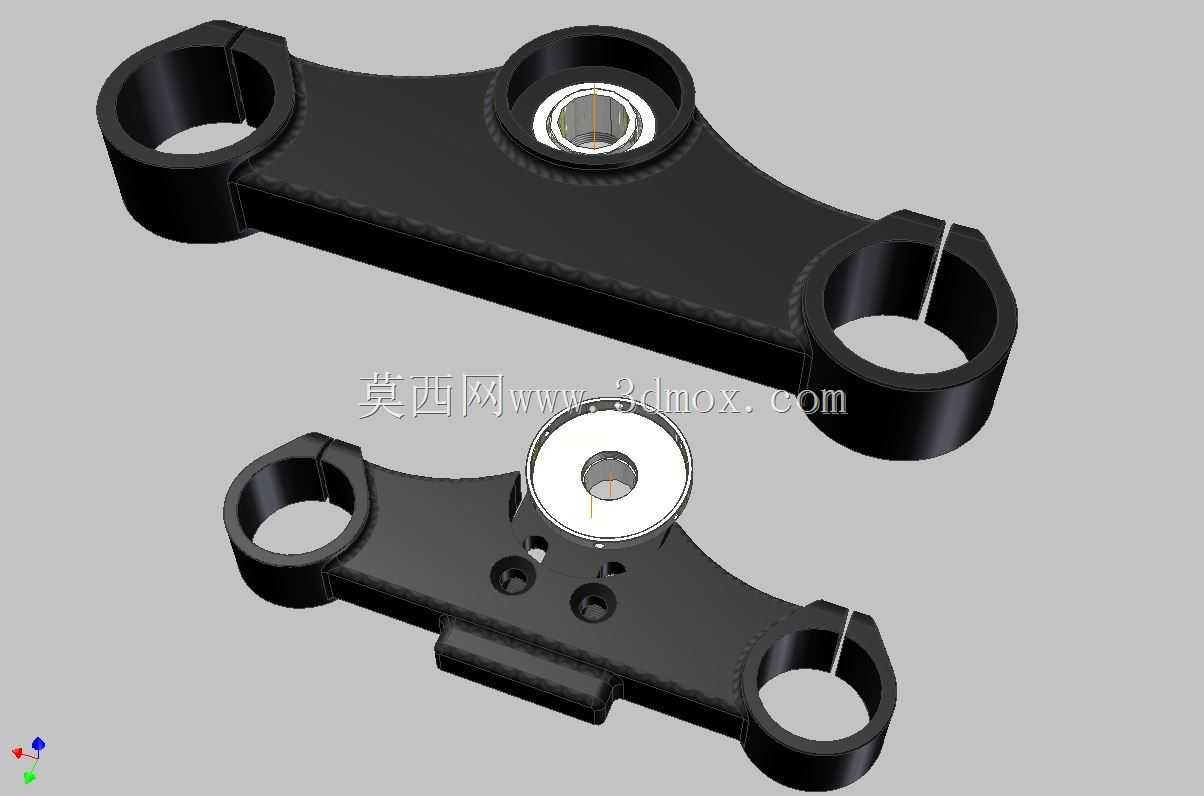

  在两轮摩托、电动两轮车以及轻型越野非道路两轮车辆的转向系统中,叉冠是承担前减震与转向柱连接载荷的核心受力构件,其结构合理性直接决定转向操作的精准度、行驶过程的抗冲击性能以及整车前部的装配适配性。这款可调式叉冠采用上下分体式的对称结构布局,主体为一体化成型的板状承载结构,两侧设置带开口锁紧结构的减震套筒安装位,中间区域预留转向柱的同轴安装孔位,整体结构在满足承载强度要求的前提下,通过去除非受力区域冗余材料的方式实现轻量化设计,相比传统实心铸造叉冠可降低约30%的前部簧下质量,有效提升前轮的路面跟随性能。

  从实际应用场景来看,这类轻型可调叉冠多用于中小排量街车、复古改装摩托以及电动两轮车的前转向系统,可适配不同管径的前减震器安装需求,两侧的开口锁紧结构通过螺栓预紧力实现对减震套筒的抱紧固定,无需额外焊接转接件即可完成减震器的定位安装,在车辆改装、售后维修替换场景中,可调的锁紧结构能够兼容一定公差范围内的减震管外径,降低配件选型的匹配难度。中间的转向柱安装位采用带衬套的同轴孔设计,衬套可选用耐磨铜合金或者复合自润滑材料,减少转向过程中柱体与叉冠孔位的摩擦损耗,同时预留的轴向定位台阶能够保证上下叉冠的同轴度,避免转向过程中出现卡滞、跑偏的问题。

  设计过程中首先需要明确安装边界的尺寸约束:两侧减震安装孔的中心距需要匹配对应车型的前减震开档尺寸,常规轻型两轮车的开档尺寸多在180mm-220mm区间内,这款叉冠的孔位中心距设置为200mm,可覆盖多数中小排量车型的安装需求;两侧安装孔的内径设置为31mm、33mm、37mm等多个适配规格的可调节范围,通过开口处的锁紧螺栓调节抱紧量,可适配±1mm范围内的减震管外径公差,解决售后配件因加工公差导致的装配困难问题。中间转向柱安装孔的同轴度公差需要控制在0.05mm以内,上下两个叉冠装配后,两侧减震安装孔的轴线平行度公差需控制在0.1mm/m范围内,避免减震器安装后出现偏磨、油封过早损坏的问题。

  从受力特性角度分析,叉冠在车辆行驶过程中需要承受多维度的复合载荷:前轮受到路面冲击时,垂直方向的冲击力会通过减震器传递到两侧安装孔位,制动过程中产生的纵向制动力矩、转向过程中产生的侧向力矩都会集中作用在叉冠的板体连接区域,因此在结构设计时,在两侧安装孔与中间转向柱孔的连接过渡区域设置了渐变的加厚加强筋,筋位厚度从孔位处的8mm向板体中部的5mm平滑过渡,既避免应力集中导致的结构断裂,又不会过多增加整体重量。板体边缘采用圆弧过渡处理,不存在尖锐的直角结构,减少应力集中点的同时,也能避免装配过程中对操作人员、周边管线造成剐蹭损伤。

  安装适配层面,这款叉冠的上下分体结构可分别固定在减震器的上部与中部位置,两个叉冠的中间孔位共同穿入转向柱,通过螺母锁紧实现轴向定位,相比单叉冠的结构,双点固定的方式能够大幅提升减震器的支撑刚度,减少高速行驶过程中减震器的晃动量。板体上预留的多个小孔位可用于安装前挡泥板支架、转向灯固定座、仪表安装支架等附属配件,无需后期在叉冠上额外钻孔加工,避免钻孔破坏结构的整体强度。开口锁紧位置的螺栓孔采用沉头设计,螺栓锁紧后头部不会突出板体表面,保证外观整洁度的同时,也不会与周边的车把、走线等部件产生运动干涉。

  在实际选型匹配过程中,需要先确认所用减震器的外径尺寸、转向柱的直径以及两个减震器的中心开档尺寸,确保三个核心参数与叉冠的安装边界匹配,再根据车型的前部布局确认附属配件安装孔位的位置是否适配,避免出现安装后挡泥板、转向灯等部件位置偏移的问题。对于改装场景的应用,可调的锁紧结构允许用户在一定范围内调整减震器的插入深度,从而实现车辆前部离地间隙、前倾角的微调,满足不同驾驶场景下的操控需求,比如非道路骑行时可适当提升前部高度增加通过性,道路行驶时可降低前部高度提升高速行驶的稳定性。
