棕榈液油磨用蠕虫螺钉三维结构设计

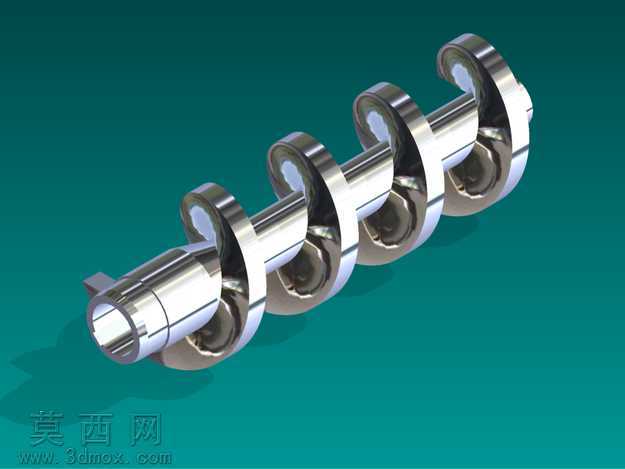

本模型为棕榈液油磨设备配套的蠕虫螺钉构件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格匹配棕榈液油磨的工况装配要求，对螺旋齿形、轴段衔接、端部连接结构做了精准的尺寸校准。模型整体采用等距变径螺旋叶片与中心轴一体化设计，螺旋叶片的导程、齿厚参数经过反复校核，既能够满足棕榈果料在磨腔内的稳定推送需求，又可以配合磨腔内壁完成物料的预挤压破碎作业。建模时对中心轴两端的装配结构做了细节还原，一端设计为带定位孔的细轴端，用于匹配磨腔的轴承定位结构，另一端设计为带卡槽的驱动端，可与传动机构的输出端实现可靠卡接，避免作业过程中出现打滑、传动失效的问题。渲染阶段采用高饱和度亮绿色工程塑料材质模拟构件的实体外观，材质参数设置了适中的粗糙度与反光度，清晰呈现螺旋曲面的流畅过渡效果，同时通过渐变蓝灰背景的光影渲染，突出各段螺旋叶片的轮廓层次与轴段的衔接细节，让模型的结构特征一目了然。设计过程中充分考虑棕榈液油磨的作业特性，螺旋叶片的边缘做了圆弧过渡处理，避免推送高纤维棕榈物料时出现挂料、堵料的问题，各轴段的直径差经过受力验算，能够承受物料挤压与传动扭矩带来的复合载荷，整体结构无冗余设计，既保证了构件的结构强度，又控制了构件的整体重量，降低传动过程中的动力损耗。模型的螺旋曲面采用扫掠建模方式生成，通过对螺旋线参数的精准控制，保证每一段叶片的导程误差控制在装配允许范围内，轴段与叶片的衔接位置做了圆角加固处理，减少应力集中问题，提升构件的长期使用寿命。
