油棕内核破碎用锤式粉碎机转子结构

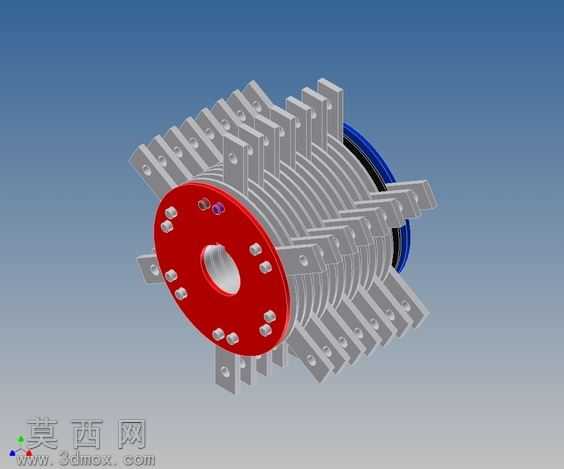

本模型为油棕加工工序中用于内核破碎作业的锤式粉碎机核心转子总成，采用Autodesk Inventor完成全参数化三维建模，整体装配关系清晰，各零件间的配合公差、装配约束均按照实际机械加工与装配要求进行设定，可直接用于工程出图、结构校核与运动仿真验证。建模过程中首先完成核心主轴的基准建模，以主轴轴线为全局装配基准，依次完成两端法兰端盖、多层锤片安装隔套、锤片铰接销轴、甩锤组件的逐件建模与装配约束。模型的材质渲染贴合实际工业设备的材质特性：两端的法兰端盖采用喷涂红色防锈漆的铸钢材质，渲染时设置了细微的漆面颗粒质感与金属反光属性，还原工业铸件涂装后的真实视觉效果；多层堆叠的锤片安装盘与隔套采用调质处理的45号钢材质，渲染时呈现出哑光金属的冷灰色调，边缘处做了轻微的倒角高光处理，体现机加工零件的棱边工艺特征；侧边的密封胶圈采用丁腈橡胶材质，渲染时设置了高粗糙度的深蓝色哑光质感，与金属部件形成明确的材质区分。结构设计上，该转子采用多层交错排布的锤片安装结构，每层安装盘上沿圆周方向均匀分布多个锤片铰接位，工作时锤片可在销轴上随转子高速旋转产生离心力向外甩开，通过高速冲击、剪切作用完成油棕内核的破碎作业；相邻层的锤片安装位呈角度错位排布，可在粉碎腔内形成连续无死角的打击轨迹，有效提升内核破碎的作业效率，同时避免单一位置锤片过度磨损，延长易损件的整体使用寿命。两端的法兰端盖通过周向均匀分布的内六角螺栓与转子主体锁紧，端盖中心设置与主轴配合的定位止口，保证转子整体的同轴度，减少高速运转时的径向跳动；端盖与安装盘组之间设置密封结构，避免粉碎作业中的粉尘进入主轴轴承位，保障设备长期运行的可靠性。建模过程中对所有易损件均做了独立的参数化配置，可根据实际破碎物料的硬度、处理量需求快速调整锤片数量、锤片厚度、安装盘间距等核心参数，适配不同工况下的粉碎作业需求；整体模型未做过度的细节简化，完整保留了螺栓孔、销轴孔、倒角、退刀槽等工艺特征，可直接导入有限元分析软件完成转子的动平衡校核、结构强度仿真，也可用于设备装配培训、作业原理演示等场景。
