开口型大开口可调式线性衬套结构

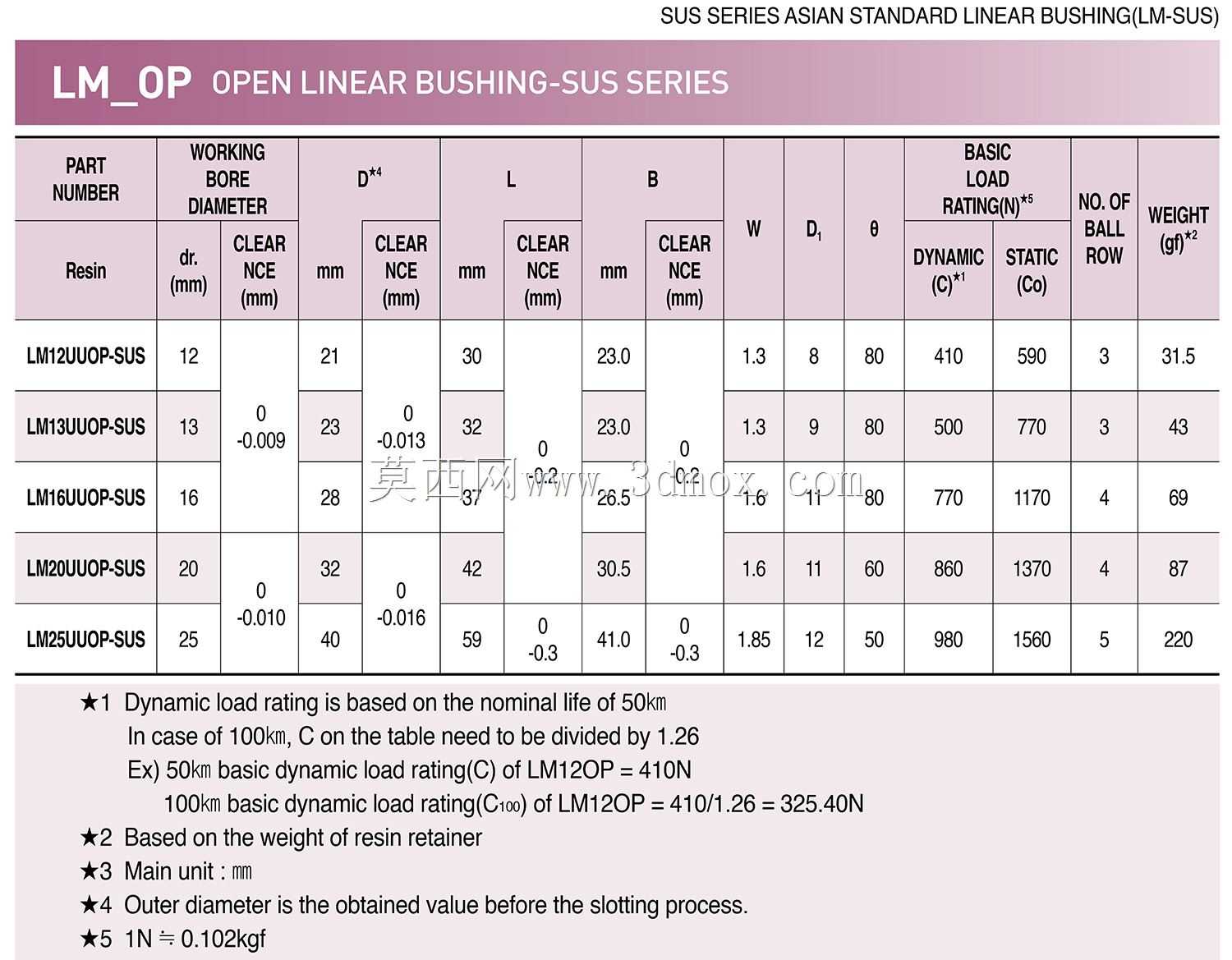

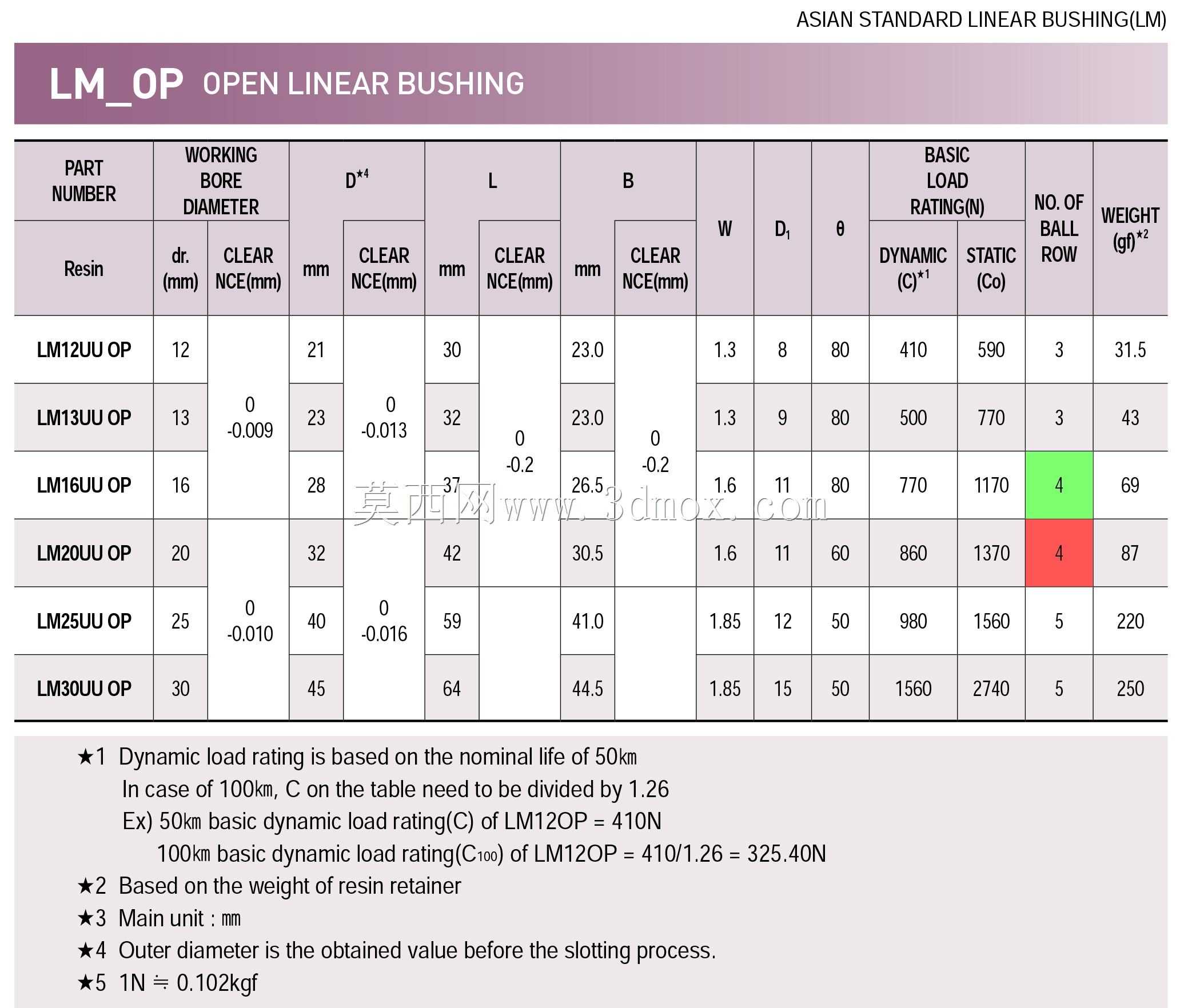

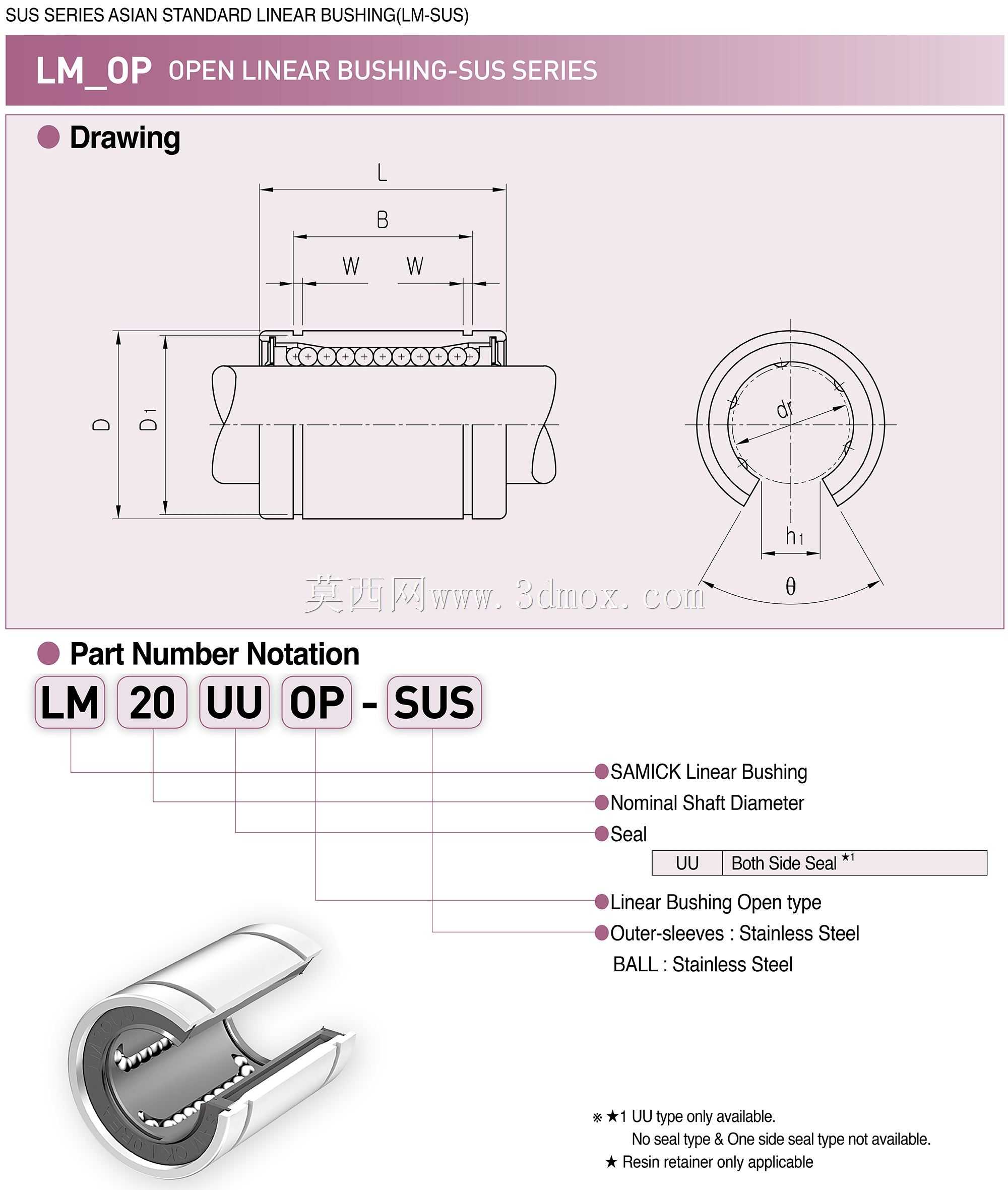

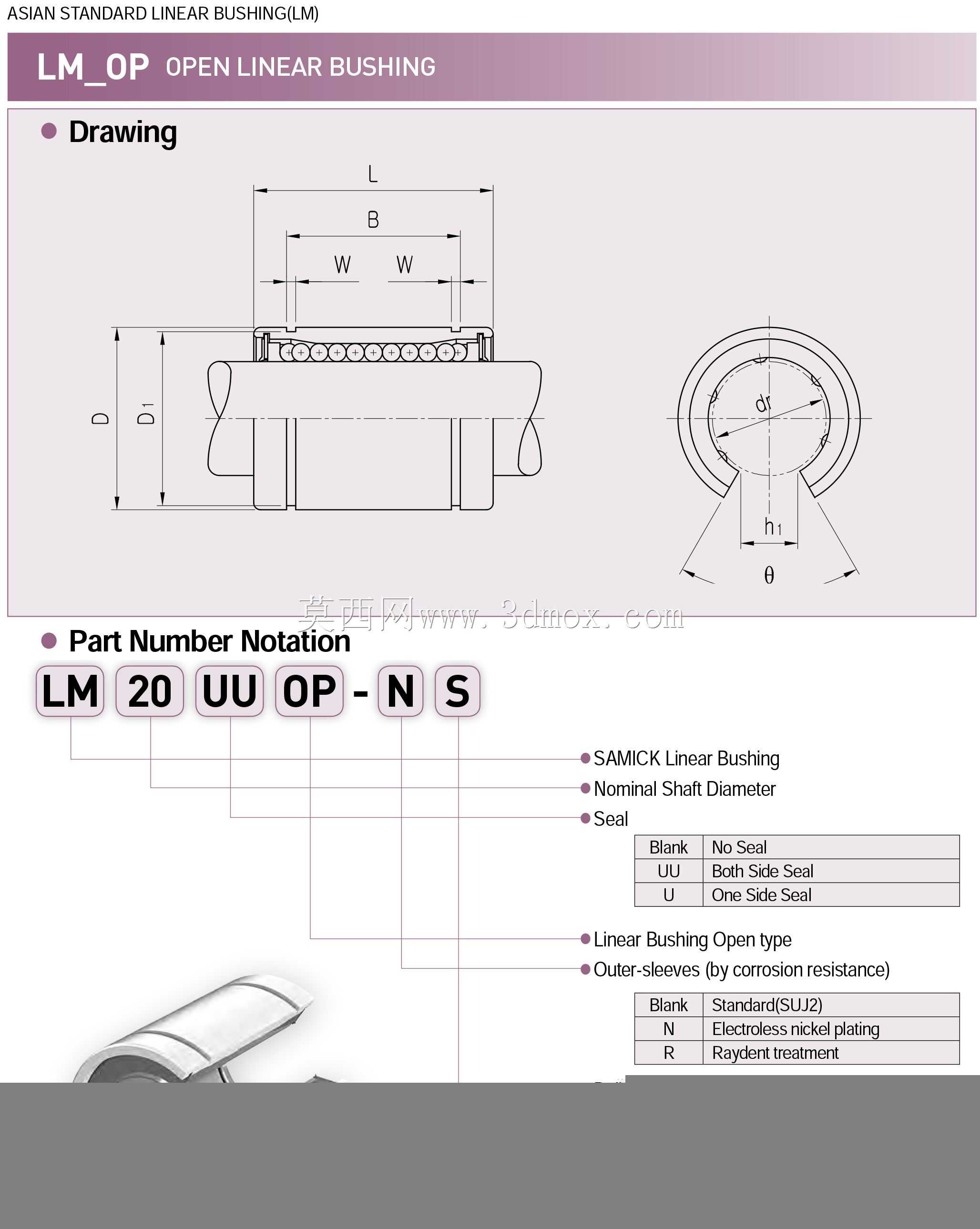

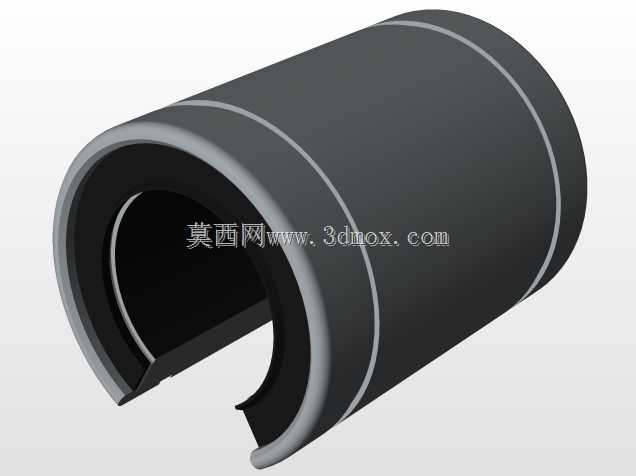

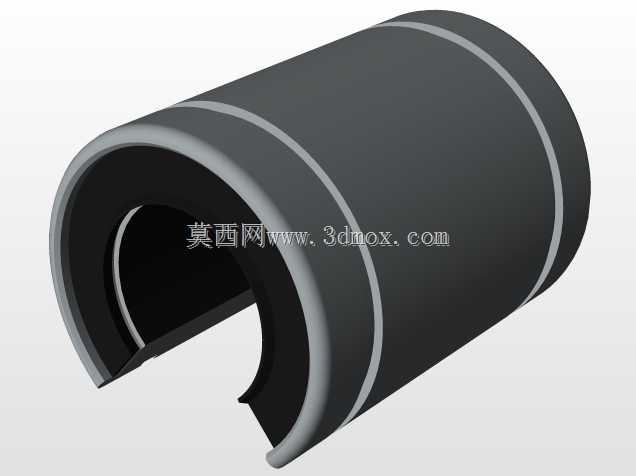

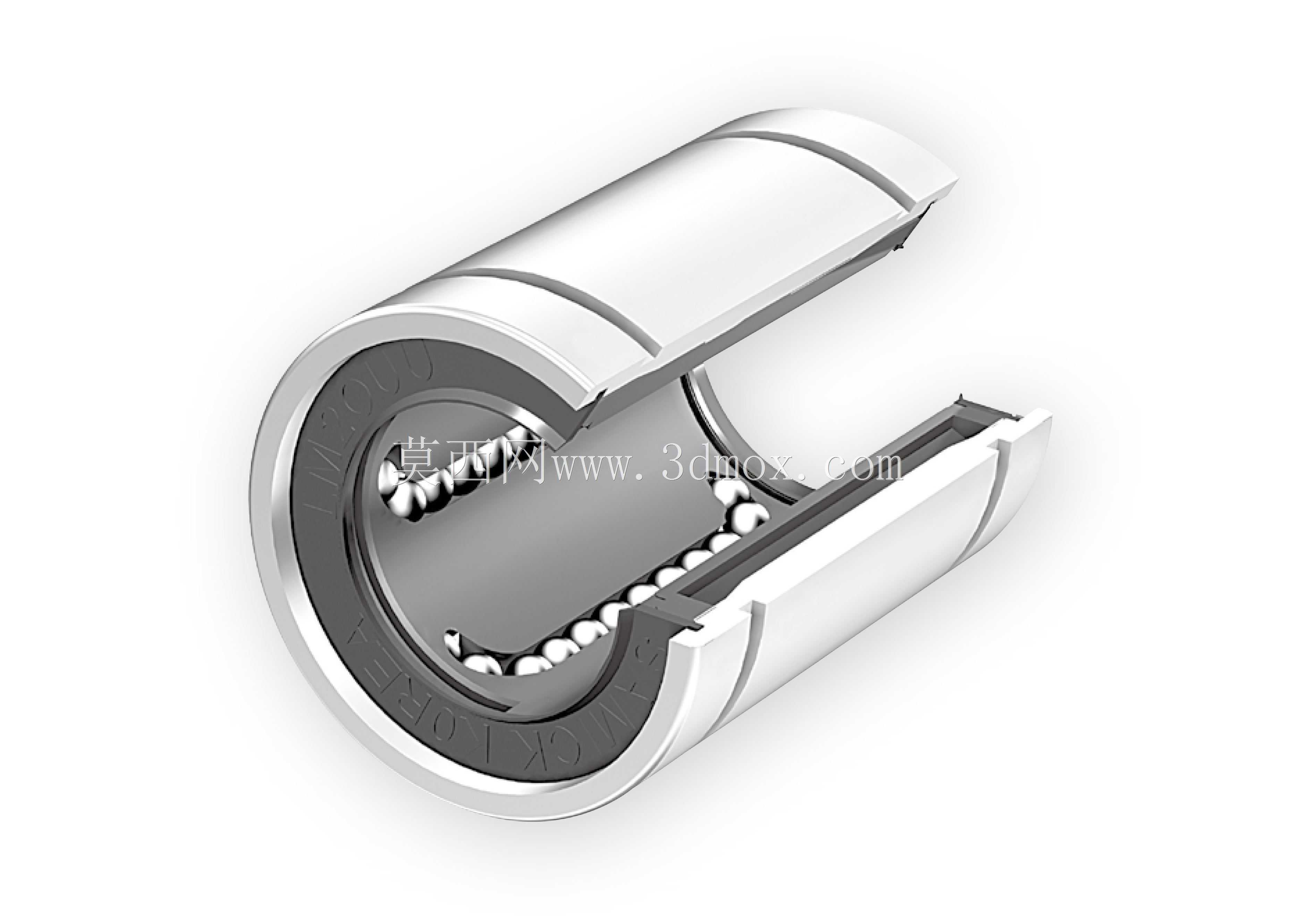

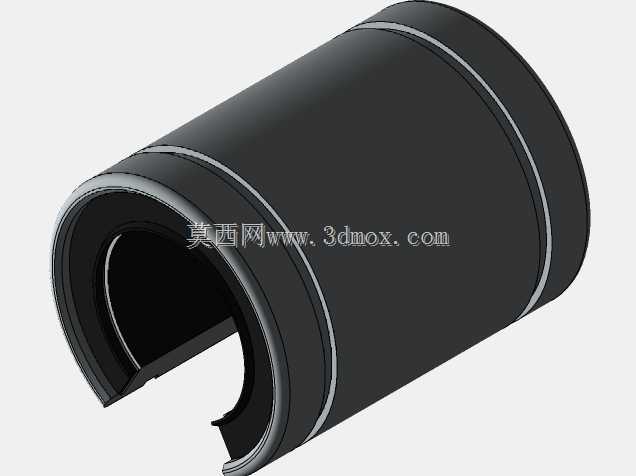

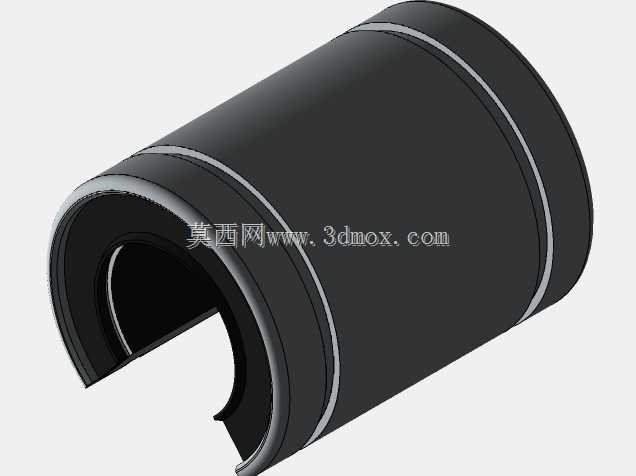

　　在自动化输送线、精密检测平台、小型数控滑台这类需要做直线往复运动的设备里，线性衬套是承担导向与载荷传递的核心基础部件，这类开口型的线性衬套，主要适配轴端无法穿装、需要从径向侧装的安装场景，比如长行程导轨的中间支撑点位、已经完成轴系装配的设备改造工位，能大幅降低装配与后期维护的拆装工作量。从结构功能来看，这款衬套采用开口式的外套设计，外套上的轴向开口可以在一定范围内调整衬套与光轴的配合间隙，当衬套经过长期运行出现轻微磨损后，可通过调整安装座的锁紧力度，补偿磨损带来的间隙增量，延长部件的整体使用寿命，相比闭口式的同规格衬套，间隙调整的灵活性更适配对运动精度有动态调整需求的工位。衬套内部的循环滚珠结构，

　　将传统衬套与光轴之间的滑动摩擦转化为滚动摩擦，大幅降低运动过程中的摩擦阻力，即使是轻载的高速往复运动工况，也能保持稳定的运动平顺性，不会出现滑动衬套常见的低速爬行问题，滚珠的循环回路设计在衬套的本体内部，不需要额外的外置保持架，整体结构更紧凑，径向占用空间更小。从设计思路层面，这类开口衬套的外套采用轴承钢材质经淬火处理，保证足够的刚性与耐磨性能，内部的滚珠保持架采用自润滑特性的工程材质，既能对滚珠进行有序排列引导，避免滚珠之间的相互摩擦卡滞，也能在运行过程中留存少量润滑脂，延长润滑维护的周期。衬套的开口位置做了倒角过渡处理，避免安装过程中开口边缘刮伤光轴的配合表面，两端的密封结构可以阻挡外界的粉尘、

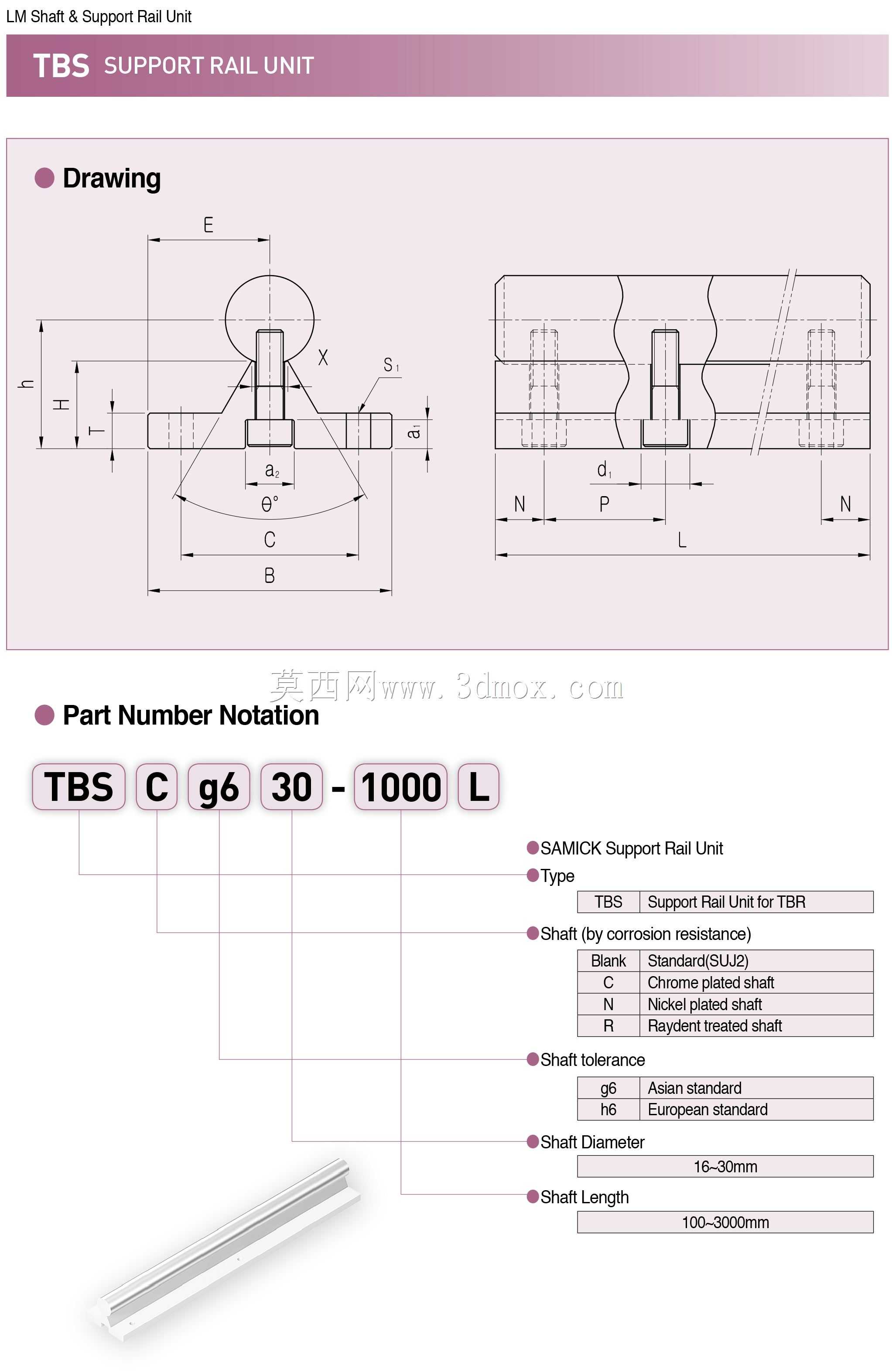

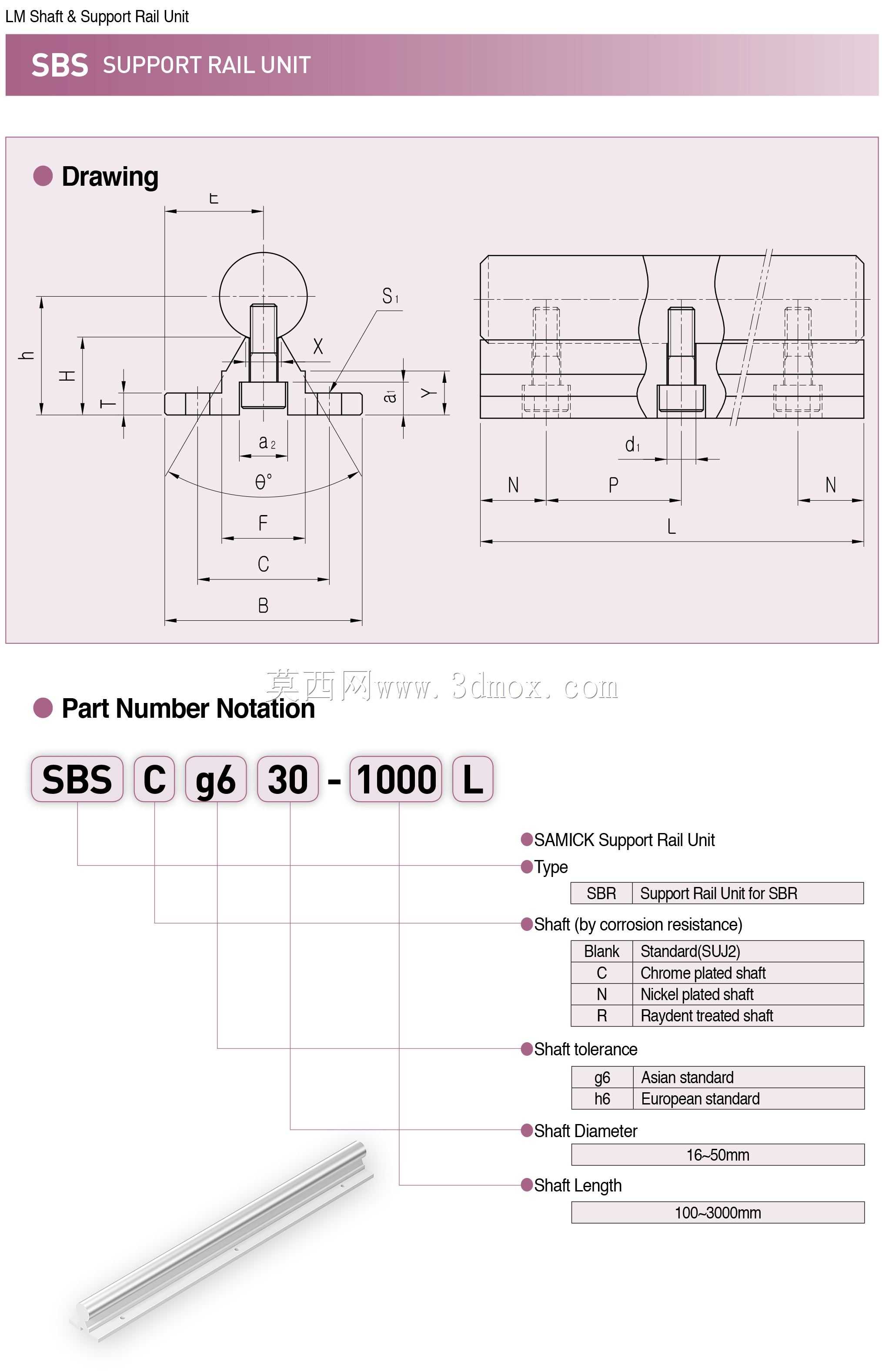

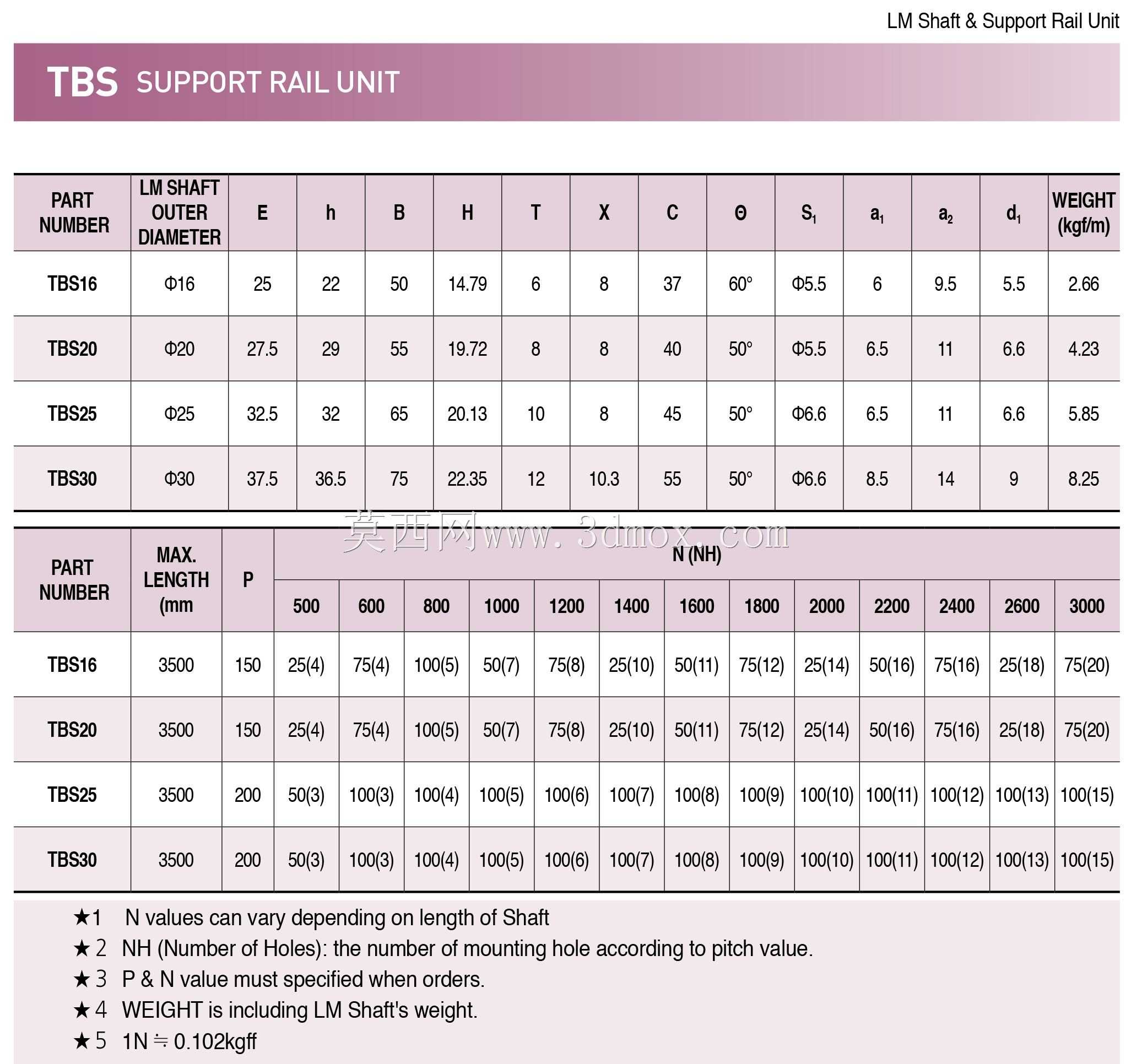

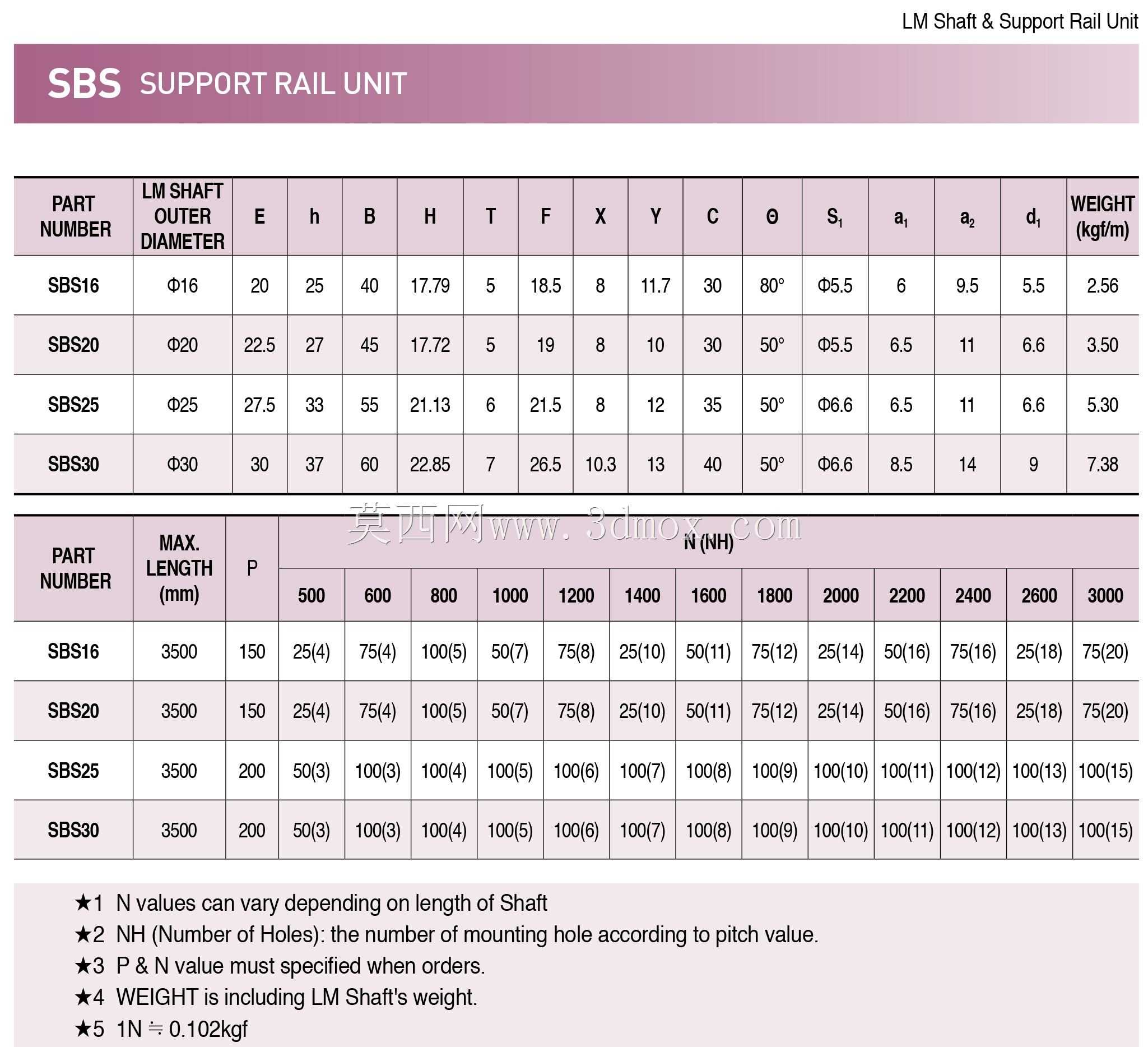

　　切削碎屑进入衬套内部的滚珠循环通道，适配机加工工位、木工加工设备这类存在少量粉尘的应用场景。在安装边界上，这类衬套需要配套对应的开口型安装座使用，安装座的内孔与衬套的外圆采用过渡配合，锁紧时需要对称交替拧紧安装座的锁紧螺钉，避免单侧受力导致衬套出现圆度变形，影响运动精度与运行顺畅度；衬套配合的光轴需要满足对应的硬度与表面粗糙度要求，一般轴表面硬度在HRC60左右，表面粗糙度达到Ra0.8以下，才能保证衬套的额定使用寿命，若轴表面硬度过低，会加速滚珠滚道的磨损，快速出现运动间隙超差的问题。在实际选型应用中，这类衬套可以同时承受径向载荷与一定的扭矩载荷，相比普通的直线轴承，开口调整的特性让它更适合用在长行程光轴的多点支撑场景，

　　长光轴在加工与安装过程中难免存在轻微的直线度误差，可调间隙的开口衬套可以通过间隙补偿，避免过定位导致的运动卡滞问题，在3D打印设备的Z轴导向、包装设备的推料机构导向、纺织机械的排线机构导向这类轻载高速的直线运动工位，这类开口线性衬套的应用十分普遍。设计建模过程中，需要重点保证滚珠滚道的弧度与滚珠直径的匹配度，滚道的曲率半径一般取滚珠直径的52%到54%之间，既保证足够的接触面积降低接触应力，也不会因为滚道包角过大导致滚珠滚动阻力上升；衬套外套的开口宽度需要兼顾调整量与外套的结构刚性，开口过宽会导致外套锁紧时的变形量过大，容易出现衬套失圆，开口过窄则无法提供足够的间隙调整范围，无法满足磨损补偿的需求；内部的滚珠循环槽需要做平滑的过渡引导，避免滚珠在循环换向时出现卡滞点，导致运行过程中出现顿挫感。
