TKD20WUU开口型直线滑动轴承单元

　　在自动化输送线、点胶设备、小型数控滑台、包装机械的往复直线运动机构中，这类开口式直线轴承单元是承担径向载荷、保障轴系直线运动精度的核心导向部件，区别于封闭型直线轴承，开口结构的设计专门适配带支撑导轨的长行程传动场景，可规避长光轴跨距过大产生的绕度变形对运动顺畅度的影响，在安装空间受限、需要从轴段侧面完成装配的设备工位上，这种开口结构的装配优势尤为突出，无需从轴端逐一套入轴承单元，可直接在轴段任意位置完成固定安装，大幅降低设备后期维护的拆装工作量。

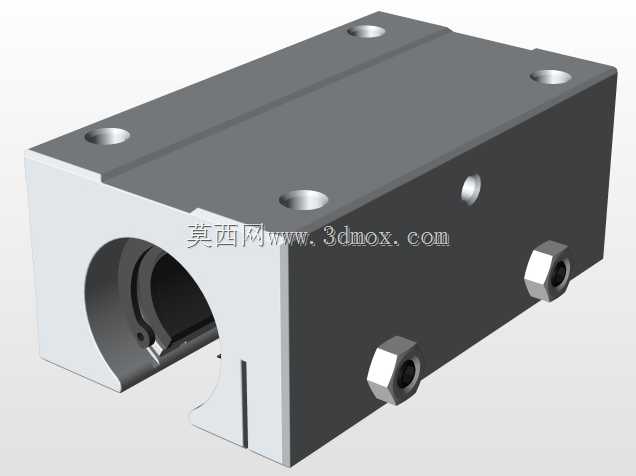

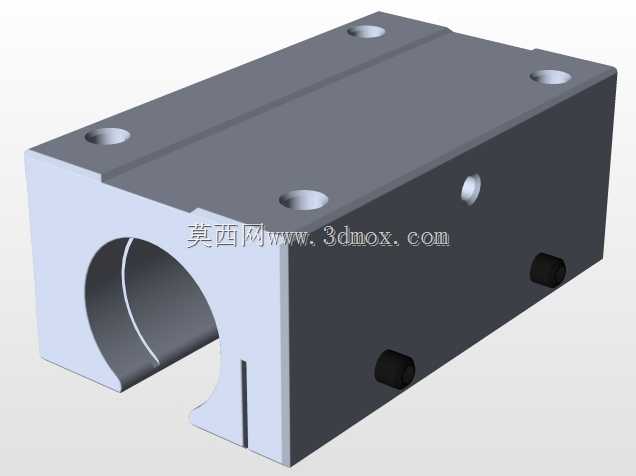

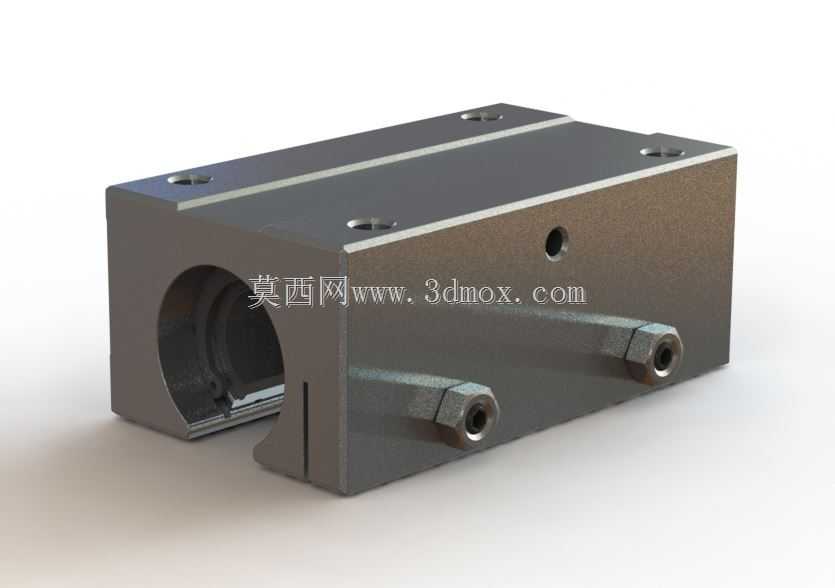

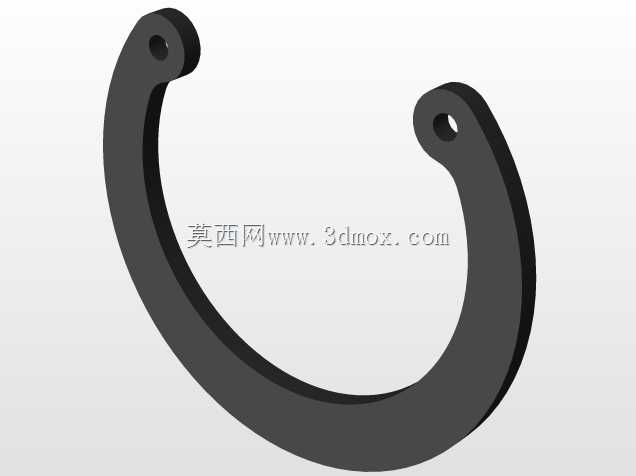

　　从结构设计逻辑来看，该轴承单元采用集成式滑块壳体与内置直线轴承衬套的组合结构，壳体采用硬质铝合金材质加工成型，表面做硬质阳极氧化处理，在保证整体结构刚性的前提下尽可能降低运动部件的自重，减少往复运动过程中的惯性冲击，适配高速往复运动的工况需求。壳体上预留的四个沉头安装孔位呈对称分布，可通过内六角螺栓直接将轴承单元固定在设备的运动载板上，安装孔的位置度公差控制在0.02mm以内，保障装配后轴承内孔与配套光轴的同轴度，避免出现卡滞、偏磨的问题。壳体侧面设置的两个紧定螺钉孔，用于锁紧内置的轴承衬套，防止衬套在往复运动过程中出现轴向窜动，同时也可根据实际工况的预紧需求，微调衬套与光轴的配合间隙，平衡运动阻力与承载能力。壳体侧面的径向注油孔，可在设备日常维护时直接加注润滑脂，无需拆解轴承单元即可完成润滑保养，延长部件的使用寿命。

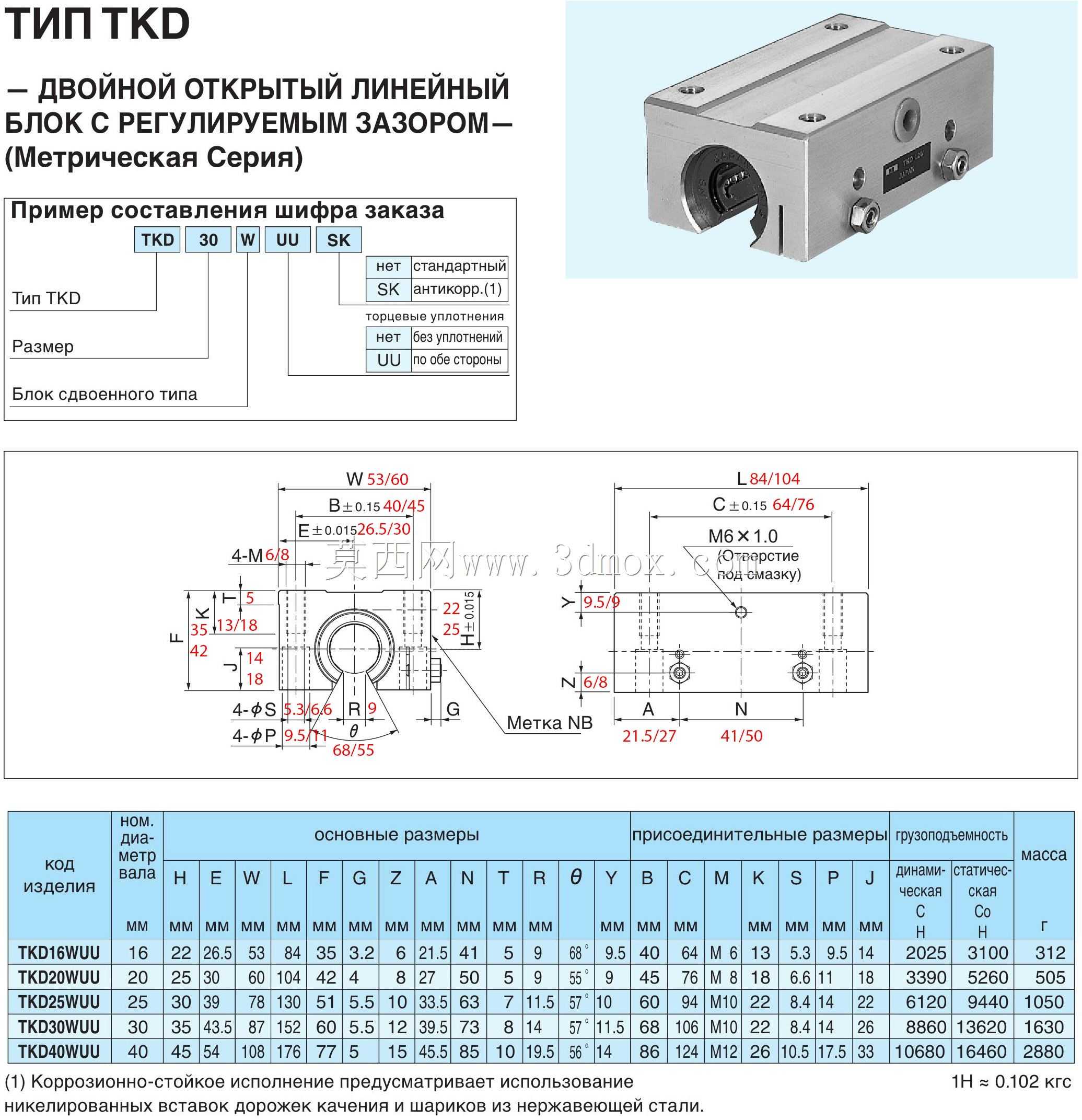

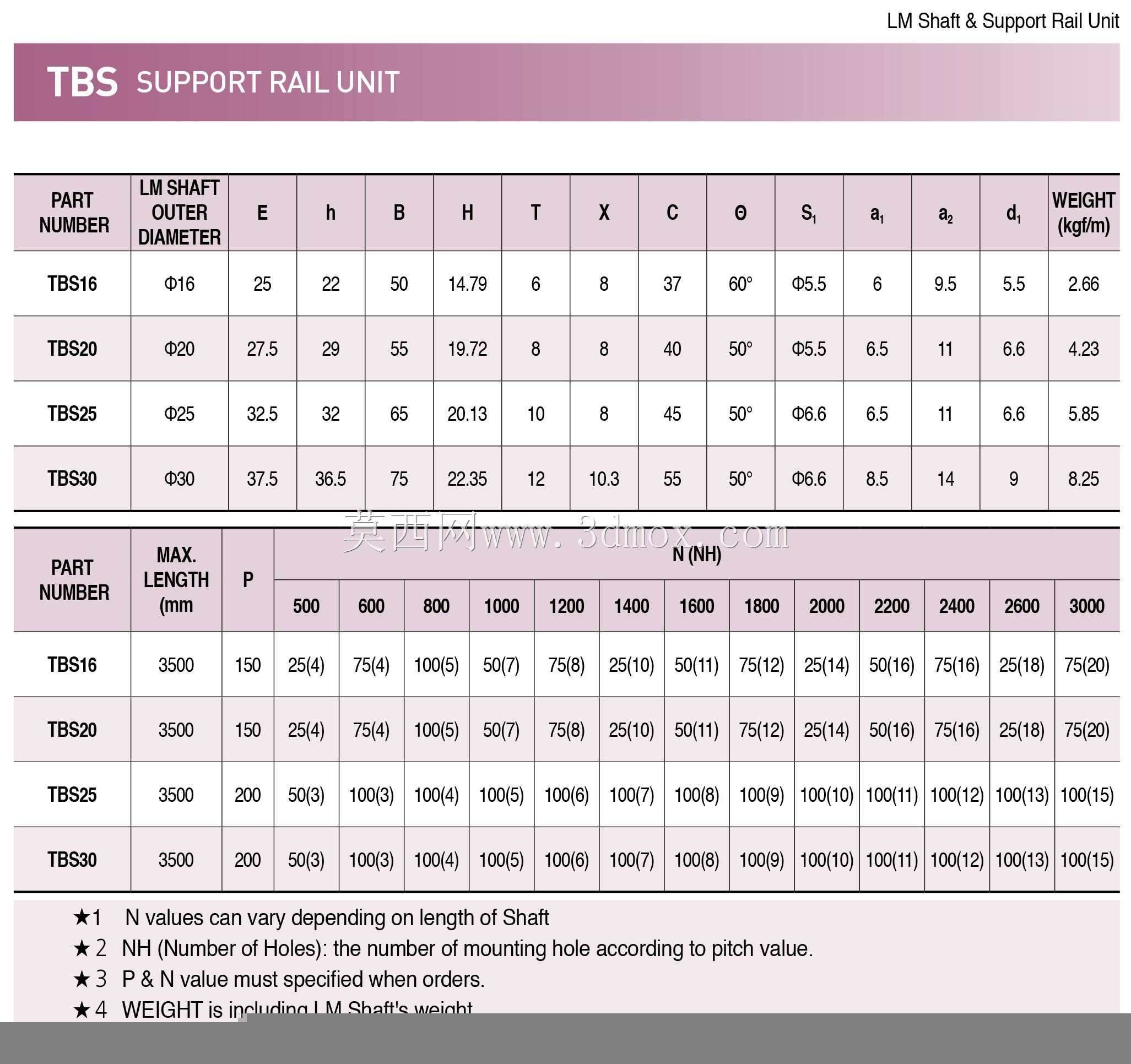

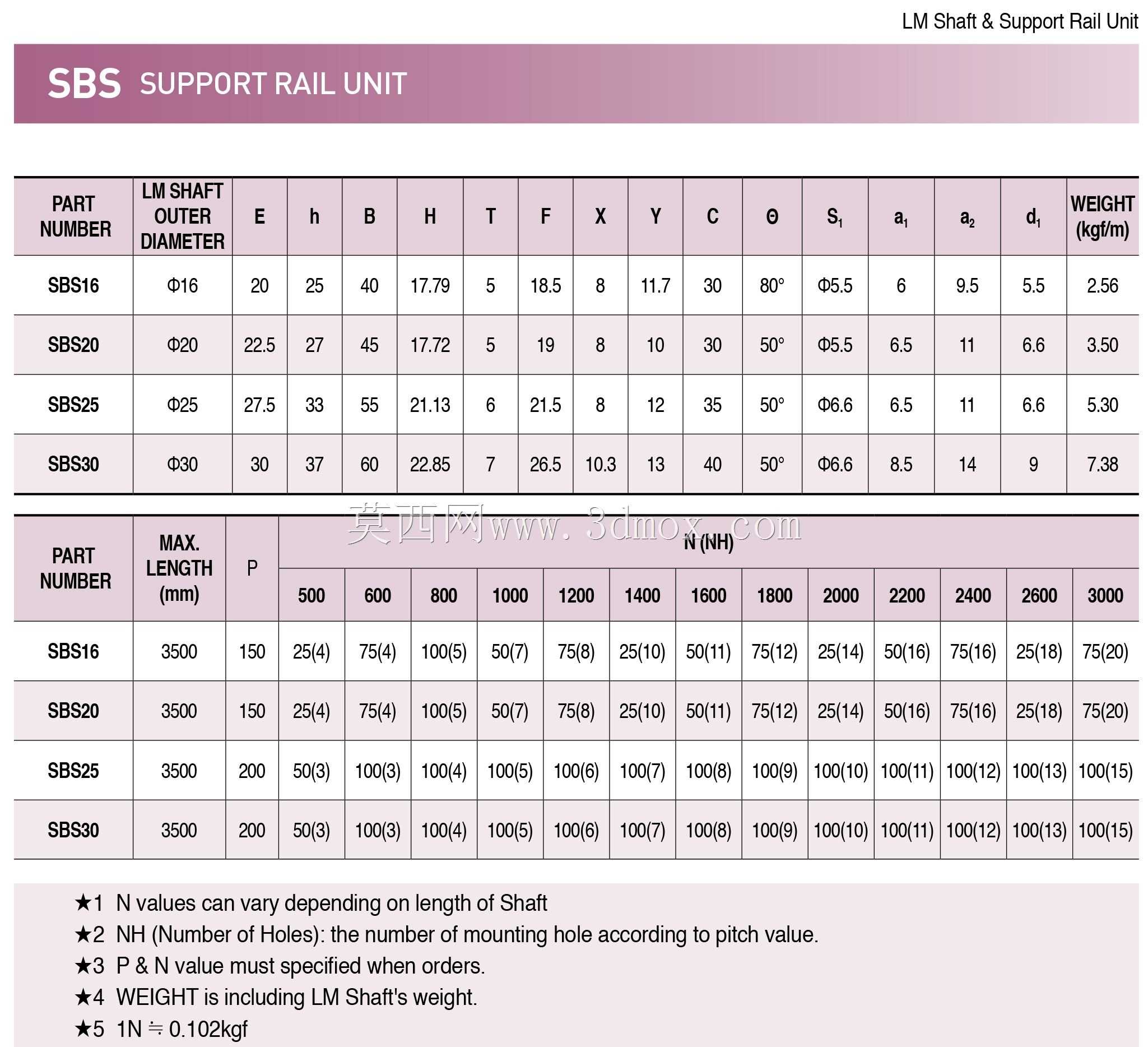

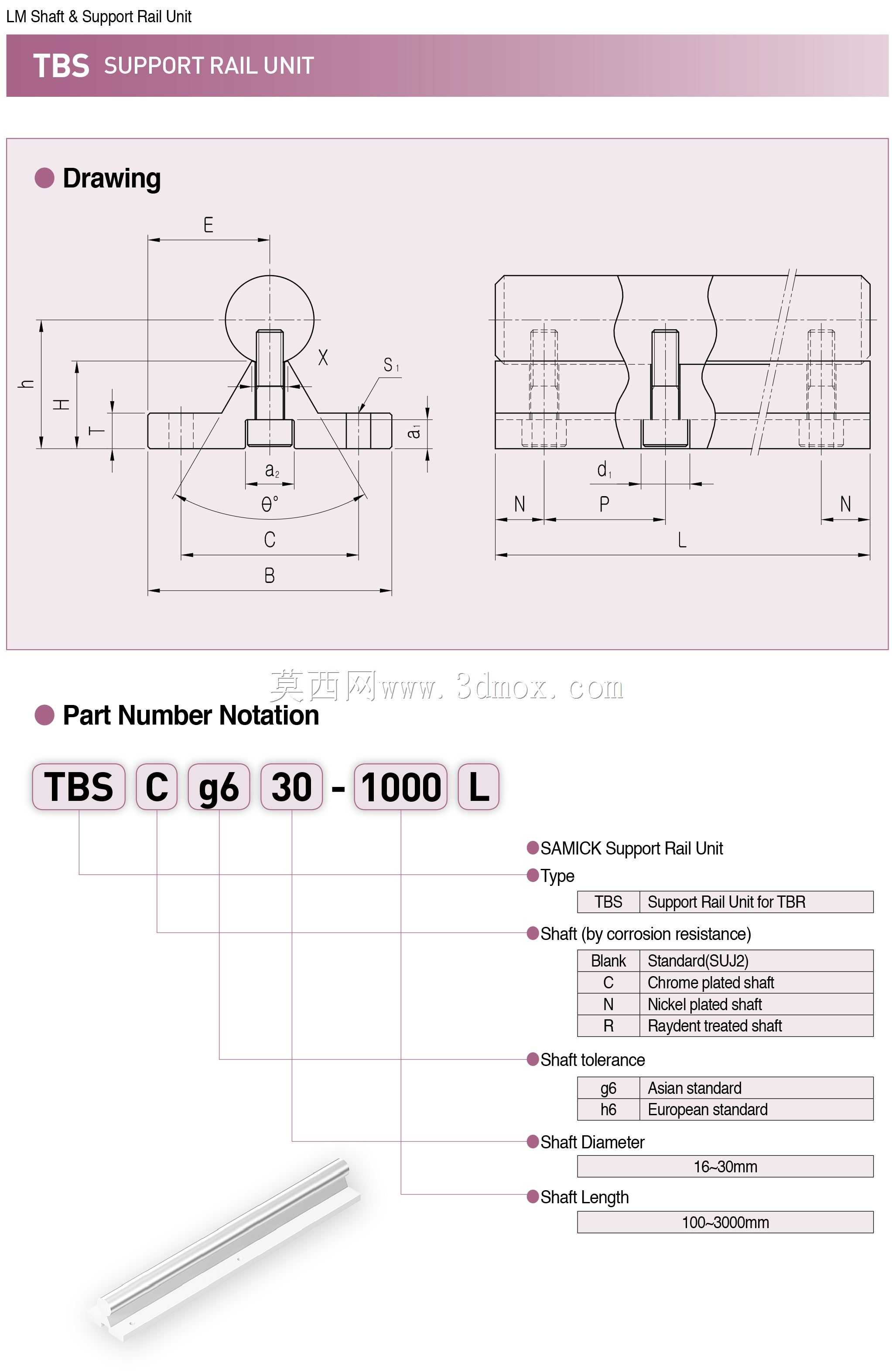

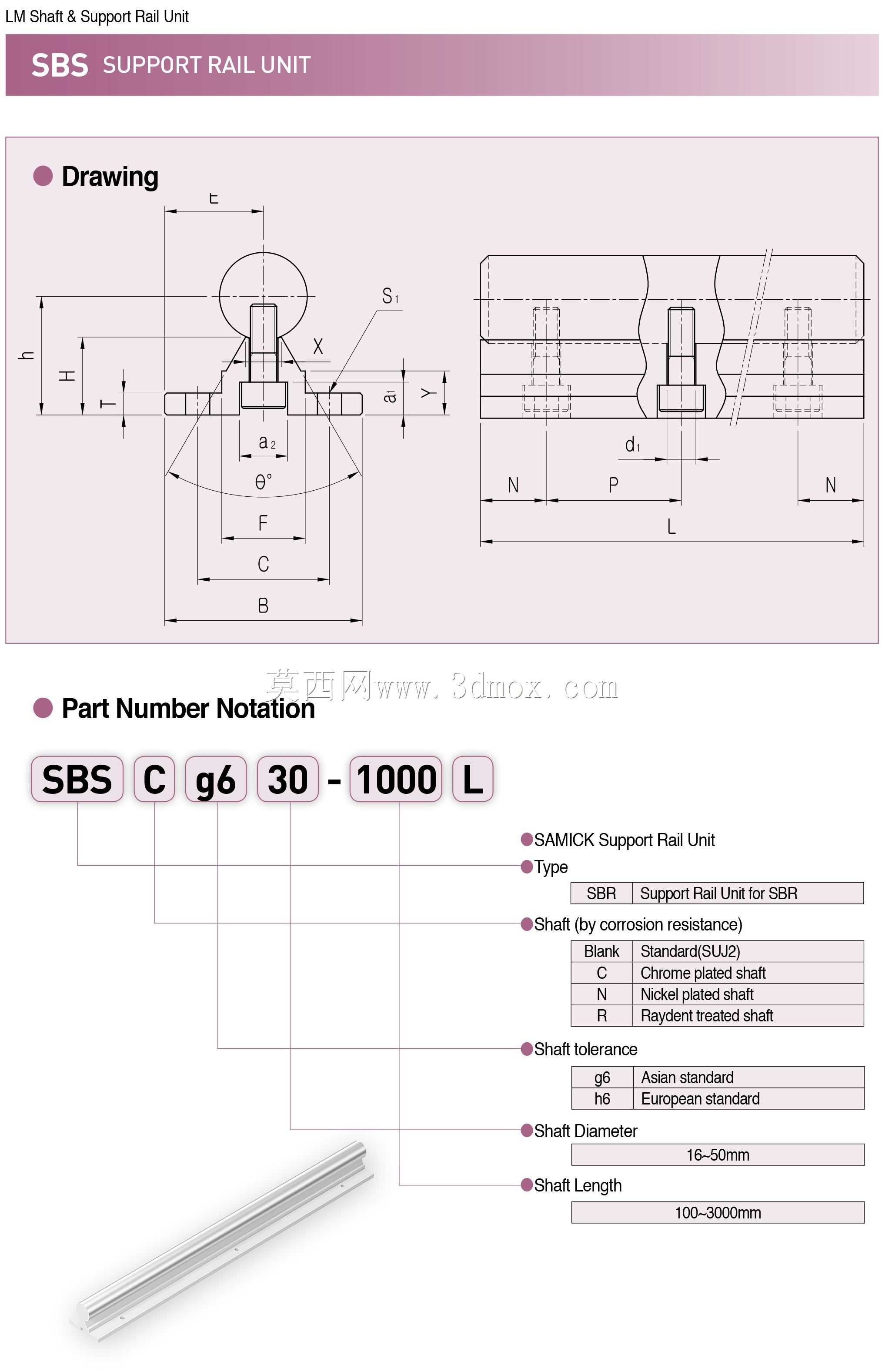

　　从安装边界与尺寸适配角度来说，该轴承单元适配公称直径20mm的直线光轴，壳体的整体长度、宽度与安装孔距均遵循行业通用的安装尺寸标准，可直接替换同规格的标准开口直线轴承滑块，无需对现有设备的安装结构做二次修改。开口侧的缝隙宽度经过精确计算，既保证轴承可以顺利卡入带支撑的导轨轴上，又不会过度降低轴承的径向承载能力，在承受垂直于安装面的径向载荷时，载荷可通过壳体均匀传递到内置的滚珠保持架与滚道上，额定动载荷与静载荷参数可满足大部分中轻型自动化设备的负载需求。在实际选型应用中，这类开口轴承单元通常成对使用，分别固定在运动载板的两端，与两根平行布置的支撑光轴配合，组成双轴导向的直线运动机构，可有效抵消单轴导向产生的扭转力矩，保障运动载板的运行平稳性，在3D打印机的Z轴升降机构、小型雕刻机的XY轴运动平台、自动锁螺丝机的进给滑台上都能看到这类结构的应用。

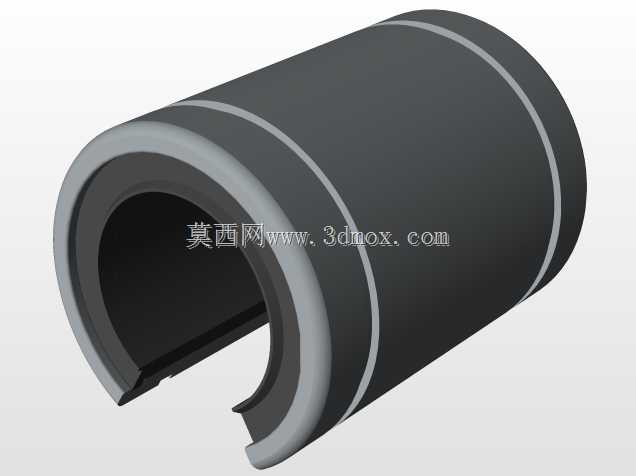

　　在细节设计上，轴承内置的滚珠保持架采用工程塑料材质，自带储油槽结构，可在长时间运行过程中持续为滚珠提供润滑，减少运行噪音，同时避免金属保持架与滚珠、滚道之间的硬摩擦，降低运行过程中的磨损量。轴承两端内置的防尘密封圈，可阻挡设备运行环境中的粉尘、切屑、杂物进入轴承内部滚道，避免滚道出现划伤、卡滞的问题，适配多粉尘的工业生产场景。壳体的边角位置均做了倒角处理，既避免装配过程中锐边划伤操作人员，也可减少安装时与周边部件的干涉风险。在实际装配调试过程中，需要注意保障两根配套光轴的平行度公差，控制在0.05mm/1000mm以内，否则会大幅增加轴承的运行阻力，加剧衬套与滚道的磨损，缩短部件的使用寿命；同时安装时需均匀拧紧四个固定螺栓，按照对角顺序逐步锁紧，避免壳体受力不均产生变形，导致轴承内孔圆度超差，影响运动顺畅度。
