开口型大间隙可调线性衬套结构设计

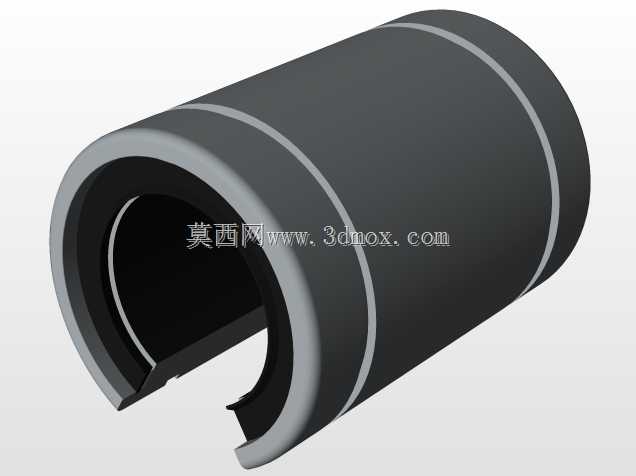

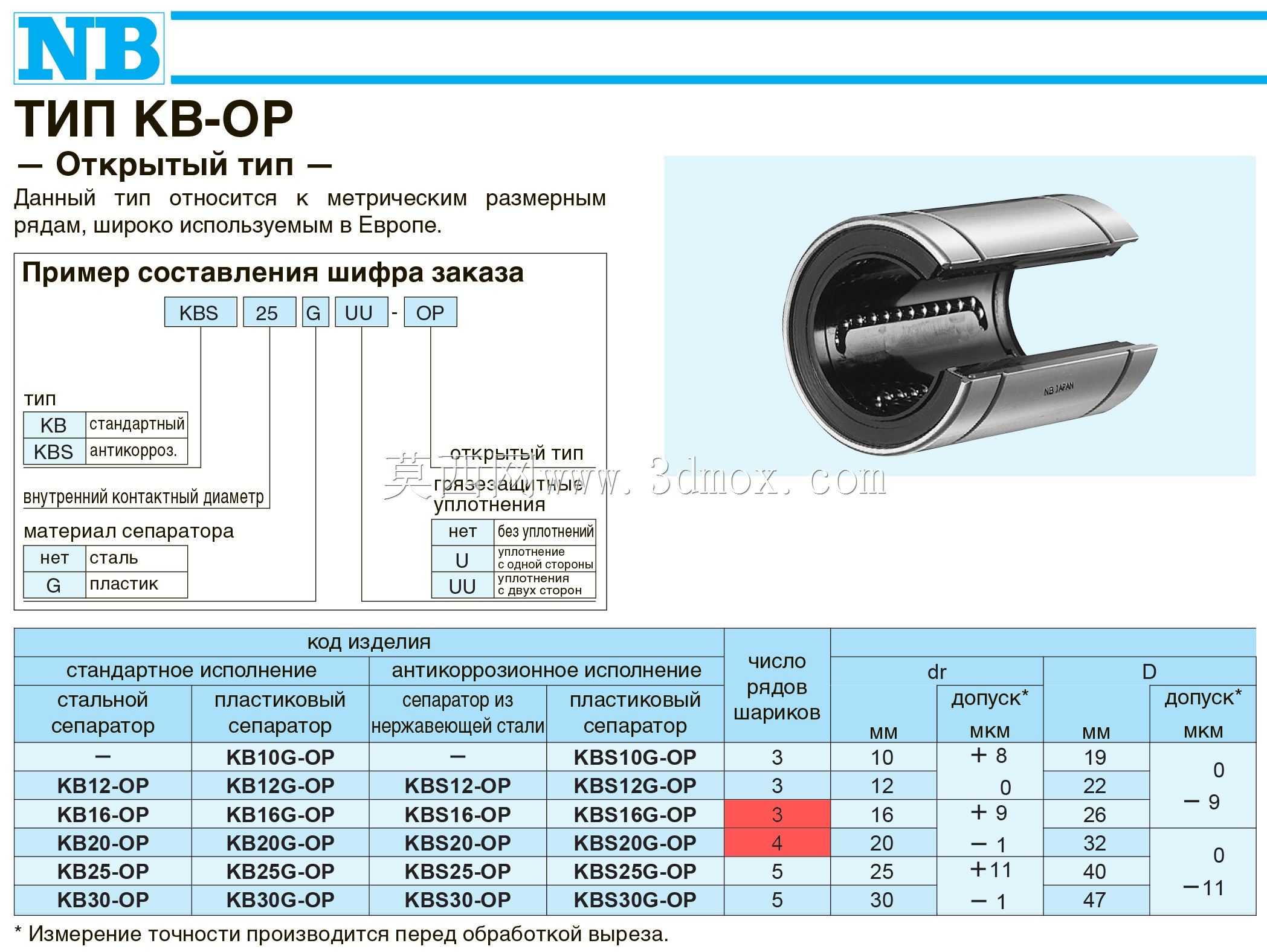

　　在自动化输送线、精密检测工装、小型模组滑台这类需要长行程直线往复运动的场景里，常规封闭式直线轴承往往面临安装调整不便、轴系同轴度误差补偿能力不足的问题，这款开口型线性衬套正是针对这类工况开发的导向支撑部件。从结构上看，衬套采用轴向开口的分体式外壳设计，开口沿轴向贯穿整个衬套筒体，配合外壳上的环形定位槽，安装时可以通过调整座孔的锁紧间隙，微量改变衬套的内孔直径，补偿加工过程中导向轴的尺寸公差、安装座的形位误差，避免出现卡滞、预紧力不均的问题，这一点在多支撑点的长行程导向结构中优势尤为明显——长轴加工难免出现轻微的挠度变形，封闭式轴承无法适配这类变形，很容易出现局部磨损加剧、运行阻力陡增的情况，

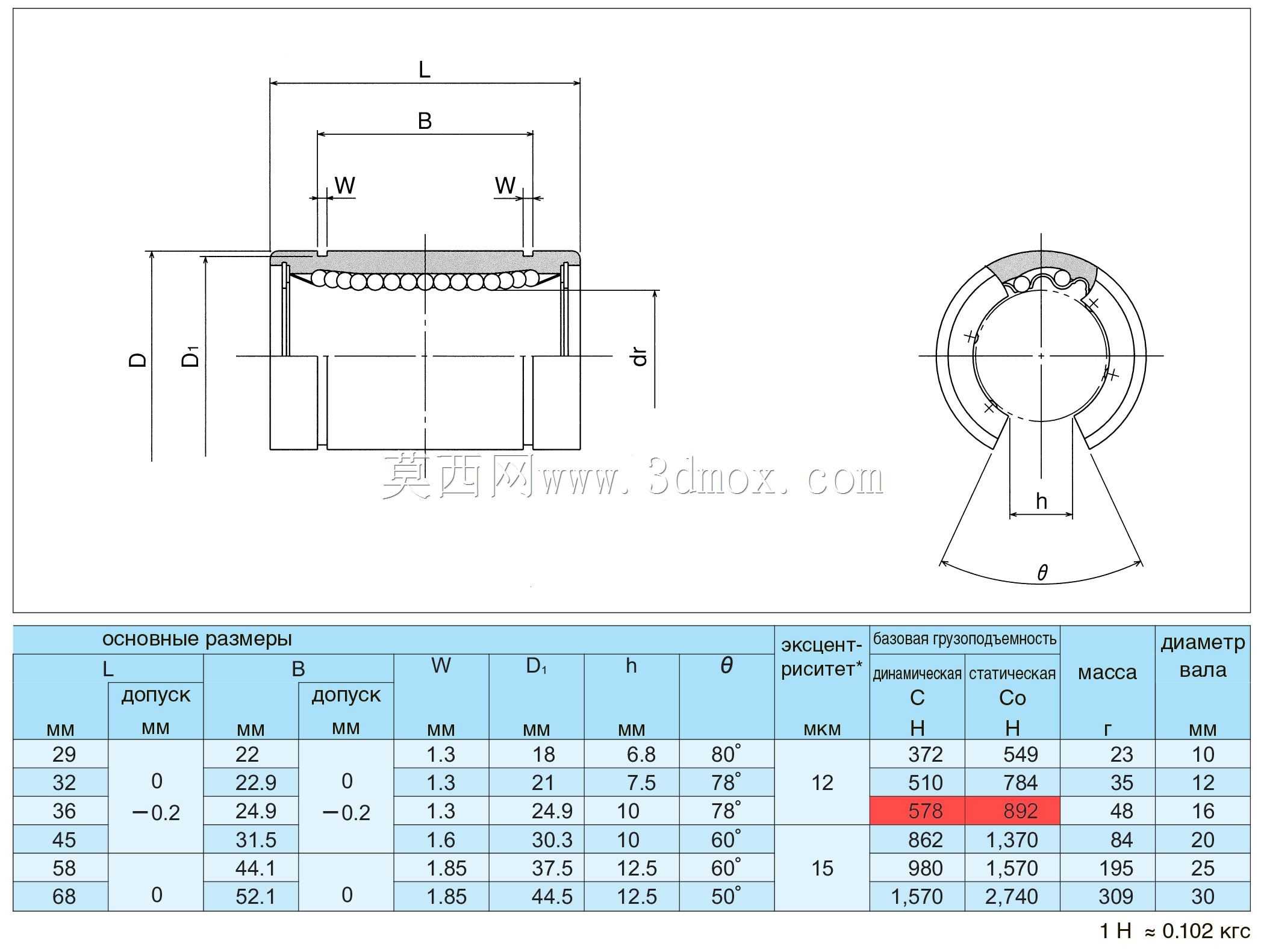

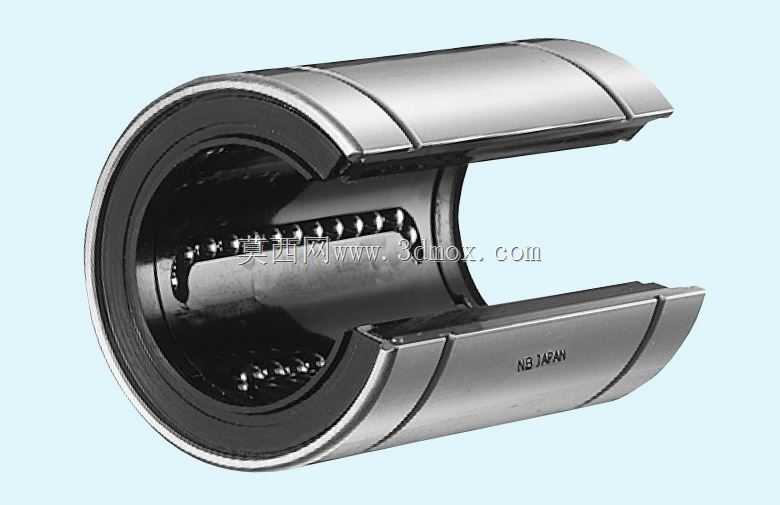

　　而开口衬套的可调特性可以让整个行程的预紧力保持均匀，大幅降低长轴系的装配调试难度。衬套内部的滚动体采用满装钢球排列设计，钢球沿轴向的滚道循环排布，区别于部分小负载衬套的保持架分隔结构，满装设计可以在相同外径尺寸下承载更大的径向载荷，同时滚动接触的摩擦系数远低于铜套、石墨衬套这类滑动导向部件，运行阻力更小，低速往复运动时不会出现爬行现象，能满足精密位移场景下的运动平稳性要求。从安装边界来看，这类衬套的外径采用标准的公差配合设计，可以直接适配市面上通用的直线轴承安装座，不需要额外定制安装结构，替换原有封闭式轴承时不需要改动周边的安装尺寸，设备改型的适配成本很低；衬套两端的挡边结构可以对内部的钢球滚道形成轴向限位，承受一定的轴向窜动力，

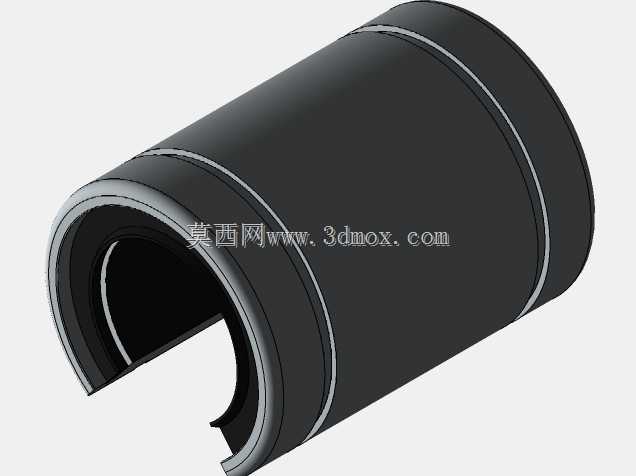

　　避免往复运动过程中滚动体脱出。在实际选型应用中，这类开口衬套常被用在印刷设备的走纸辊导向、包装机械的推料机构导向、木工机械的滑座移动导向这类工况中，这些场景的共同特点是导向轴跨度大、安装座的加工精度很难做到极高，同时需要兼顾运动的顺畅性和承载能力，开口可调的结构可以抵消大部分安装和加工带来的误差，不需要对安装基面做超精密的研磨加工，就能获得稳定的直线运动精度。设计这类衬套的三维模型时，需要重点关注开口处的应力集中问题，外壳的开口边缘做了微小的倒角过渡，避免锁紧调整时边缘出现应力开裂；内部滚道的曲率半径和钢球直径的匹配值经过反复校核，保证钢球滚动时的接触应力处于材料许用范围内，同时预留合适的间隙，避免温度变化时出现热胀卡滞；

　　衬套表面的防锈处理层厚度也在模型中做了预留，避免实际加工后出现装配尺寸超差的问题。另外，衬套上的标识刻印位置做了下沉设计，安装时可以通过标识位置确认开口方向，保证开口方向与受力方向的夹角处于合理区间，最大化发挥衬套的承载和调整性能，避免开口正对主载荷方向导致衬套变形过大、精度丧失。
