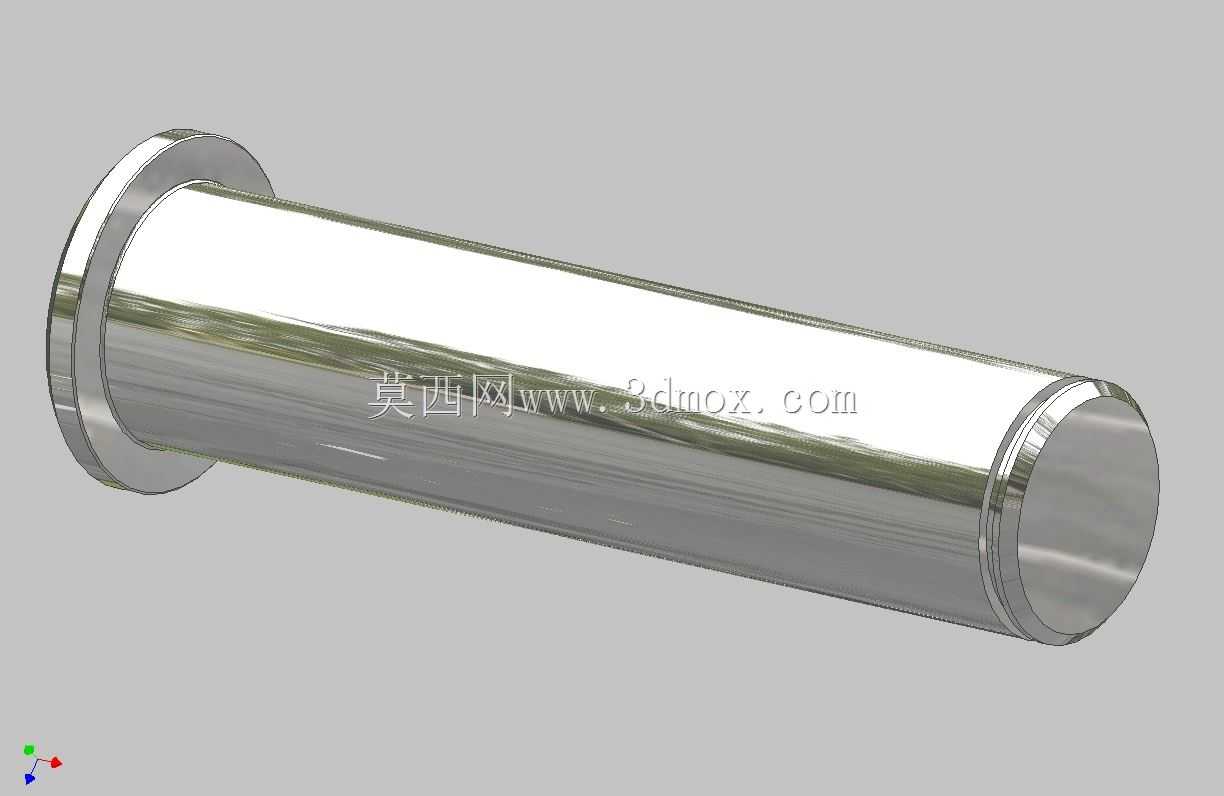

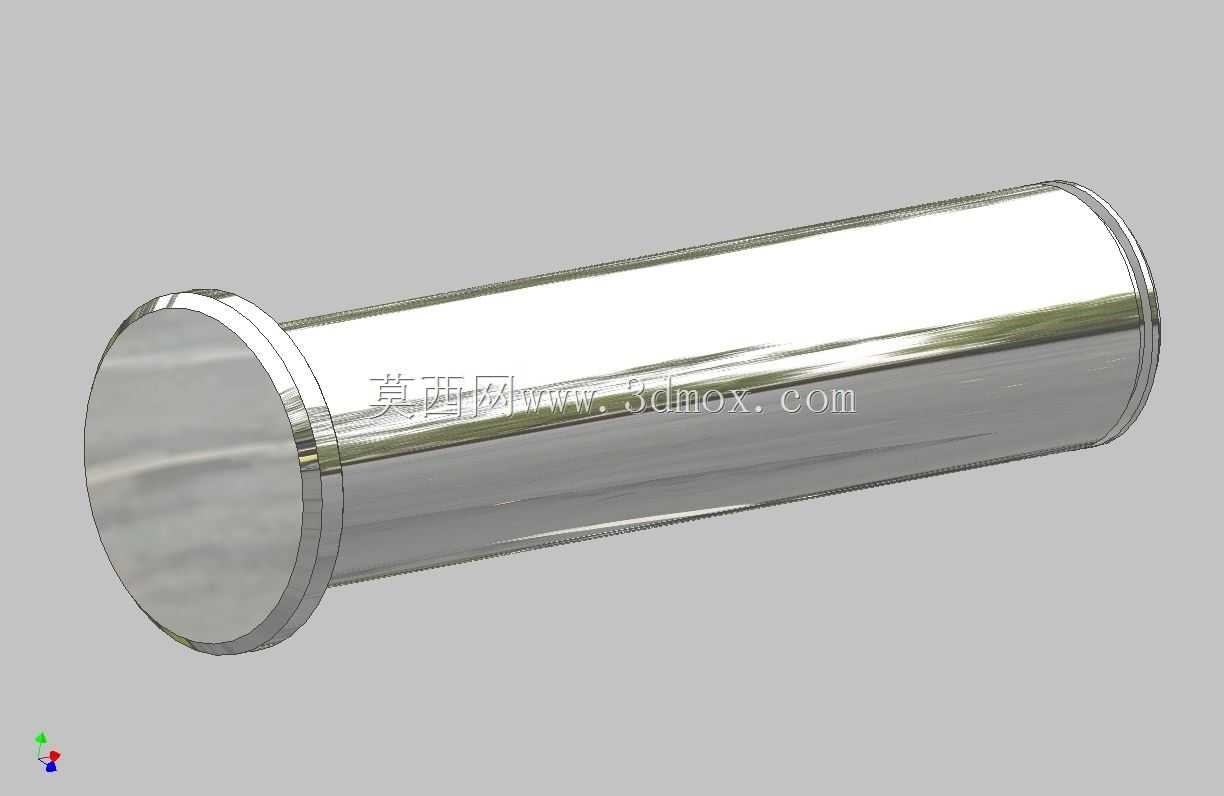

带法兰挡边圆柱型轴承轴结构设计

　　这款带法兰挡边的圆柱型轴承轴，是旋转传动机构里承担径向载荷定位的核心支撑零件，在各类需要轴承内圈轴向限位的传动场景中应用广泛，常见于小型输送线辊筒支撑、精密仪器转轴组件、小型电机输出端定位、轻工机械的旋转工位支撑等场景，区别于无挡边的光轴类零件，其端部一体成型的法兰结构直接替代了额外加装的轴用挡圈、锁紧螺母等定位零件，能在紧凑安装空间内完成轴承内圈的轴向位置限定，减少装配时的零件数量与累计公差。从实际使用的功能特性来看，该轴的主体工作段为高精度圆柱面，表面粗糙度控制在适配轴承内圈过盈配合的区间，装配后可保证轴承内圈与轴同步旋转，不会出现相对打滑磨损的问题；端部法兰的端面与轴主体轴线保持严格的垂直度要求，

　　装配时法兰端面直接贴合轴承内圈的侧端面，可承受传动过程中产生的单向轴向窜动力，避免轴承在运转过程中出现轴向移位，尤其适用于存在小幅轴向载荷、安装空间受限无法布置双锁紧结构的传动部位。在设计思路上，这款轴采用一体成型结构而非法兰与光轴过盈拼接的形式，主要是考虑到拼接结构在长期交变载荷下容易出现配合面松动、同轴度偏移的问题，一体加工的结构能保证法兰端面与轴身的形位公差一致性，减少装配后的调校工作量；轴身的直径公差按照基孔制轴承配合要求选取，过渡配合的公差带既可以保证装配时的压装可行性，又能避免运行过程中轴与轴承内圈出现相对转动；法兰的外径尺寸略大于配套轴承的内圈外径，小于轴承外圈的内径，保证限位作用仅作用于内圈，

　　不会干涉轴承外圈的固定与滚动体的正常运转，法兰的厚度根据常规轻载传动场景的轴向载荷计算取值，既不会因为过薄导致受力变形，也不会因为过厚占用多余的安装空间。从安装边界来看，这款轴的有效工作段长度与配套轴承的宽度、安装位的轴向空间完全匹配，装配时从法兰端的对侧将轴压入轴承内圈，直到法兰端面与轴承内圈完全贴合即可完成轴向定位，不需要额外加工卡簧槽、螺纹等定位结构，轴的非法兰端可根据实际传动需求加工键槽、平面等扭矩传递结构，适配带轮、齿轮、联轴器等不同传动件的连接需求；轴身的圆柱度误差控制在微米级，保证轴承压装后不会出现偏心，降低运转过程中的径向跳动量，减少轴承的额外磨损，延长整套支撑组件的使用寿命。在实际选型适配时，

　　需要注意该轴的法兰端轴向定位仅能承受单向轴向力，如果传动场景存在双向轴向窜动的可能，需要在轴的另一端补充设置轴向限位结构，同时轴的工作段表面硬度需要根据载荷工况做相应的热处理调整，重载场景下可做表面淬火处理提升耐磨性，轻载高速场景下可做表面抛光处理降低与轴承内圈的配合摩擦系数；该结构的轴相比传统带挡圈的光轴，减少了卡簧槽带来的轴身应力集中问题，在频繁正反转的传动场景下，能有效降低轴身在槽位处出现疲劳断裂的风险，整体结构的可靠性更高，装配工序更简单，适合批量装配的标准化设备使用。
