数控机床线性移动滑台模组结构

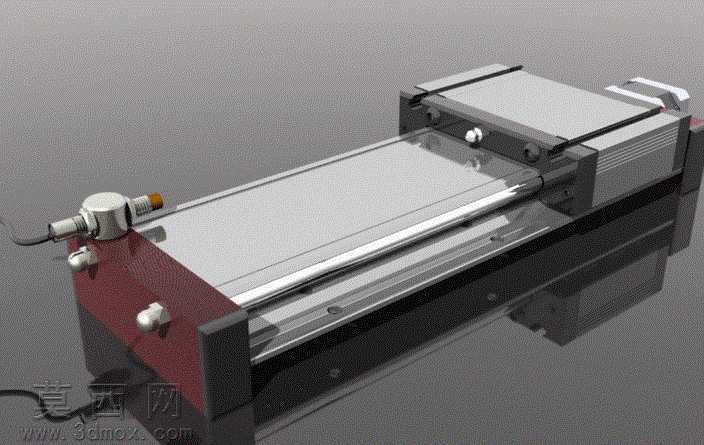

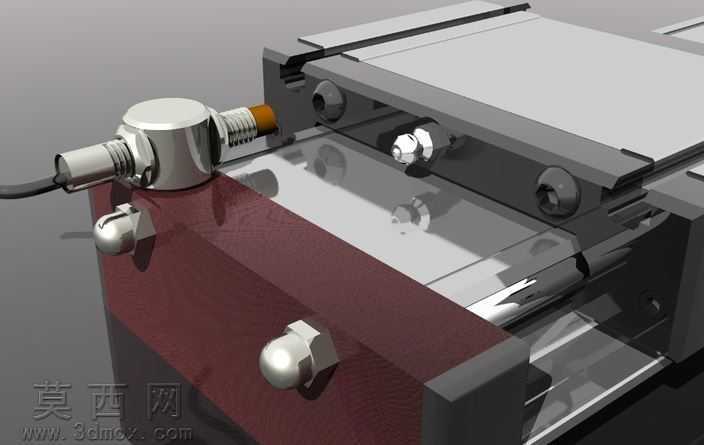

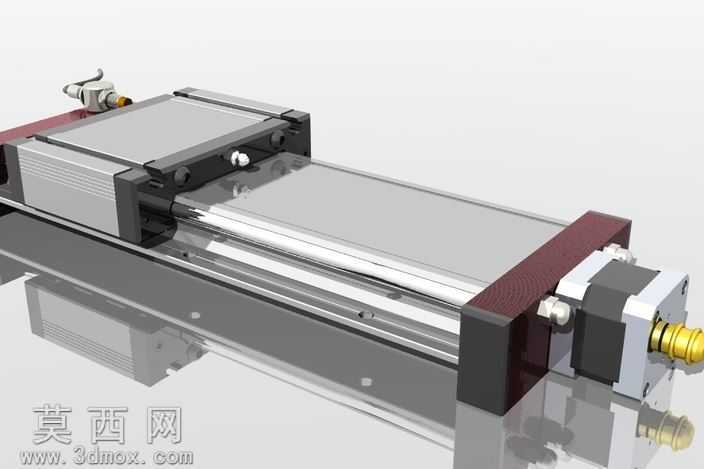

该作品为数控机床配套的线性移动滑台模组三维模型，建模过程严格遵循机械设计规范，先以基准坐标系定位核心传动轴线，依次搭建导轨副、驱动端、滑台载板、限位组件等核心结构，各零件间的装配约束完全匹配实际机械装配逻辑，可清晰呈现部件间的配合关系。建模阶段对线性导轨的滚道槽、丝杠的螺纹牙型、端盖的安装孔位、限位传感器的安装座等细节均做了精细化还原，未做过度简化处理，能够直观展现滑台的内部构造与装配逻辑。渲染阶段采用工业产品写实渲染方案，金属导轨部分赋予高抛光合金钢材质，还原金属表面的冷冽反光与细微加工纹理；滑台载板采用阳极氧化铝合金材质，呈现细腻的哑光金属质感；驱动端的电机外壳做了磨砂金属处理，接线接头部分赋予工程塑料与金属接头的组合材质，基座部分采用铸铁材质，还原机床部件厚重的哑光质感；场景搭配柔和的影棚环境光，辅以局部补光突出部件的轮廓层次，底部添加真实反射效果增强模型的立体感与真实感，整体视觉效果贴近工业产品实物展示效果。结构设计上，该滑台采用线性导轨作为导向承载部件，配合丝杠传动实现高精度直线移动，驱动端集成伺服电机安装位，侧边设置限位传感器安装位与行程挡块，滑台载板预留标准化的工件安装螺孔阵列，两端设置防尘密封结构，可有效阻挡加工碎屑进入导轨传动区域，整体结构紧凑，传动精度高，负载能力强，可适配数控铣床、数控车床、自动化上下料设备等多种工业场景的直线进给需求，设计过程中充分考虑了部件的加工工艺性与装配便利性，各安装孔位、配合公差均符合通用机械设计标准，可直接作为设计参考用于相关设备的进给机构开发。
