可编程数控铣床刀库自动换刀装置

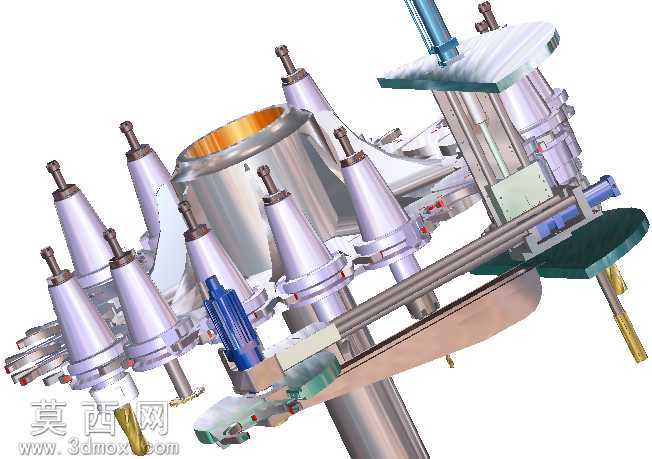

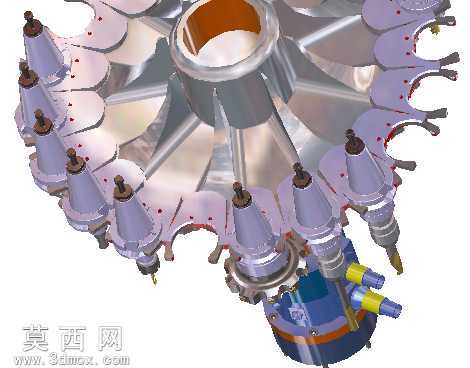

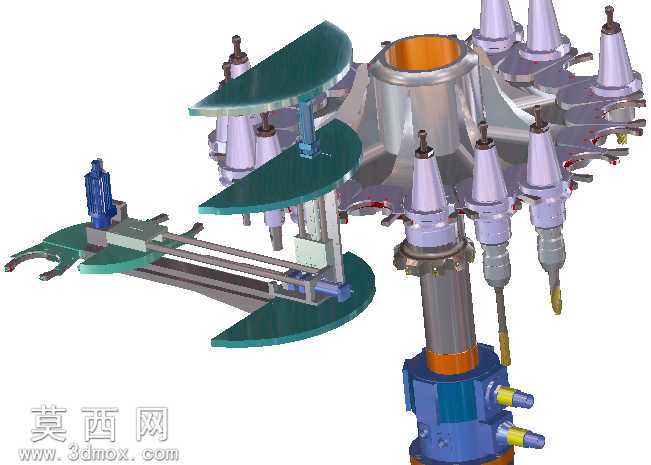

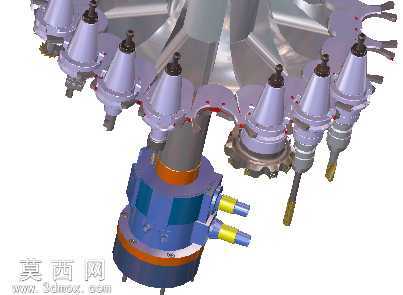

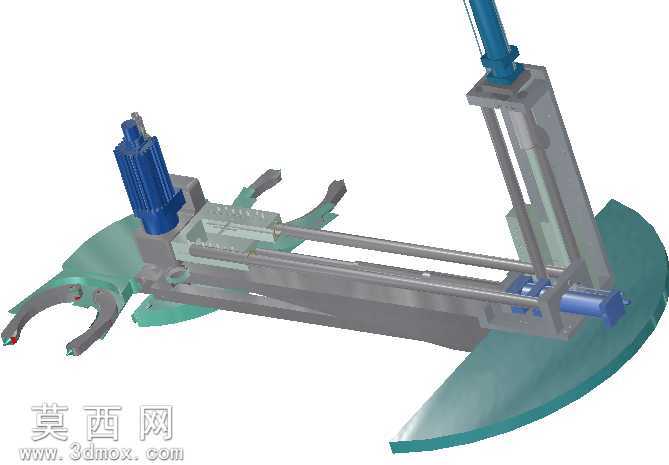

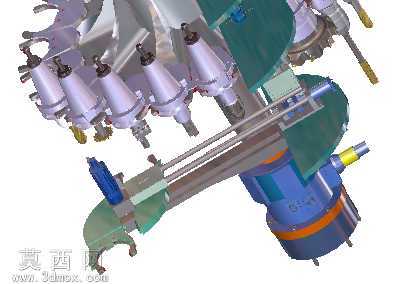

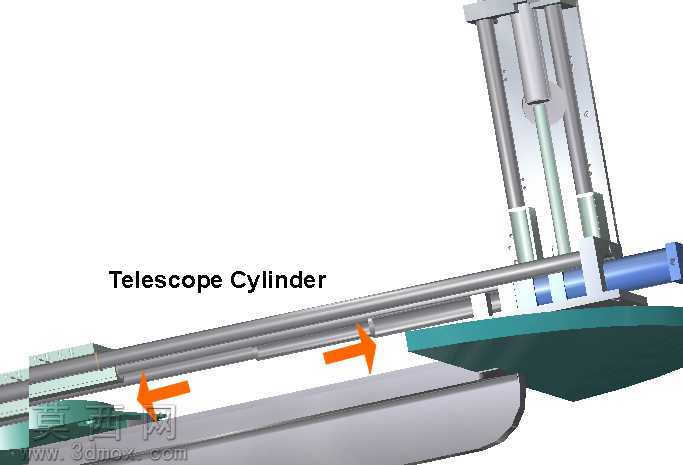

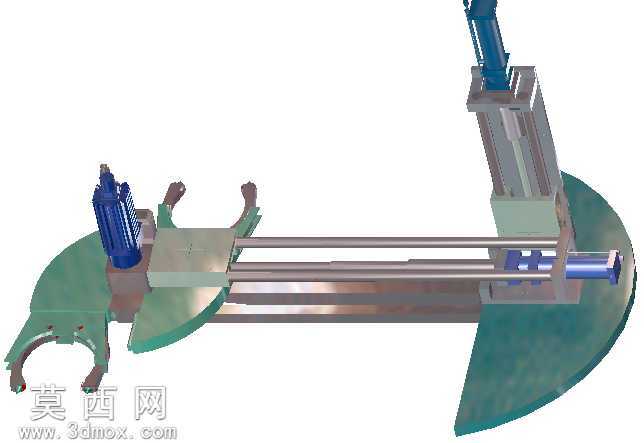

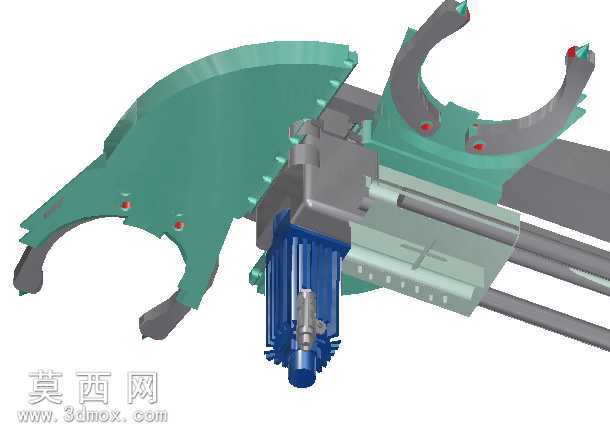

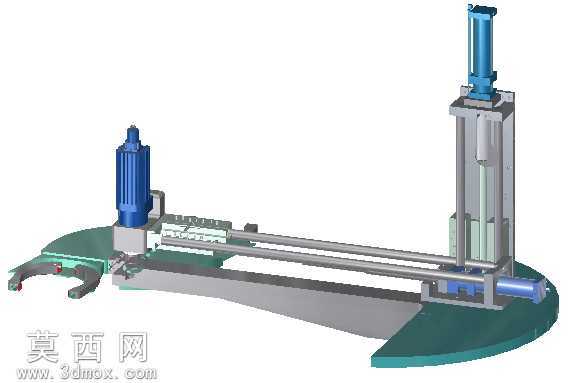

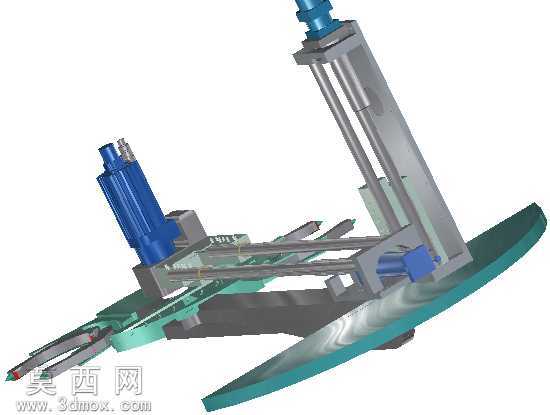

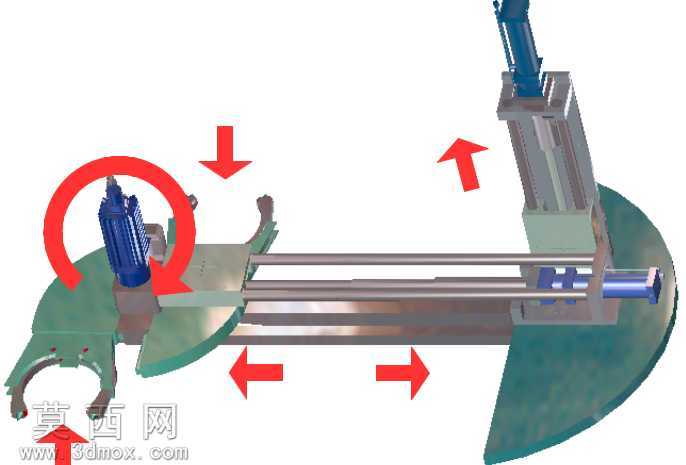

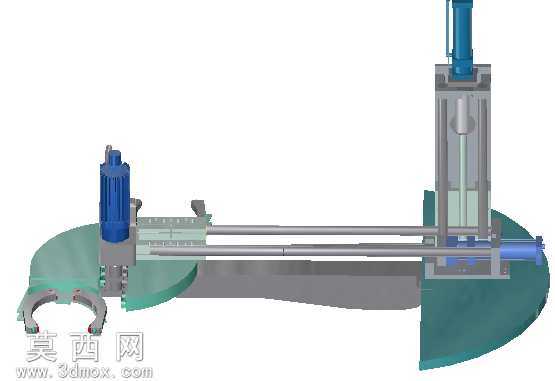

本作品为适配数控铣床的可编程自动换刀装置三维模型，建模过程严格遵循机械设计规范，对刀库的每一处结构都做了精细化还原。模型整体采用旋转式刀盘搭配机械手换刀的结构布局，首先完成刀盘基体的参数化建模，按照20工位的刀位容量均匀排布刀具安装位，每个刀位的锥孔结构严格匹配标准数控刀柄的夹持尺寸，保证刀柄装夹的定位精度与夹持稳定性，刀盘的旋转驱动轴部分做了分层结构设计，还原了内部的传动连接、定位锁紧结构，确保刀盘旋转选刀时的分度精度。换刀机械手部分采用双爪对称结构，建模时精准还原了机械手的摆臂传动结构、爪部的开合锁紧机构，可模拟完成主轴旧刀拔出、刀库新刀取出、换位装刀的完整换刀动作流程，机械手的驱动连接部位还原了与动力轴的配合结构，保证动作传递的合理性。模型的材质渲染贴合实际工业装备的视觉表现，刀盘主体采用金属灰的铸铁材质表现，表面做了细微的磨砂质感处理还原铸件的真实肌理，驱动电机外壳采用深蓝色工业漆材质，搭配橙色的装饰环带区分结构部件，传动导轨、机械手爪部采用亮银色金属材质表现加工面的光洁质感，刀柄部分按照标准数控刀柄的配色做了分色处理，紫色的刀柄主体搭配端部的黄色拉钉细节，提升模型的辨识度与真实感。设计过程中充分考虑装置的适配性，整体结构可通过调整驱动轴的安装参数适配不同规格的数控铣床，20个刀位可根据加工需求灵活配置不同类型的铣削刀具，满足铣削加工过程中多工序自动换刀的使用需求，装置的整体布局紧凑合理，在保证刀库容量的前提下尽可能缩小占用空间，避免与铣床的其他运动部件产生运动干涉，所有运动部件的行程范围都在建模时做了模拟校验，保证换刀动作运行顺畅无卡滞，可用于数控设备的结构教学、换刀动作仿真演示以及机床改造方案的可视化展示。
