手动按压式硅片冲切工装设备结构设计

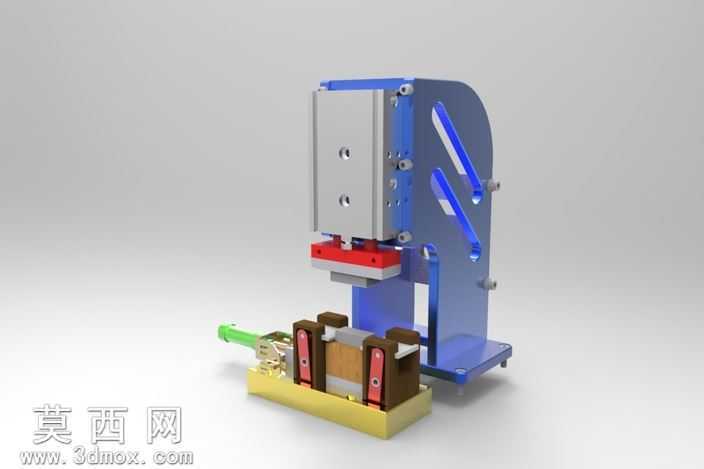

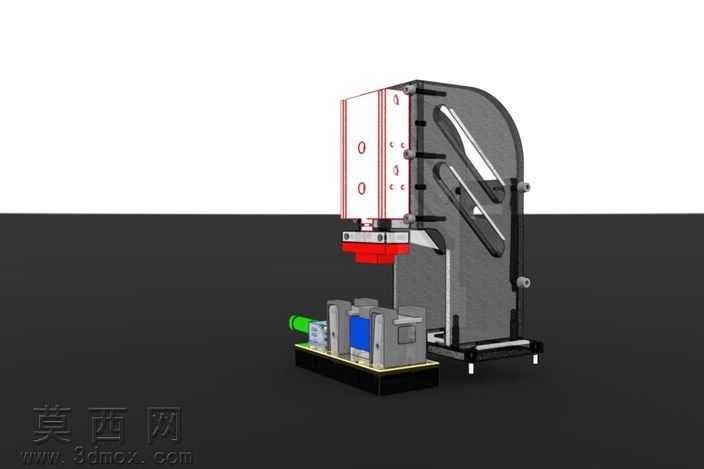

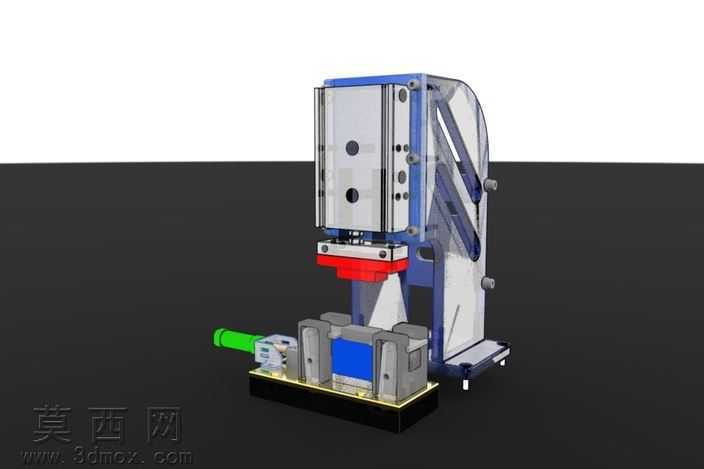

本模型为手动按压式硅片冲切加工工装，采用三维建模软件完成全参数化结构设计，整体通过真实工业产品渲染流程输出效果展示图，各部件材质区分清晰，金属结构件赋予哑光磨砂金属材质，操作手柄赋予蓝色工程塑料材质，底部定位基座赋予黄铜色金属质感，压合工作面赋予红色防滑橡胶材质，整体视觉效果贴合真实工业工装的外观表现。模型整体采用立式C型开式机架结构，上部为双手柄联动的按压施力机构，通过杠杆放大原理实现手动输入力的放大，无需外接动力源即可完成压合作业，适配小批量硅片加工的手动作业场景。中部为压合执行端，设置有可更换的压头模块，压头下方配套设计了硅片定位载具，载具集成了侧向定位挡块、快速夹紧结构，能够实现待加工硅片的快速装夹定位，避免压合过程中工件移位，保证加工精度。机架后侧设置有竖直导向导轨结构，保障压头上下运动的直线度，避免压合过程中出现偏载导致的工件压伤、压偏问题。底部为一体式安装基座，预留了设备固定安装孔位，可将整个工装固定在工作台面使用，提升作业过程中的设备稳定性。设计过程中充分考虑了手动作业的操作便利性，操作手柄的力臂长度经过优化计算，保证操作人员仅需较小的按压力即可输出足够的压合力，降低作业劳动强度；同时各运动部件之间预留了合理的装配间隙，避免运动过程中出现卡滞问题，定位载具采用模块化设计，可根据不同规格的硅片产品快速更换适配的载具模块，提升工装的通用适配能力。模型完整还原了工装的所有装配关系，各零部件之间的连接结构、运动副均按照真实机械结构进行设计，可直接用于工装结构验证、作业原理演示以及后续的加工生产参考。
