邮票冲压成型模具三维结构设计

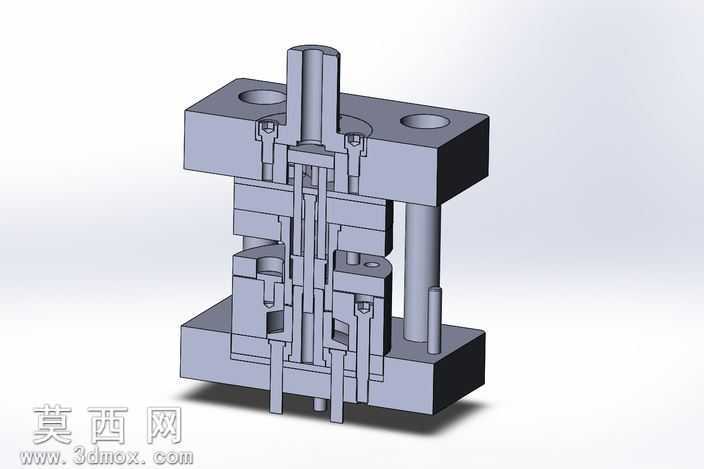

本套模型为邮票冲压成型专用冷冲模具，整体采用三板式标准冷冲模架结构，通过三维建模软件完成全参数化设计，建模过程严格遵循冲压模具设计规范，对上下模座、导柱导套、凸模固定板、凹模固定板、卸料板、成型凸模、冲孔凸模、顶料机构等所有零部件进行1:1等比例还原，完整呈现模具合模、开模状态下的装配关系与运动逻辑。渲染阶段采用金属哑光材质模拟模具钢的真实质感，对模架表面做喷砂氧化质感处理，对成型工作零件做淬火抛光的高亮金属质感区分，搭配柔和的工业环境光与定向补光，清晰展现模具内部多层叠合的板件结构、垂直布置的多组凸模组件、导柱导套的导向配合间隙，以及卸料弹性元件的安装位置。设计过程围绕邮票的齿孔冲裁、外形落料的工艺需求展开，采用级进模排布思路，将多道冲压工序集成在单套模具内，上模座设置安装孔用于适配压力机滑块装夹，下模座设置定位销孔与螺栓孔用于工作台固定，导柱导套采用滑动配合结构保证上下模合模精度，避免凸凹模啃模损伤；卸料板采用弹性卸料结构，开模时可将箍在凸模上的料带顺利脱出，凹模侧设置顶料销，成型完成后将成品邮票从凹模腔内顶出，保证落料顺畅。建模时对所有配合面做公差预留模拟，对凸模的冲裁刃口做微小倒角处理还原真实加工特征，对板件上的螺栓过孔、销钉孔、避让槽等细节逐一还原，无遗漏结构特征，整体装配无干涉，可直接用于模具结构教学、工艺方案验证以及生产加工参考，完整展现了小型精密冲压件模具的典型结构设计思路与零部件排布逻辑。
