手动PCB紫外切割压合工装结构设计

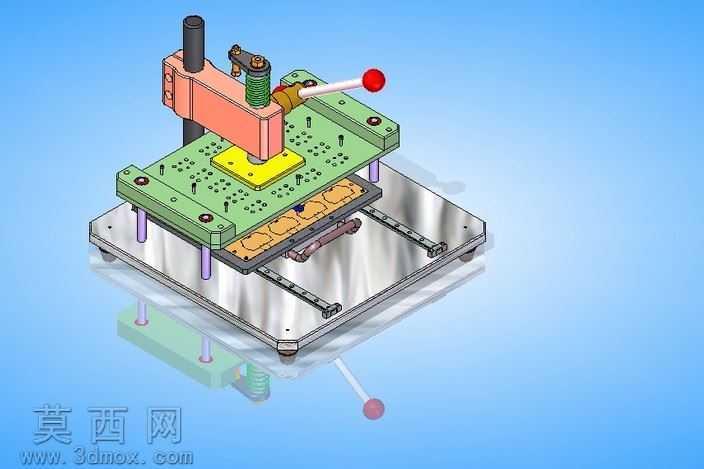

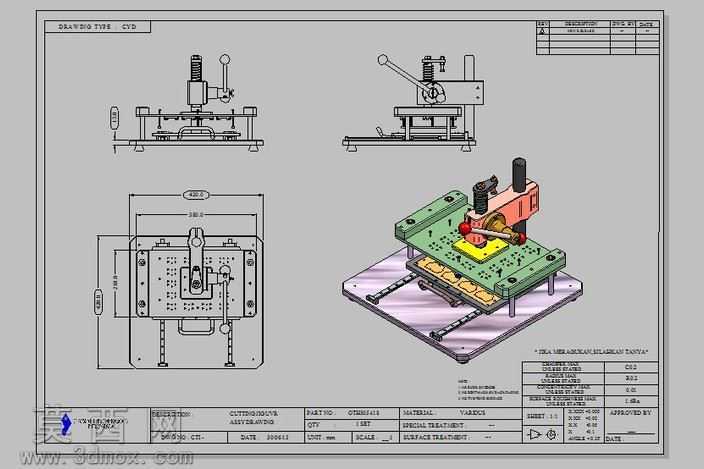

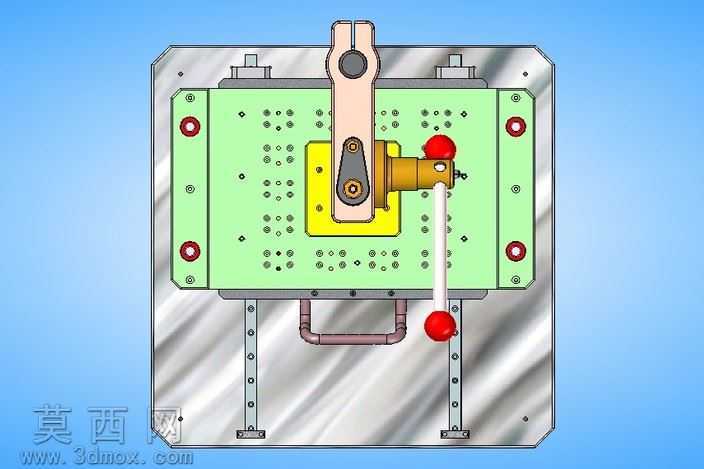

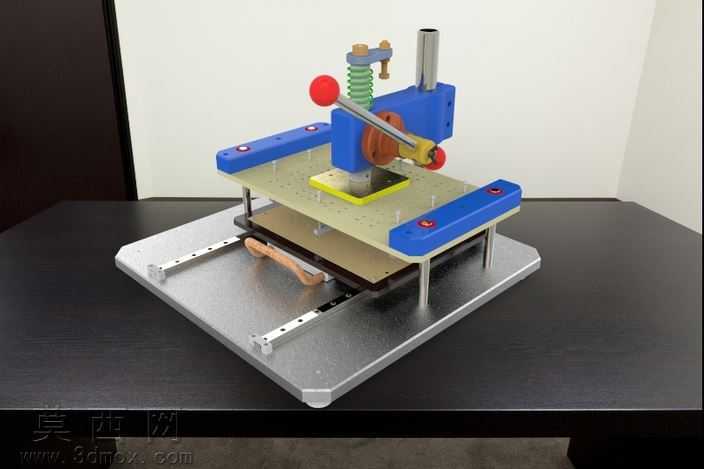

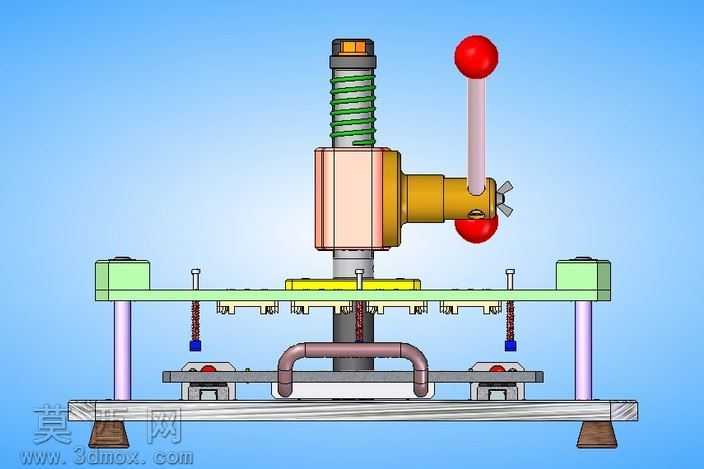

本作品为面向PCB加工工序的手动操作类工装三维设计，建模阶段采用自底向上的装配逻辑完成全结构搭建，首先完成基准底座的建模，底座采用加厚铝合金板材结构，表面做硬质阳极氧化质感的材质渲染，底座上预设两组平行直线导轨安装位，导轨采用标准线性滑轨结构，搭配带定位锁止的滑动载板，载板表面设置耐高温绝缘垫板，用于放置待加工PCB板材，垫板周边设置可调式定位挡块，可适配不同尺寸规格的PCB定位需求，避免加工过程中板材移位。上部执行机构部分，建模时重点还原手动压杆的杠杆传动结构，压杆操作端设置红色防滑球形手柄，传动臂通过铰接转轴连接竖向压装主轴，主轴外侧套设复位弹簧，弹簧采用金属镀锌材质渲染，还原弹簧的螺旋纹理与金属光泽，主轴下端连接作业头安装座，安装座旁侧设置紫外辐射遮挡防护结构，避免作业过程中紫外光线外泄对操作人员造成伤害。两侧的压臂采用蓝色工程塑料材质渲染，表面做细微的磨砂质感处理，压臂下端设置软质压头，下压时可均匀压紧PCB板材边缘，不会对板材表面造成压痕损伤。载板下方设置抽拉式集屑槽，采用浅棕色电木材质渲染，用于收集切割过程中产生的PCB碎屑，方便作业后清理。整体建模过程中对所有配合面做了公差适配的结构校验，确保手动操作时各运动部件无卡滞，转轴、铰接处的间隙设置符合实际工装的装配要求，渲染阶段采用工作室写实光照环境，对金属部件的反光、塑料部件的漫反射、弹簧的金属高光都做了分层材质调整，完整还原工装的真实外观质感。设计思路围绕小批量PCB加工场景的手动作业需求，摒弃复杂的气动、电动驱动结构，全手动操作无需外接动力，结构简单可靠维护成本低，同时集成紫外防护、定位压紧、碎屑收集功能，可满足小批量生产、实验室打样场景下的PCB切割、紫外固化相关工序的作业需求，操作时仅需扳动手动压杆即可完成下压作业，松开后弹簧自动带动主轴复位，操作门槛低，作业效率高。
