管式车架电动摩托车概念结构三维设计

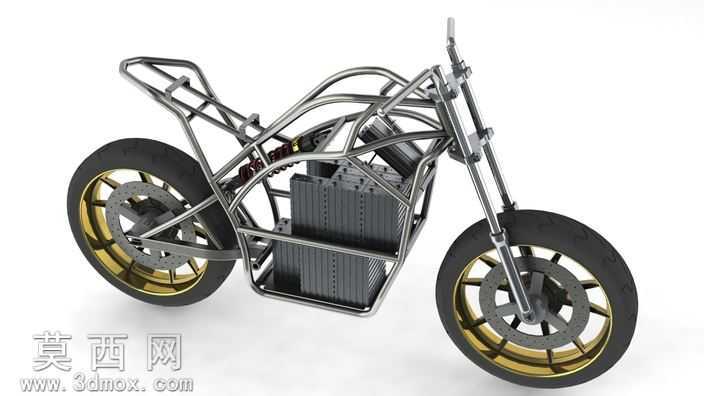

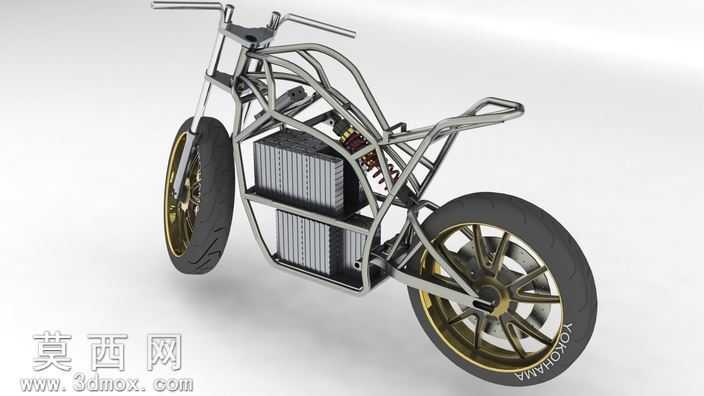

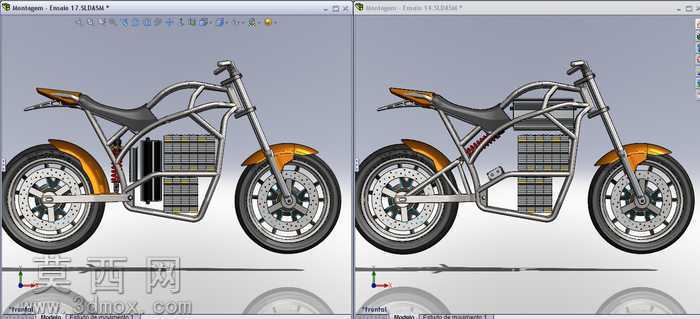

本作品为电动摩托车概念研发阶段的三维结构设计，建模过程围绕整车核心架构的可行性验证展开，首先以空间管式车架为核心建模基准，通过三维软件的曲线建模工具勾勒出符合人机工程骑乘姿态的车架轮廓，再通过扫掠、布尔运算等命令生成等径金属管材的车架实体，精准还原了桁架式车架的受力结构走向，预留出电池舱、转向机构、后悬挂的安装点位，确保各部件装配时无干涉问题。建模过程中对行走系统做了精细化还原：前后轮毂采用多辐条镂空造型设计，搭配金属质感的金色轮毂材质与黑色橡胶轮胎材质，轮胎表面通过纹理贴图还原真实胎面的防滑纹路，前后轮均集成了钻孔通风碟刹结构，通过阵列命令生成碟盘的散热孔位，还原刹车卡钳的安装位置与夹持结构。动力与储能部分的建模严格参考选定的锂电池模组规格，将方形锂电芯以规整阵列排布在车架中部的电池舱内，还原电芯模组的分层结构与固定支架形态，匹配对应功率的驱动电机安装位置，明确电机与后轮的传动路径布局。后悬挂部分采用弹簧减震结构，建模时还原了螺旋弹簧的圈数、线径与减震器筒体的装配关系，确保悬挂行程的空间预留符合设计要求。转向系统还原了前叉的倾角、车把安装基座的结构，明确转向角度的活动范围。材质渲染阶段，金属车架赋予拉丝不锈钢材质，突出管材焊接架构的工业质感，电池模组赋予哑光黑工程塑料与金属电极的组合材质，轮胎赋予哑光橡胶材质，刹车碟赋予磨砂金属材质，减震弹簧赋予亮面金属材质，通过不同材质的质感对比清晰区分各功能部件。整个设计以结构验证为核心目标，未添加外覆盖件，完整呈现了电动摩托车从车架、动力、储能到行走系统的底层布局逻辑，可作为后续外观设计、结构优化的基础三维参照，帮助研发阶段快速验证各部件的空间匹配度、装配可行性，为后续实车试制提供精准的三维数据支撑。
