ARION家用轿车车身曲面分块结构

　　该作品围绕ARION家用轿车的车身外覆盖件展开，重点呈现从整车造型曲面到可制造分块结构的拆解过程。模型并未停留在单一封闭外壳的视觉表达，而是按照前端、侧围、车顶、轮拱、保险杠及后部过渡区域进行细分，使每一块曲面都能对应后续工程设计中的零件边界、装配关系和工艺约束。对于从事汽车造型与结构衔接的工程师而言，这种分块方式能够帮助判断造型面在冲压、焊接、装配和维修场景下的可行性，也便于在概念阶段提前识别曲面连续性、棱线走向和覆盖件搭接问题。

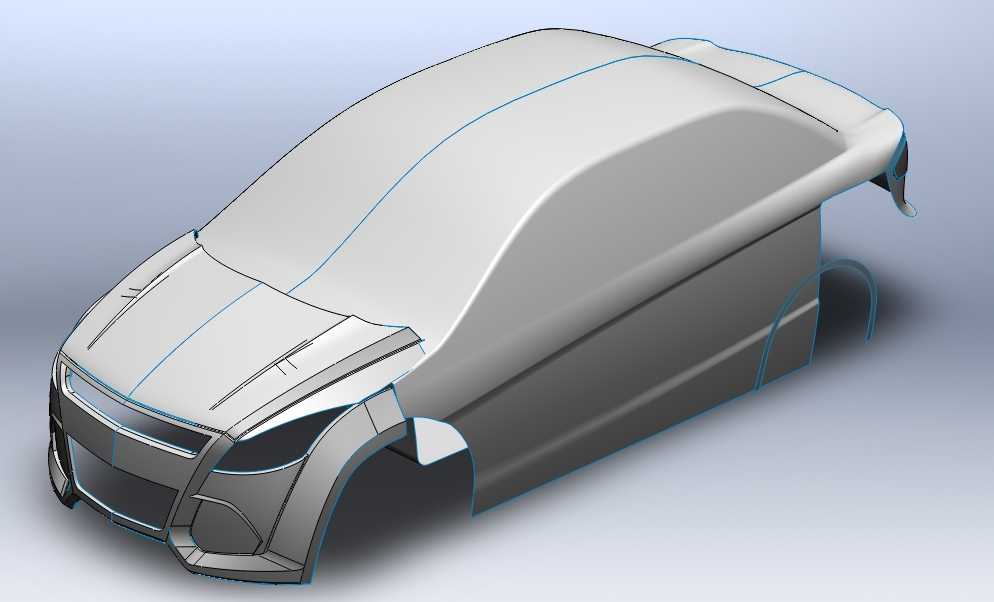

　　在实际应用中，这类车身曲面模型可用于乘用车前期造型评审、外覆盖件结构规划、教学演示以及数字样机校核。前端区域保留了发动机罩、前大灯开口、前进气格栅和前保险杠的基本形态，曲面从车头向A柱方向逐步抬升，形成较明确的俯冲视觉关系。前保险杠与翼子板之间的分界线被单独表达，能够用于检查灯具、格栅、牌照安装区及防撞梁外覆盖层之间的空间边界。车头下部预留了进气与散热相关的造型开口，后续可结合冷却模块、前纵梁、吸能盒和安装支架进行深度结构设计。

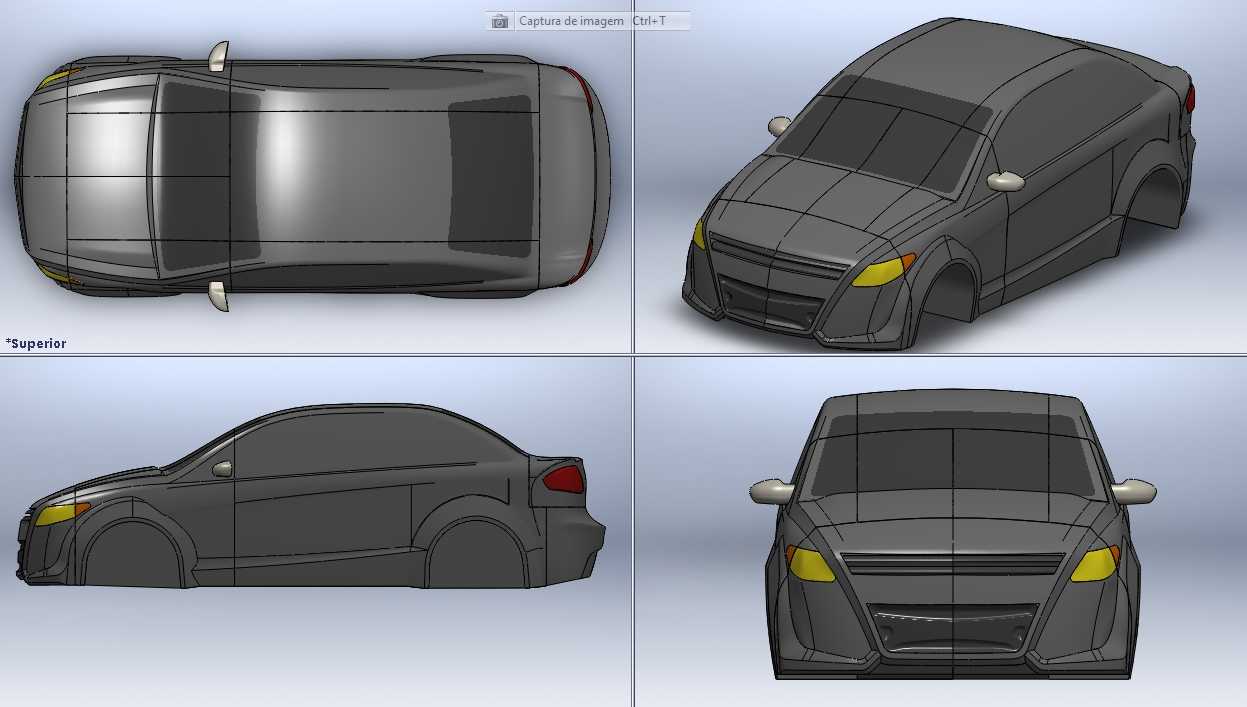

　　车身侧面采用流畅的弧形顶线与高肩线组合，侧窗区域尚未进入详细玻璃与密封条设计，但主体曲面已经给出乘员舱轮廓。侧围分块时需要重点关注车门开启边界、门洞密封面、翼子板安装边以及后轮拱区域的曲率变化。模型中将轮拱附近曲面断开，有利于后续独立校核轮胎跳动包络、悬架运动空间和挡泥板安装位置。对于前置前驱家用轿车，前轮不仅需要转向角空间，还需考虑制动盘、转向节、减振器总成及防滑链等极限工况下的间隙；后轮区域则要结合后桥或拖曳臂结构，确认满载压缩与侧向跳动时外覆盖件不会发生干涉。

　　车顶曲面从风挡上沿向后延伸，曲率变化相对平缓，适合作为顶盖外板的基础造型面。设计时不能只关注外观光顺度，还需预留顶盖横梁、天窗加强框、行李架安装点或顶棚粘接边界。若后续加入天窗，开口周边需要增加加强环，并在曲面分块中明确玻璃、密封条、排水槽和内饰顶棚的安装层次。若不设置天窗，则顶盖内板可通过加强筋和阻尼垫控制薄板振动，外板则需保证A面在高光检查下无异常凹陷。

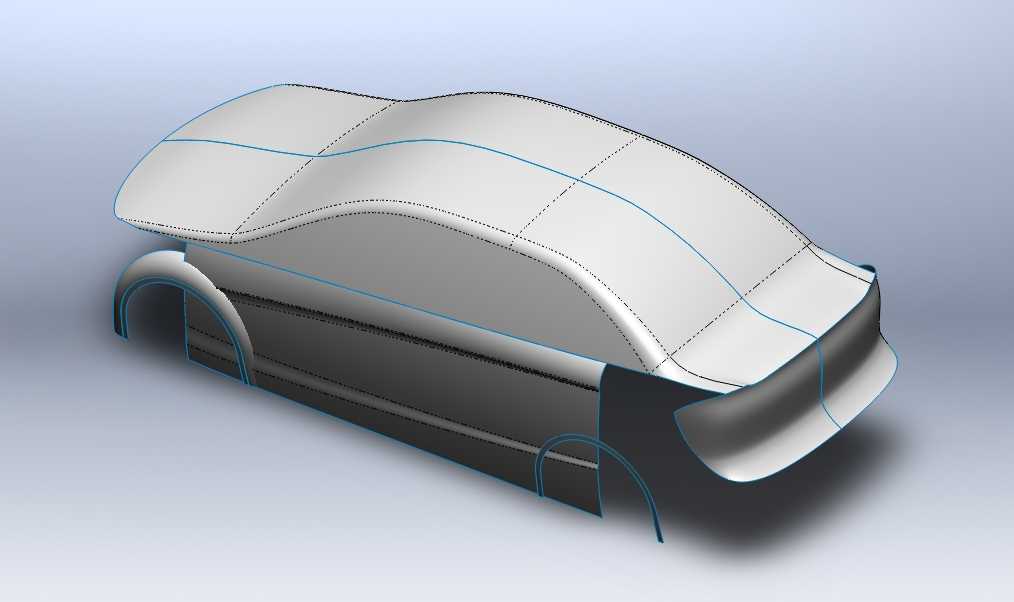

　　后部模型目前保留了车肩、后侧围和尾端过渡的大致形态，尾灯、行李箱盖或尾门细节尚未完全展开。这种阶段的模型适合用于验证尾部流线与侧围曲面的连续性，也可作为后续尾灯分块、后保险杠布置、排气或电动车型装饰件设计的基础。尾端造型在工程上需要兼顾后风挡视野、尾灯安装深度、行李箱开口宽度、后防撞梁距离以及追尾维修经济性。曲面过快收窄会影响后备厢容积，过厚的尾部层次则可能增加离去角和驻车雷达布置难度。

　　从建模思路看，作品先建立整车侧视比例与主要特征线，再通过卷曲面和细分块的方式推进外覆盖件形态。车身主曲面需要保持G2以上连续性，关键特征线则应在光影下稳定，不应因局部加厚或分件而产生扭曲。前端棱线、肩线和车顶弧线构成主要视觉骨架，翼子板与车门之间的分割线不仅是外观缝线，也决定冲压拉延深度、包边结构和装配公差。保险杠等易损件通常采用相对独立的分块，以便在低速碰撞后降低维修成本；翼子板、车门、侧围和顶盖则需结合材料厚度、连接方式与工厂焊装顺序确定边界。

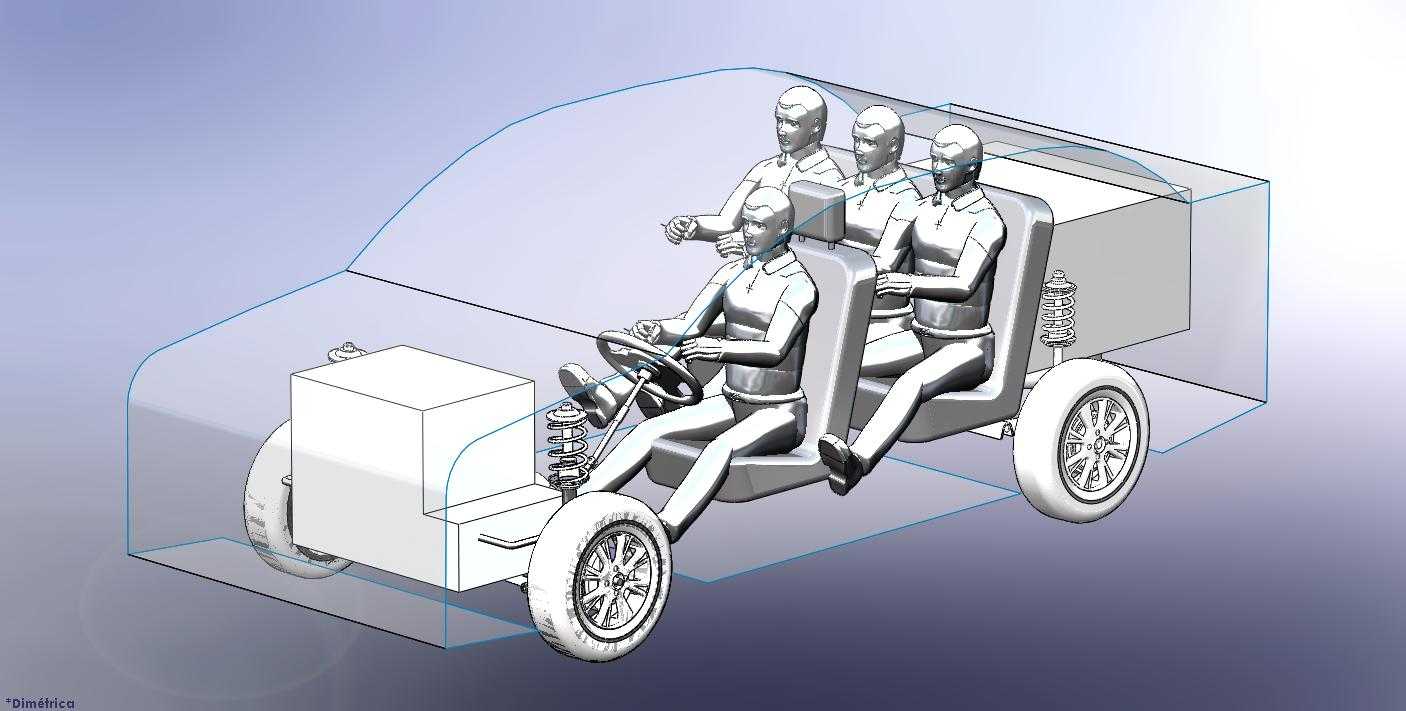

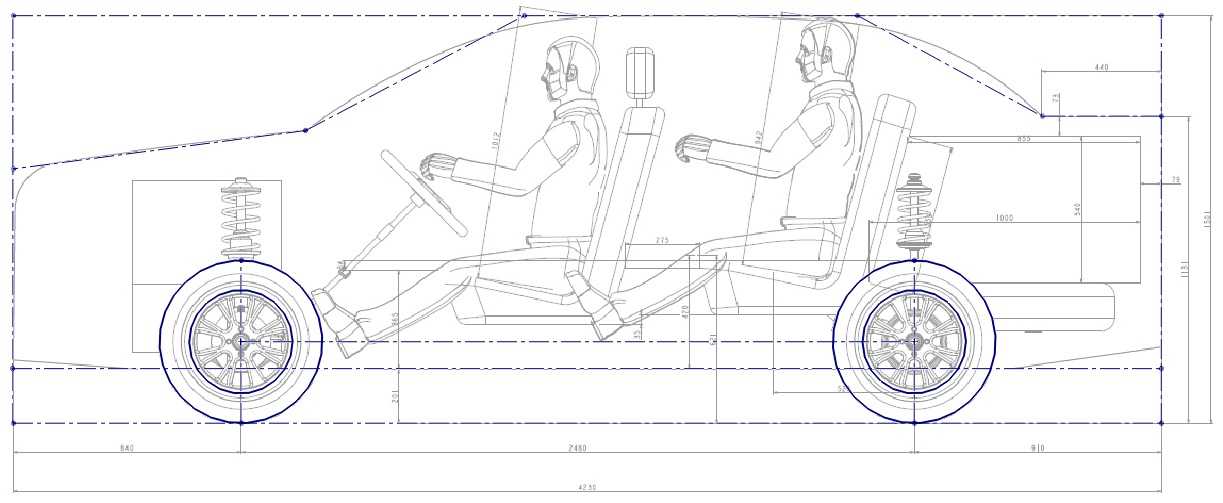

　　安装边界方面，车身外表面不能脱离底盘硬点独立存在。前轮中心、轴距、车宽、乘员舱高度、门槛位置和动力总成轮廓都会约束外形。概念曲面完成后，应将轮胎包络、转向系统、悬架上支点、仪表板横梁、座椅H点、门板厚度和玻璃升降轨迹逐一放入装配环境复核。外观分块线还要避开高强度焊接区域，并为涂装工装夹具、总装机械手抓取和运输支撑留出可行空间。通过这种曲面分块表达，ARION轿车从造型草模向工程数字样机过渡的路径更加清晰，能够为后续详细结构设计、零部件拆分和制造工艺评审提供可靠基础。
