ARION轿车概念样车制造原型结构

　　该模型呈现的是一台小型轿车在概念验证与实物制造阶段的车身原型，重点不在最终量产外观，而在于把整车曲面、外覆盖件分块、轮拱边界、灯组位置和装配关系转化为可加工、可拼装、可审查的实体结构。整车长度约85cm，属于缩比样车或展示验证模型尺度，适合在铣床加工能力、材料尺寸和装配操作空间受限的条件下完成快速制造。

　　从结构拆分思路看，车身没有按传统单件大型外壳处理，而是依据铣床可加工尺寸、刀具可达性、材料夹持方式以及各曲面的拉力角进行分块。前保险杠、前脸、翼子板、车门区域、车顶、后侧围、尾门和后保险杠等部位被划分为多个独立块体，每一块都尽量保持曲面连续、边界清晰，并在相邻件之间预留拼装与修配余量。这样处理的直接目的，是降低大型聚氨酯泡沫块一次加工带来的装夹变形、刀具超长悬伸和内腔无法到位的问题，也便于后期对局部造型进行打磨、替换或重新加工。

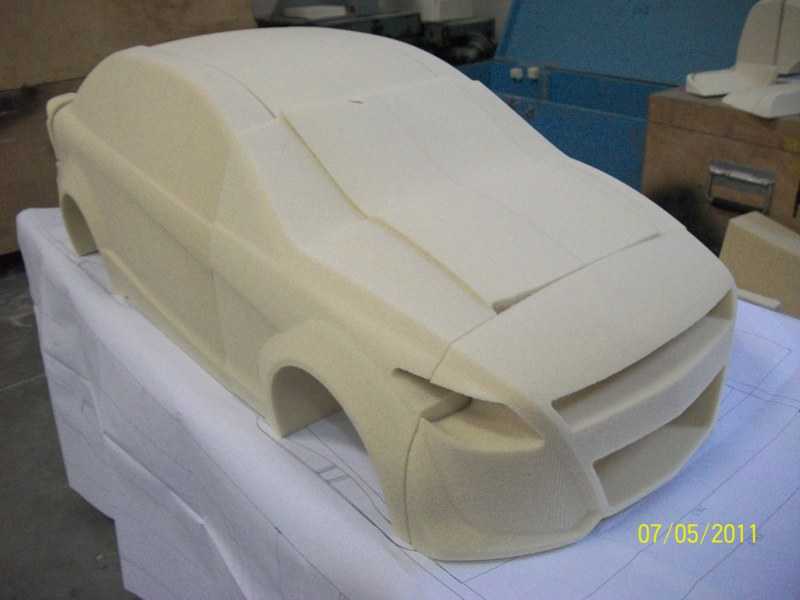

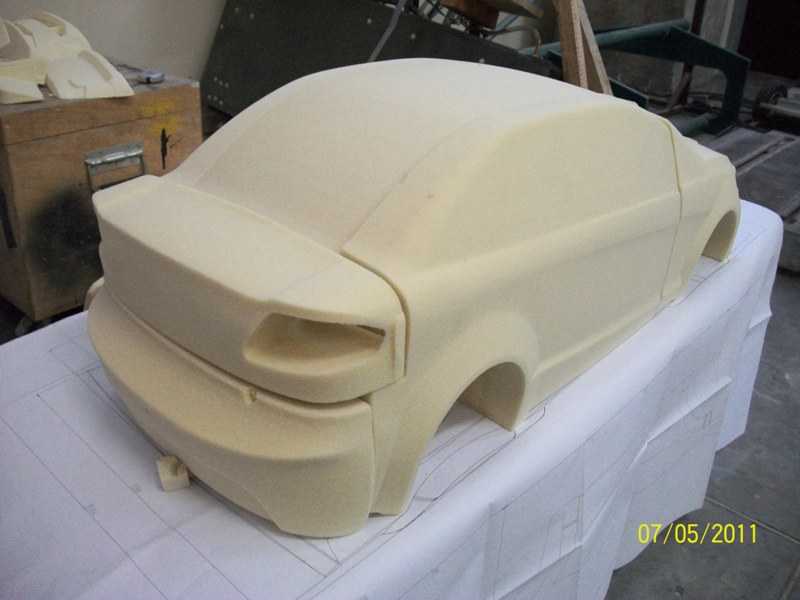

　　已加工的聚氨酯泡沫块承担车身主体成型作用。材料本身重量较轻，切削阻力小，适合五轴或三轴铣床完成大曲面粗加工与半精加工。分块后的泡沫件在初始组装时使用丙烯酸树脂进行连接，树脂不仅提供粘接强度，也能在接缝处形成一定填充层，方便后续刮涂、打磨和表面统一。前脸区域需要特别布置电路走线，LED灯组线路从前部覆盖件内侧穿过，模型中对线路通过空间进行了保留，避免外观装配后线束外露或被挤压。

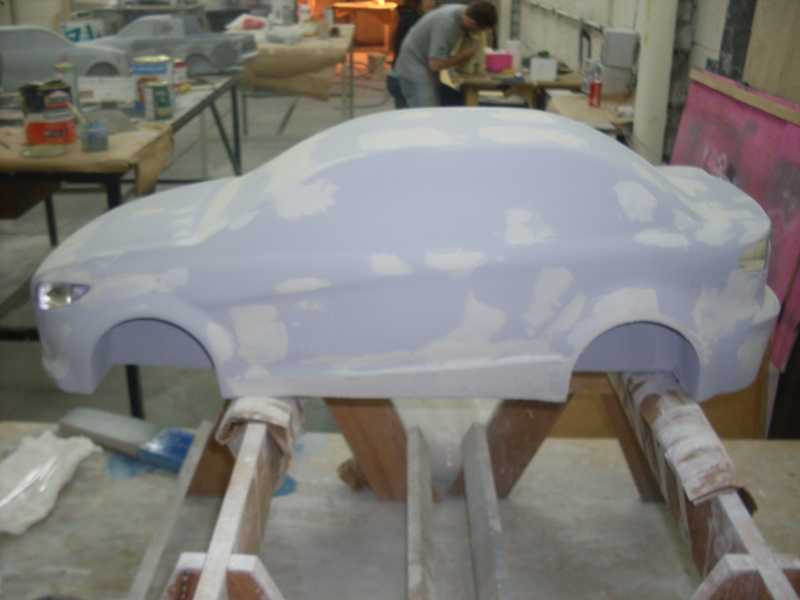

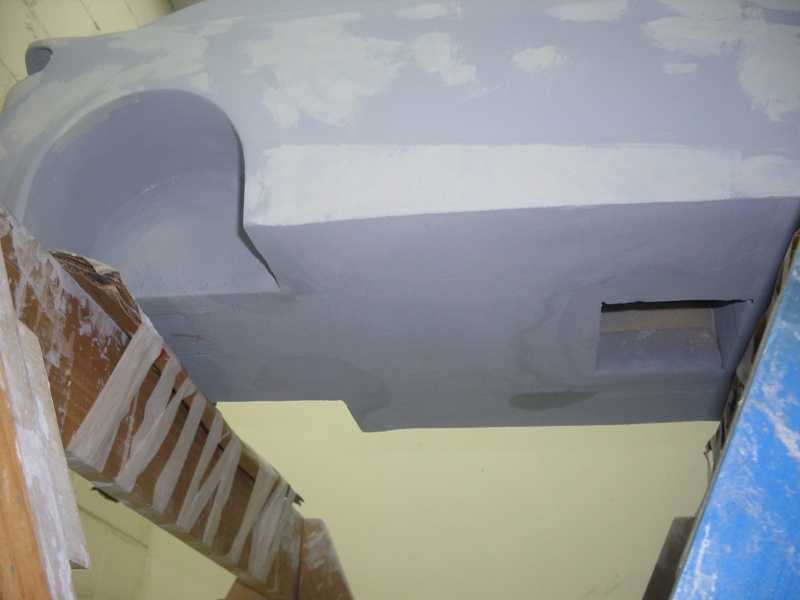

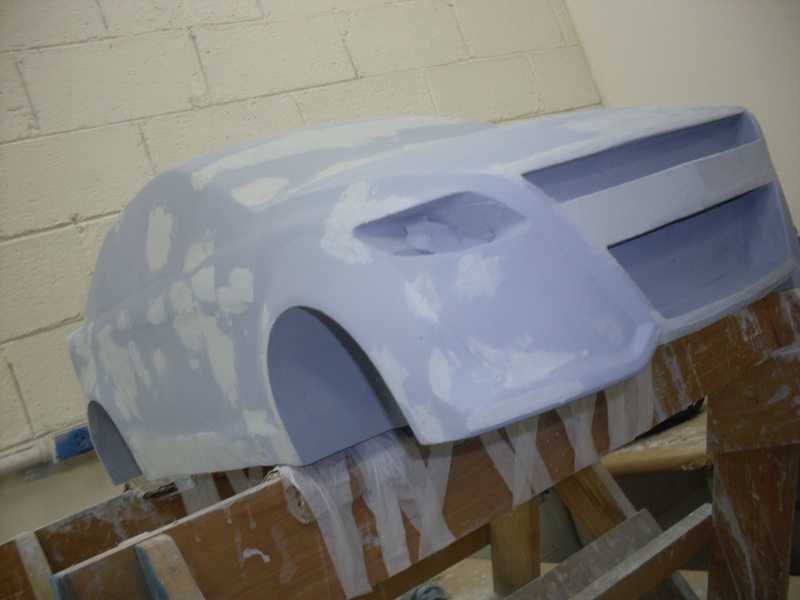

　　底部处理体现了样车制造中的工艺约束。泡沫材料在研磨和表面处理过程中容易吸水，受潮后会影响尺寸稳定和后续涂层附着，因此底部区域在装配后需要进行封闭涂覆。面团状填充材料或等效密封填料被涂抹在底边、拼缝和容易渗水的位置，经修整后形成连续防护层。该步骤虽然不直接决定整车造型，却对后续喷漆、覆膜和展示耐久性有明显影响。

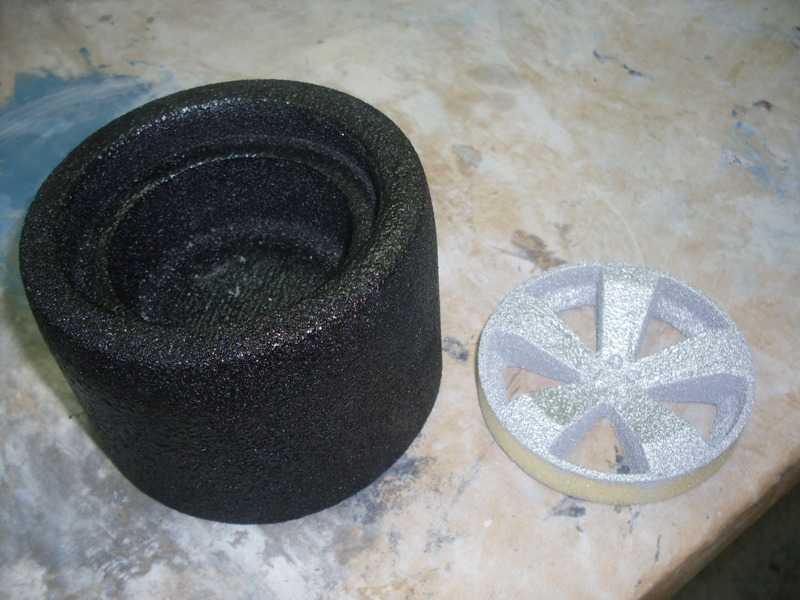

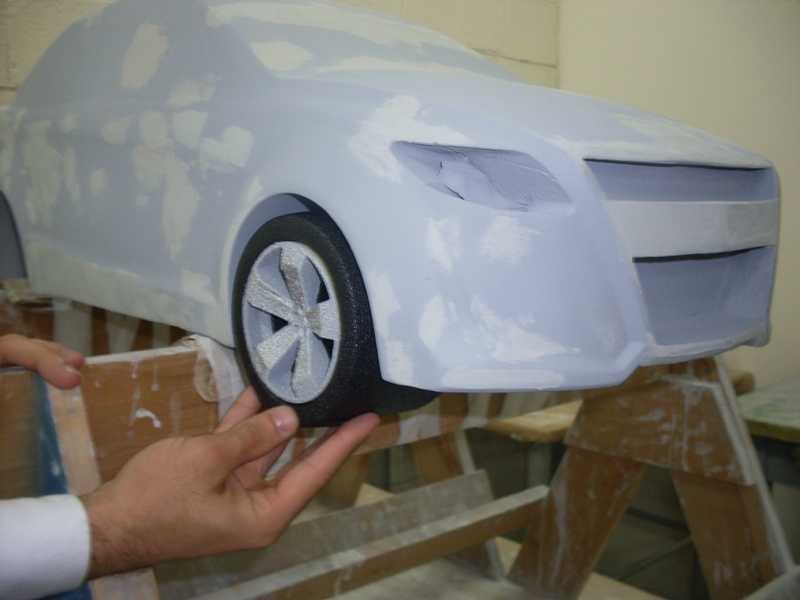

　　车轮安装边界是模型中另一处需要校核的重点。车身两侧轮拱采用开放弧形切口，轮胎与翼子板之间保留转向和跳动间隙。由于该原型偏向制造验证，轮拱周围的分块线避开了高应力装配区，前翼子板与前门区域的分界尽量沿造型折线布置，后翼子板与后侧围则保持较大连续面，以减少拼装后曲面错台。车轮安装后，整车姿态、离地间隙、前后悬比例和侧围光影才能被真实评估。

　　在实际应用场景中，这类原型可用于造型评审、工艺可行性讨论、展览展示以及小比例风阻或布局验证。设计人员能够通过实体模型检查前脸进气口与灯组的相对位置，评审人员可以直观判断车顶弧线、C柱过渡和尾部厚度是否协调，加工人员则能根据分块结果安排泡沫下料、铣削程序、树脂粘接和表面后处理。相比单纯数字曲面，实体原型更容易暴露拼缝方向、曲面反光连续性和部件干涉问题。

　　建模时需要关注外表面与内部支撑的关系。各分块件不能只追求外观闭合，还要考虑泡沫件壁厚、粘接面宽度和搬运刚度。过薄的侧边在铣削后容易崩缺，过窄的粘接面会导致组装时定位不稳；而过大的实体块又会增加材料消耗和机床行程压力。较合理的方式是在可见曲面下方保留轻量支撑筋或局部实体区，在非外观面设置定位平面，使相邻块体能够依靠平面和台阶面完成初定位，再通过树脂固定。

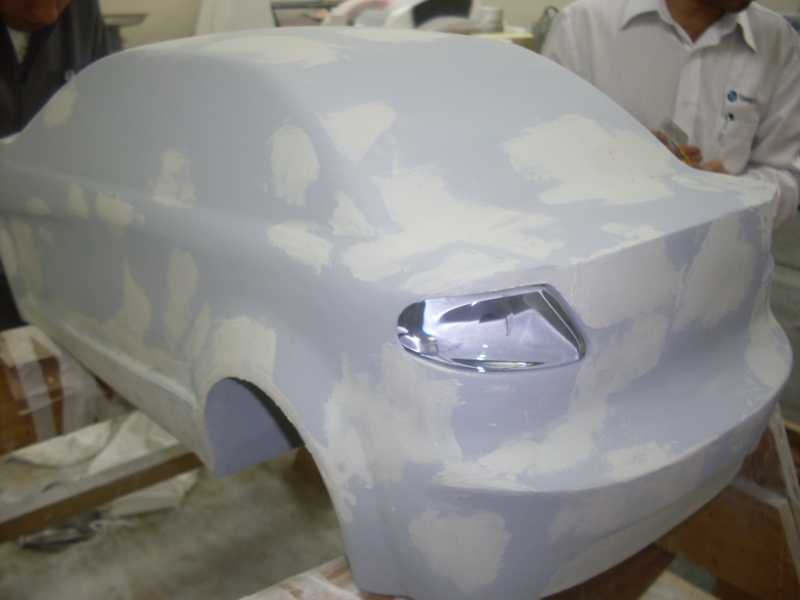

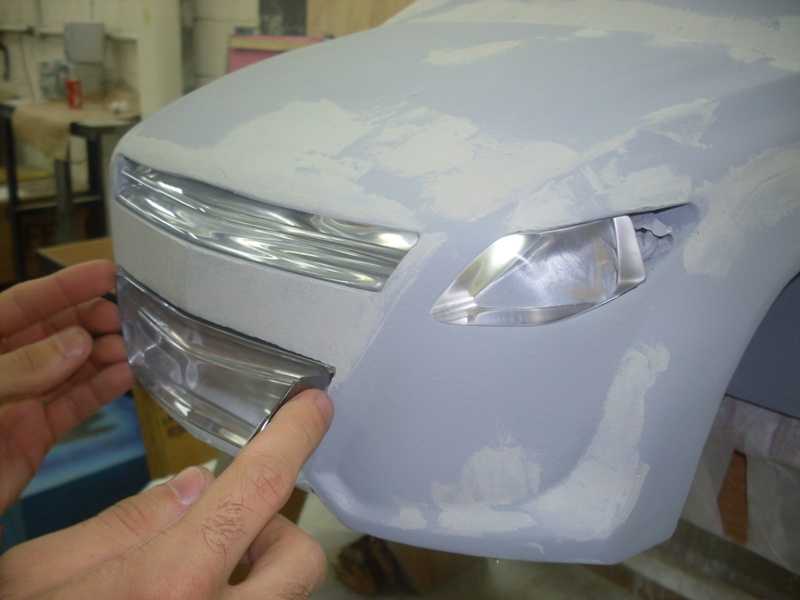

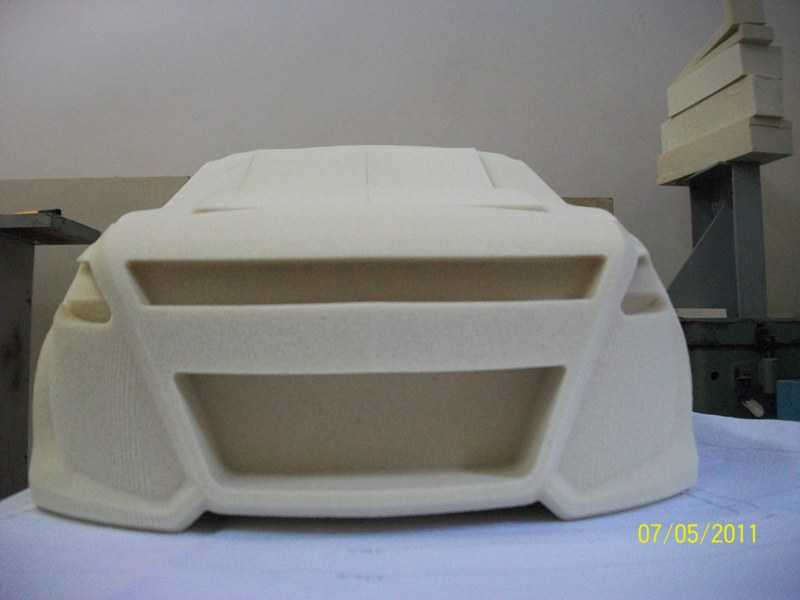

　　前脸部分集成了格栅、前灯和保险杠形态，线路从灯组后方进入车身内部，装配时应先完成线束固定，再合装前部覆盖件。尾部灯组与后保险杠区域同样需要考虑拆装顺序，若尾部块体整体封闭，后期灯具维护会比较困难，因此模型中尾部红白灯腔与银色装饰面的分界，也可作为实物样件中可拆卸区域的参考。

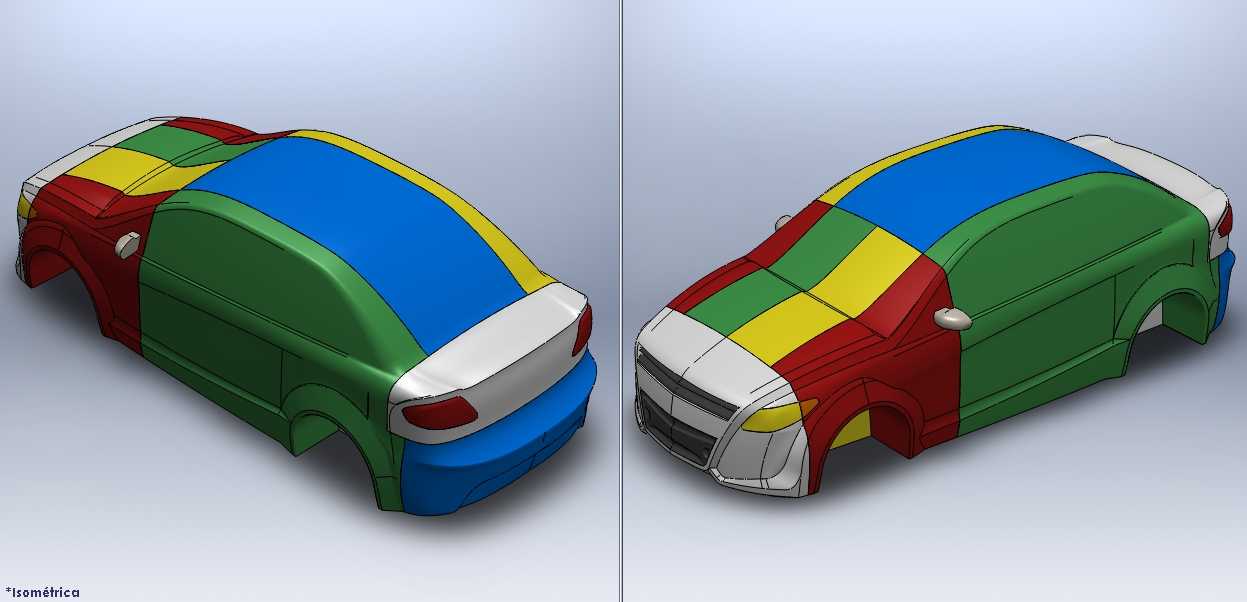

　　整体色彩分区并非单纯装饰，不同颜色对应不同加工块体，能够清楚表达分模与拼装逻辑。蓝色车顶、绿色侧围、黄色过渡块、红色前部块以及白色前脸和尾部块，使结构工程师在评审时能快速识别每块材料的加工范围、拼缝走向和装配顺序。对于后续数控加工，这种分块表达还有助于检查刀具路径是否跨越接缝、夹持点是否落在有效材料上，以及拼装后是否需要额外补土修正。

　　该原型的价值在于把数字造型转化为面向制造的中间对象：它既保留轿车的整车比例和外观特征，又明确了泡沫切削、树脂组装、LED走线、底部密封、车轮安装和审查提交等实际环节，可作为概念车小比例实物样机开发中的结构参考。
