短款变倍战术光学瞄准镜结构设计

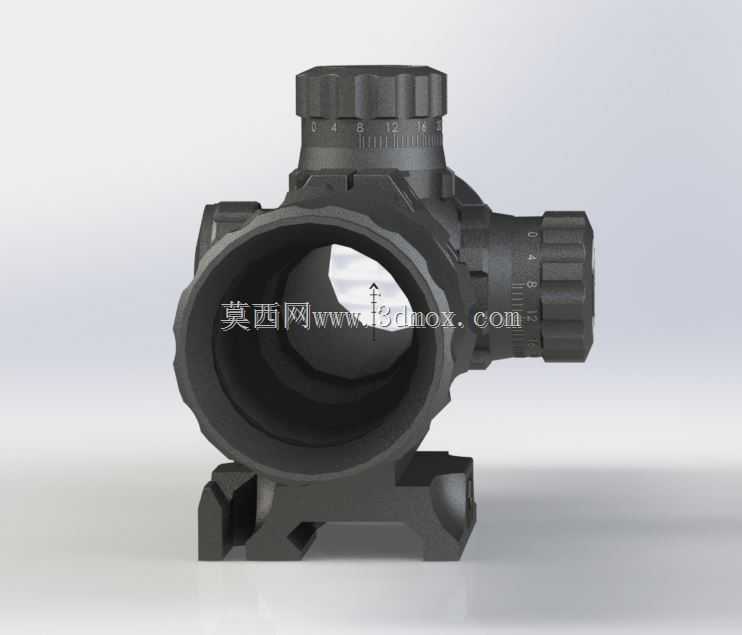

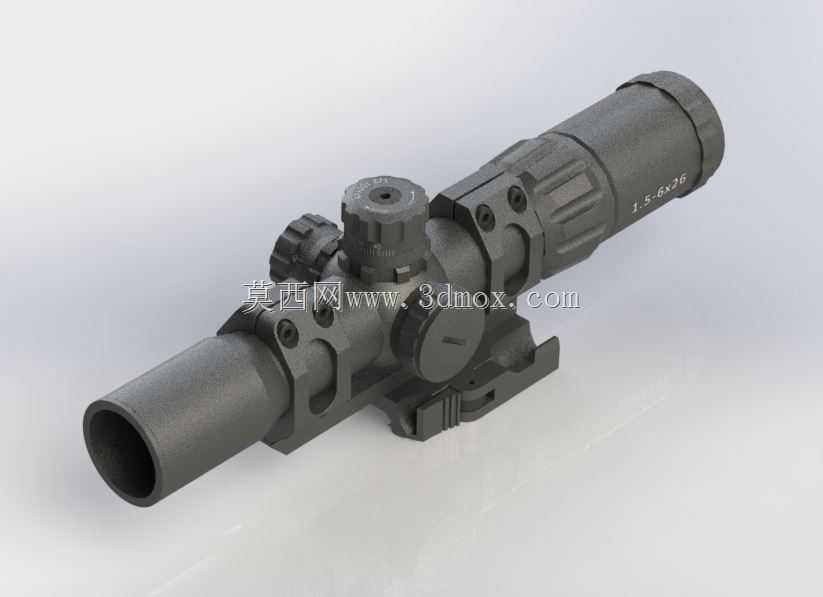

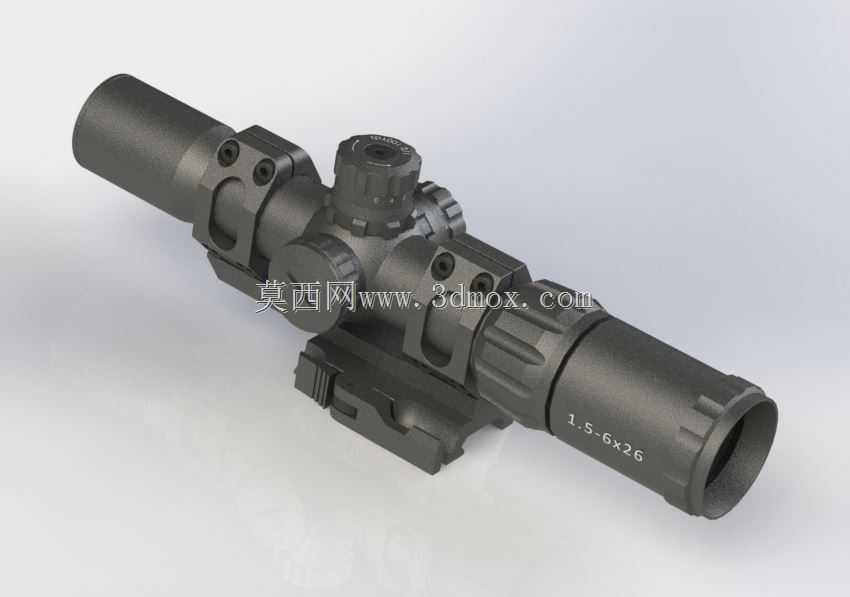

　　这款短尺寸变倍光学瞄准装置，主要适配轻武器战术拓展场景，兼顾近距离快速瞄准与中距离精准观测需求，在民用射击运动、户外狩猎、战术训练等场景中都有广泛应用，相比定倍瞄准镜，它的变倍调节结构可以让使用者根据目标距离快速切换放大倍率，1.5倍低倍率档位下可获得更大视场角，适合近距离快速捕捉移动目标，6倍高倍率档位则能满足中距离下的目标细节观测与精准瞄准需求，镜身侧面标注的1.5-6x26参数，对应了变倍范围与物镜通光口径，26mm的物镜口径在保证通光量满足日间使用需求的同时，尽可能压缩了镜身整体长度，避免整枪长度过度增加影响携行与近距离战术动作。

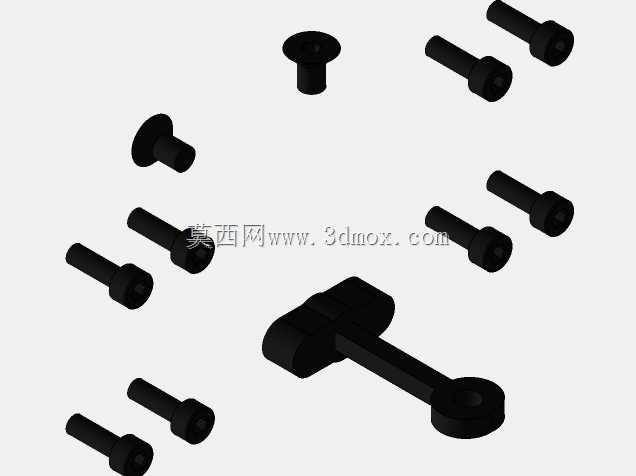

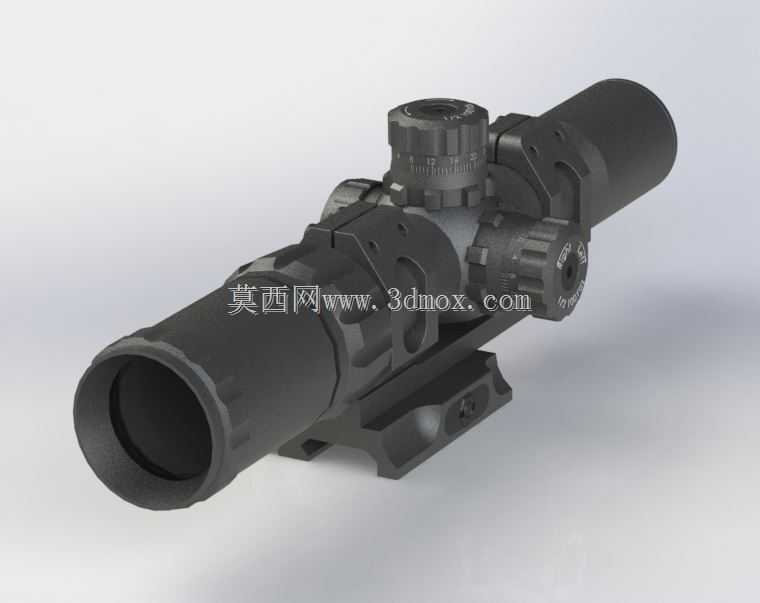

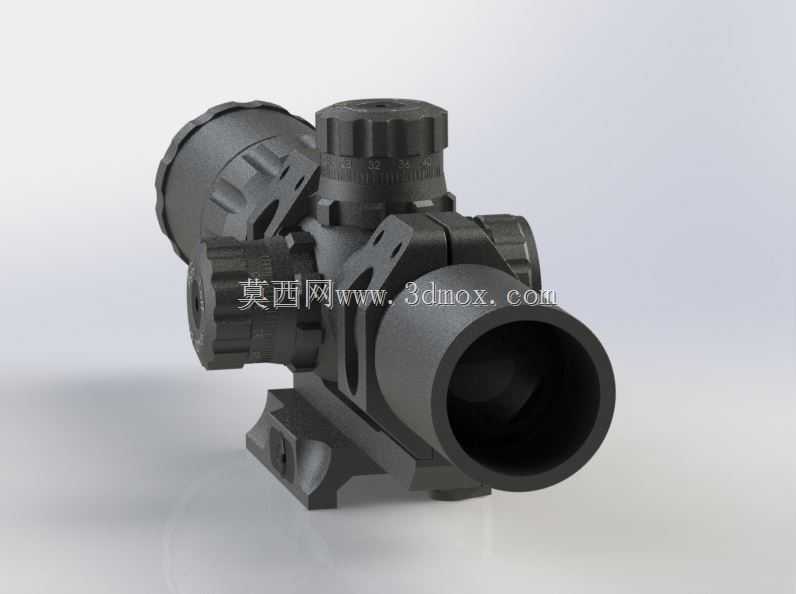

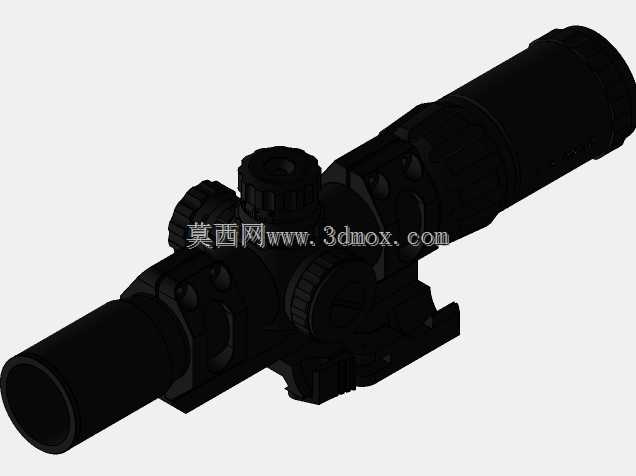

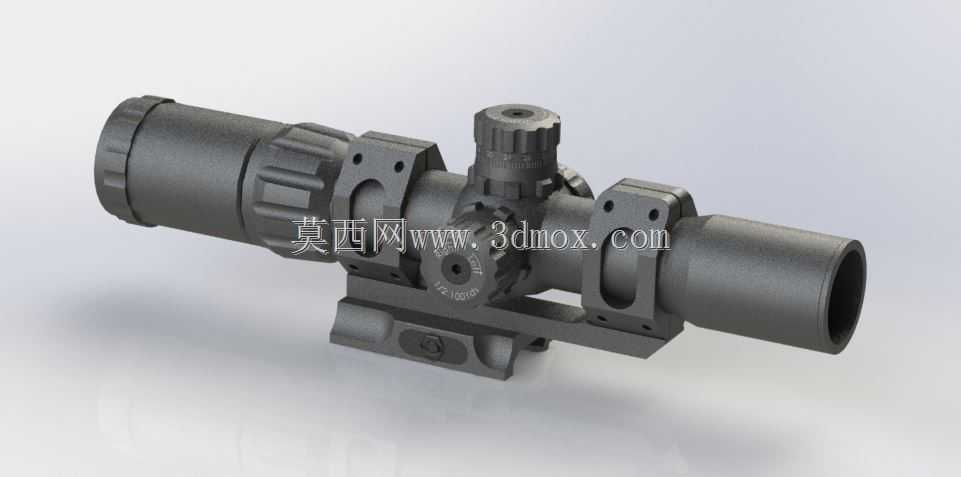

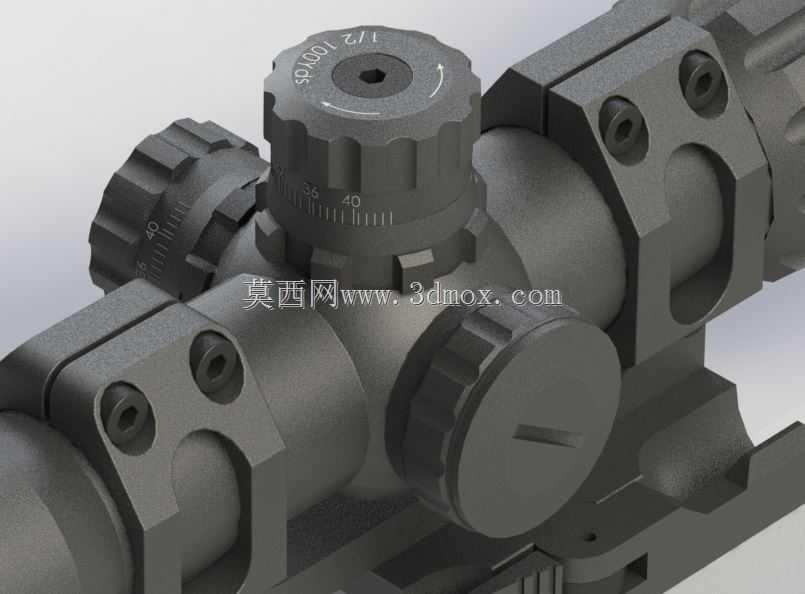

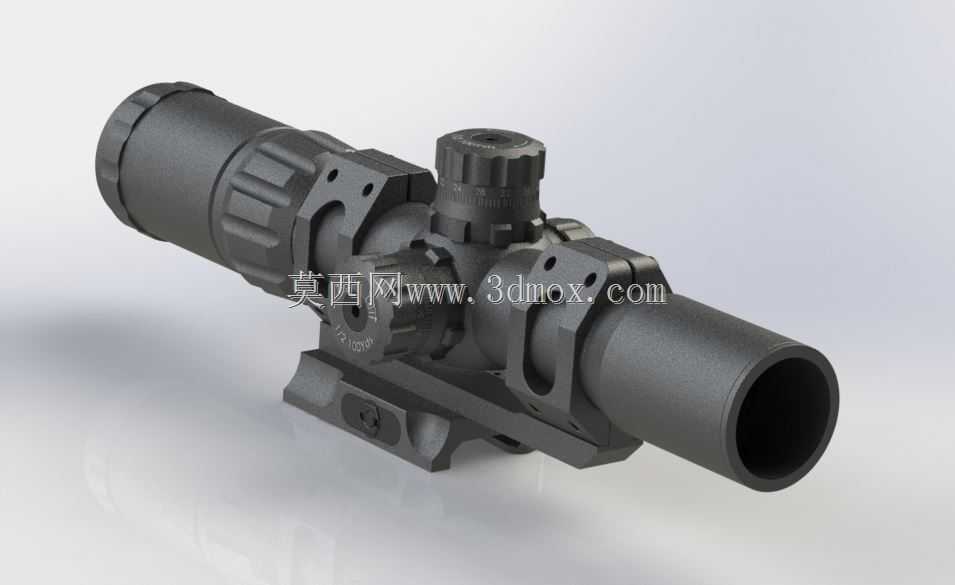

　　从结构设计来看，整个镜身采用一体化管状主体结构，主镜筒为等径分段设计，目镜端带有防滑滚花的变倍调节环，使用者佩戴战术手套时也能顺畅完成倍率切换操作，不会出现打滑问题。镜身顶部设置的调节塔轮，分别对应弹道高低修正与风偏修正功能，调节旋钮带有档位阻尼与咔哒定位反馈，每一档位对应固定的调节量，方便使用者根据射击距离快速校准弹道，不需要额外工具就能完成调节操作。镜身中部的两个安装抱座，是与枪械皮卡汀尼导轨连接的核心结构，抱座采用上下对夹式锁紧结构，锁紧螺丝对称分布在抱座两侧，安装时可以保证夹紧力均匀分布，避免镜身受单侧夹紧力出现光轴偏移问题，抱座与导轨配合的定位面做了公差匹配设计，安装后可以消除横向与纵向的装配间隙，保证连发射击时镜身不会出现移位，保证瞄准点一致性。

　　设计过程中首先要考虑的是光学系统的同轴度要求，整个镜筒的内孔加工公差需要控制在极小范围内，保证变倍镜组移动过程中光轴始终保持一致，不会出现变倍后瞄准点偏移的问题。镜身外部的调节结构都做了密封槽设计，装配时加装密封圈后可以实现防水防雾效果，满足户外复杂天气下的使用需求，避免雨水、潮气进入镜筒内部导致镜片起雾影响观测。镜身表面采用哑光硬质氧化处理，一方面可以提升表面硬度，避免日常使用中磕碰刮擦损坏镜身，另一方面哑光表面不会产生反光，避免暴露使用者位置。

　　安装边界方面，这款瞄准镜的整体长度控制在短尺寸范畴，安装在标准皮卡汀尼导轨上时，物镜端不会超出护木前端过多，目镜端也不会过度贴近枪托尾部，使用者贴腮瞄准的时候可以获得合适的眼距，不会出现目镜距离过近导致的眼眶磕碰问题，也不会因为眼距过远导致视场缺损。两个安装抱座的间距经过优化，既可以保证安装后的连接强度，又能适配不同长度的导轨安装面，不需要额外加装延伸导轨就能完成安装。镜身顶部的调节塔轮高度做了压低设计，安装后不会遮挡机械瞄具的瞄准线，在瞄准镜出现故障或者需要快速切换机械瞄具时，可以直接使用机械瞄具瞄准，不需要拆卸瞄准镜。

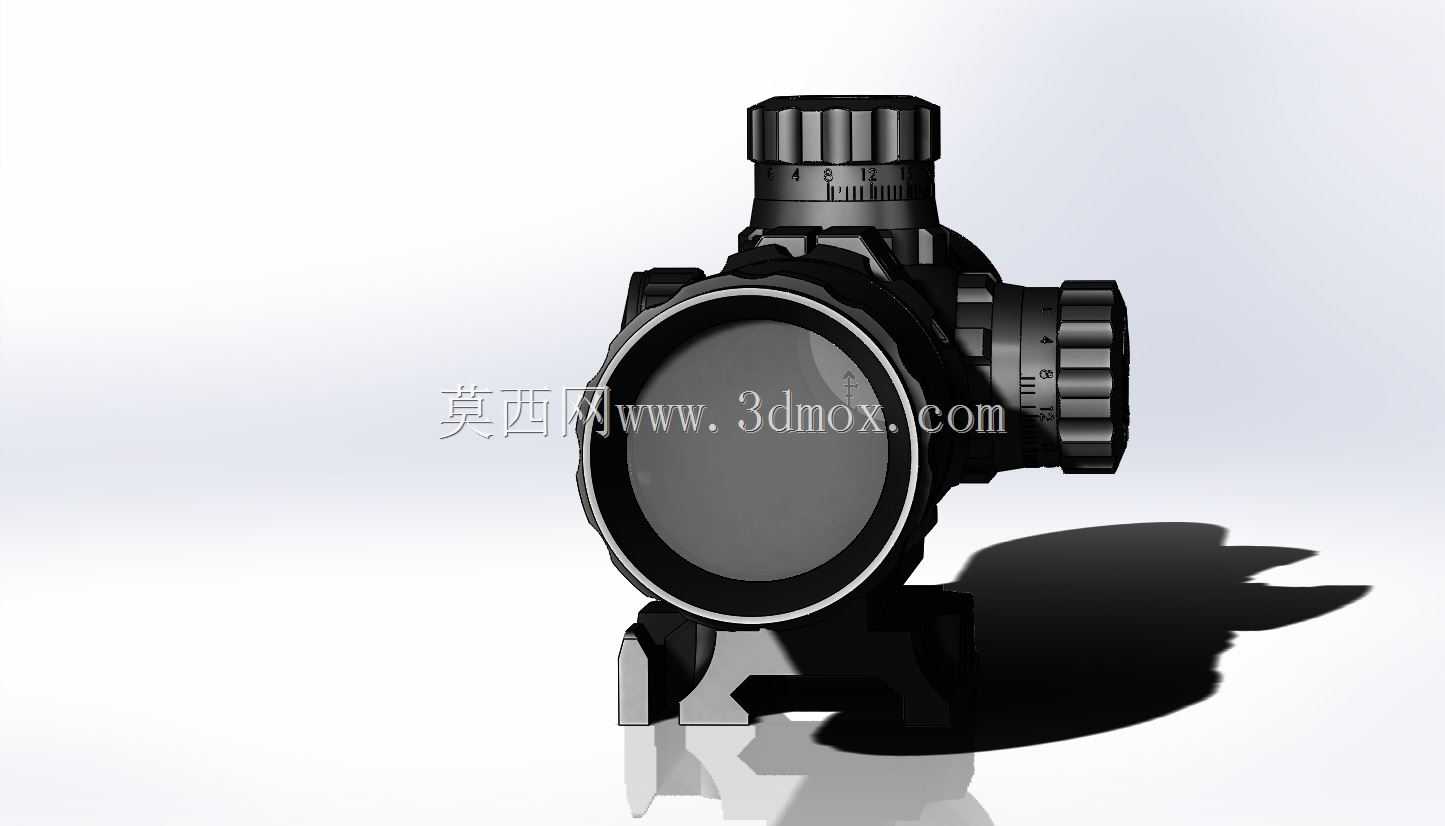

　　镜身尾部的目镜采用旋升式眼罩设计，使用者佩戴眼镜时也能获得合适的出瞳距离，眼罩的软质橡胶圈可以在射击时缓冲后坐力对眼部的冲击，同时遮挡侧面杂光进入目镜，提升观测时的对比度。物镜端的物镜做了多层镀膜处理，可以减少光线反射提升透光率，在光线较弱的林间或者傍晚环境下也能获得清晰的观测视野。整个产品的结构设计充分考虑了实际使用中的各类工况，后坐力耐受能力经过结构强化，镜身壁厚经过力学仿真优化，在保证整体重量轻便的前提下，可以承受常规口径枪械的反复后坐冲击，不会出现内部镜片松动、调节结构失效的问题。
