SBR16系列直线运动滚珠导轨滑块组件

　　在非标自动化生产线、木工推台锯、激光切割设备、点胶机械手这类需要精准直线往复运动的设备里，导向部件的刚性、运行顺畅度直接决定整机的加工精度与使用寿命，SBR16规格的滚珠滑块配套导轨组件，是这类轻载到中载直线传动场景里选型频次极高的一类部件。很多刚接触结构设计的工程师容易把这类滚珠滑块和普通光轴+直线轴承的组合混淆，实际上SBR系列的滑块是把滚珠循环回路、保持架、密封端盖集成在铝制滑块本体内部，和配套的淬硬光轴导轨配合时，滚珠在滚道内做无限循环运动，相比普通直线轴承点接触的受力形式，这类滑块的滚道是圆弧面和导轨外圆面贴合，接触面积更大，额定动载荷能提升40%以上，运行时的振动和噪音也明显更低，适合每分钟往复次数超过30次的高频运动工况。

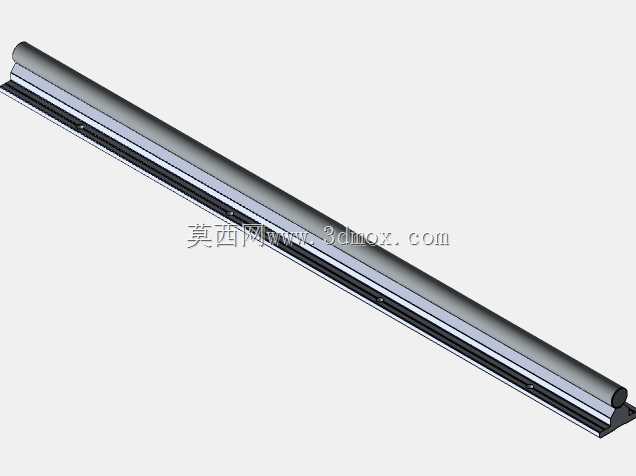

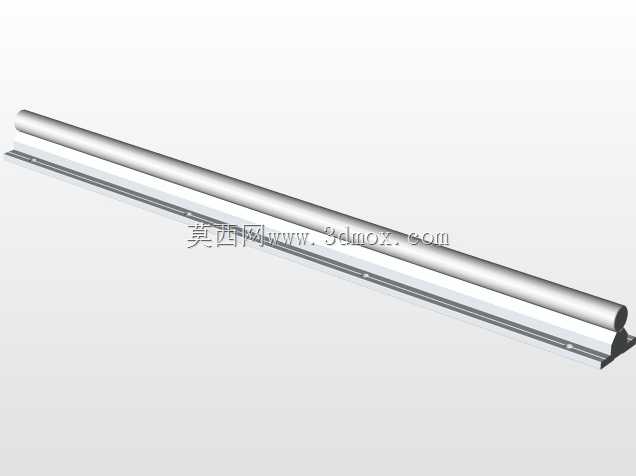

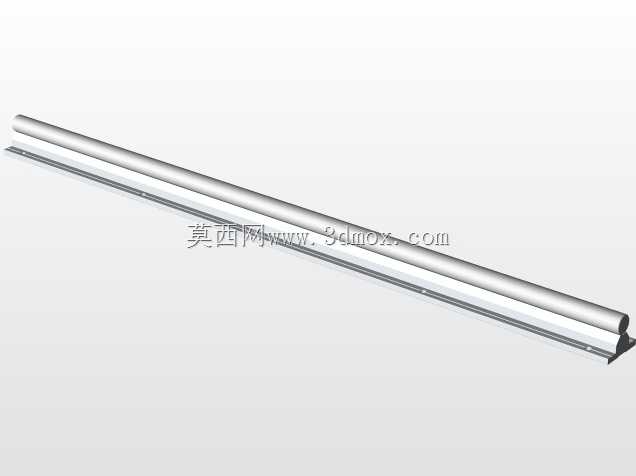

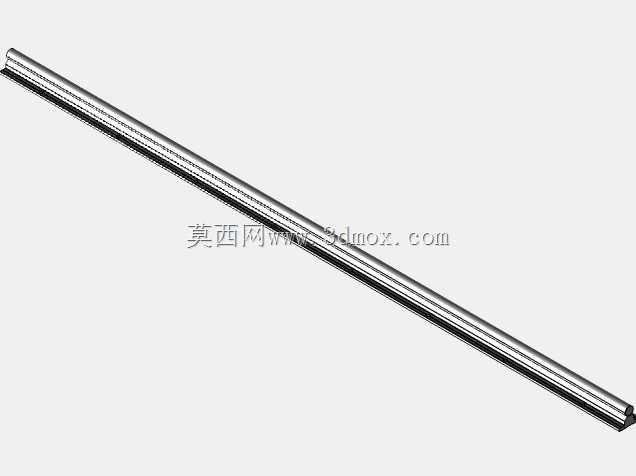

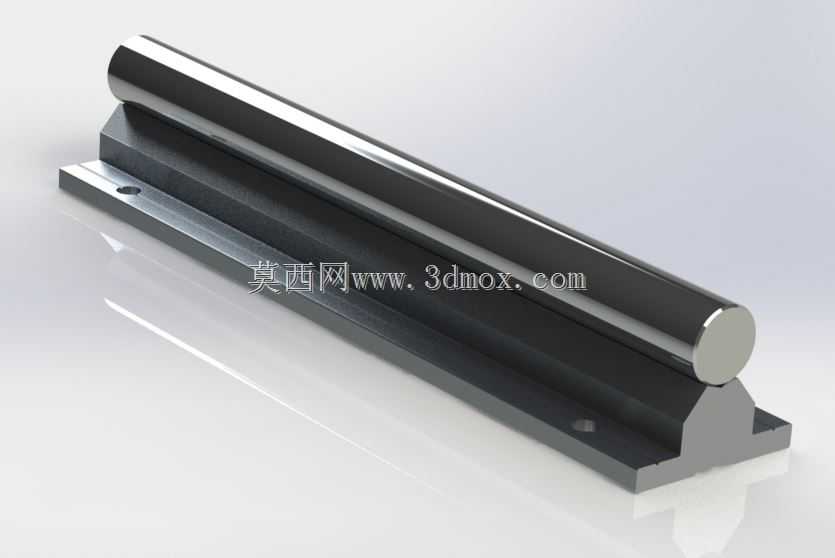

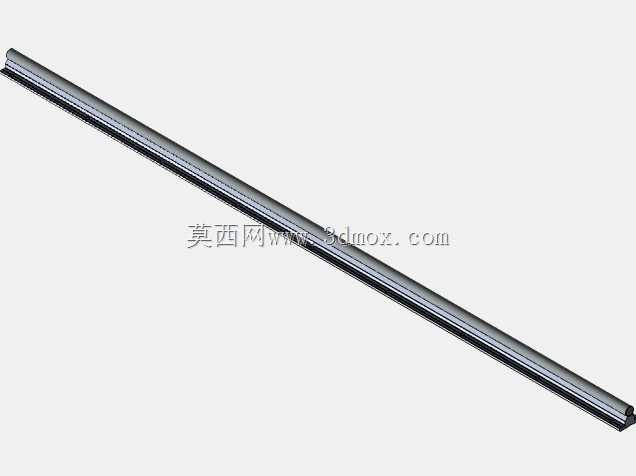

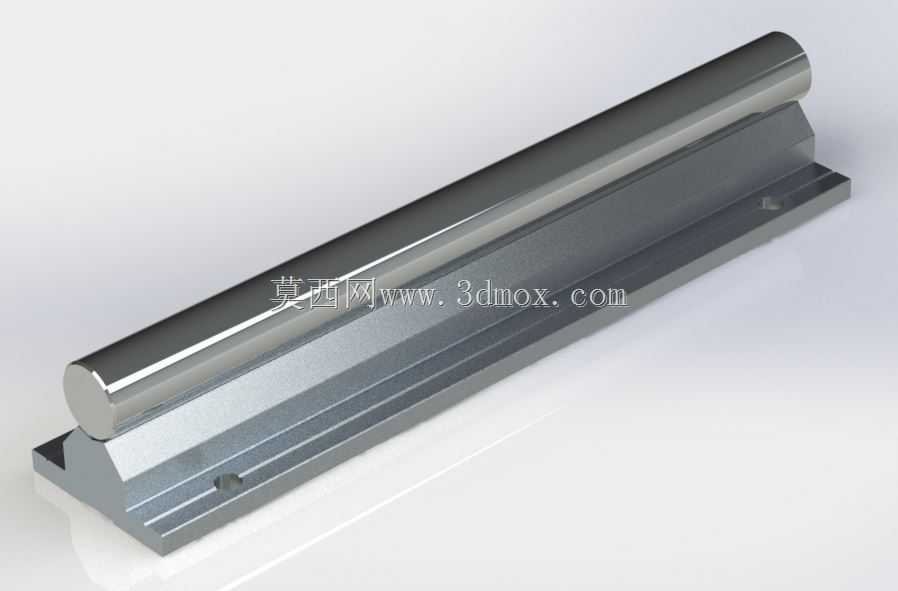

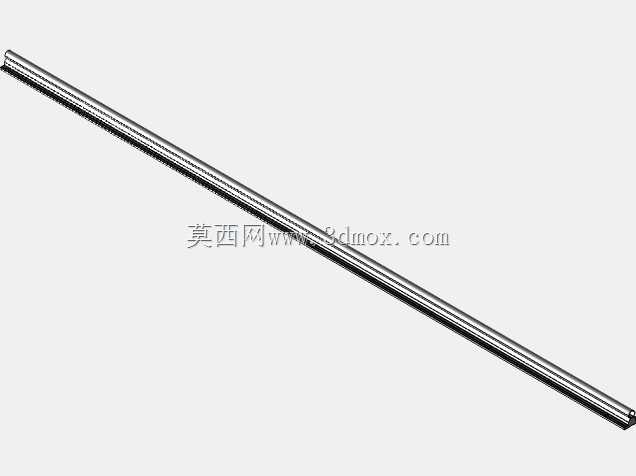

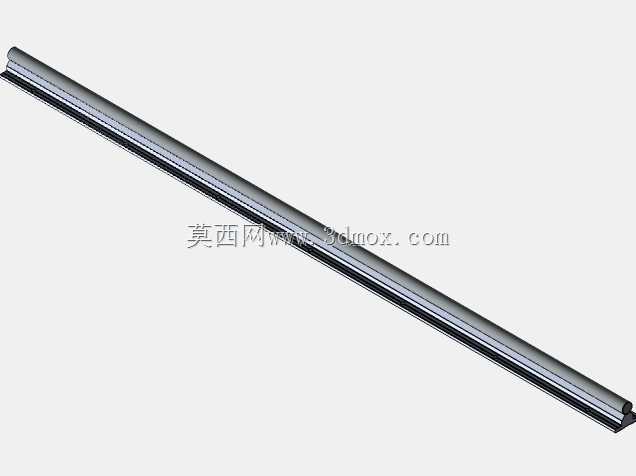

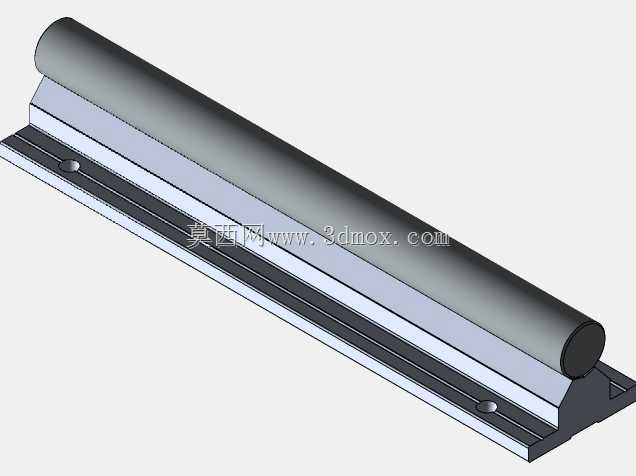

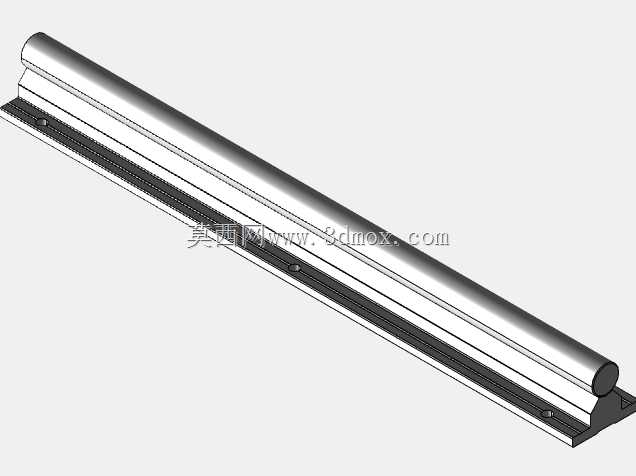

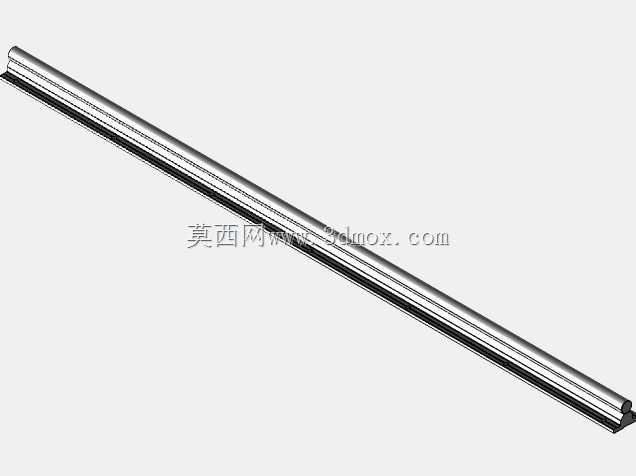

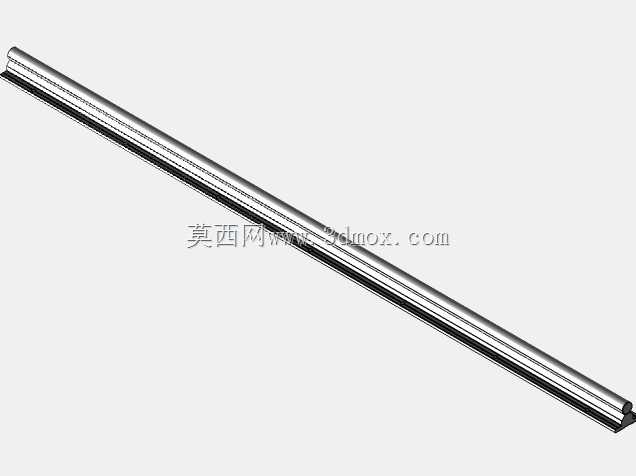

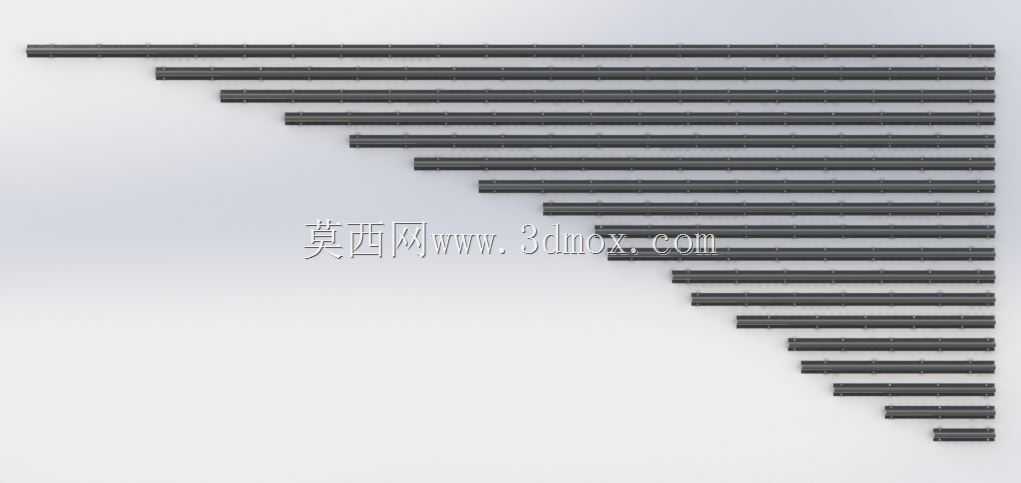

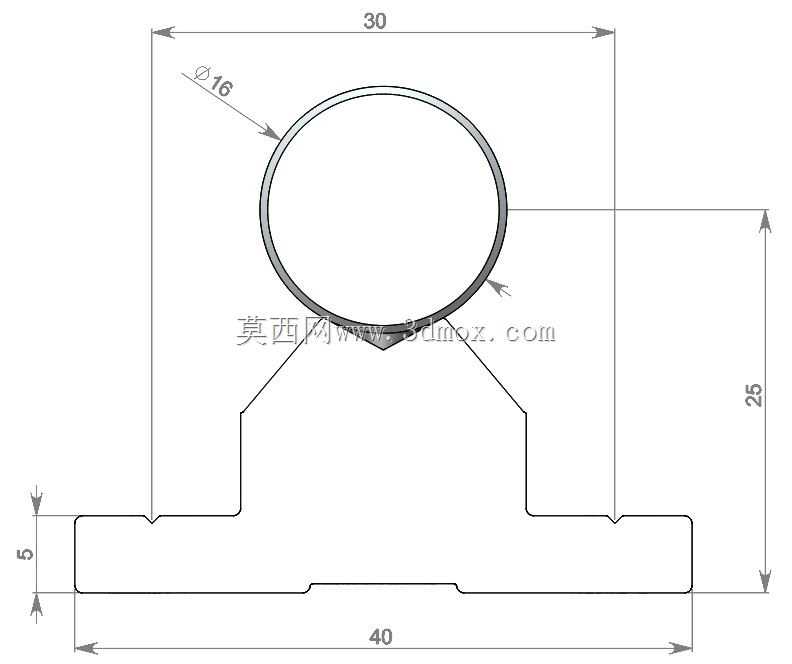

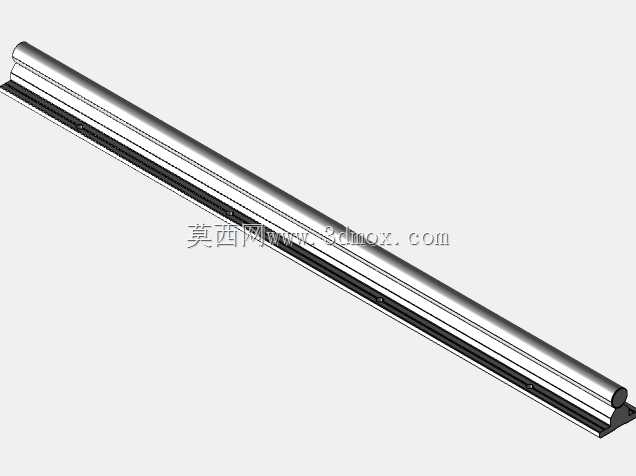

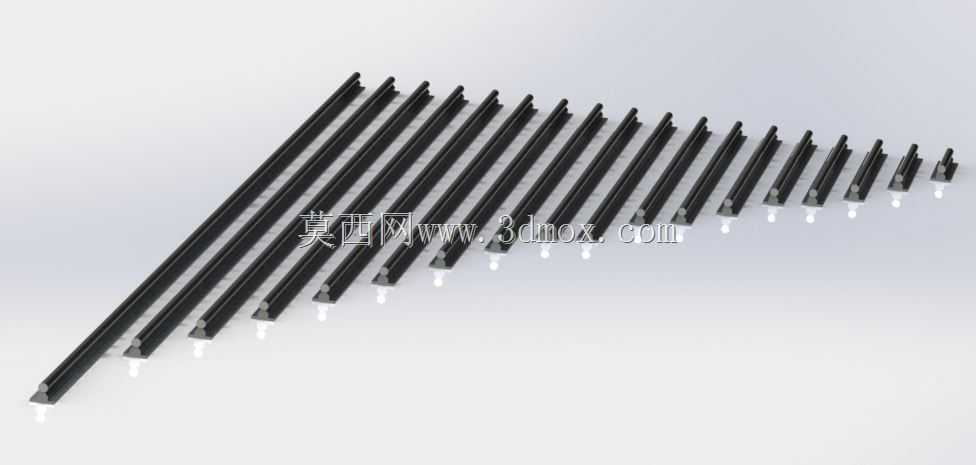

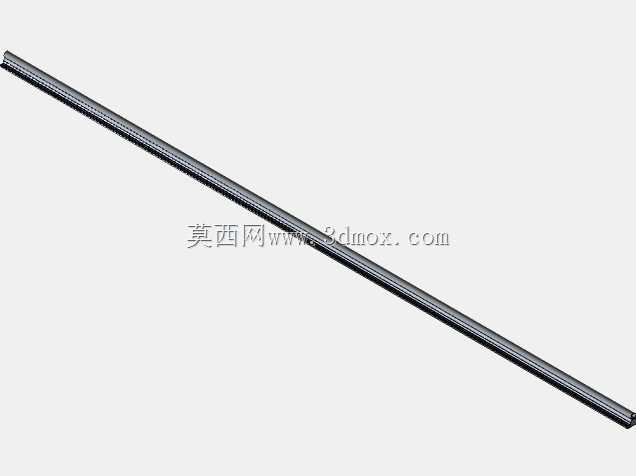

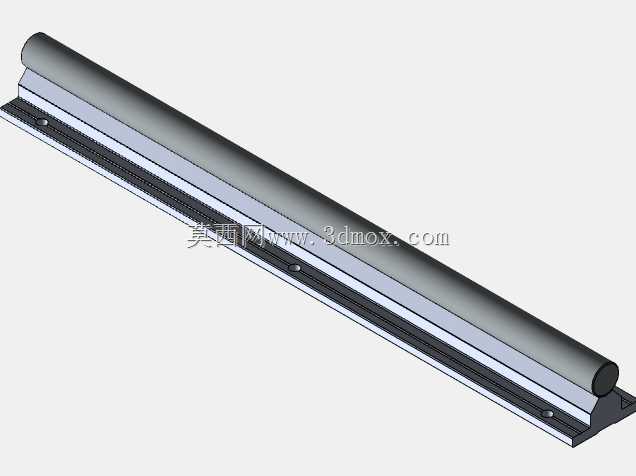

　　从实际安装边界来看，这套组件覆盖了常用的行程规格，从1400mm到3000mm的不同长度导轨，能适配多数中小型设备的轴向往复行程需求，导轨本身是标准16mm直径的淬硬轴承钢光轴，表面硬度达到HRC60-64，硬化层深度不小于1.2mm，即使长期承受滑块的滚动摩擦，也不容易出现表层剥落、磨损凹陷的问题。滑块的安装孔位是标准化的通孔布局，安装时不需要额外做定制转接板，直接通过内六角螺栓就能把滑块固定在设备的运动滑台上，导轨两端可以配套支撑座固定在设备机架上，安装时只需要保证两根平行导轨的等高差、平行度控制在0.05mm/m以内，就能保证滑块运行无卡滞、无爬行。

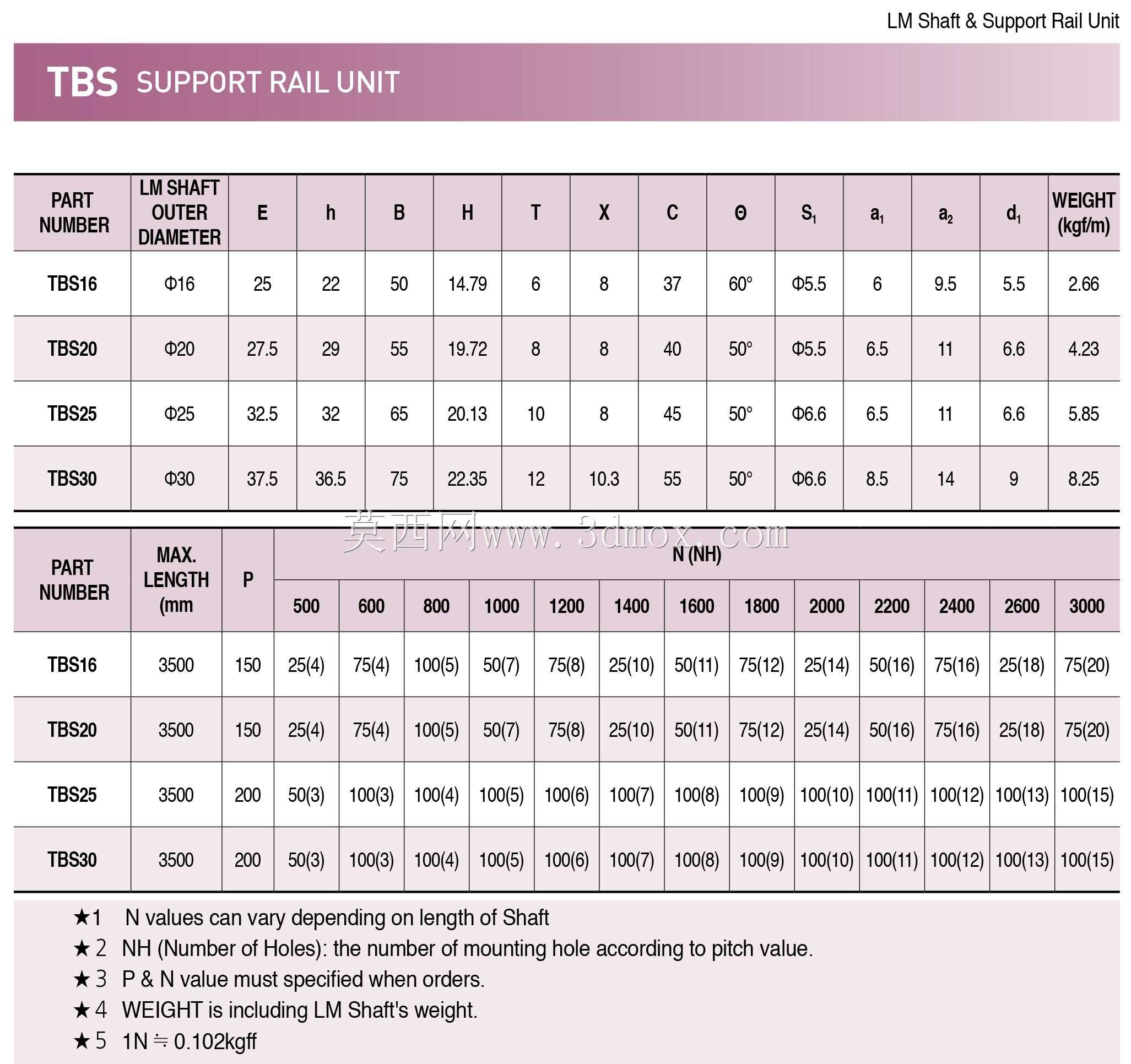

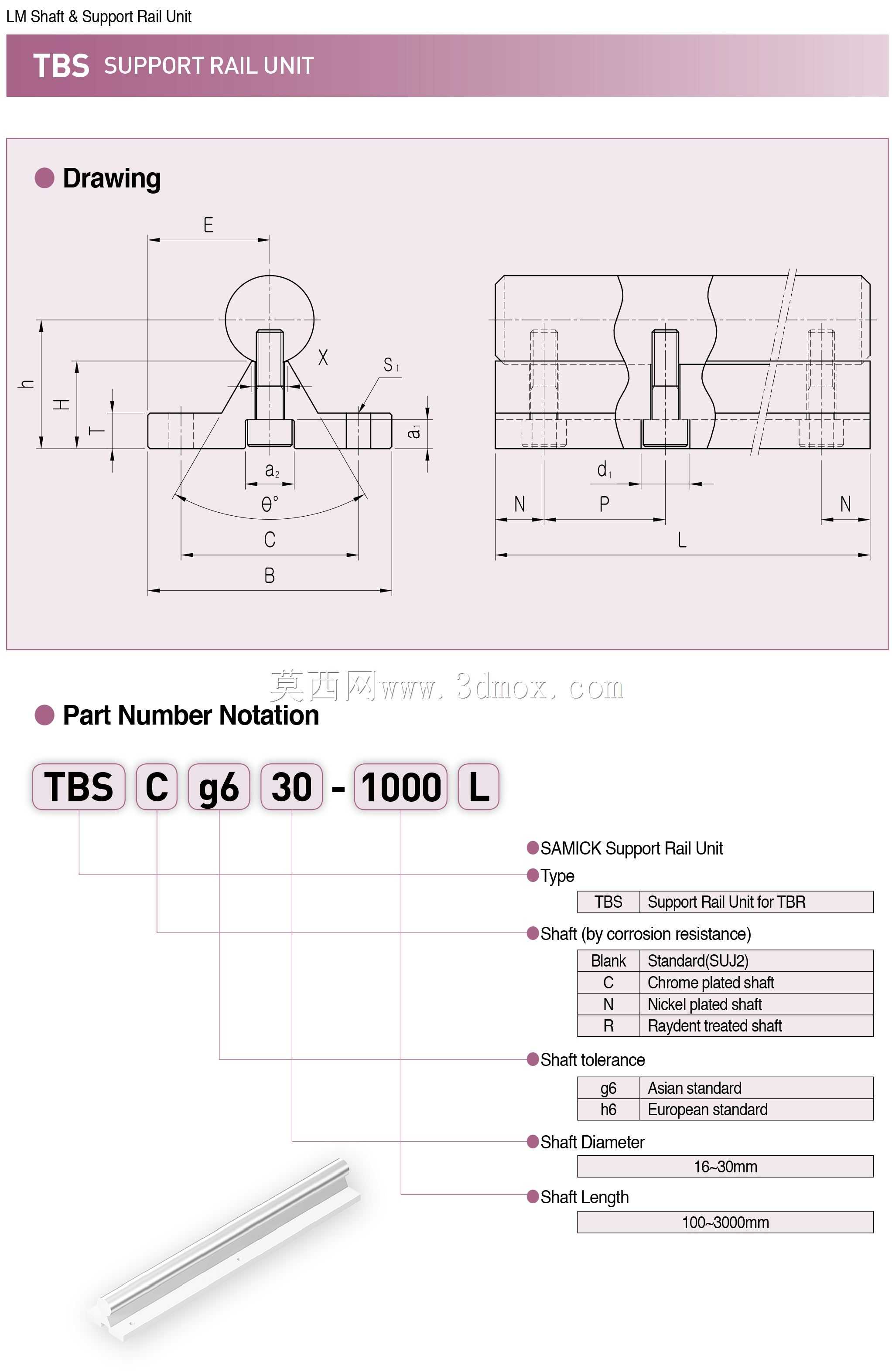

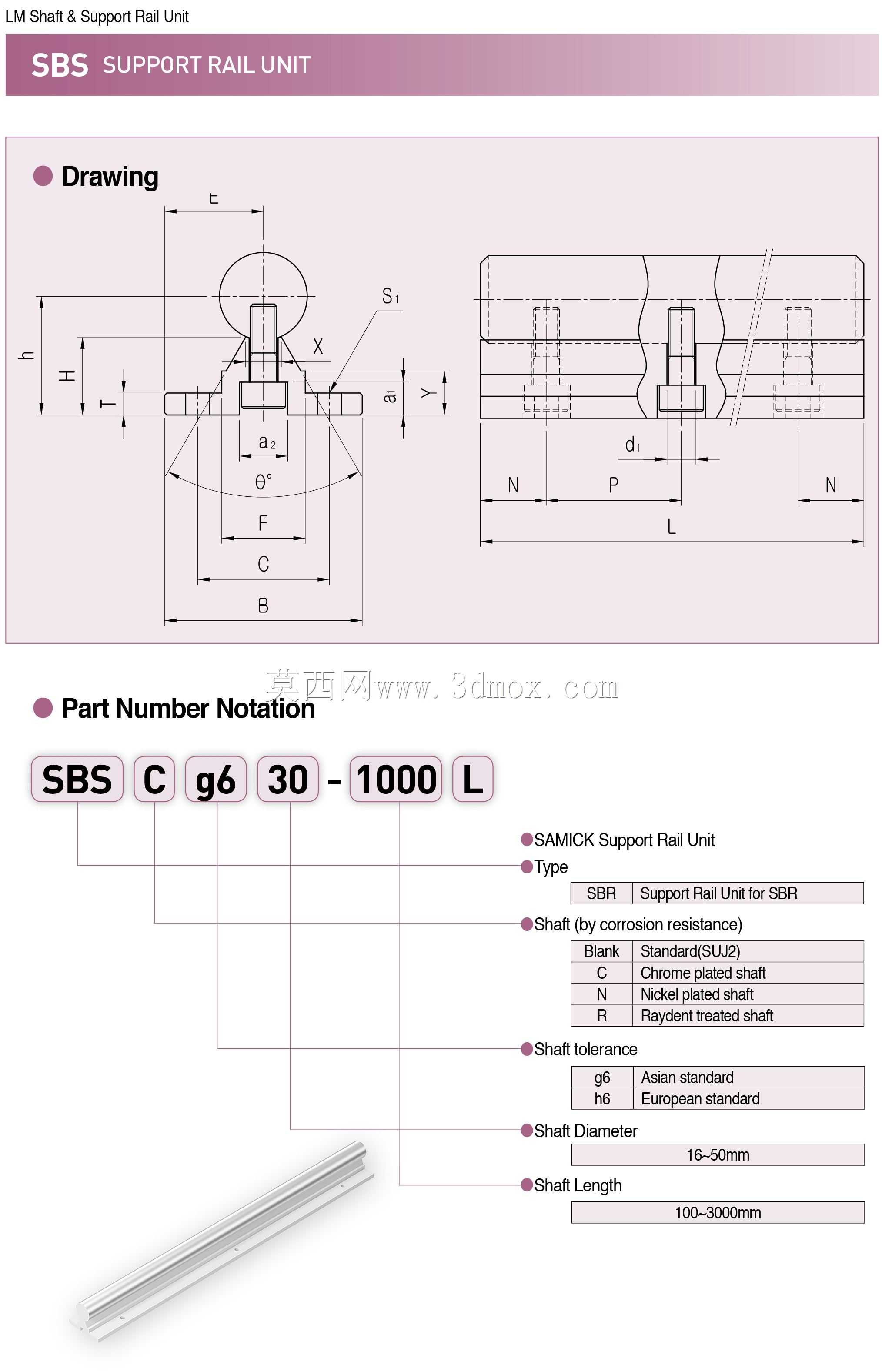

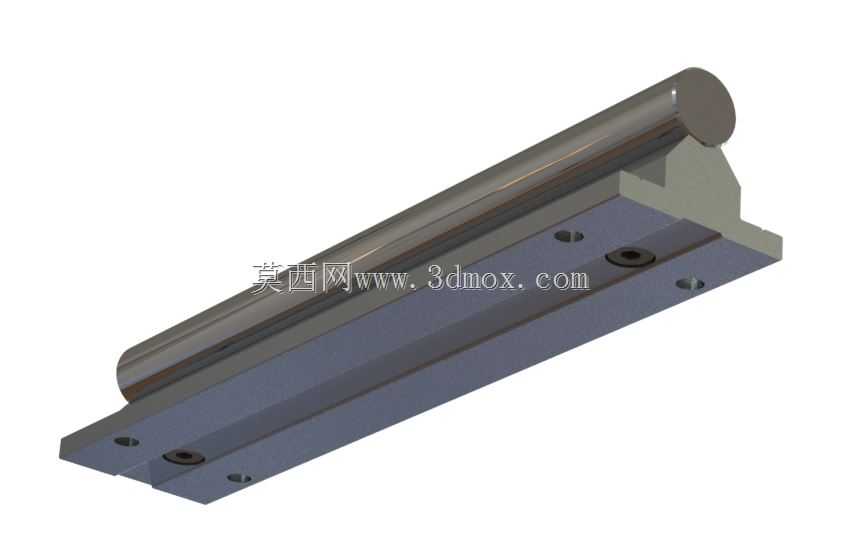

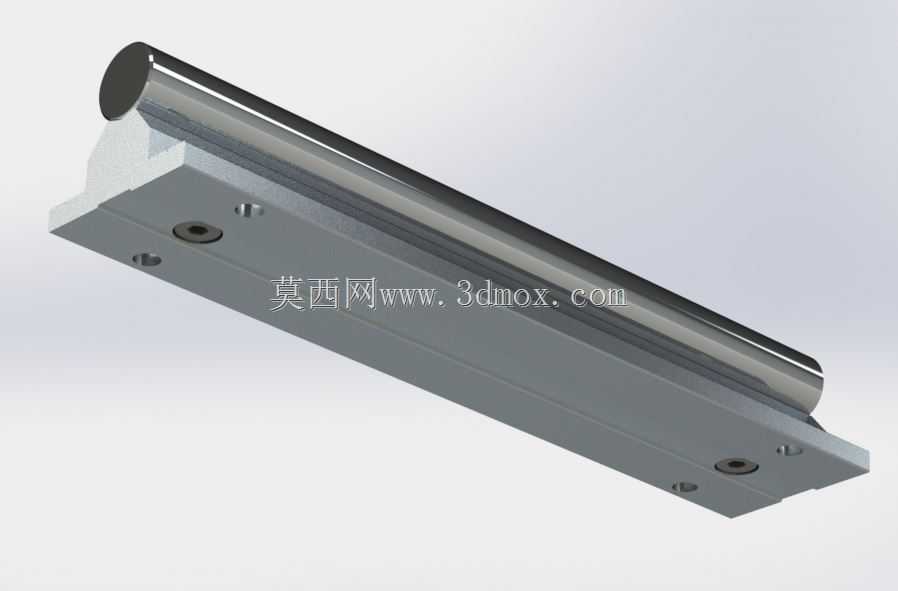

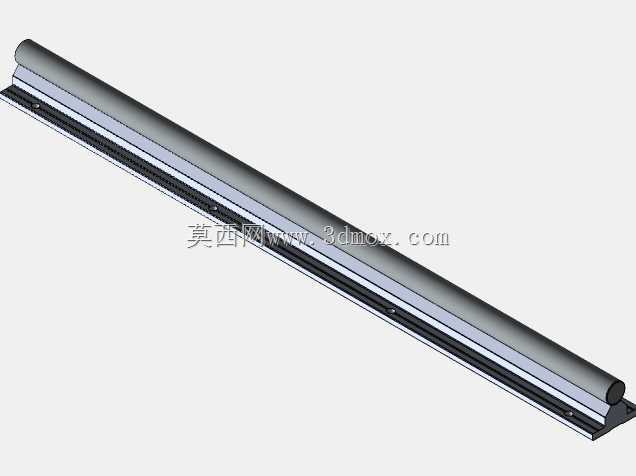

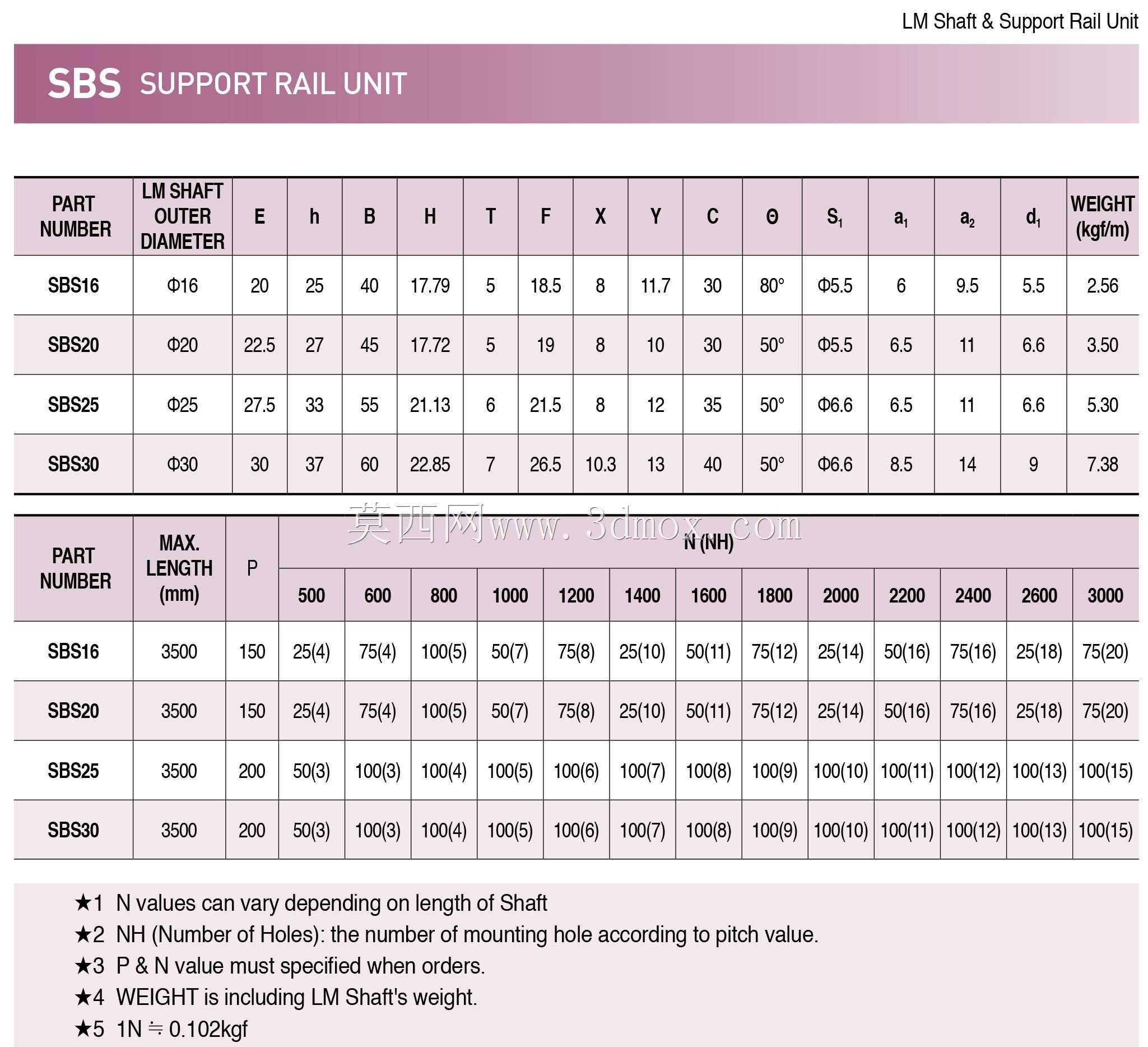

　　设计这套三维模型的时候，首先还原了滑块内部的滚珠循环路径，包括回流槽、保持架的卡位结构，还有两端的密封刮片结构——实际使用中，设备加工环境里难免有切屑、粉尘，密封刮片能把附着在导轨表面的杂物刮除，避免杂物进入滚道内部硌伤滚珠和滚道表面，很多现场设备出现滑块运行卡顿、异响的问题，大多是密封损坏后杂物进入滚道导致的，建模时把密封唇的倾斜角度、刮片和导轨表面的贴合间隙都做了还原，方便工程师在做整机防护设计的时候，参考滑块端部的结构尺寸预留防尘罩的安装空间。另外导轨的安装沉孔位置、孔距也按照实际量产的标准尺寸做了排布，不同长度的导轨对应不同的安装孔数量，工程师在做机架设计的时候，可以直接调用模型排布安装孔位，不用反复核对样本参数，减少选型阶段的尺寸核对工作量。

　　从功能特性上来说，这类滚珠滑块的运行阻力很小，静态摩擦系数和动态摩擦系数差值极小，即使是低速运动的时候也不会出现爬行现象，在点胶、喷涂这类需要匀速运动的工位上，能保证运动速度平稳，避免出现涂胶不均匀、喷涂厚度不一致的问题。相比方形滚珠直线导轨，SBR系列的圆形导轨对安装基准的加工精度要求更低，即使机架的安装面存在少量的平面度误差，也能通过导轨支撑座的微调补偿安装误差，降低设备的加工制造成本，适合中小型设备厂的批量装配场景，不需要太高的装配技能就能保证导轨的安装精度。另外滑块本身自带自润滑结构，内部的储油毡能在滚珠循环过程中持续给滚道提供润滑，日常维护只需要定期通过滑块上的油嘴注入润滑脂即可，不需要频繁拆解保养，能减少设备的停机维护时间。

　　在做整机结构布局的时候，工程师需要注意滑块的额定静载荷参数，当滑台上搭载的工件重量、加工反力的合力超过滑块额定静载荷的30%时，建议每根导轨上配置两个滑块，提升整体的承载能力和抗倾覆力矩性能，这套模型里也还原了双滑块并联安装时的间距参考，方便工程师根据自身的负载情况调整滑块的安装位置。另外导轨的长度选型要预留足够的滑块行程余量，避免滑块运行到行程端点时撞到支撑座，建模时已经把滑块的总长度、端部到安装孔的距离做了1:1还原，工程师在做行程限位设计的时候，可以直接测量模型的尺寸来确定限位开关的安装位置，避免出现行程超程、滑块脱轨的问题。很多现场调试时出现的滑块损坏问题，都是因为行程限位设置不当，滑块高速运行时冲出导轨端部，导致滚珠回流槽破裂、保持架变形，这类问题在设计阶段通过精准的三维模型校核就能完全避免。
