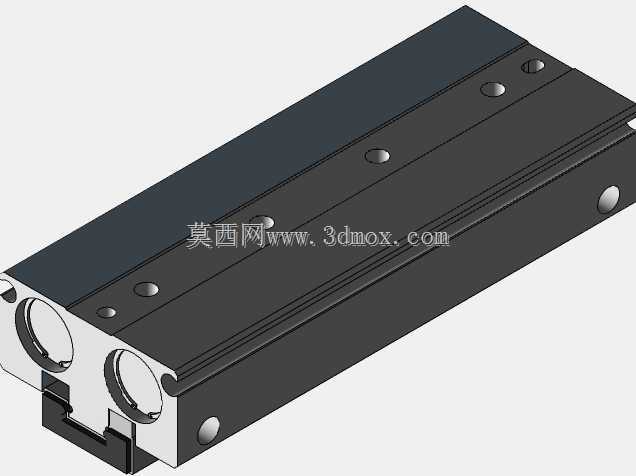

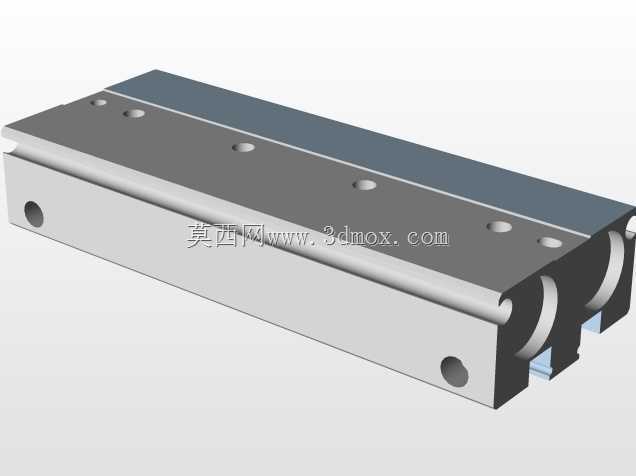

加长型线性导轨滑块组件结构设计

　　在自动化生产线的物料移栽工位、精密检测设备的位移平台、数控机床的进给轴系中，线性导向部件的性能直接决定了整套设备的运行精度与负载稳定性，本次呈现的加长型滑块结构，正是针对高刚性、长行程重载导向场景做的定向优化设计。从实际选型适配的角度看，这类加长滑块相比标准长度滑块，拥有更长的滚珠接触行程，在同等额定动负载下，能分散单个滚动体承受的接触应力，在频繁往复启停的工况下，可有效降低滚道面的点蚀风险，延长整体导向组件的维护周期。

　　设计过程中首先要匹配对应规格导轨的滚道曲率，滑块主体的安装基面做了精磨处理，平面度控制在0.02mm以内，保证和设备安装面贴合时不会产生附加内应力，避免预紧力出现不均匀偏移。滑块端面的回流器结构做了圆弧过渡优化，让滚珠在进出承载区时的换向冲击降到最低，在高速往复运动场景下，能有效降低运行噪音与振动幅值，适配1.5m/s以内的直线运动速度需求。滑块上表面预留的多个沉头安装孔，孔位公差严格按照线性传动部件的安装标准设计，可直接适配市面上同规格导轨的安装孔距，不需要额外做转接板加工，降低现场安装的调整工作量。

　　从安装边界尺寸来看，滑块总宽度与配套导轨宽度保持一致，滑块本体高度比标准滑块高出5mm，在保证内部滚珠回流通道空间足够的前提下，尽可能压缩了垂直方向的安装占用空间，适合安装空间紧凑的垂直升降导向场景。滑块侧面的密封件采用双唇口结构，内层密封负责阻隔滚道内的润滑脂溢出，外层密封可以阻挡加工现场的切削碎屑、粉尘进入滚道内部，在金属切削加工、木工加工这类多粉尘的工况下，也能保证导向组件的运行顺畅。滑块端部预留的油嘴接口，可兼容常规的黄油枪注油，也可对接自动润滑管路，在长时间连续运行的自动化产线中，能实现定时定量的润滑补给，不需要人工频繁停机维护。

　　在结构细节处理上，滑块的钢体部分采用轴承钢材质经淬火处理，滚道面硬度达到HRC58-62，保证足够的耐磨性能；回流器采用高强度工程塑料注塑成型，抗冲击性能强，在快速换向时不会出现变形卡滞的问题。滑块两端的防尘端盖和钢体之间采用密封胶条贴合，避免润滑脂从接缝处渗漏。针对不同的预紧力需求，该结构可通过调整钢球直径实现轻预紧、中预紧、重预紧三个等级的适配：轻预紧等级适合用于搬运、包装这类对阻力要求低的负载场景，中预紧等级适合用于精密检测、点胶这类对位移精度要求高的场景，重预紧等级适合用于机床进给、重载冲压上下料这类高刚性要求的场景。

　　实际应用中，这类加长滑块常成对使用，安装在平行布置的两根导轨上，作为移栽机构的承载导向部件，可承受垂直方向的重载，同时能抵消一定的倾覆力矩，在悬臂式移栽结构中优势尤为明显。设计时也考虑了互换性要求，滑块的滚道加工精度和同系列标准导轨完全匹配，现场更换时不需要重新做整套导轨的精度校准，只需要按照标准安装流程锁紧固定螺丝，就能恢复原有导向精度，大幅降低设备停机维护的时间成本。在三维建模过程中，所有配合面的公差、安装孔的位置度都按照实际加工要求做了参数化设定，可直接导出工程图用于生产加工，也可导入设备整体装配体中做干涉检查，提前预判安装过程中可能出现的空间冲突问题，减少现场调试的整改工作量。
