十字交叉型重载导轨滑移支撑机构

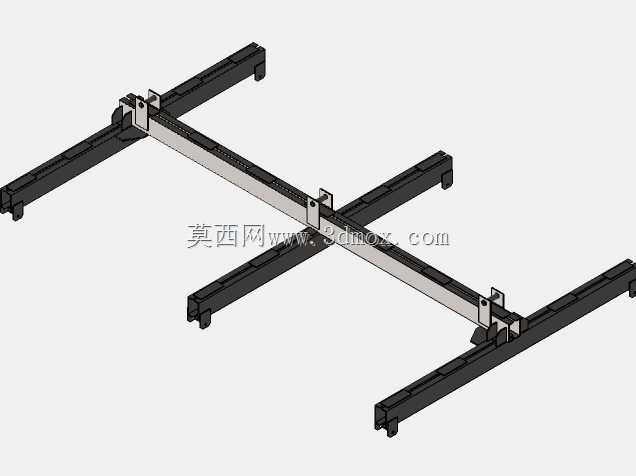

　　这套十字交叉布置的线性滑移支撑结构，常见于大跨度平面作业设备的承载导向场景，比如车间内的轻型物料移载台、平面喷涂作业的行走机架、光伏组件铺装的对位调整架这类需要在水平面两个正交方向实现平稳位移的设备上，区别于传统叠层十字滑台的厚重结构，这套机构采用两根平行长导轨作为纵向主承载梁，单根横向滑移梁跨接在两根纵向导轨的滑块上，既保证了大跨度下的结构刚性，又能大幅压缩整体安装高度，适配车间净高有限的改造场景。

　　从实际使用逻辑来看，纵向布置的两根平行导轨承担整个横向滑移组件以及上部搭载作业头的全部垂向载荷，导轨截面采用标准重载线性导轨的凹槽滚道设计，滑块内部预紧滚珠排可以抵消作业过程中产生的倾覆力矩，哪怕横向梁伸出到单侧极限位置，也不会出现滑块卡滞或者导轨形变超差的问题。横向梁本身采用挤压铝型材与钢板嵌合的结构，中部预留的通长T型槽可以直接固定上部作业模组的安装座，不需要额外打孔攻丝，现场调整作业头位置的时候只需要松开T型螺栓就能快速移位，适配不同幅面的作业需求。

　　设计阶段首先要核算的是安装边界尺寸，两根纵向导轨的平行度公差必须控制在每米0.02mm以内，否则横向梁滑移的时候会出现滑块偏载，长期运行会导致滚道点蚀失效。纵向导轨的两端都设计了硬限位挡块，挡块内部嵌有聚氨酯缓冲垫，当滑块运行到行程端点时，缓冲垫可以吸收80%以上的冲击动能，避免硬碰撞导致的导轨安装螺栓松动。横向梁与纵向滑块的连接面采用了定位销加螺栓的双重固定方式，安装的时候先通过定位销保证横向梁与纵向导轨的垂直度，再拧紧固定螺栓，从根源上避免安装偏差导致的运行阻力增大问题。

　　在功能特性上，这套结构没有采用复杂的驱动集成设计，预留的安装面可以适配同步带传动、齿轮齿条传动或者丝杠传动等多种驱动方式，用户可以根据实际的负载大小、运行速度要求灵活选配驱动组件。比如用于轻载高速的物料移载场景时，可以搭配同步带驱动，运行速度能达到1.2m/s以上，满足快速上下料的节拍要求；如果是用于重载的板材对位场景，就可以搭配齿轮齿条驱动，单根横向梁的承载能力可以提升到150kg以上，完全覆盖中轻型作业设备的负载需求。

　　实际安装的时候需要注意，纵向导轨的安装基准面必须做铣平处理，平面度公差不低于IT7级，如果是安装在铝型材机架上，需要在导轨背部加装钢质调整垫片，避免铝型材长期受力产生蠕变导致导轨精度下降。横向梁上的三个滑块安装座采用了一体化加工工艺，三个安装面的共面度控制在0.01mm以内，保证横向导轨安装后不会出现扭曲变形，滑块运行全程的阻力波动不超过15%。另外在导轨的侧面预留了润滑脂注油嘴的安装位置，日常维护的时候不需要拆解设备，直接通过注油嘴就能给滑块滚道补充润滑脂，大幅降低后期运维的工作量。

　　不同于市面上常规的一体式十字滑台，这套分体式的结构可以根据用户的实际行程需求自由裁切导轨长度，不需要定制特殊规格的型材，不管是1米跨度的小型作业台还是4米跨度的大型移载机架，都能通过拼接标准长度导轨的方式实现，大幅降低非标设备的设计和制造成本。在一些需要频繁调整设备布局的柔性生产线上，这种模块化的导轨支撑结构可以快速拆解重组，不需要重新加工大型结构件，适配多品种小批量的生产模式需求。
