SKF6200深沟球轴承剖视结构展示

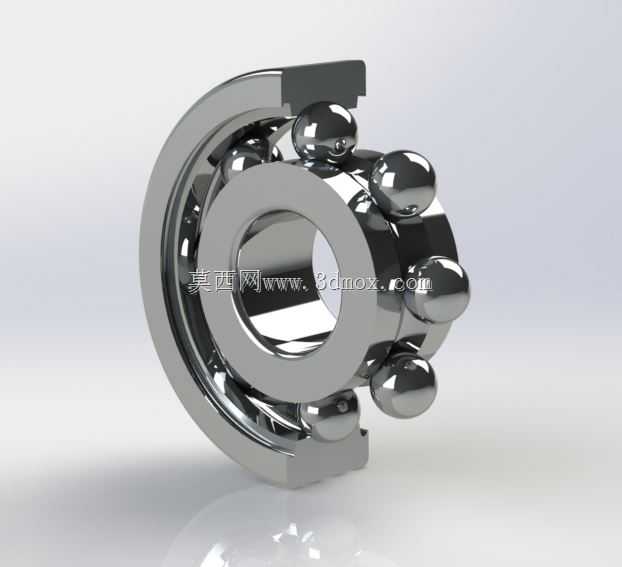

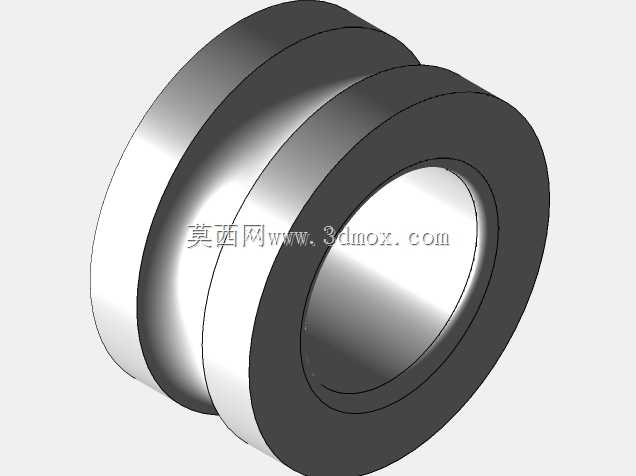

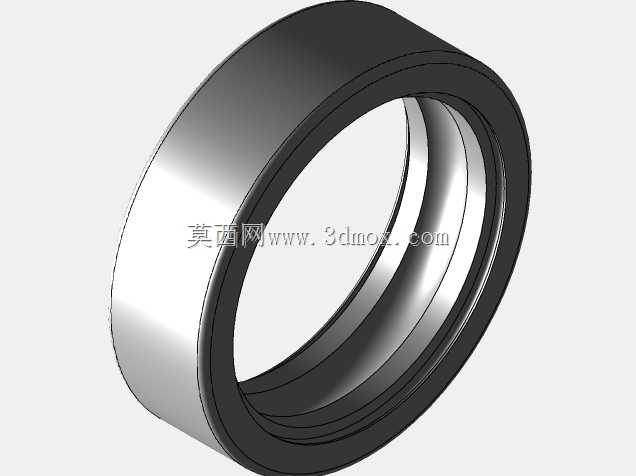

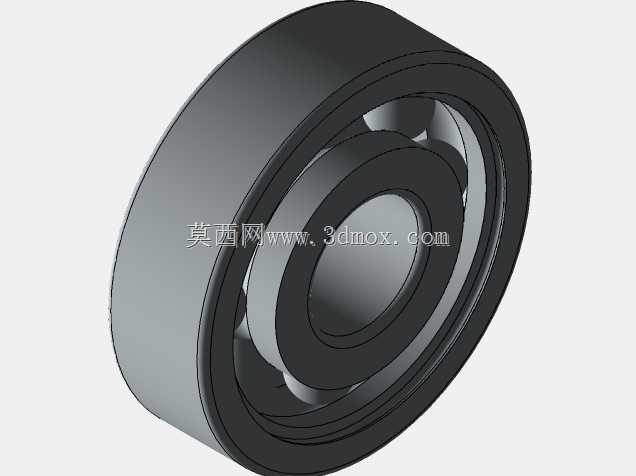

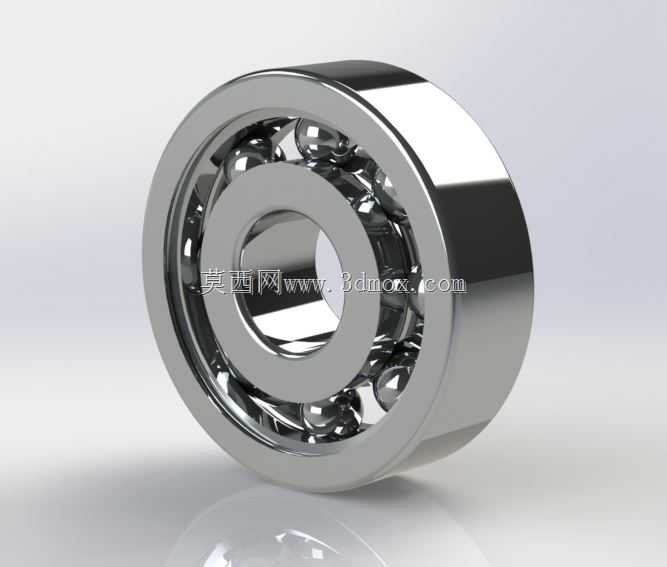

　　在各类旋转传动机构的设计选型中，深沟球轴承是应用覆盖范围最广的支撑类零件，这款SKF6200型号的轴承，常出现在中小型电机输出端、小型输送线辊筒支撑端、家用机电产品转轴、轻工机械传动工位等对径向载荷有核心需求，同时可承受少量轴向载荷的工况场景中。做三维结构设计时，很多新手容易忽略轴承安装边界的细节校验，这款模型做了半剖展示结构，能清晰看到内圈、外圈、滚动体、保持架的配合关系，在做装配干涉检查时，可以直观核对轴肩高度、轴承座孔挡边的尺寸是否合理——要知道实际装配中，轴肩过高会顶到轴承保持架，运行时持续摩擦会快速升温导致润滑脂失效，轴肩过低则无法给内圈提供足够的轴向定位面，设备启停的反向冲击容易让轴承内圈出现窜动。

　　从实际使用的角度看，这类开式深沟球轴承的适用转速区间很宽，在脂润滑状态下可以满足多数中低转速传动需求，若工况有更高转速要求，同尺寸带防尘盖或密封圈的变体也能直接替换安装位，不用改动周边配合结构。设计这款轴承的三维模型时，核心要保证滚道曲率与钢球直径的匹配度，钢球与内外圈滚道的接触角符合深沟球轴承的设计规范，保持架的兜孔间隙要留足钢球运转时的热膨胀空间，不能出现卡滞的结构问题。

　　做设备装配设计时，这款轴承的内圈与轴采用基孔制过渡配合，外圈与轴承座孔采用基轴制过渡配合，安装时要注意压装受力面的选择：压装内圈时力只能作用在内圈端面，压装外圈时力只能作用在外圈端面，绝对不能通过滚动体传递压装力，否则会在钢球和滚道表面造成压痕，直接导致轴承运转异响、精度下降。很多小型设备的故障点都出在轴承选型或安装细节上，比如在有轻微轴向冲击的工位，错误选用了只能承受纯径向载荷的轴承套类零件，运行不到几百小时就出现窜动磨损，而6200这类深沟球轴承的结构特性，刚好能覆盖这类小载荷双向轴向定位的需求，不用额外增加轴向定位的止推结构，能有效压缩传动部位的整体结构尺寸。

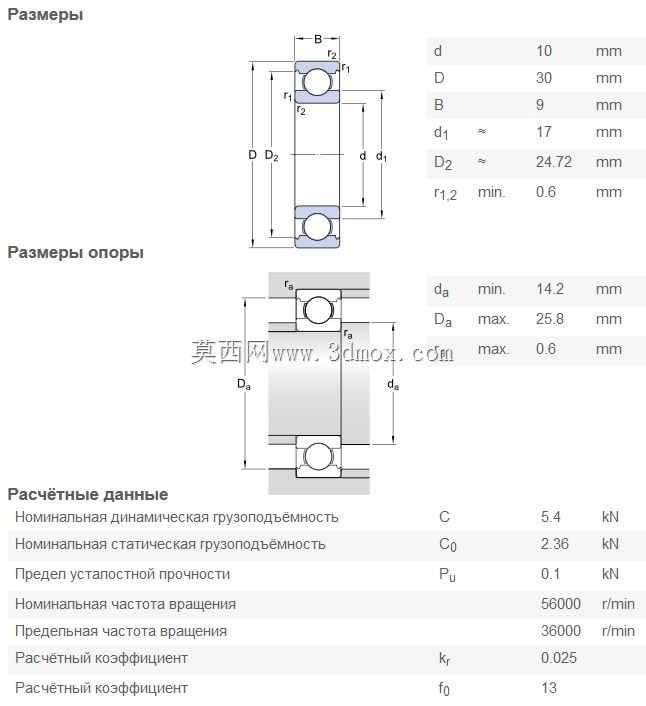

　　从外形安装边界来看，这款轴承的内孔、外径、宽度尺寸都符合标准深沟球轴承的尺寸系列，在做模块化设计时，可以直接将其纳入标准件库调用，不用每次重复绘制滚道、钢球、保持架的细节结构，能大幅提升装配图的绘制效率。做运动仿真时，这个剖视模型也能直观展示钢球在滚道内的公转、自转运动状态，方便给非机械背景的项目参与方讲解传动支撑的工作原理，避免纯二维图纸带来的理解偏差。在做维护性设计时，也可以借助这个模型核对轴承安装位的拆卸空间，保证拉马的爪脚能顺利卡住内圈或外圈端面，不用在后期维护时通过焊接、破坏性切割的方式拆卸失效轴承，降低设备运维的时间成本与零件损耗。
