SKF6000型深沟球轴承三维结构设计

　　在常规轻载传动系统的旋转支承环节，这类深沟球轴承是应用覆盖范围极广的基础零部件，从民用小型电机的输出端支承，到轻工输送线的从动辊轴座，再到小型机床进给机构的辅助定位端，都能见到同结构系列轴承的应用身影。区别于重载推力轴承或调心滚子轴承的定向适配场景，6000系列属于轻系列深沟球结构，主打低摩擦阻力、高极限转速、径向承载为主兼顾少量轴向载荷的使用特性，适配转速较高、载荷波动不大的连续运转工况。

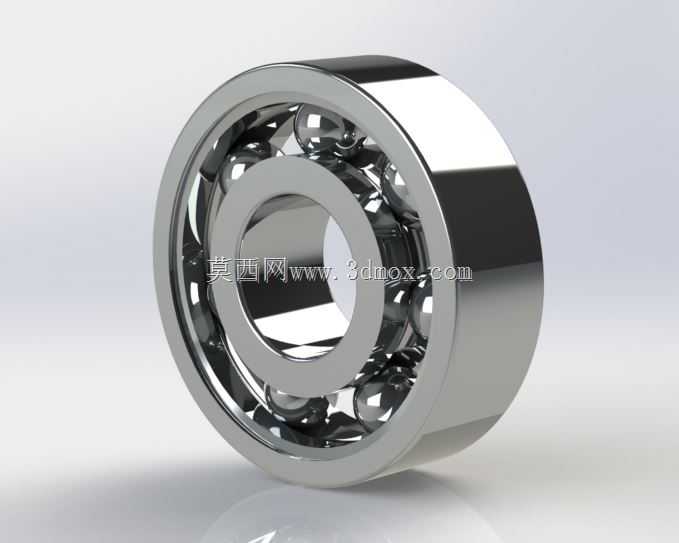

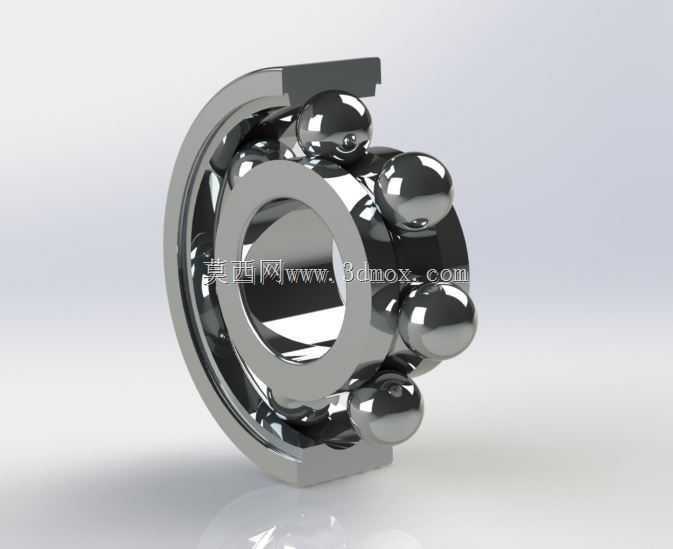

　　从结构设计逻辑来看，该轴承采用经典的四点接触式深沟滚道构型，内圈与外圈的滚道曲率半径略大于钢球直径，既保证滚动体在滚道内的顺畅滚动，又预留了微量的轴向窜动空间，可补偿安装过程中轴系的微小同轴度误差，避免因安装对中偏差导致的早期磨损。滚动体采用等直径精密钢球，沿圆周方向均匀排布，相邻钢球之间通过冲压浪形保持架分隔，保持架的兜孔间隙经过合理匹配，既不会因间隙过大导致钢球在运转中发生碰撞异响，也不会因间隙过小限制钢球的自转自由度，保证高速运转时的稳定性。

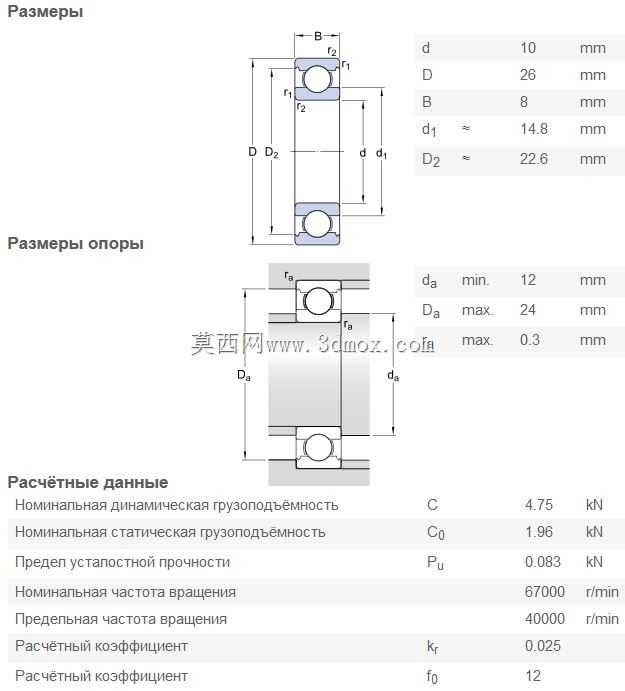

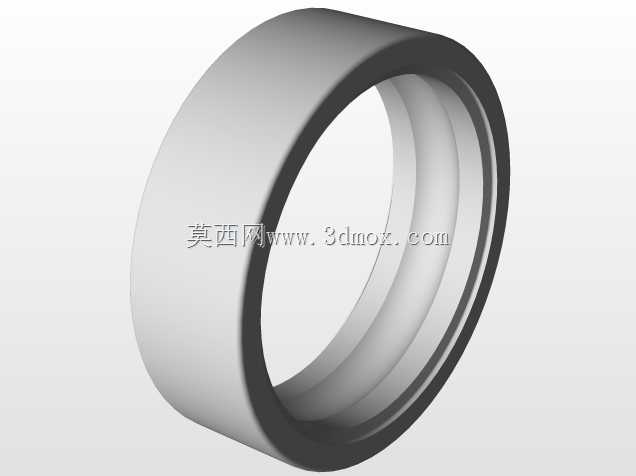

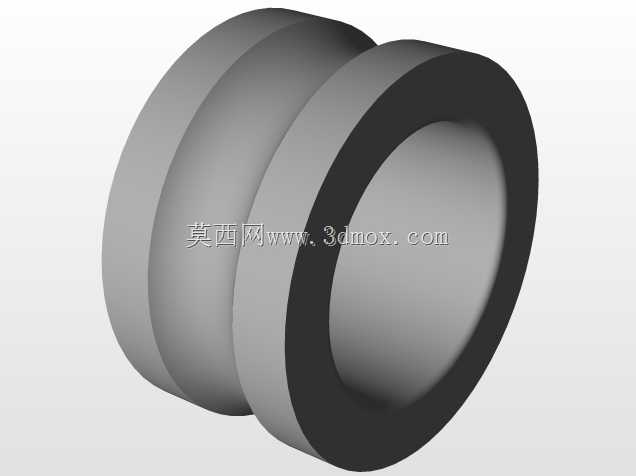

　　尺寸边界方面，该型号轴承的内圈孔径为10mm，适配直径10mm的光轴配合安装，安装时轴的配合公差通常选取k6级过渡配合，保证内圈与轴同步旋转无相对打滑；外圈外径为26mm，适配安装座的孔公差多选取H7级间隙或过渡配合，方便装配拆卸的同时保证外圈的定位精度；轴承整体宽度为8mm，安装时需要在轴肩与座孔位置预留对应的定位台阶，轴肩高度不超过内圈挡边高度，座孔挡边高度不超过外圈挡边高度，避免拆卸时顶持滚动体造成轴承损伤。

　　实际选型应用中，这类轴承多用于承受纯径向载荷的工况，当设备存在少量轴向窜动需求时，也可承受一定数值的双向轴向载荷，其轴向承载能力通常不超过额定径向载荷的四分之一，若轴向载荷占比过高，会导致钢球与滚道的接触角偏移，加剧局部磨损缩短使用寿命。在润滑方式选择上，低转速工况可采用脂润滑，填充适量的锂基润滑脂即可满足长期运转需求，高转速工况则可搭配油雾润滑或油气润滑系统，降低滚动接触表面的摩擦温升。

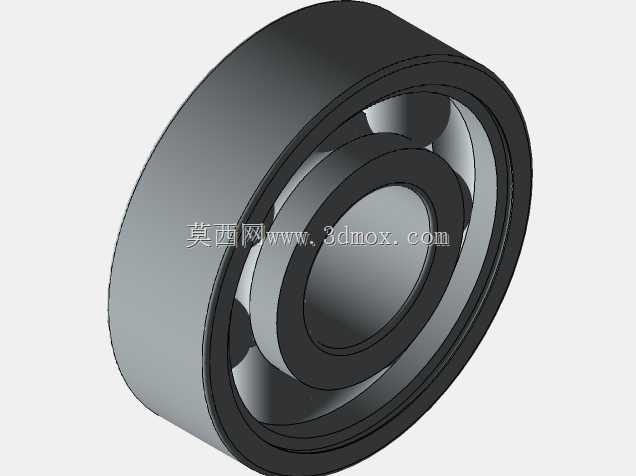

　　建模过程中需要重点关注滚道曲率的匹配关系，内圈滚道曲率中心与外圈滚道曲率中心的偏移量直接决定了轴承的接触角与承载特性，钢球与滚道的接触应力需要通过赫兹公式校核，保证额定动载荷满足设计寿命要求。保持架的建模需要重点考虑兜孔的位置度公差，所有兜孔的中心必须位于同一分度圆上，相邻兜孔的角度误差控制在极小范围内，避免钢球装入后出现卡滞。此外，轴承的密封结构如果采用双面防尘盖设计，还需要在内外圈上加工对应的防尘盖卡槽，卡槽的深度与宽度需要与防尘盖的配合尺寸匹配，防止运转过程中防尘盖脱落。

　　在设备装配环节，这类轴承的安装通常采用冷压法，使用专用套筒顶持内圈端面将轴承压装到轴上，禁止直接敲击外圈或滚动体，避免滚道表面产生压痕影响运转精度。拆卸时需要使用拉马勾住内圈端面施力，同样禁止通过拉动外圈来拆卸轴承，防止保持架受力变形。日常运维中，需要定期检查轴承的运转温升与异响情况，若出现异常噪音或温升过高，需要及时检查润滑状态与磨损情况，避免故障扩大影响整台设备的运行。
