SKF6204深沟球轴承三维结构设计

　　在各类旋转传动机构的设计选型中，深沟球轴承是应用覆盖范围极广的支撑类零件，这款6204规格的轴承，常出现在中小型电机输出端、输送机托辊辊筒内部、普通车床进给箱传动轴、小型减速机输入输出轴位、家用电机转轴支撑等场景中，承担径向载荷为主、同时可承受一定比例双向轴向载荷的支撑作用，是传动链路里保障旋转精度、降低摩擦损耗的核心基础零件。

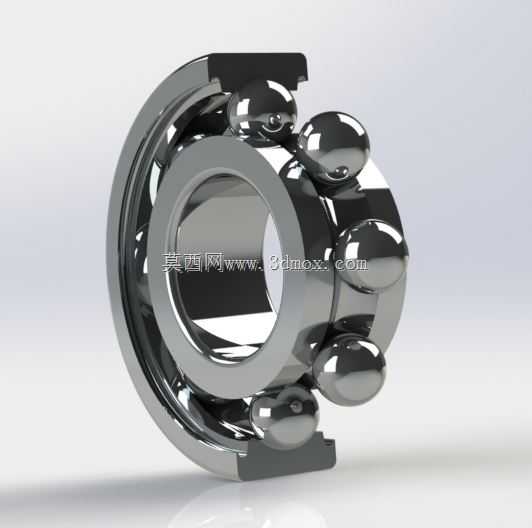

　　从实际使用的功能逻辑来看，这类轴承的核心作用是为旋转轴提供稳定的径向约束，同时允许轴件围绕自身轴线做低摩擦回转，在安装到位后，轴承内圈与轴颈采用过盈配合随轴同步转动，外圈与轴承座孔采用过渡或小间隙配合固定在机座结构上，滚动体在内外圈的滚道之间做滚动运动，将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的功率损耗与零件磨损速率。保持架的作用是均匀分隔每一颗滚动体，避免相邻钢球在运转过程中直接接触产生额外摩擦与碰撞，同时引导滚动体在滚道内有序循环，在非承载区还能对滚动体起到一定的兜持作用，防止钢球脱落。

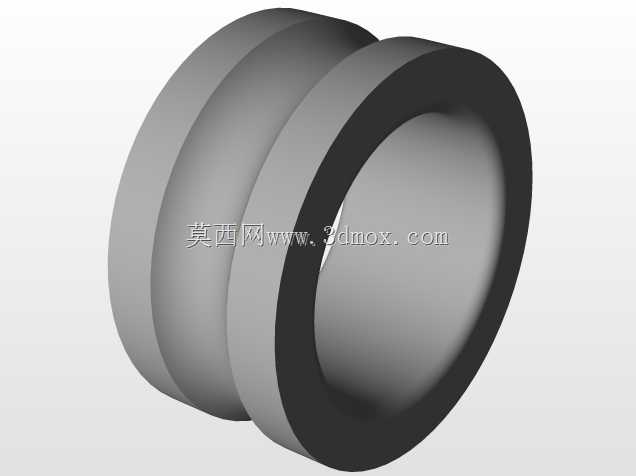

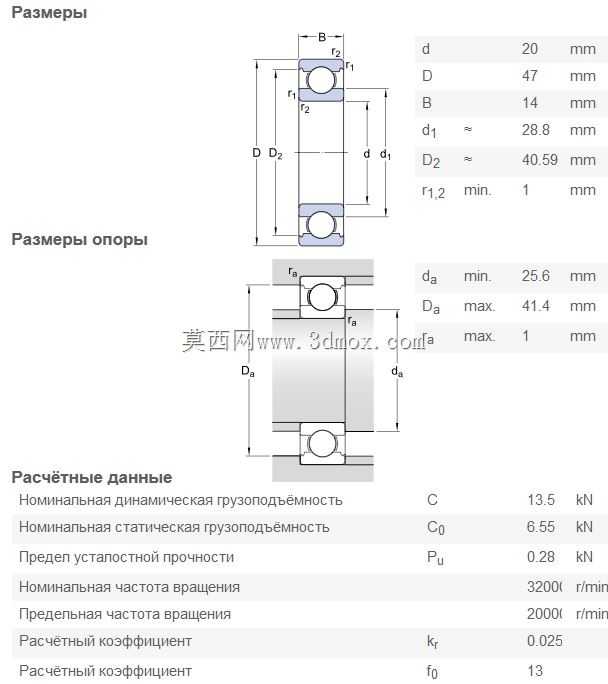

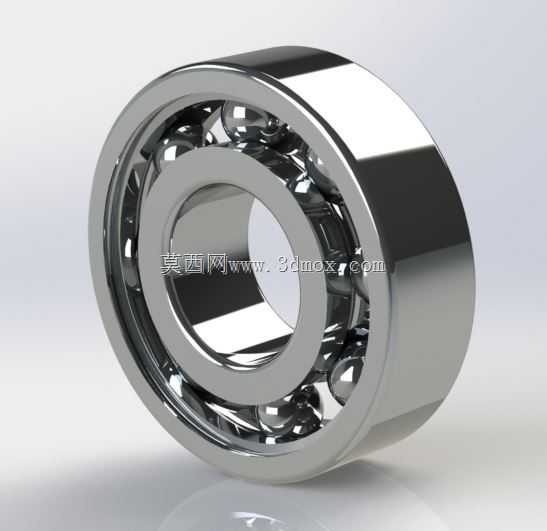

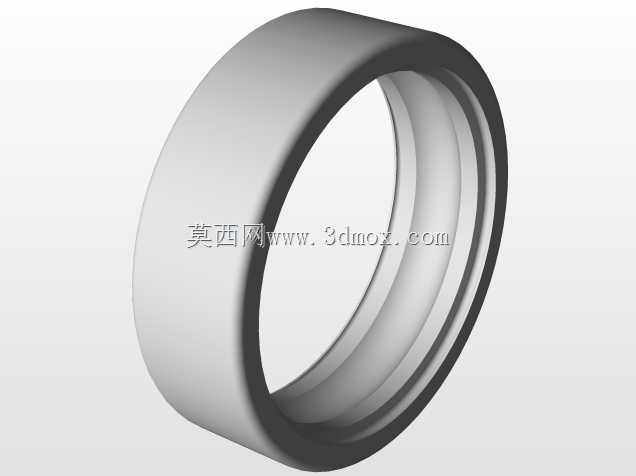

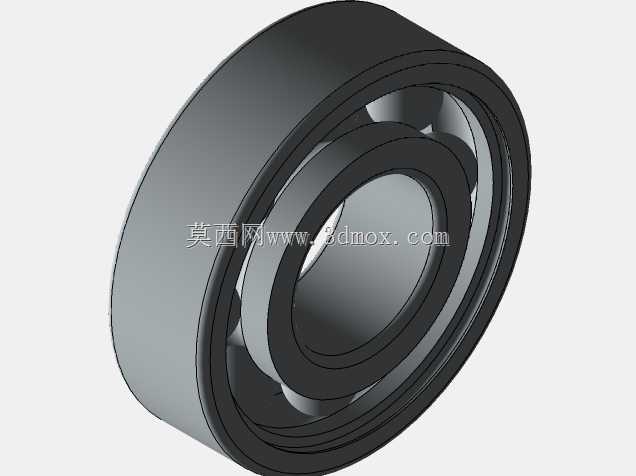

　　从三维建模的设计思路出发，还原这款轴承的结构时，首先要明确核心安装边界尺寸：内圈内径为20mm，对应适配的标准轴颈直径尺寸，外圈外径为47mm，对应轴承座安装孔的配合尺寸，轴承整体宽度为14mm，是选型时确定轴向安装空间的核心参数。建模过程中需要先确定内外圈的滚道曲率半径，深沟球轴承的滚道曲率通常略大于钢球半径，保证钢球与滚道之间为点接触状态，兼顾承载能力与低摩擦特性；钢球的直径与数量需要匹配6204轴承的额定承载参数，钢球中心分布的节圆直径要结合内外径尺寸合理计算，保证钢球装入后内外圈的壁厚满足强度要求，不会在额定载荷下出现滚道变形或压溃问题。保持架的结构采用浪形冲压保持架的常见形式，兜孔的尺寸要略大于钢球直径，预留出润滑脂的存储空间，同时保证钢球在兜孔内有微小的活动余量，适配运转过程中的微小偏斜。

　　在实际设备的安装场景中，这类轴承的安装需要注意配合面的公差匹配，轴颈的加工公差通常选取k6等级，座孔公差选取J7等级，既保证内圈与轴的同步转动无相对滑动，又保证外圈在座孔内不会出现蠕动磨损。安装时优先采用压装方式，通过专用套筒将压力均匀施加在待压装的套圈端面上，禁止通过滚动体传递压装力，避免钢球与滚道表面出现压痕损伤，影响后续运转精度与使用寿命。在常规工况下，这类轴承的润滑通常采用锂基脂润滑，装配时在滚道与保持架间隙内填充适量润滑脂，可在较长周期内无需补充润滑，降低设备维护频次；在转速较高的应用场景中，也可采用稀油润滑方式，通过油路将润滑油输送到轴承位置，带走运转产生的热量同时带走磨屑，延长轴承使用寿命。

　　从结构特性来看，6204属于深沟球轴承的标准规格，这类轴承的结构简单，使用维护方便，相比同尺寸的其他类型轴承，摩擦系数更低，极限转速更高，既可以在常温常规工况下长期稳定工作，也能通过特殊的热处理工艺与密封结构设计，适配一定程度的高温、粉尘工况，比如在农业机械、纺织机械、小型工程机械的传动部位，都能看到同规格轴承的应用。在三维建模过程中，还原这类标准件的结构时，需要严格遵循标准件的尺寸规范，保证模型的安装尺寸与实际零件完全一致，这样在后续的整机装配设计中，才能准确完成干涉检查、安装空间校核，避免实际生产装配时出现尺寸不匹配的问题。同时建模时对滚道表面、钢球表面的细节还原，也能在做装配动画、渲染展示时，更真实地呈现轴承的结构组成与工作原理，方便用于技术方案展示、装配工艺指导等场景。
