八吨级管道检修焊接作业支撑钢架结构

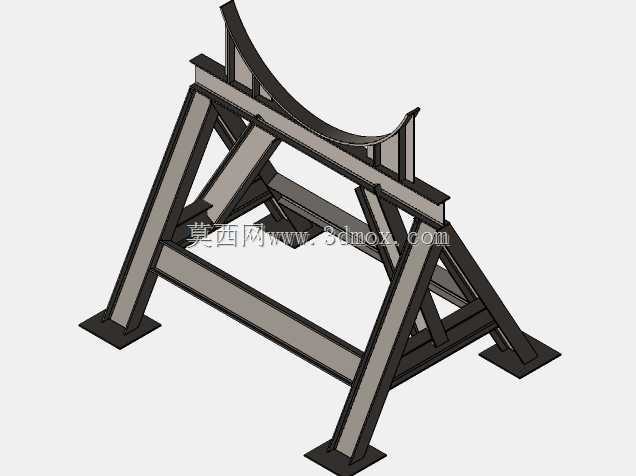

　　在长输管线、厂区工艺管道的日常运维与技改作业场景中，管道的定期检测、焊缝补焊、管件更换是高频作业内容，这类作业往往需要在管道架设的高空位置搭建稳定的作业支撑结构，既要承载作业人员与随身工器具的重量，也要为焊接、检测设备提供稳固的操作站位，避免作业过程中支撑结构晃动影响焊接质量或检测精度，同时还要满足不同管径、不同架设高度管道的作业适配需求。这款八吨级支撑钢架正是针对这类作业场景设计的承载结构，整体采用桁架式管架拼接结构，主承重肢采用圆管型材焊接成型，通过三角形稳定构型分散竖向载荷与水平侧向力，四个支脚均配置方形安装底板，可通过膨胀螺栓与地面基础或下部承载平台固定，也可在底板下方加装调平垫块适配不平整的作业地面，

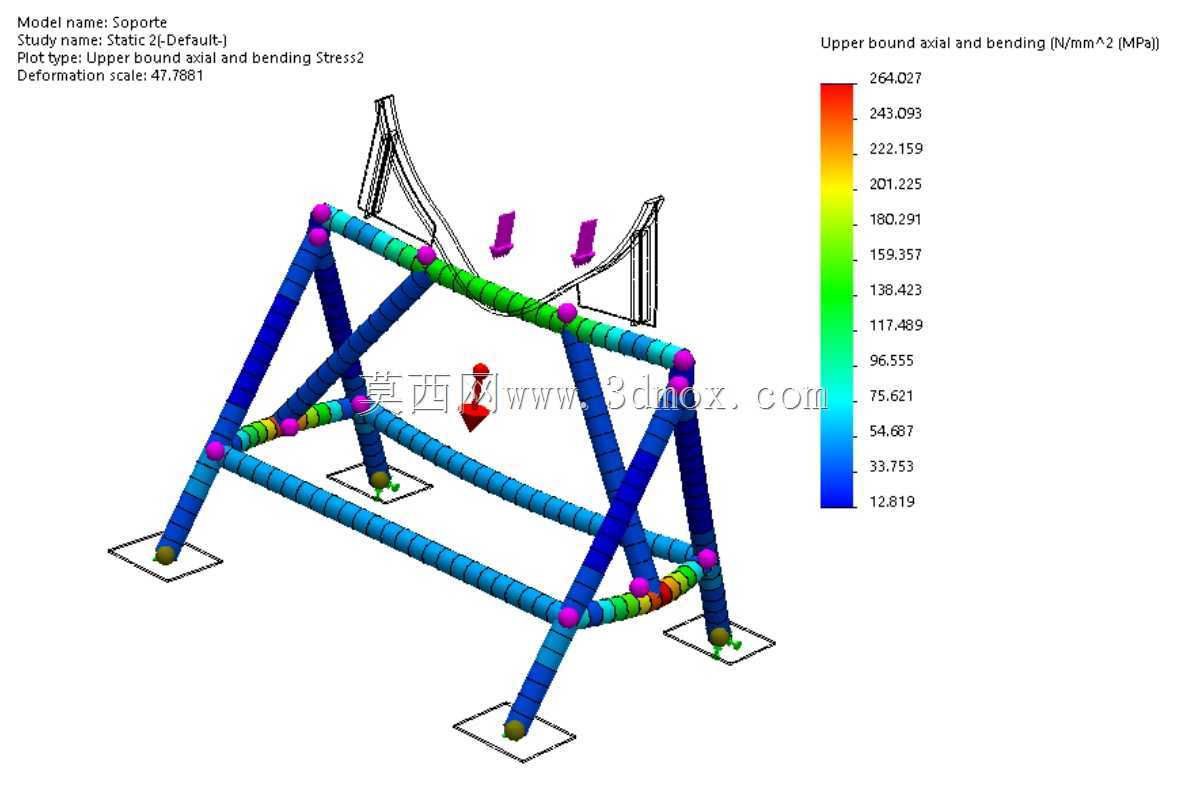

　　保障整体结构的水平度与稳定性。从结构受力设计来看，整体框架的主斜撑与横撑采用等径圆管拼接，节点位置采用满焊连接，所有受力节点都做了圆弧过渡处理避免应力集中，在承载作业载荷时，竖向荷载会通过上部的管道承托横梁传递到两侧的斜向支撑肢，再通过支脚底板分散到基础面，水平方向的作业晃动载荷则通过下层的横向连接撑杆抵消，从应力云图的分布可以看出，结构的最大应力出现在上部横梁与斜撑的连接节点位置，其余杆件的应力水平均远低于材料许用值，预留了足够的安全冗余，满足八吨额定承载下的结构强度要求。上部的承托横梁设计为可适配不同管径管道的弧面接触结构，作业时可将待检修的管道段架设在横梁的承托点位上，两个承托点位之间预留了足够的操作空间，

　　方便作业人员对管道底部的焊缝进行检查、打磨与补焊作业，不需要额外搭设悬挑作业平台，框架的内部空间也可临时放置焊接设备、探伤仪器与工器具，减少作业过程中反复取放工具的动线长度。在安装边界方面，四个支脚的安装点位呈矩形分布，横向与纵向的支脚间距经过优化，既保证了支撑的稳定性，也不会占用过多的作业场地空间，支脚的高度可根据现场管道的架设高度进行适配调整，若作业位置较高，可在支脚下方接长同规格圆管并加装横向连系撑，保障接长后的结构整体刚度；若在狭窄的管廊区域作业，也可适当调整斜撑的安装角度，缩小整体结构的占地宽度，适配狭窄空间的作业需求。不同于现场临时焊接的简易支架，这款支撑结构的所有杆件规格、节点连接形式都经过受力验算，

　　在额定承载下不会出现杆件变形、节点开焊的问题，作业时不需要反复对临时支架进行加固，可大幅提升管道检修焊接作业的准备效率，同时也能规避临时支架失稳带来的作业安全风险。结构整体采用模块化拼接设计，各段杆件之间可通过法兰或套管快速连接，转运时可拆解为单根杆件，方便在厂区管廊、野外管线等车辆难以直达的作业区域通过人工搬运进场，不需要大型吊装设备配合安装，适配多种复杂作业现场的进场条件。在实际作业应用中，这款支架不仅可用于管道的检修焊接支撑，也可作为小型工艺设备安装时的临时承重架，或者管线铺设过程中的临时管墩使用，在长距离管线铺设作业中，可提前将支架布置在管线的设计标高点位，直接将管道段架设在支架上进行组对焊接，不需要反复使用吊车悬吊管道调整位置，能有效降低吊装设备的使用时长，提升管线铺设的作业效率。结构的所有外露杆件表面都可做防腐涂装处理，适配户外露天作业的耐腐蚀需求，即使在潮湿的厂区环境或者野外露天存放，也不会出现严重的锈蚀问题，可重复周转使用于多个作业项目，降低运维作业的工装成本。
