田宫遥控车SRB齿轮箱盖替换结构设计

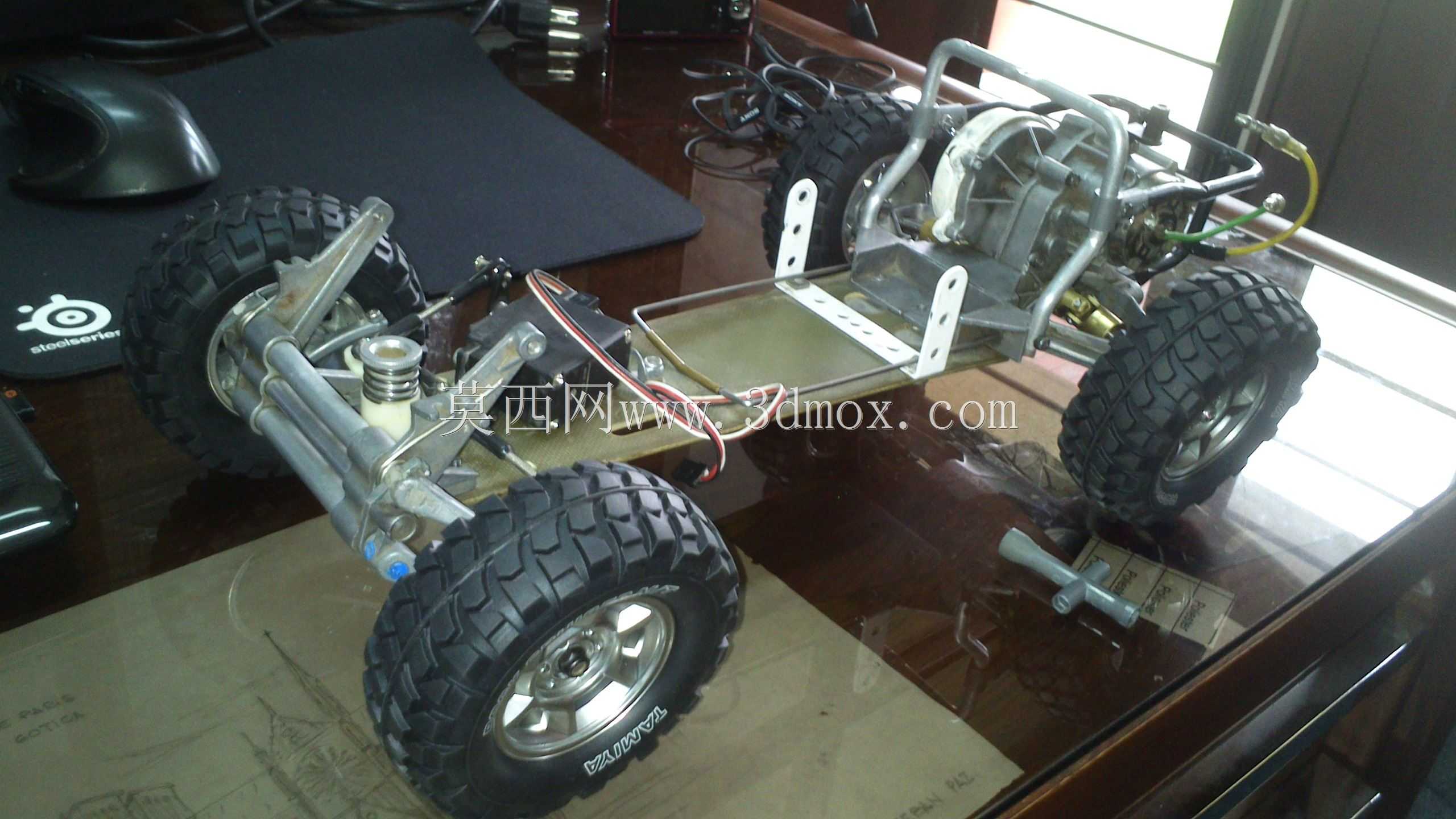

　　在遥控模型车的日常使用场景中，传动系统的齿轮箱属于核心防护与承载部件，尤其是田宫SRB系列这类经典后驱越野遥控车，原厂齿轮箱盖多为注塑成型件，在长期越野颠簸、飞坡冲击以及砂石剐蹭的工况下，很容易出现安装柱断裂、密封边缺损、外观磨花的问题，不少玩家遇到这类损坏时，原厂配件采购周期长、成本偏高，自行替换设计的齿轮箱盖就成了兼顾实用性与成本的选择。

　　从实际设备用途来看，这个替换齿轮箱盖首先要承担齿轮腔的密封防护作用，阻挡行驶过程中卷入的泥沙、灰尘进入齿轮啮合区域，避免齿轮副出现磨粒磨损，延长传动齿轮的使用寿命；其次要承担齿轮轴端的定位支撑作用，盖体上的轴承安装位需要和原厂箱体的轴承位保持同轴度，避免齿轮轴出现偏载，导致传动阻力增大、齿轮打齿的问题；另外还要兼顾外观的完整性，替换后的盖体需要和原厂箱体的安装孔位完全匹配，不需要对原有车体结构做额外打孔、切削改造，直接替换损坏的原厂件即可完成装配。

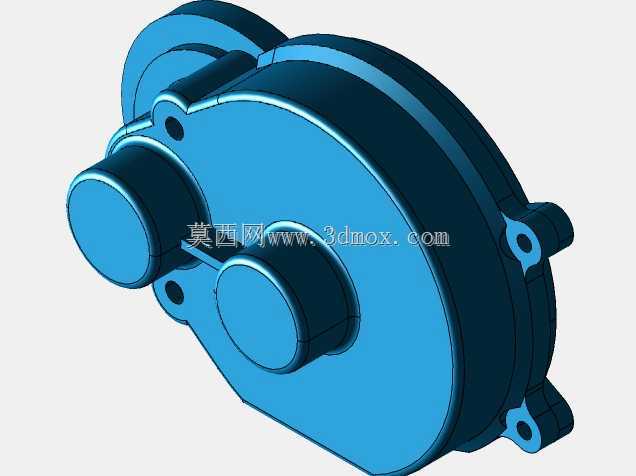

　　在功能特性的设计上，这个替换件首先做了安装柱的加强处理，原厂盖体的安装柱因为壁厚偏薄，在螺丝锁紧力过大或者飞坡冲击时很容易从根部断裂，设计时将安装柱的根部做了R角过渡，同时适当增加了安装柱周边的壁厚，在不影响整体装配间隙的前提下，提升了安装位的抗冲击强度；其次优化了密封边的结构，原厂盖体的密封边是平面结构，和箱体结合时如果密封胶涂抹不均匀很容易出现渗油、进灰的问题，设计时在盖体结合面增加了一圈浅凹槽，装配时可以在凹槽内嵌入细O型圈或者填充密封硅脂，提升腔体的密封性能；另外针对3D打印的成型特性，对盖体的壁厚做了均匀化处理，避免出现壁厚突变导致的打印翘曲、层间结合力不足的问题，所有边角都做了圆角过渡，减少打印过程中的支撑需求，同时降低使用过程中应力集中的风险。

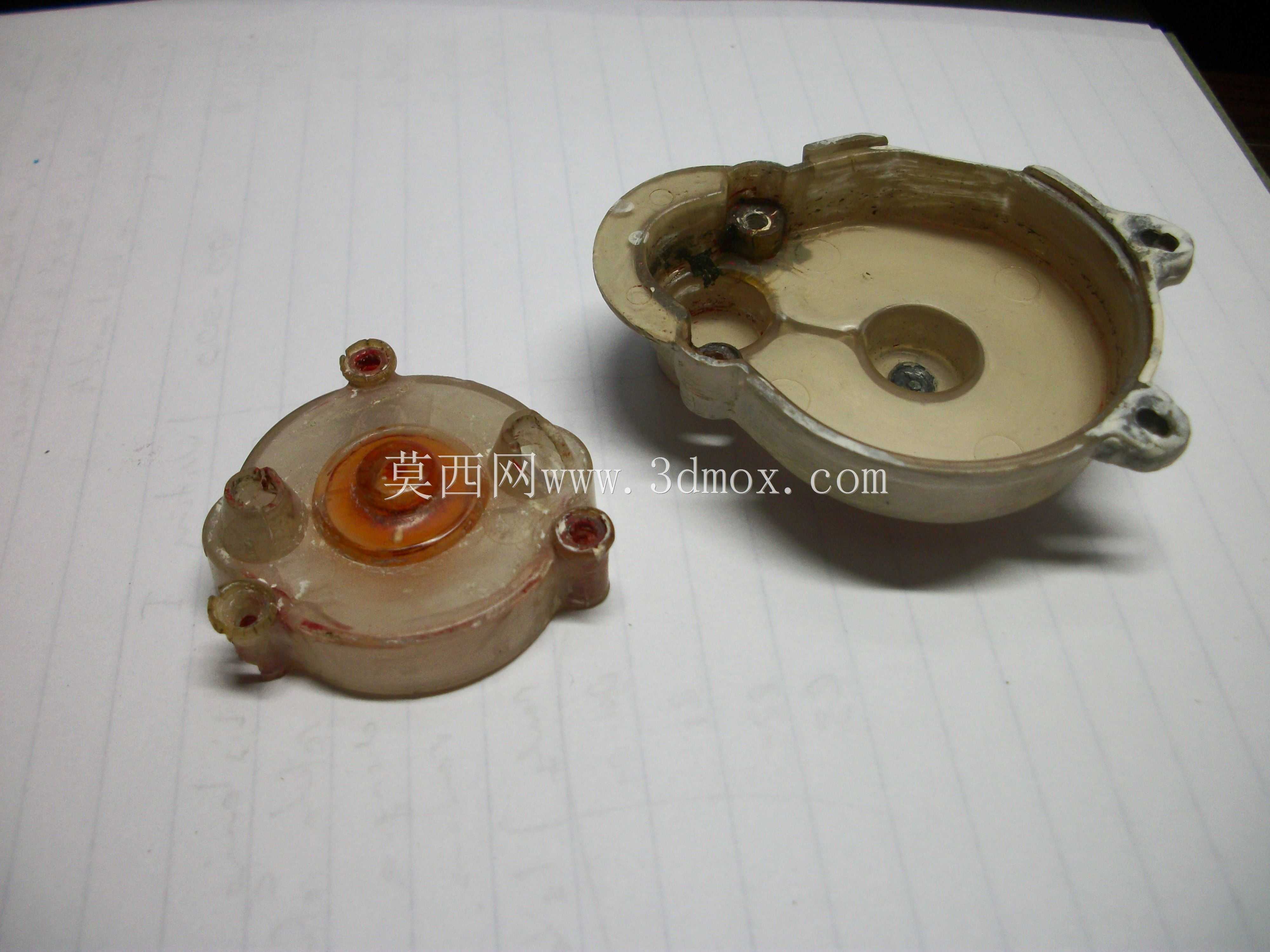

　　设计思路上，整个建模过程完全依托原厂损坏件的实测尺寸进行逆向重构，首先对损坏的原厂盖体进行尺寸测绘，记录所有安装孔的中心距、轴承位的孔径与深度、结合面的轮廓尺寸，对于已经断裂缺损的部分，参考同系列车型的齿轮箱盖结构以及齿轮传动的运动边界做补全设计，确保盖体内壁和转动的齿轮之间保留足够的安全间隙，不会出现运动干涉。考虑到很多玩家会使用FDM3D打印机自行制作这个替换件，建模时所有的孔位都做了0.2mm的打印余量补偿，避免因为打印材料的收缩导致孔位偏小、螺丝无法装配的问题，同时将盖体的外表面做了简化处理，去掉了原厂盖体上不必要的装饰性凸起，既减少了打印耗材的用量，也降低了打印难度，不需要额外的支撑结构就可以完成打印。

　　从外形尺寸与安装边界来看，整个盖体的外轮廓和原厂件保持完全一致，长度方向控制在68mm，宽度方向42mm，最大壁厚2.5mm，最小壁厚1.8mm，四个安装孔的中心距和原厂箱体完全匹配，分别为52mm和28mm，轴承安装位的孔径为8mm，深度3mm，和原厂使用的608ZZ轴承完全适配，盖体内腔的深度为12mm，完全覆盖齿轮箱内的减速齿轮组，和齿轮齿顶圆之间保留1mm的安全间隙，即使在齿轮高速运转出现轻微窜动的情况下，也不会和盖体内壁发生摩擦。盖体的外边缘和原厂车体的底盘安装槽完全贴合，装配后不会出现突出或者凹陷的问题，和周边的悬挂摇臂、传动轴之间都保留了足够的运动间隙，在悬挂上下跳动、传动轴转动的过程中不会出现剐蹭干涉。

　　在实际装车测试中，使用PLA材料打印的替换盖体，在常规越野路面行驶时的强度完全满足使用需求，即使出现轻微的碰撞也不会出现断裂，密封性能相比原厂注塑件有明显提升，在泥泞路面行驶后拆开检查，齿轮腔内没有明显的泥沙进入，传动齿轮的运转顺畅度和使用原厂件时没有区别。如果是用于高强度的竞赛场景，也可以使用PETG或者尼龙材料打印，进一步提升盖体的抗冲击强度和耐温性能，满足大动力改装后的使用需求。整个设计没有改动原有齿轮箱的任何传动参数，只是针对原厂件的易损点做了结构优化，属于直接替换的升级配件，不需要玩家对车体做任何改造，拿到打印件后就可以直接装配使用，对于动手能力较强的遥控车玩家来说，是成本极低且实用性很强的维修替换方案。
