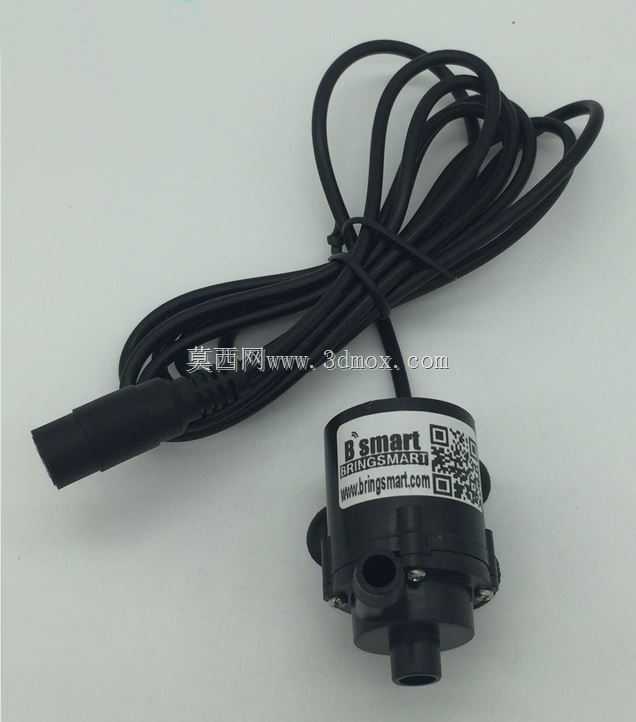

JT-160低压直流微型供水离心泵结构

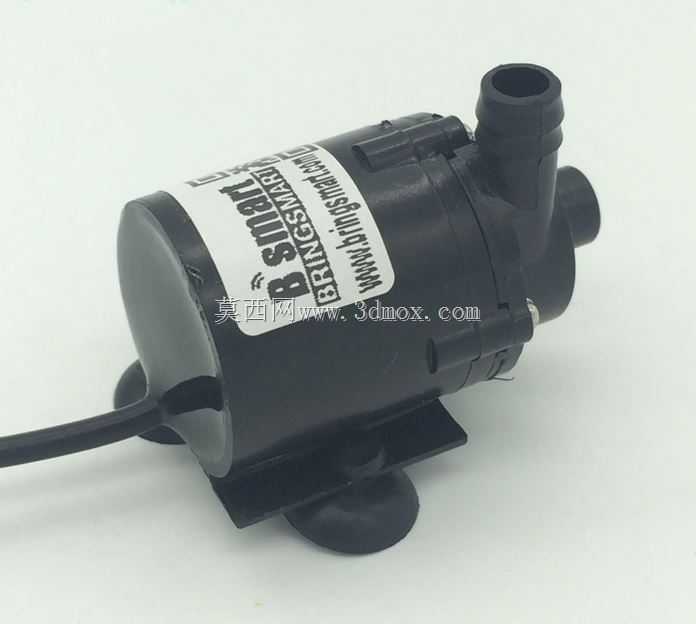

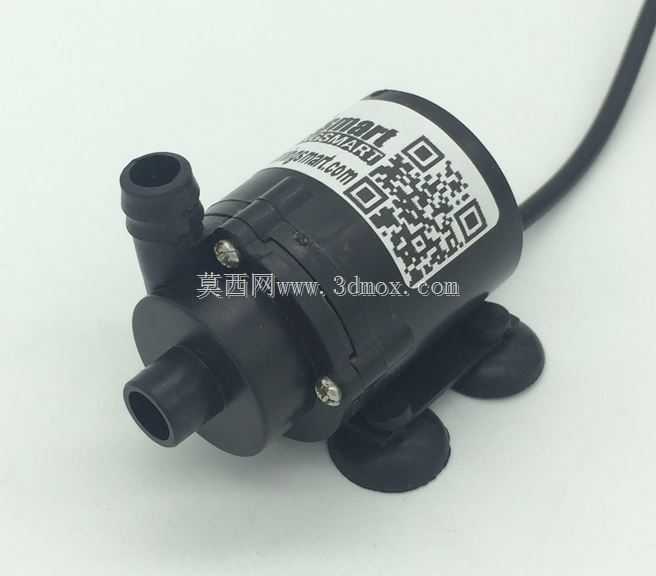

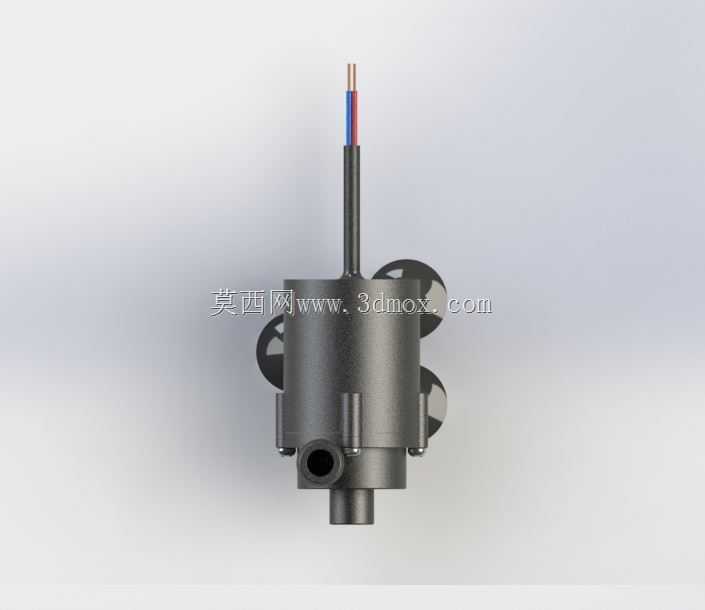

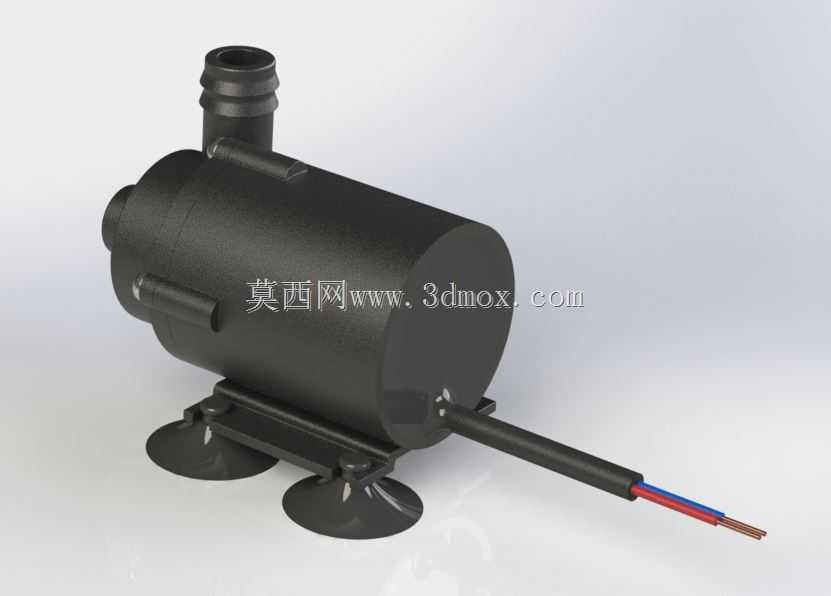

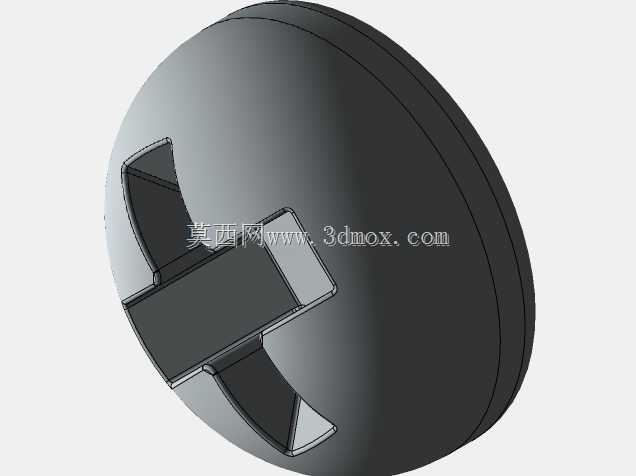

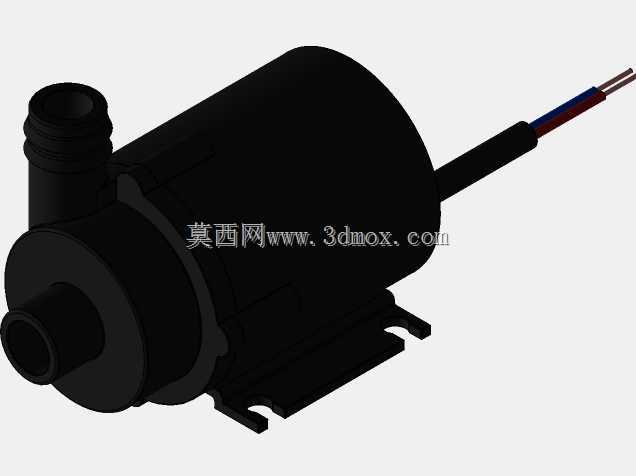

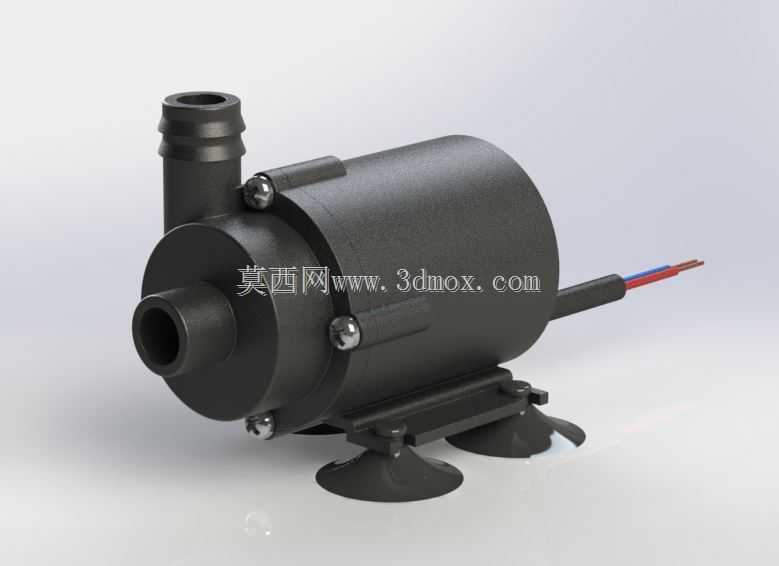

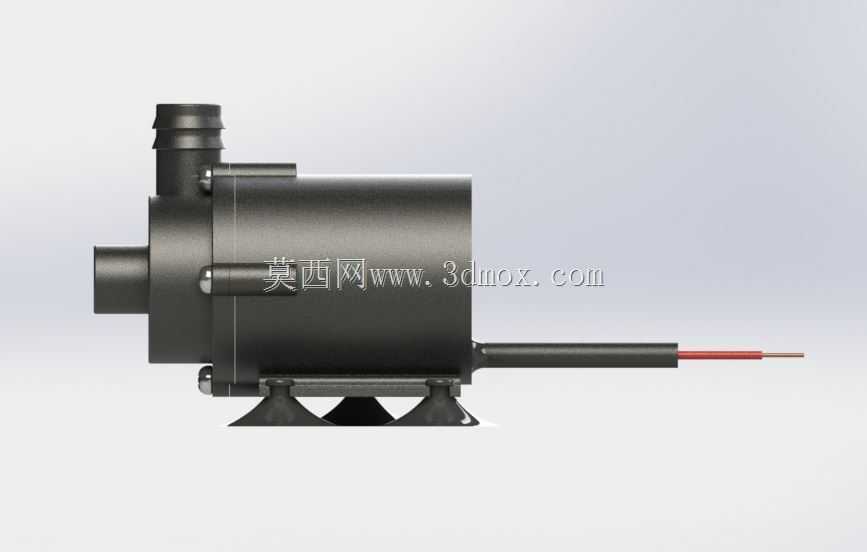

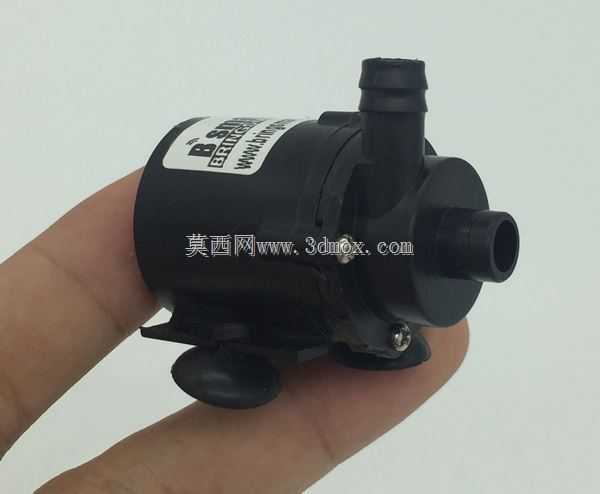

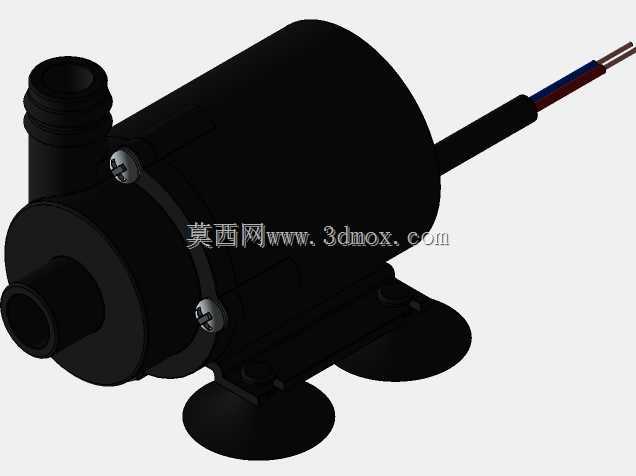

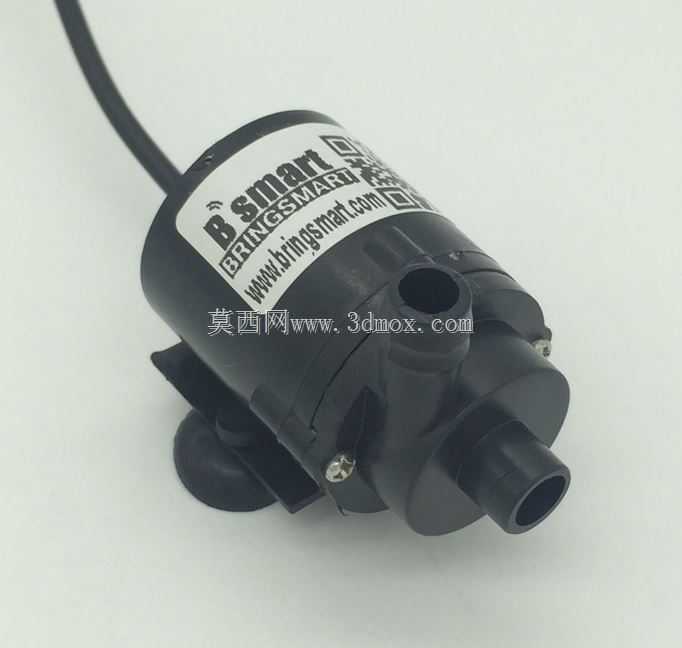

　　这款微型离心泵的结构设计完全围绕低压小流量流体输送场景展开，在桌面级水冷循环、小型水族箱供水、便携医疗设备冷却、户外小型灌溉装置这类对安装空间、供电条件有严格限制的场景中，这类小泵的适配性远高于常规工业泵体。从结构布局来看，泵体采用卧式同轴设计，泵腔与驱动电机集成在同一筒状壳体内，取消了传统离心泵的外置联轴器结构，大幅压缩了轴向安装尺寸，整体外壳采用耐水工程塑料一体注塑成型，进出水口均采用宝塔式快插结构，可直接匹配常规柔性输水软管，无需额外配置法兰或螺纹转接头，现场装配时仅需用喉箍固定软管即可完成管路连接，能有效减少小设备装配时的零件数量。底部的两个吸盘式安装脚是针对桌面类、便携类设备设计的固定结构，无需打孔安装，

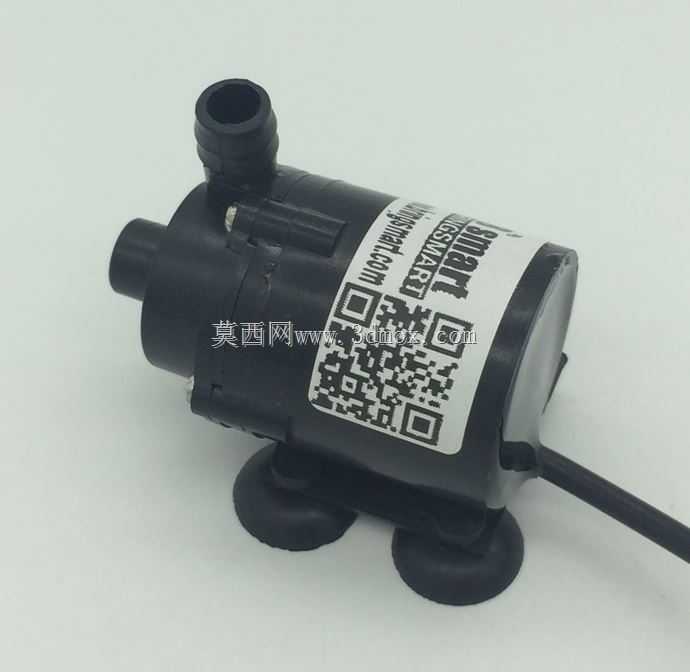

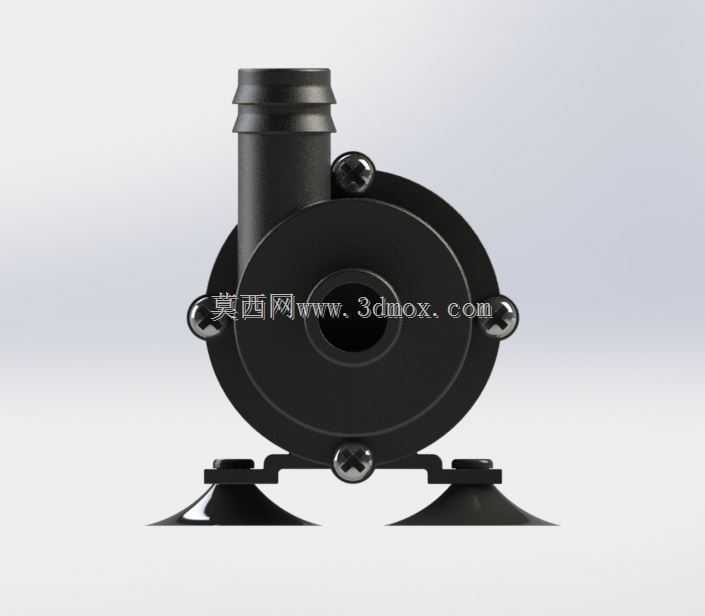

　　依靠真空吸附即可将泵体固定在光滑平整的安装面上，同时橡胶材质的吸盘还能吸收泵运转时产生的微量振动，避免振动传递到设备外壳产生共振噪音，对于需要控制运行噪音的民用、医用小型设备来说，这种隔振设计能有效降低整机运行的噪声水平。泵的进出水口采用侧进侧出的正交布局，进水口沿泵体轴向布置在前端盖中心，出水口沿切线方向布置在泵腔上部，这种流道设计完全符合离心泵的流体力学特性，叶轮旋转时产生的离心力可直接将腔体内的水体沿切线方向甩出，减少流道内的水力损失，在低电压供电的工况下也能获得稳定的输出流量。设计时需要重点关注泵腔与电机腔体之间的动密封结构，由于该泵为非自吸式结构，启动前泵腔需要预先充满水体，

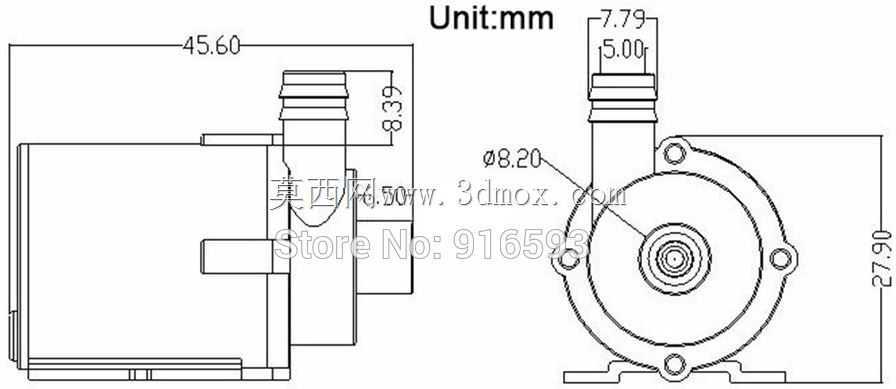

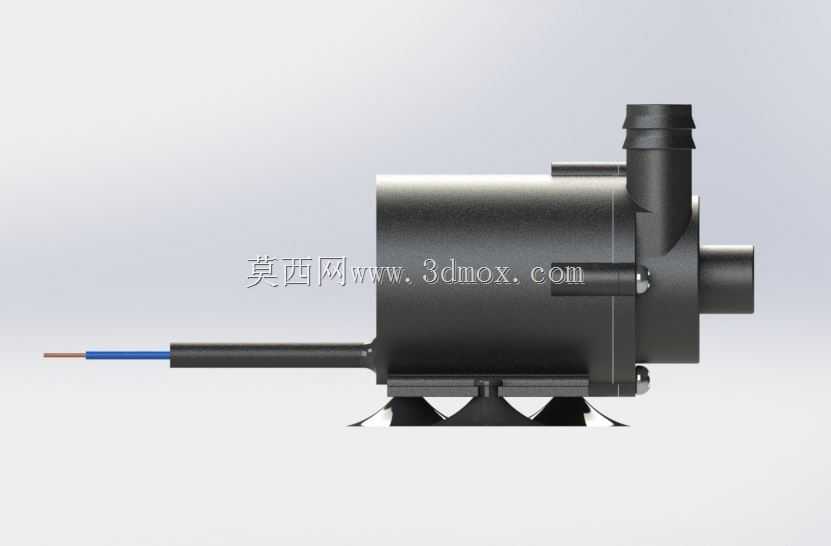

　　因此密封结构不仅要防止泵腔内的水渗入电机腔体造成电路短路，还要尽量减少密封件与转轴之间的摩擦阻力，避免低电压启动时出现堵转问题，实际建模时需要严格控制密封件的压缩量，在保证密封效果的前提下降低摩擦扭矩。从安装边界来看，泵体的径向最大尺寸为圆柱形壳体的外径，轴向尺寸从进水口端面到线缆引出端的长度需要预留至少15mm的线缆弯曲空间，上部出水口的高度需要预留软管安装的操作空间，底部吸盘的安装面需要保证平面度不低于0.1mm，否则吸盘无法形成有效真空，容易出现固定不稳的问题。在电气匹配方面，该泵支持6V到12V的宽幅直流供电，可直接匹配常见的锂电池、适配器等低压直流电源，无需额外配置驱动电路，接线仅需区分正负极即可完成供电连接，

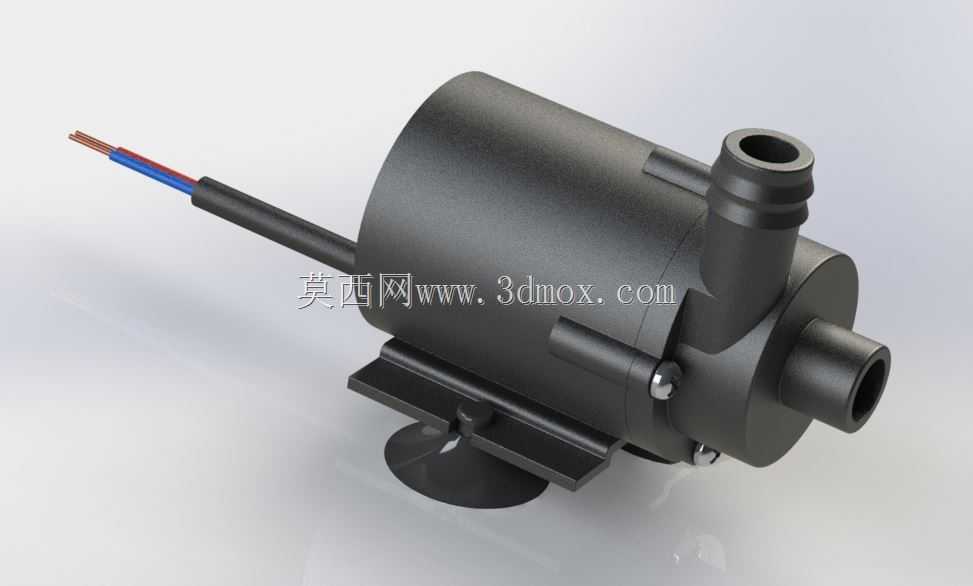

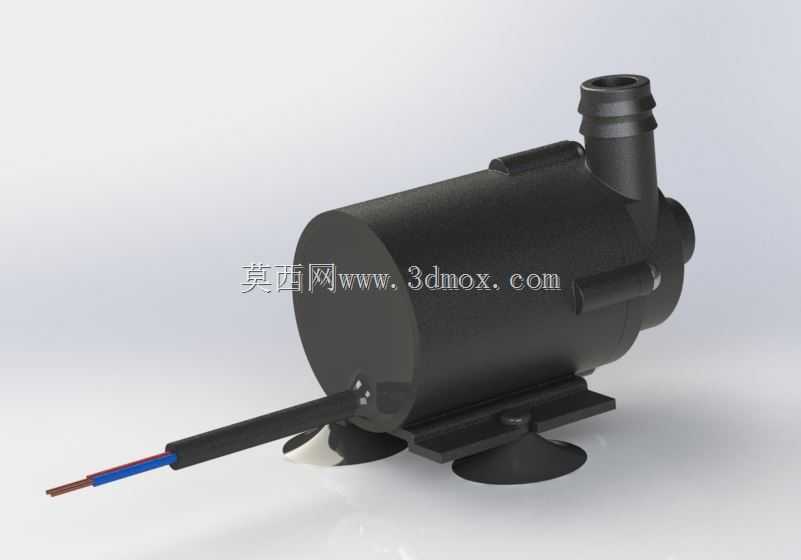

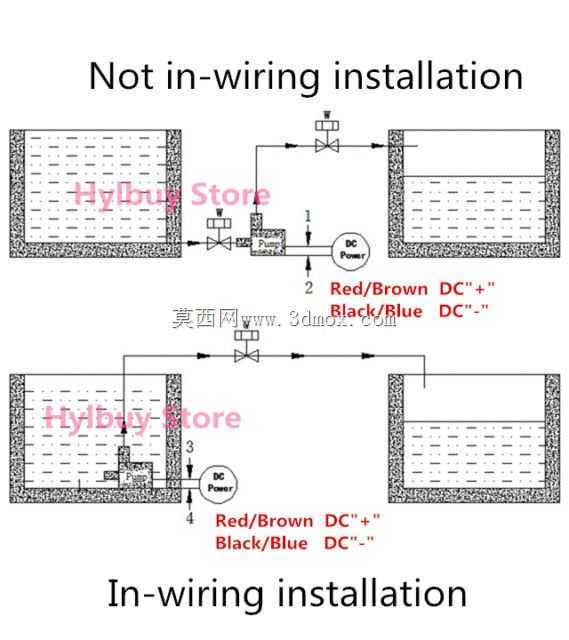

　　对于没有电气设计能力的小型设备开发者来说，这种直驱设计能大幅降低设备的开发难度。在实际选型应用时，需要注意该泵无自吸能力，安装位置必须低于供水液面，或者启动前向泵腔内注满引水，否则会出现空转无法抽水的问题，同时该泵的设计使用场景为常温清水输送，不可用于输送含有固体颗粒的污水、或者具有腐蚀性的化学液体，否则会造成叶轮磨损、密封件腐蚀，大幅缩短泵的使用寿命。建模过程中需要重点还原叶轮的叶片曲面角度、泵腔的蜗壳型线，这两个结构直接决定了泵的流量与扬程参数，同时外壳上的固定螺丝孔位、底部吸盘的安装卡槽尺寸也需要严格按照实际装配尺寸还原，方便设计人员在做整机装配时直接调用模型进行干涉检查，提前规避管路、安装空间的匹配问题。
