摩托车润滑系统齿轮式油泵结构设计

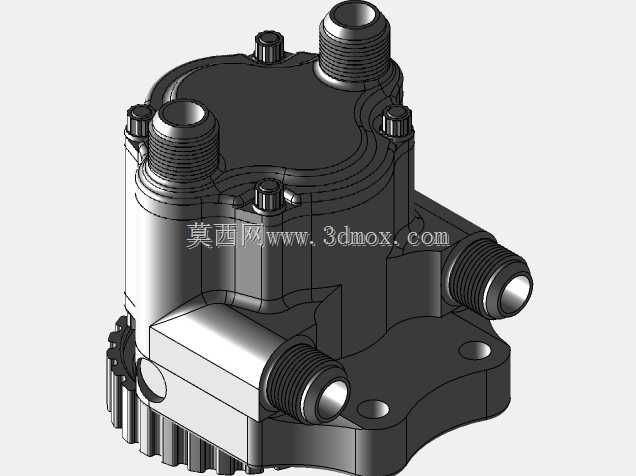

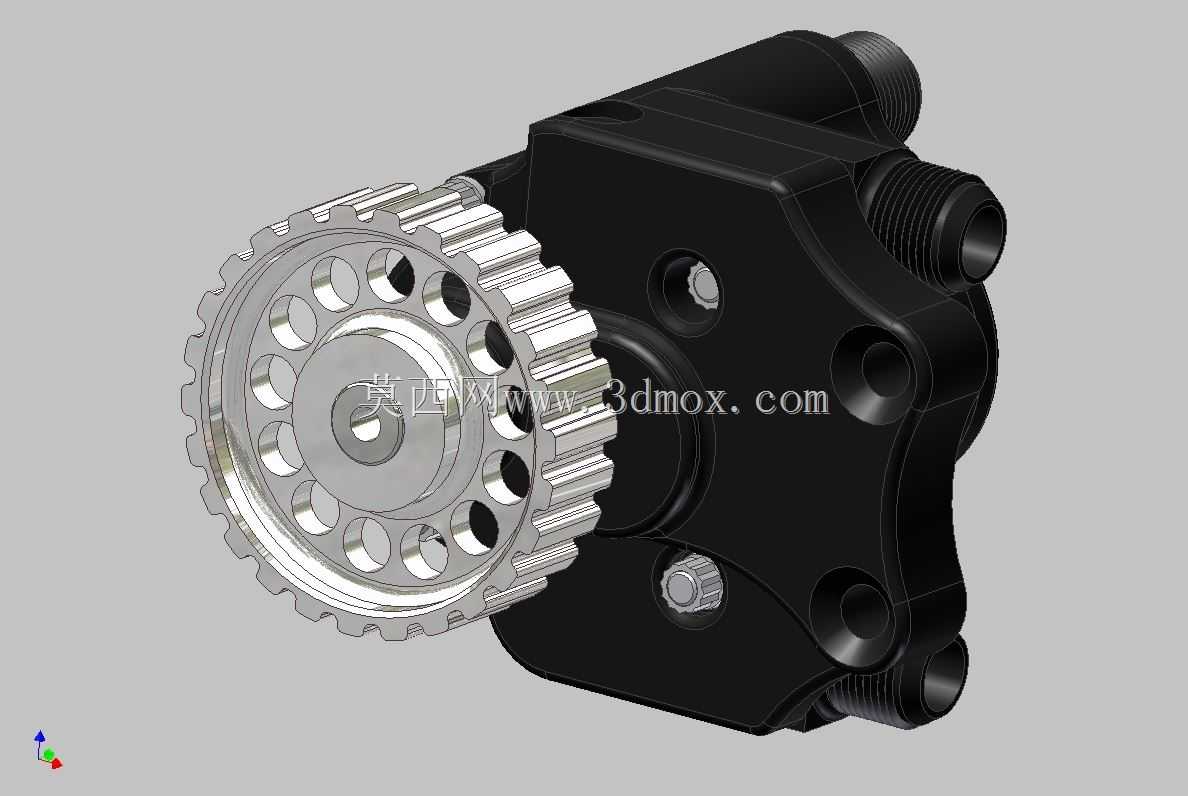

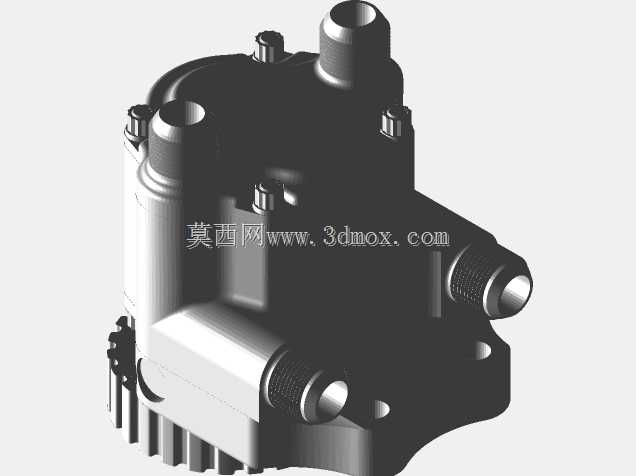

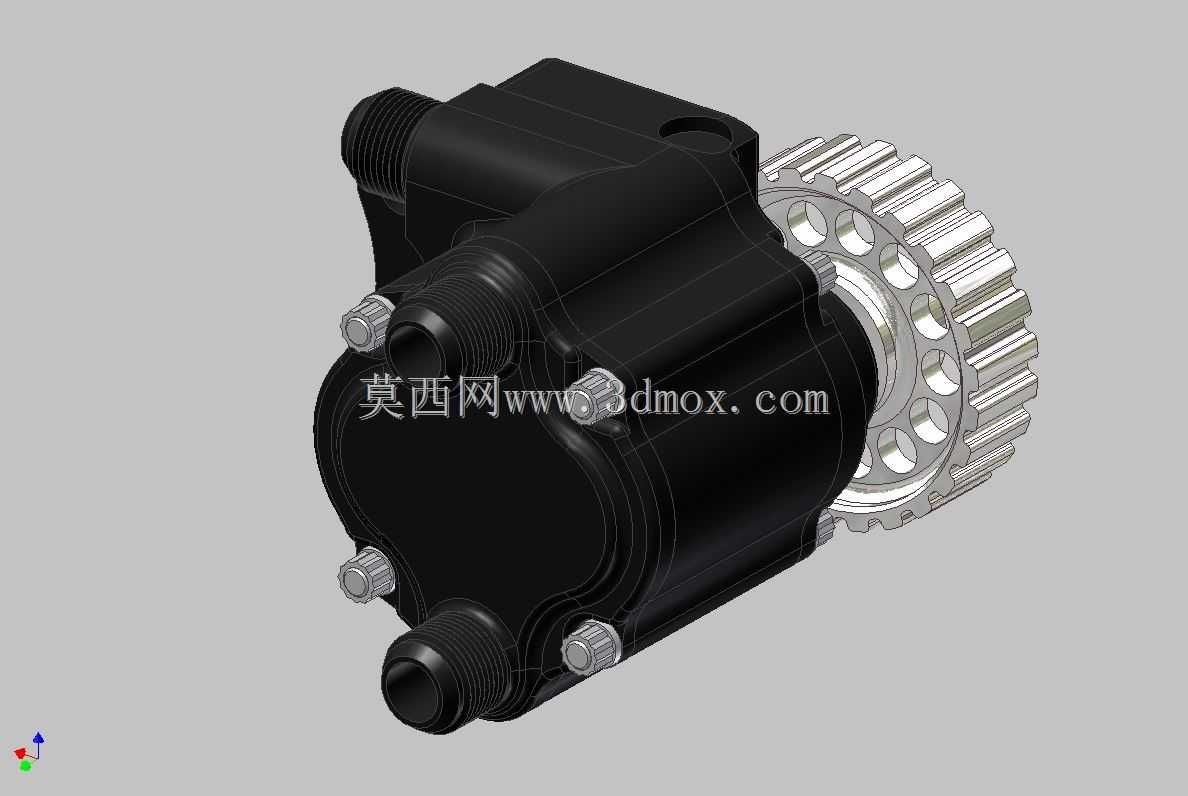

　　这款齿轮式油泵主要适配小排量摩托车发动机润滑回路，在整车动力单元中承担压力建立与机油输送的核心作用，其工作状态直接决定发动机内部曲柄连杆机构、配气机构、齿轮传动副的摩擦副润滑可靠性，一旦供油压力不足或流量波动超标，会在短时间内造成轴瓦烧蚀、凸轮磨损、缸筒拉缸等不可逆故障。从结构布局来看，该泵采用外啮合齿轮作为核心增压元件，主动齿轮轴直接对接发动机动力输出端的传动齿轮，无需额外设置减速或换向结构，泵体集成了进油腔、出油腔、压力过载溢流通道三个核心功能区，进油口采用大口径外螺纹接口，直接连通发动机油底壳的集滤器端，出油口通过两个对称布置的外螺纹接口分别向曲轴主油道、缸头配气机构油道输送压力机油，避免单油路供油时的流量分配不均问题。

　　设计阶段优先考虑了摩托车发动机舱的紧凑安装边界，泵体整体采用异形压铸铝壳体，轮廓完全避让发动机箱体内部的加强筋、螺栓过孔、曲轴平衡块旋转包络，安装定位采用两个定位销孔配合三个螺栓固定点，定位销孔与螺栓孔的位置度公差控制在0.02mm以内，保证泵体与发动机箱体结合面的平面度要求，防止结合面出现机油渗漏问题。齿轮副采用粉末冶金烧结成型，齿形经过修形处理，啮合间隙控制在0.03-0.05mm区间，既保证足够的容积效率，又避免冷启动时机油粘度较高造成的齿轮卡滞，齿轮端面与泵盖之间的间隙通过纸质密封垫片的厚度进行调整，装配时无需额外加工端面，适配量产环节的快速装配需求。泵体内部的溢流阀采用钢球加弹簧的直动式结构，开启压力设定在0.3-0.

　　4MPa区间，当发动机高转速运行时，泵油量超过系统需求，多余机油通过溢流阀直接回流到进油腔，避免主油道压力过高造成的机油密封件击穿、机油耗异常升高问题。实际装车验证中，该泵在发动机转速1000rpm时即可建立不低于0.1MPa的供油压力，满足怠速工况下的润滑需求，转速提升至6000rpm时，供油量可达到8L/min以上，同时压力波动控制在0.05MPa以内，保证高转速下各摩擦副的润滑油膜稳定。从安装适配性来看，该泵的进出油口螺纹规格、安装孔位尺寸完全匹配主流125cc-150cc排量卧式摩托车发动机的箱体接口，无需对发动机箱体进行二次加工即可直接替换同类型原厂油泵，齿轮的传动齿形参数与发动机原厂驱动齿轮完全一致，

　　啮合侧隙符合原厂设计要求，不会出现传动异响、齿轮过早磨损的问题。结构设计上还考虑了不同工况下的适应性，泵体内部的油道转角全部采用圆弧过渡，减少机油流动阻力，同时在进油腔设置了防气蚀结构，避免车辆倾斜行驶时油面波动造成的泵内进气、供油中断问题，泵盖与泵体之间的密封采用成型橡胶密封圈配合平面密封胶的双重密封结构，在-30℃到120℃的工作温度区间内都能保证可靠密封，不会因为温度变化造成密封件老化失效。
