乡村老式铸铁手动压水取水装置

　　这类手动压水装置在无集中供水管网的乡村散户、野外临时作业点、偏远山区零散住户场景中应用极广，完全不需要外接电力或者燃油动力，仅靠人力扳动手柄就能完成地下水的提引作业，在供电不稳定的区域是非常可靠的取水设施，不少民俗场景、乡村文旅布景中也会用这类装置还原旧时生活风貌。从实际功能来看，它依靠泵腔内部的单向阀结构形成负压，在手柄往复扳动的过程中，将地下水位线以上的空气逐步抽出，让地下水在大气压作用下顺着井管抬升进入泵腔，最终从出水嘴流出，初次使用时只需要在泵腔上方加注少量引水完成密封，就能持续压水，操作门槛极低，没有复杂的电控结构，日常维护只需要定期检查密封皮碗的磨损情况，更换成本极低，普通农户不需要专业工具就能完成检修。

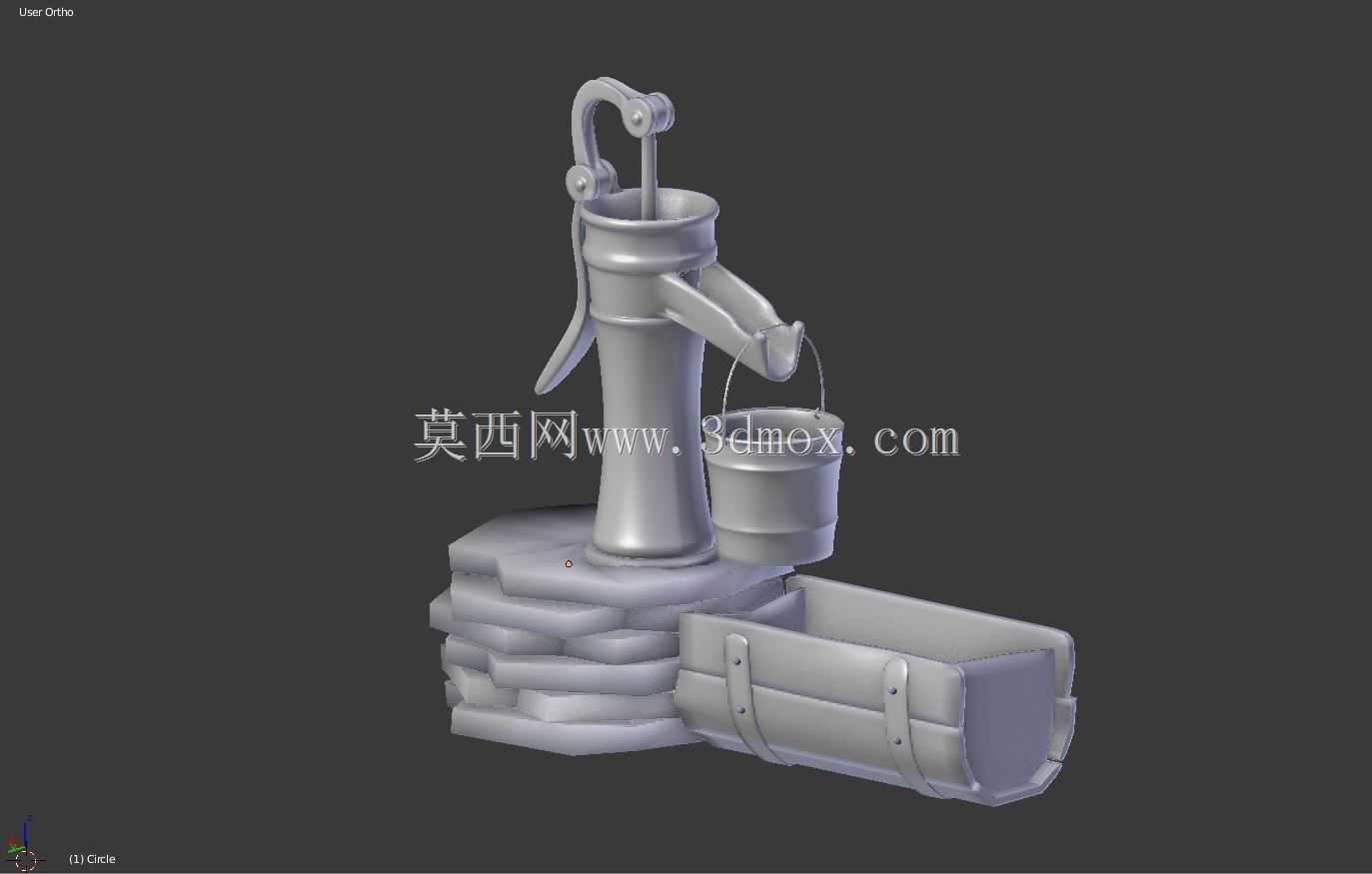

　　设计层面首先考虑的是户外长期使用的耐候性，主体泵壳采用铸铁一体铸造成型，壁厚控制在6mm左右，能够承受日常使用中的磕碰，也能抵御户外风吹日晒的锈蚀影响，外露的手柄转轴位置做了加粗设计，配合可加注润滑脂的轴套结构，长期往复扳动也不会出现松旷卡滞；出水嘴的角度做了15度向下倾斜的设计，接水时容器不需要举升到过高位置，日常使用时水流不会顺着泵体外壁流淌造成基座浸泡。配套的基座采用块石堆砌的结构，整体安装边界需要预留至少800mm*600mm的地面操作空间，泵体垂直安装时，手柄扳动的最大水平回转半径为420mm，安装时需要保证井管与泵腔进水口的同轴度偏差不超过2mm，避免密封不严导致负压不足无法提水；泵体总高度控制在750mm左右，

　　适配成年人站立操作的舒适高度，不需要过度弯腰就能完成压水动作，旁边配套的木质接水槽长度为1200mm，宽度350mm，可以承接接水时洒落的水流，避免地面长期被水浸泡泥泞，接水槽的端头做了导流缺口，多余的水可以顺着缺口排到周边的排水沟或者植被区域。从结构细节来看，压杆的力臂比例做了优化，成年人施加20kg左右的下压力就能完成泵腔的容积变化，出水流量可以达到每分钟12L左右，完全满足日常散户的生活取水、小面积菜园浇灌需求；泵体侧面的固定耳板采用加厚铸铁结构，安装时可以用膨胀螺栓或者地脚螺丝直接固定在石质基座上，避免长期使用后泵体晃动导致接口松动漏水。这类装置的结构没有冗余设计，所有零部件都服务于手动提水的核心功能，没有多余的装饰结构，

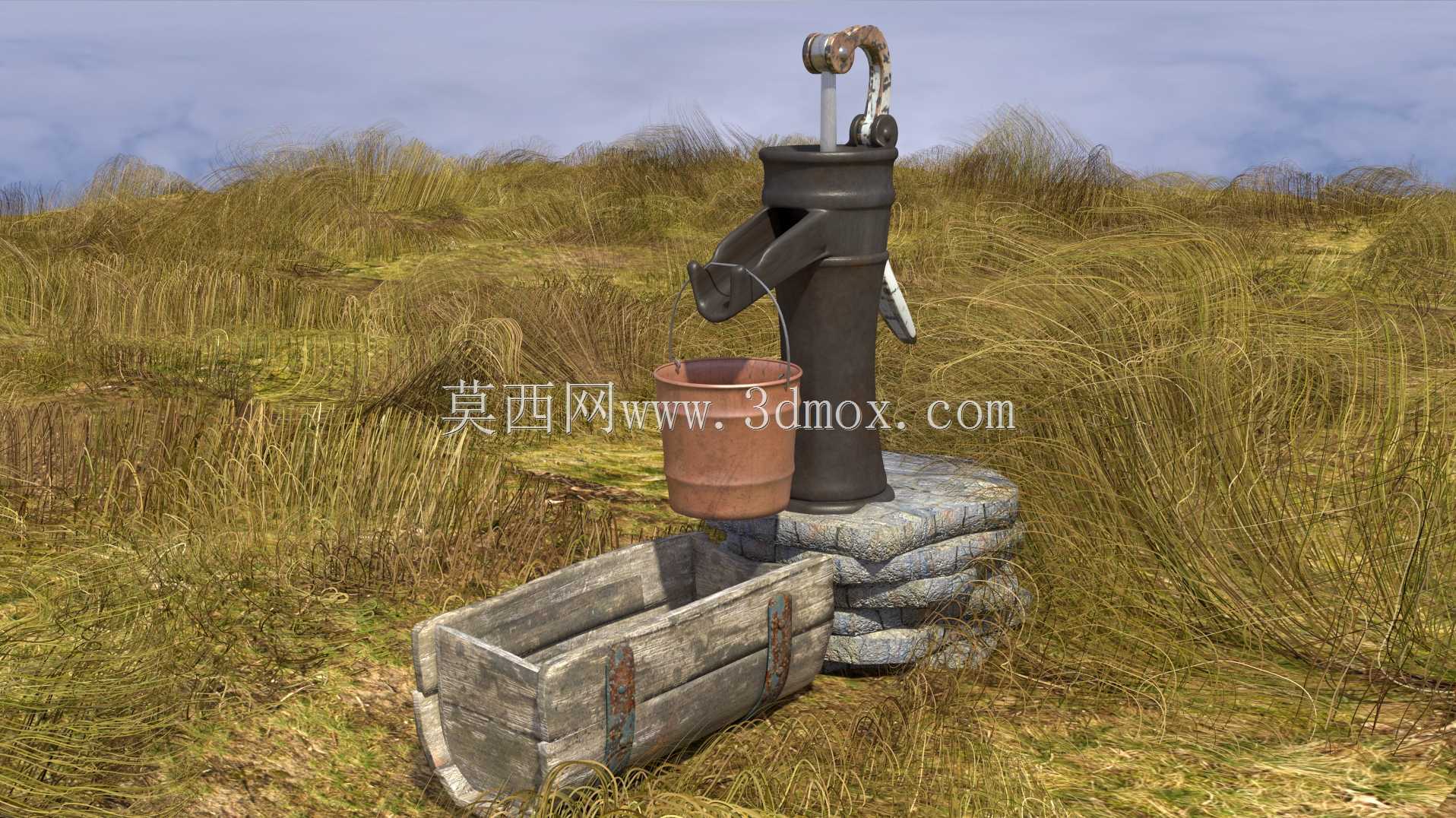

　　铸铁表面的粗糙质感本身就适配户外乡村的使用场景，即使表面出现轻微锈迹也不会影响正常使用，反而更贴合老旧设施的真实质感；配套的挂接结构可以在出水嘴位置悬挂接水桶，压水时不需要一直手持容器，进一步降低了使用的劳动强度。在三维建模过程中，需要重点还原泵体铸造表面的细微凹凸质感、手柄长期摩擦形成的光滑磨损区域、石基座的层叠堆砌缝隙、木质水槽的木纹与金属箍的锈蚀痕迹，这些细节能够直接提升模型的真实感，在场景渲染时可以很好地融入乡村野外、民俗展区的环境中；结构建模时需要注意手柄的活动范围与泵体的干涉检查，保证扳动过程中不会和泵壳、基座产生碰撞，转轴位置的配合间隙控制在0.2mm左右，既符合实际装配的公差要求，也能在动画演示时呈现真实的活动效果。
