DIN导轨安装式施耐德款电气模块结构

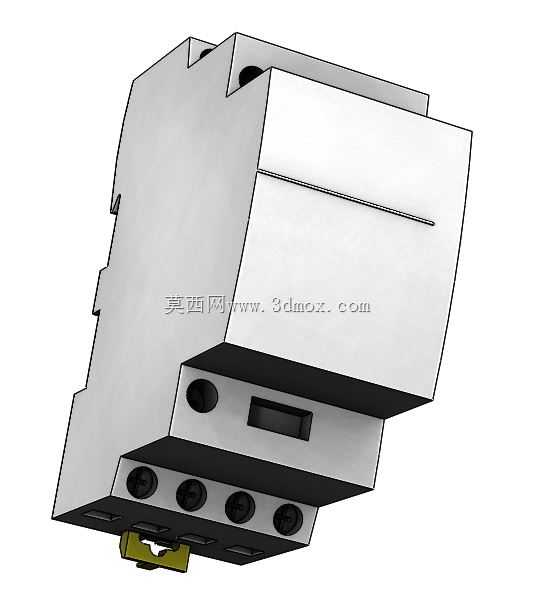

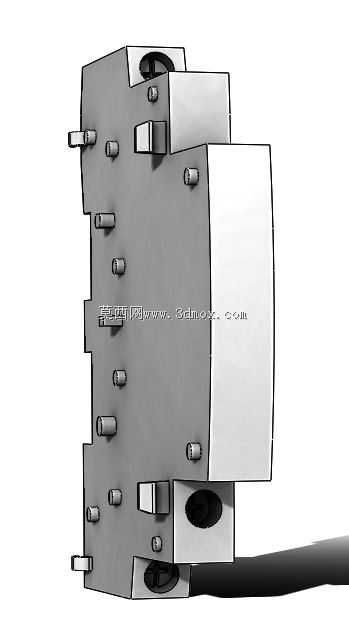

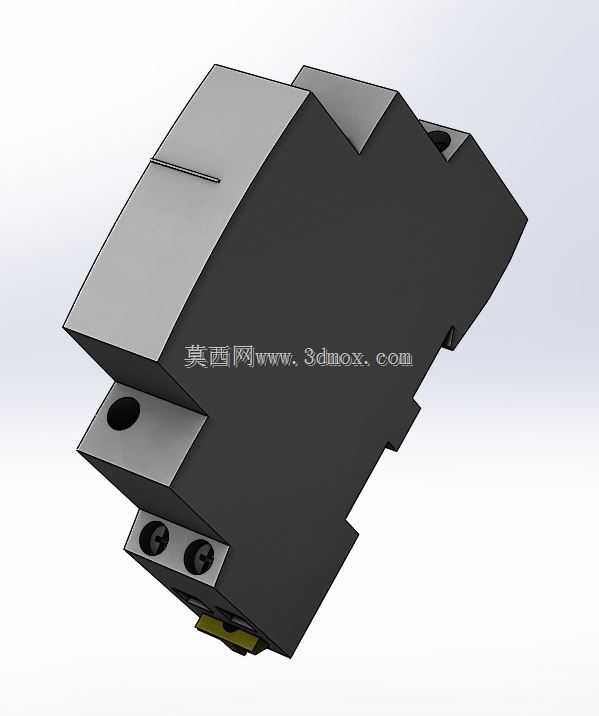

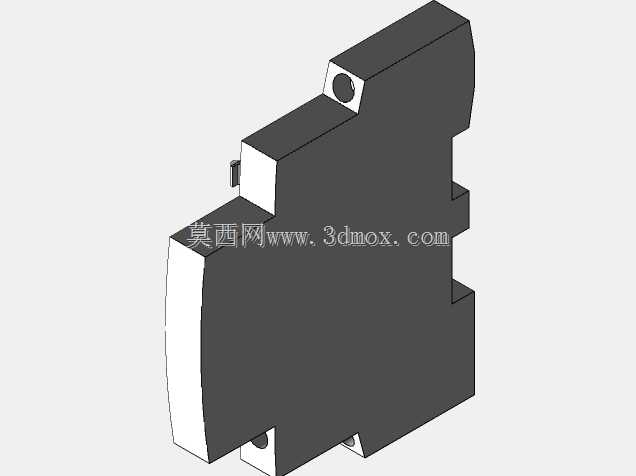

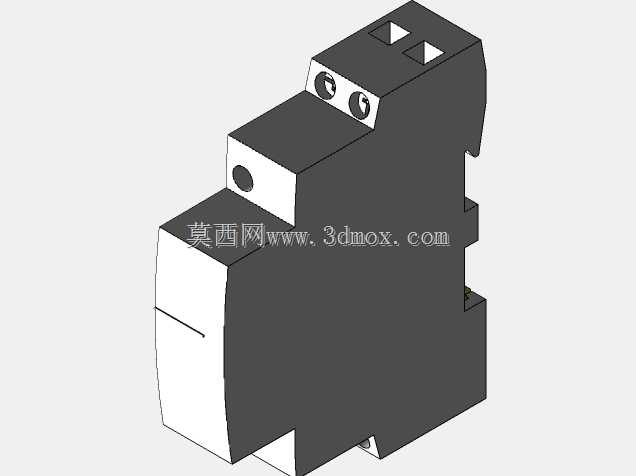

　　在低压配电盘、楼宇控制箱、工业自动化控制柜的内部排布场景里，DIN导轨安装的电气元件是整柜布线的核心组成单元，这类统一安装标准的元件不需要单独设计固定支架，直接卡装在标准35mm宽度的DIN导轨上就能完成机械固定，大幅提升柜内元件的排布效率，也方便后期运维时的元件更换与回路调整。这款适配DIN导轨安装的电气模块，参考施耐德同类型导轨元件的结构做了完整的三维结构还原，建模时完整还原了卡装结构的卡扣行程、接线端子的排布位置、外壳的分模线细节，能直接用于配电柜整柜装配的干涉检查、布线模拟场景。

　　从实际使用场景来看，这类导轨安装元件通常承担回路通断控制、信号中继、负载保护这类配电功能，日常运维时不需要拆解柜内其他元件，只需要拨开卡扣就能从导轨上取下更换，比螺丝固定式的元件安装效率提升60%以上。建模过程中首先确定了安装基准面，也就是导轨卡接面的尺寸边界，严格遵循TS35标准导轨的截面尺寸做卡扣结构的配合设计，卡扣的弹性让位空间预留了0.8mm的形变余量，保证实际装配时卡扣能顺利卡入导轨的卷边位置，不会出现卡滞或者松脱的问题。

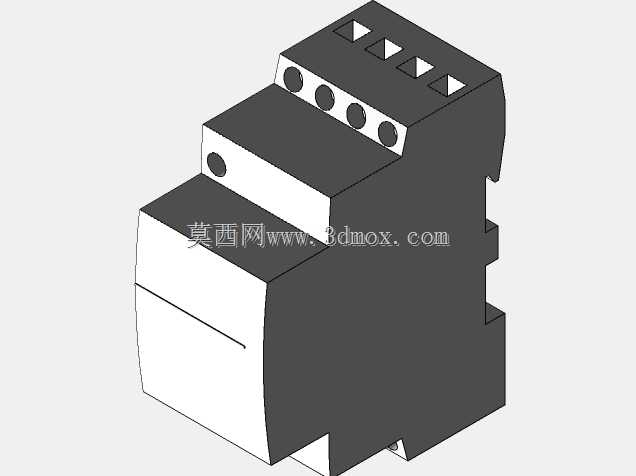

　　外形尺寸方面，模块整体采用模数化宽度设计，单模数宽度为18mm，这款模块占2个模数宽度，整体宽度36mm，高度方向从导轨安装面到模块顶部的尺寸为90mm，深度方向从柜内安装板到模块正面的尺寸为65mm，这个尺寸边界是建模时重点控制的参数，因为在整柜排布时，相邻模块之间的间隙、模块到柜门板的安全距离都需要基于这个尺寸做校验，一旦尺寸偏差超过2mm，就可能出现柜门关不上、相邻元件干涉、接线空间不足的问题。接线端子部分设置在模块的下部，一共4个接线位，每个接线位的螺丝孔中心距为8.5mm，接线孔的直径为4.2mm，适配2.5平方到6平方的多股铜芯导线接入，建模时还原了端子的压线板结构，能直观看到导线接入后的压紧位置，方便布线时计算导线的弯曲半径。

　　外壳部分采用上下扣合的结构设计，上壳和下壳的配合止口做了0.3mm的配合间隙，还原了实际产品的装配公差，外壳表面的分型线、脱模斜度都按照实际注塑件的工艺要求做了还原，没有出现工艺上无法实现的直角或者倒扣结构。模块正面预留了标识标签的粘贴位置，还有状态指示窗的开槽，虽然是结构模型，但也完整还原了这些外观细节，方便做整柜的外观渲染、装配演示时使用。

　　从设计思路上来说，这类导轨安装元件的建模核心不是还原内部的电路结构，而是精准还原外部的安装尺寸、接口位置、配合边界，因为在做整柜三维设计的时候，不需要知道元件内部的电路板布局，只需要知道元件装到导轨上之后占多大空间、接线位置在哪里、和周边的线槽、其他元件会不会有干涉就足够了。所以建模时把重点放在了安装配合面、端子位置、整体外形轮廓的精度上，内部非配合的结构做了适当简化，既保证了装配校验的准确性，也不会让模型过于冗余影响整柜装配的运行流畅度。

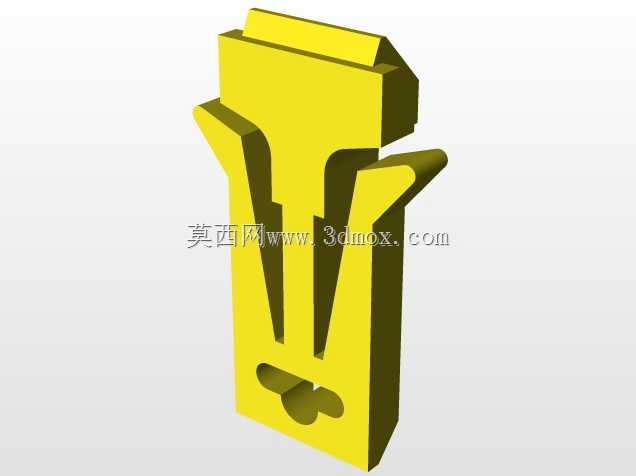

　　实际工程应用中，这类标准导轨元件的三维模型是电气柜三维布线必不可少的基础元件，很多工程师在做柜内排布时，如果没有准确的元件模型，只能靠估算尺寸排布，最后实际装配时经常出现元件干涉、导线长度不够、柜门无法闭合的问题，精准的元件模型能在设计阶段就把这些问题排查掉，减少现场整改的工作量。这款模型的卡扣结构做了活动行程的还原，可以模拟卡装到导轨上的装配过程，能直观看到卡扣卡入导轨时的形变位置，对于新手工程师理解DIN导轨元件的安装原理也有一定的参考作用。另外模块下部的卡扣位置还做了拉拔结构的还原，也就是拆卸时需要用螺丝刀撬动的解锁位，这个细节很多同类模型都会忽略，但实际运维时这个位置的空间预留很重要，如果旁边的元件或者线槽挡住了解锁位，后期更换元件时就会非常麻烦，建模时特意把这个解锁位的位置和操作空间做了准确还原，保证排布时能预留出足够的操作空间。
