施耐德款DIN导轨安装式电气保护装置

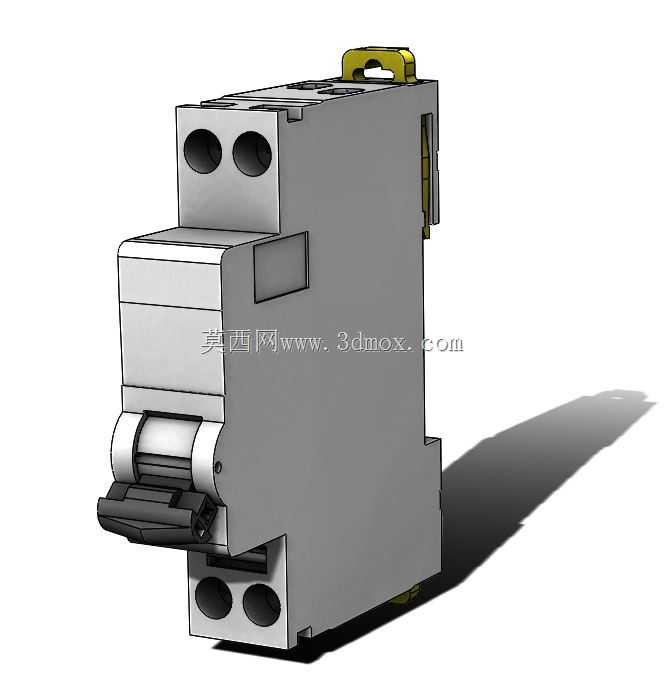

　　在低压配电盘、工业控制柜、楼宇配电箱这类需要密集排布电气元件的场景里，DIN导轨安装的模块化电气装置是整个柜内布线与功能实现的核心载体，这次呈现的这款装置参考施耐德电气同类型产品的结构做了全细节还原，完全适配工业现场最通用的35mm标准DIN导轨安装规范，不需要额外定制安装支架，直接卡装就能完成固定，能大幅缩减柜内元件排布的装配工时。

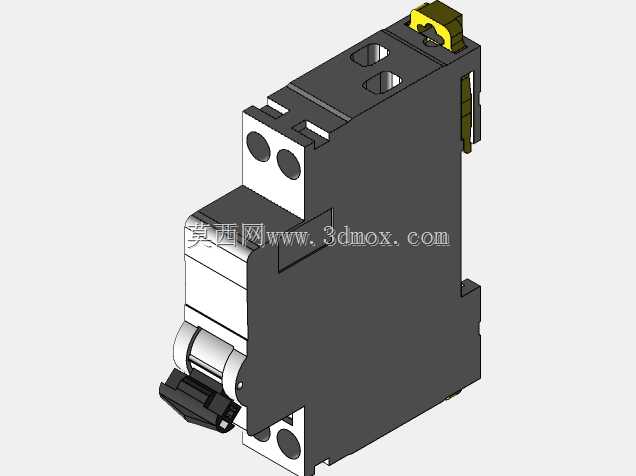

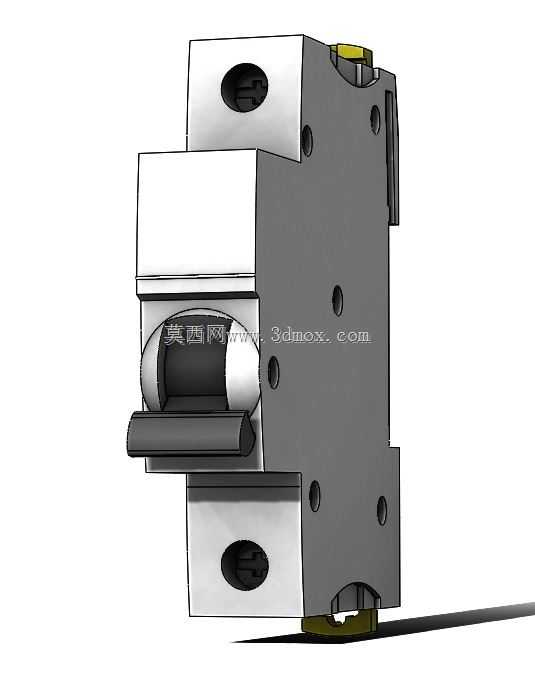

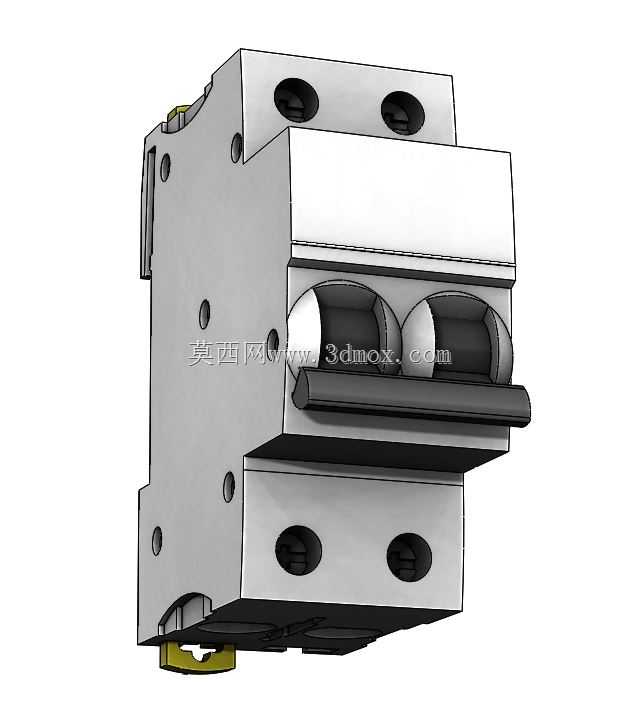

　　从实际使用场景来看，这类装置一般承担回路过载保护、短路分断或者配电回路通断控制的功能，在工厂生产线的控制柜里，往往会并排排布十数台同规格的这类装置，分别对应不同工位的动力回路、控制回路供电，所以设计之初就严格遵循了模数化的尺寸规范，单极宽度采用标准18mm模数，多极拼接时不会出现尺寸错位，相邻装置之间可以紧密贴合排布，充分利用柜内的导轨安装空间，不会出现间隙浪费或者干涉卡装的问题。

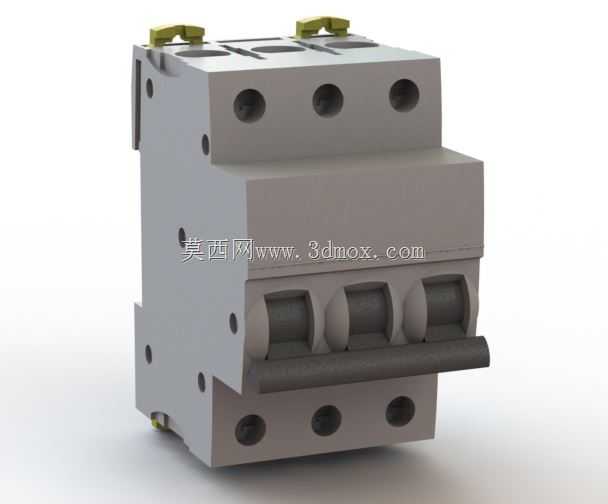

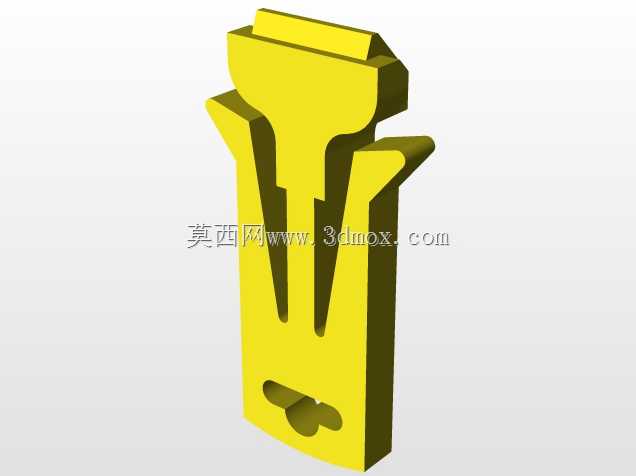

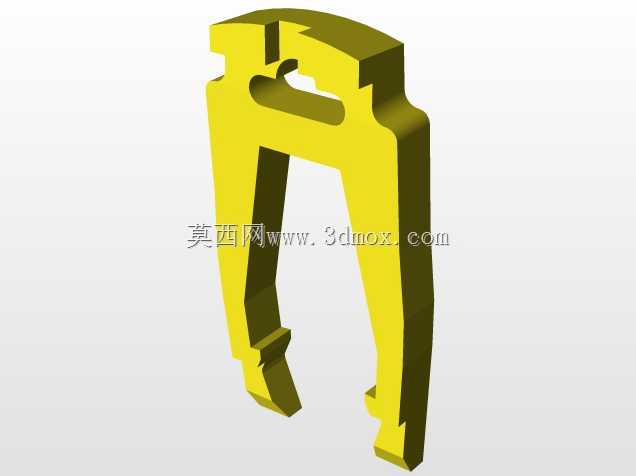

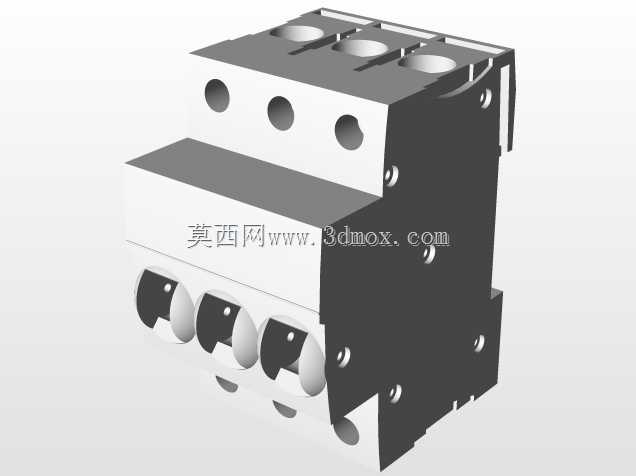

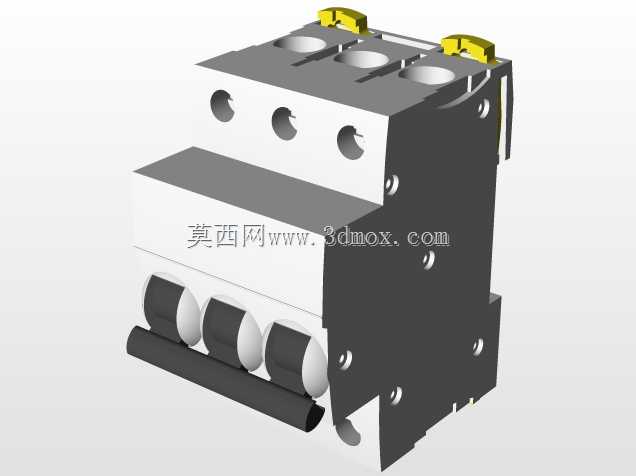

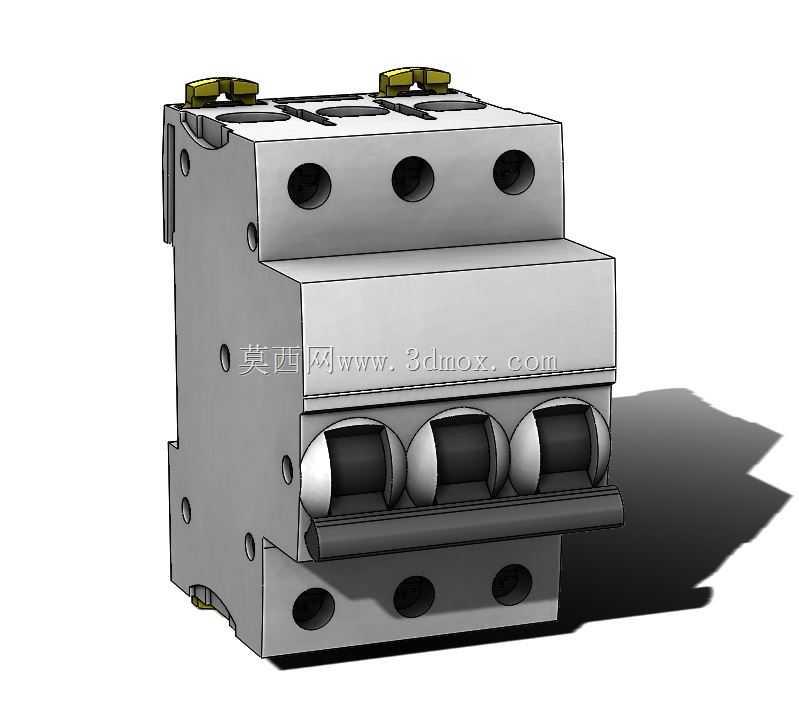

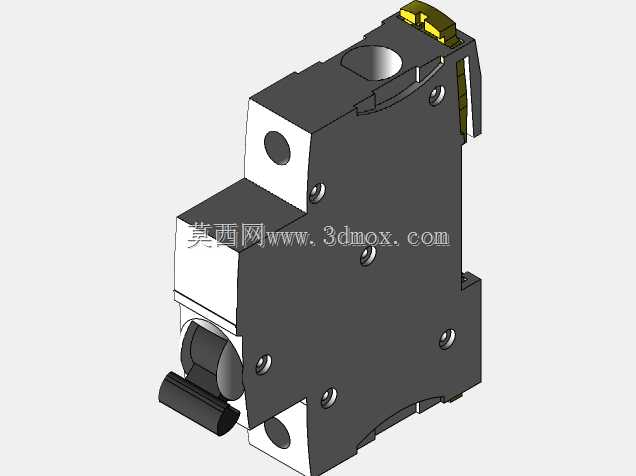

　　装置的结构设计完全围绕现场安装与运维的实际需求展开，正面设置的三个进线接线孔对应三相回路的进线端，下方的三个出线端对应负载侧接线，接线端子采用带压线板的螺丝紧固结构，能适配1.5平方到6平方的多股铜芯硬线，压线时不会出现线芯散股、压接不牢的问题，端子的紧固螺丝采用标准十字槽设计，现场运维用普通十字螺丝刀就能完成接线操作，不需要特殊工具。装置上下两端的卡扣结构是整个安装结构的核心，上端的弹性卡爪带有防滑锁止结构，卡入DIN导轨后会自动锁止，不会因为柜内振动、长期热胀冷缩出现松脱滑落的情况，下端的固定卡扣带有解锁拨片，拆卸维护时只需要用螺丝刀撬动拨片就能把装置从导轨上取下，不需要拆解周边相邻的其他元件，运维便利性很高。

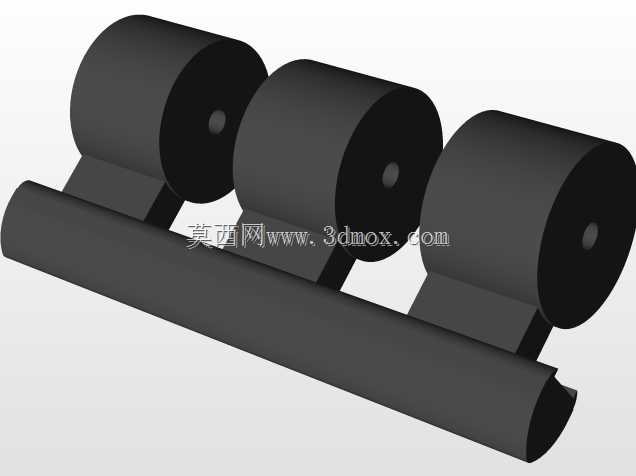

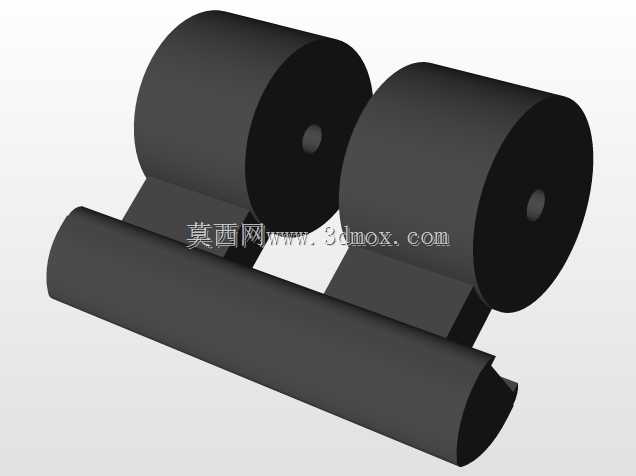

　　从外形的安装边界来看，装置整体深度控制在70mm以内，完全适配市面上绝大多数深度80mm以上的标准配电箱、控制柜的安装空间，接线完成后柜门可以正常闭合，不会出现端子顶住柜门的问题；装置正面的操作手柄采用大弧度防滑设计，分合闸操作时的触感清晰，手柄的位置标识明确，合闸时手柄处于上方位置，分闸时处于下方，现场巡检人员隔着一定距离就能快速判断回路的通断状态。装置顶部的两个标识位预留了标签粘贴区域，运维人员可以直接打印回路标签粘贴在对应位置，不需要额外加装标识牌，避免多回路排布时出现回路识别错误的问题。

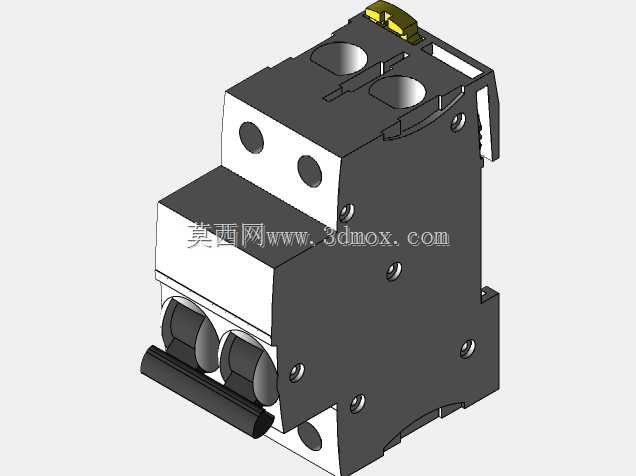

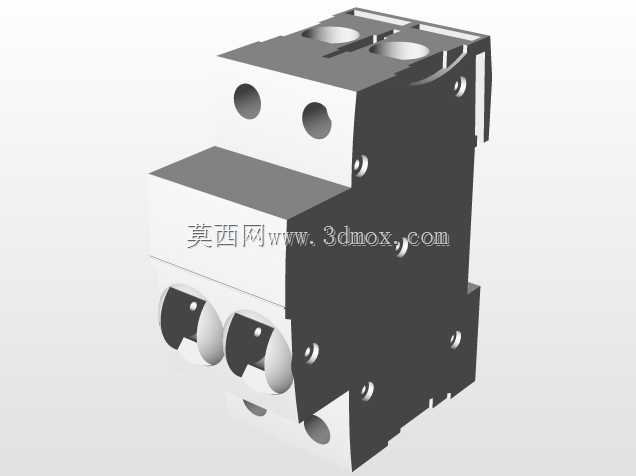

　　建模过程中对装置的所有装配细节都做了还原，包括外壳的拼接缝隙、端子的金属嵌件、卡扣的弹性结构都做了等比例复刻，外壳的散热孔位置、安装定位凸点都和实物保持一致，在做柜内布局仿真的时候，可以直接导入这个模型做排布干涉检查，提前验证柜内走线空间、元件之间的安全间隙是否符合低压配电设计规范的要求，避免实际装配时出现元件装不下、接线空间不足的问题。这类模块化导轨安装元件的设计核心就是通用性与互换性，所有安装尺寸、接线位置都遵循统一的行业标准，所以不管是做新柜的设计排布，还是旧柜的元件替换选型，这个模型都能提供准确的尺寸参考，不需要反复测量实物参数，能有效提升配电柜体设计的工作效率，减少现场安装的返工概率。

　　在实际的工程应用里，这类导轨式电气装置的选型往往需要和柜内的母排、走线槽、接线端子排配合排布，模型的准确尺寸能帮助结构工程师在设计阶段就完成整个柜内的空间规划，预留出足够的接线操作空间、母排排布空间，同时保证不同元件之间的电气安全间隙满足规范要求，避免因为尺寸估算偏差导致的后期设计变更。装置外壳的材质一般采用阻燃V0级的工程塑料，建模时也还原了外壳表面的细微磨砂质感，做渲染效果图的时候可以直接呈现真实的产品外观效果，用于方案汇报、产品样本制作都能达到足够的真实度。
