矿山配电用ABB电气柜安装底座结构

　　在矿山井下及地面配电场景中，电气柜的安装稳定性直接关系到供配电系统的运行可靠性，这类底座构件正是为适配ABB系列电气柜的安装需求设计的承载结构。从实际使用场景来看，矿山作业区域地面往往存在不平整、易积尘、偶有机械磕碰的情况，常规直接落地安装的电气柜容易出现柜体倾斜、底部受潮、线缆拉扯受力异常等问题，该底座通过抬升柜体安装高度，既可以规避地面积水、积尘对柜体底部的侵蚀，也能预留出足够的底部线缆布线空间，方便现场施工人员进行进出线电缆的排布与后期维护操作。

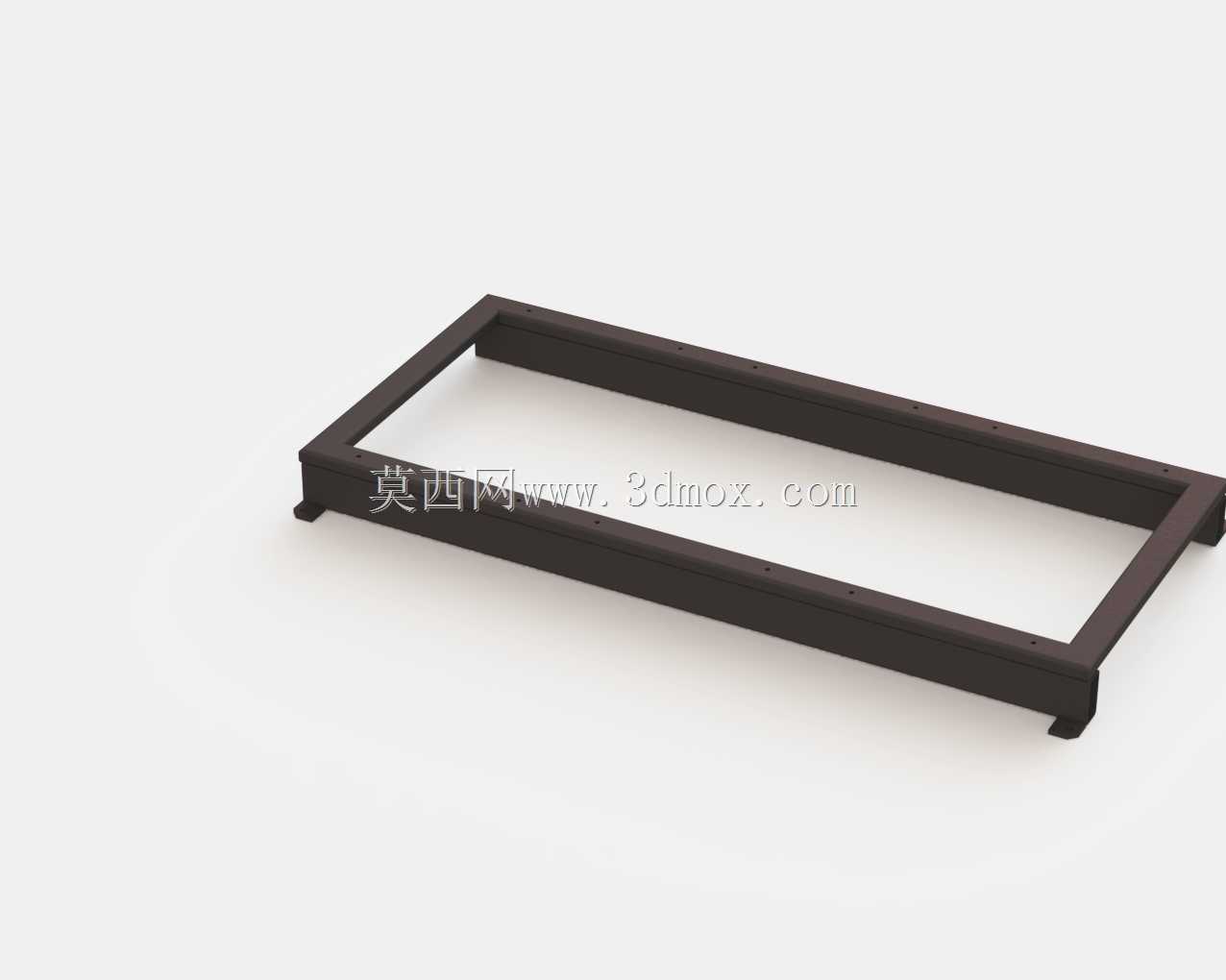

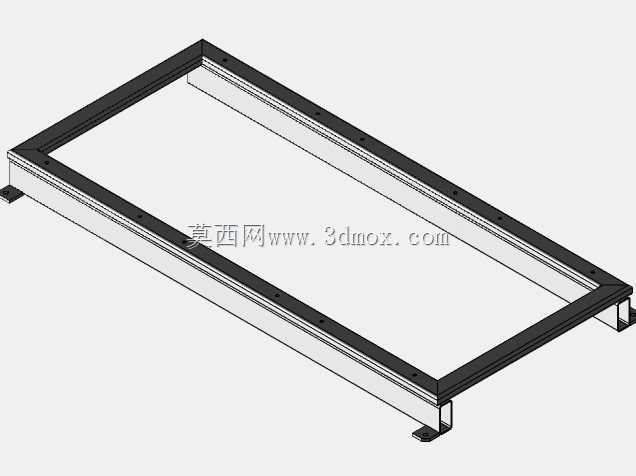

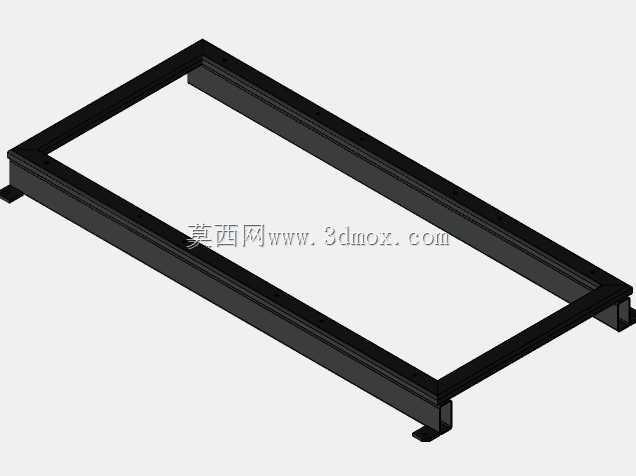

　　从功能特性上看，该底座采用封闭式框型焊接结构，整体为矩形闭环框架，四条侧边均采用等截面型材加工成型，框架内侧预留的镂空区域完全匹配对应型号ABB电气柜的底部进出线位置，不会遮挡电缆走线通道。框架上表面按照电气柜底部的安装孔位预设了对应的固定孔位，孔位公差控制在合理范围内，现场安装时无需二次打孔即可直接完成柜体与底座的螺栓固定，能有效减少现场施工的工作量。底座底部设置有四个向外延伸的支撑脚，支撑脚底面为平整安装面，可通过膨胀螺栓与地面基础完成固定，四个支撑点的受力分布经过核算，能够承载对应型号电气柜满装元器件后的整体重量，即使在柜体内部安装重型断路器、变压器等元器件时，也不会出现框架变形、支撑失稳的问题。

　　设计思路上，该结构优先考虑了现场安装的适配性与长期使用的结构强度，框架型材的选型经过抗弯强度校核，当柜体满载重量全部作用于框架上表面时，框架的最大挠度控制在允许范围内，不会出现因框架变形导致的柜体柜门开关卡涩、内部元器件安装错位等问题。框架的边角位置均做了倒角处理，避免安装过程中尖锐边角划伤施工人员，也能减少运输过程中的磕碰变形。表面采用深色喷塑处理，既具备基础的防锈耐腐蚀能力，适配矿山区域多粉尘、湿度偏高的使用环境，也能与常规工业电气柜的外观色调保持协调。

　　从安装边界尺寸来看，该底座的整体外轮廓尺寸完全匹配对应规格ABB电气柜的底部外轮廓，安装后底座不会超出柜体侧边过多，不会额外占用配电室内的通道空间，适合在空间紧凑的井下配电硐室、地面小型配电间内使用。底座的抬升高度经过合理设定，既满足底部线缆弯曲半径的布线要求，也不会因抬升过高导致柜体整体重心上移，影响柜体放置的稳定性。支撑脚的固定孔位间距适配常规地面基础的预埋螺栓位置，现场施工时可直接完成固定，无需额外制作安装过渡件。在实际应用中，这类底座除了适配矿山配电场景，也可用于工厂车间、商业建筑配电间内同规格电气柜的安装，能够有效提升电气柜安装的规整度，统一配电室内柜体的安装高度，方便后期运维人员进行操作与检修。框架整体结构没有多余的冗余设计，所有构件均服务于承载、安装、布线的核心功能，加工工艺简单，采用常规的型材切割、焊接、喷塑工艺即可完成生产，制造成本可控，适合批量配套电气柜进行生产使用。
