彩钢瓦辊压成型生产设备三维设计

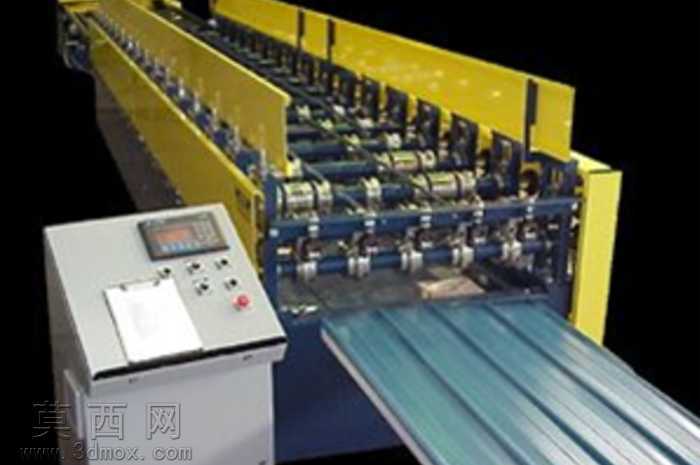

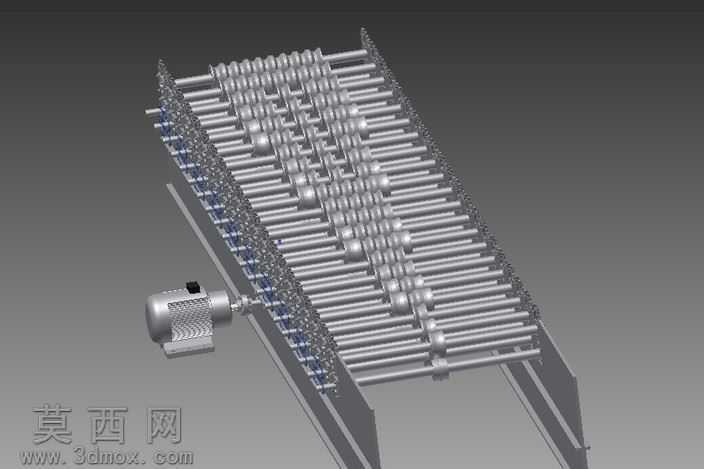

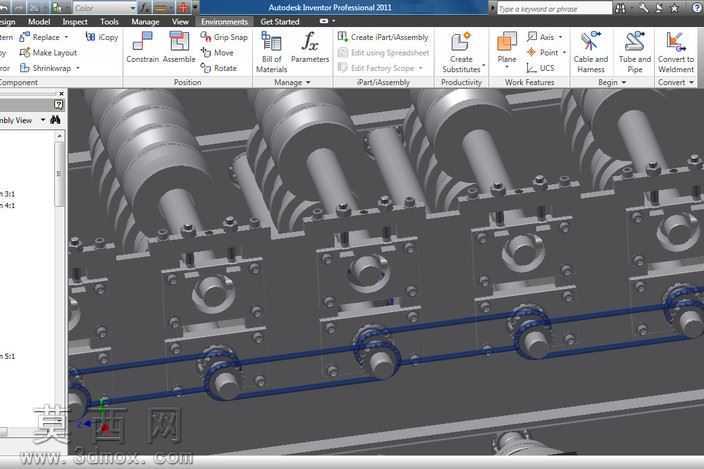

本模型为彩钢瓦辊压成型专用生产设备的完整三维设计成果，建模阶段采用自顶向下的装配设计思路，先完成整体产线的布局框架搭建，再逐一拆分各功能模块进行零件级精细化建模，确保所有部件的装配公差、运动干涉均经过虚拟校验，完全匹配实际设备的生产运行逻辑。模型完整还原了设备的核心结构：左侧集成数控操作柜，柜体采用冷轧钢板材质渲染，表面做哑光喷塑质感处理，操作面板上的触控显示屏、功能按钮、急停开关均按照真实工业元件尺寸建模，面板上附带的记事夹板也做了细节还原，纸张纹理、金属夹的反光质感都通过材质参数调整实现真实呈现。中部为核心辊压成型工位，多组成型轧辊沿进料方向依次排布，轧辊采用轴承钢材质渲染，表面做淬火硬化的金属光泽处理，轧辊的辊型轮廓完全匹配目标彩钢瓦的截面形状，相邻轧辊的型面渐进过渡，保证板材在连续辊压过程中平稳变形，不会出现应力集中导致的板材开裂、起皱问题；两侧的设备机架采用厚壁型钢焊接结构，渲染为醒目的工业黄色漆面，机架上的安装孔、连接螺栓都做了实体建模，还原真实设备的装配细节。出料端设置成型板材输送平台，平台表面做防滑耐磨的金属纹理处理，可将连续辊压成型的彩钢瓦平稳输送至后续裁切工位。整体模型的材质分配严格遵循工业设备的真实用料：运动部件做金属光亮质感处理，结构机架做漆面哑光质感处理，操作控件做不同材质的区分，电控元件做塑料与金属结合的质感呈现，渲染阶段采用工业场景布光，清晰展现设备各部分的结构层次与装配关系，完整还原了冷弯辊压设备从进料、多道次成型到出料的全流程结构逻辑，可用于设备方案展示、结构优化验证、生产工艺模拟等场景。
