直板触屏智能手机外观结构三维数模

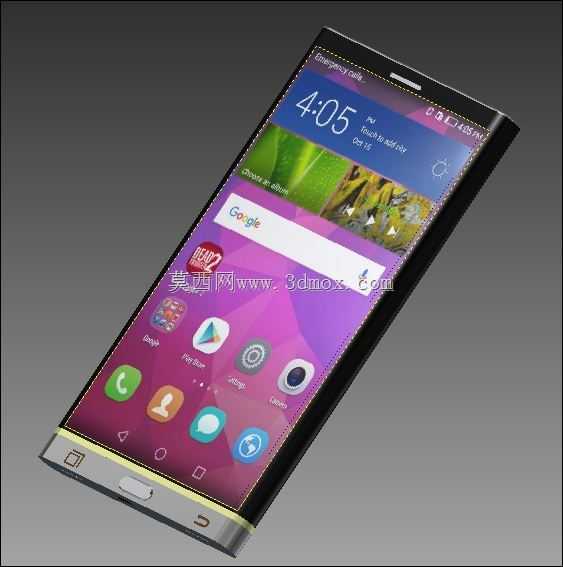

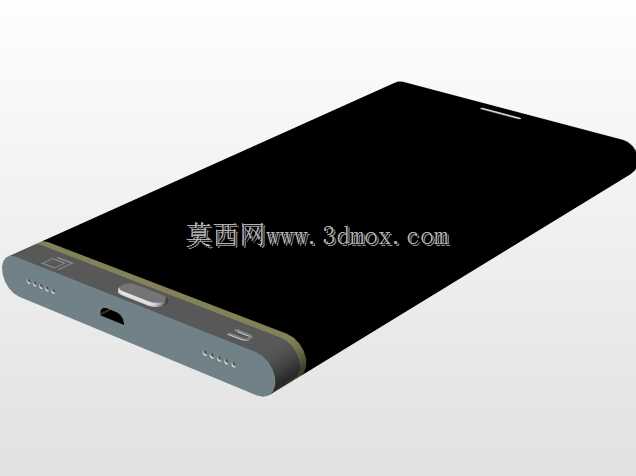

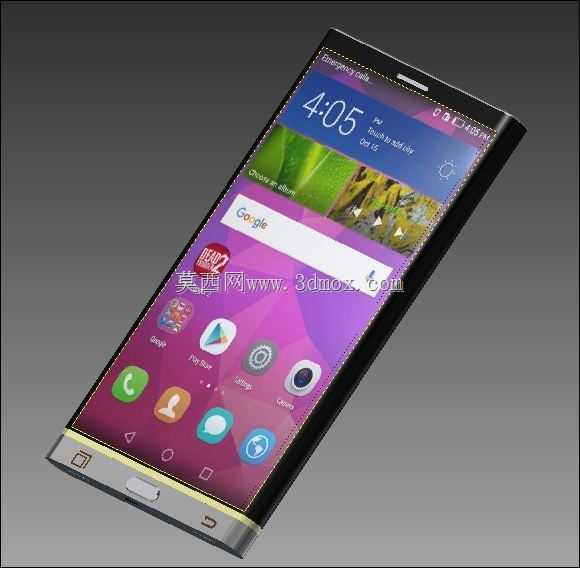

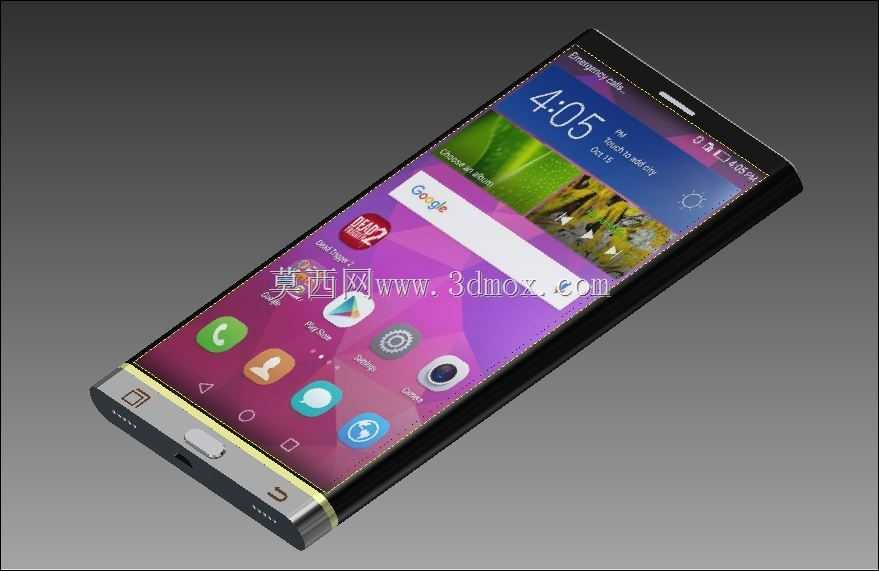

　　这款直板触屏移动通讯终端的三维数模，完整还原了消费级智能手机的整机外观结构与装配边界，可直接用于消费电子领域的外观方案评审、结构适配验证、周边配件开发等场景。从实际工程应用角度看，该模型完整呈现了手机正面全贴合触控屏的装配关系，屏幕上方预留了前置摄像头、听筒开槽的精确位置，屏幕下方集成了实体指纹识别按键与触控导航键的布局，整机正面的黑边宽度、屏幕占比参数都做了1:1的比例还原，能够直接用于钢化膜、手机保护壳等周边配件的初始结构设计，省去前期逆向测绘的基础工作量。机身侧面的结构设计上，模型完整还原了中框的金属切边工艺特征，底部预留了USB充电接口、扬声器出声孔、麦克风拾音孔的精确开孔位置，顶部设置了耳机插孔与降噪麦克风的开槽，

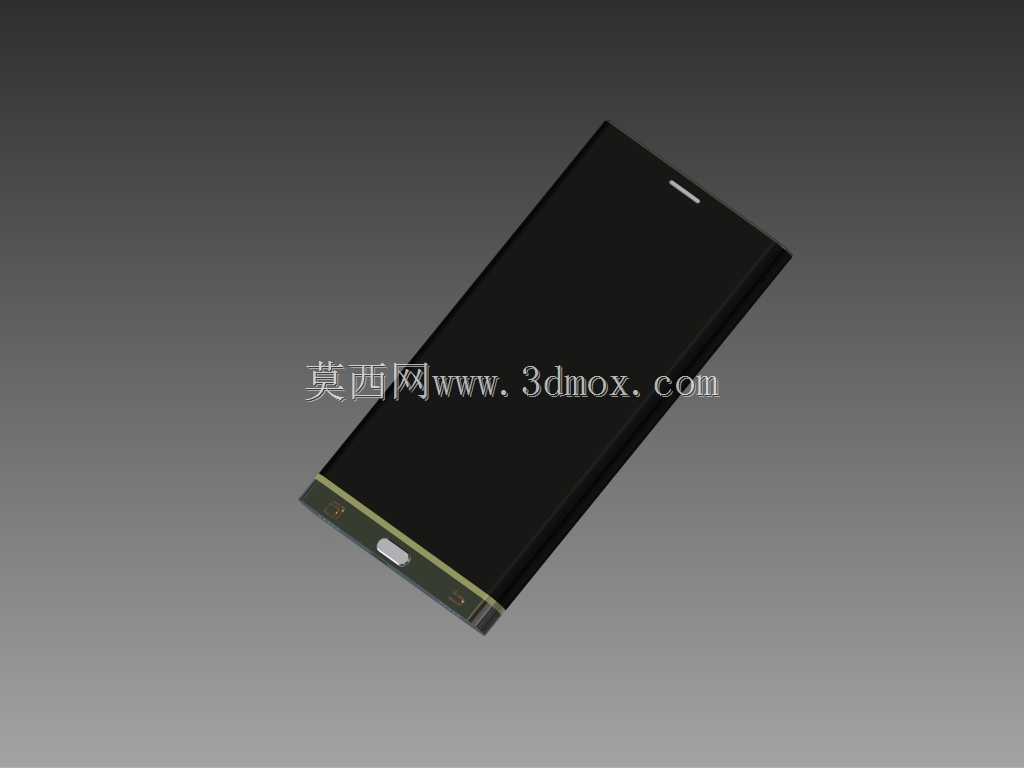

　　侧边的音量调节按键、电源按键的凸起高度与按压行程空间都做了符合实际装配要求的预留，中框与前后盖板的搭接台阶尺寸控制在0.15mm以内，完全匹配实际生产中的装配公差要求。机身背部的结构设计上，模型还原了后置主摄像头、补光灯的凸起高度与安装位置，背部上下端的天线断点位置也做了精确呈现，后盖与中框的配合曲面做了连续G2曲率过渡，握持时的边缘倒角半径控制在2.5mm，能够有效降低长时间握持的硌手感，符合人体工程学的手持使用要求。从设计思路层面看，该模型采用了主流的直板大屏设计逻辑，整机厚度控制在7.8mm，宽度72mm，长度148mm，完全适配单手握持的尺寸边界，屏幕尺寸对应5.5英寸触控屏的显示区域，所有外部接口的位置都避开了内部主板、

　　电池的堆叠禁区，能够为后续的内部结构堆叠设计提供准确的外形边界参考。在周边产品开发场景中，该模型可直接导入结构设计软件，用于车载手机支架的夹持结构验证、桌面无线充电器的线圈对位匹配、手机防水袋的密封尺寸适配等工作，所有外观曲面都做了实体化处理，不存在破面、重叠面等建模问题，能够直接用于干涉检查、装配模拟等工程验证环节，无需额外的模型修复工作。
