脚踏式自行车发电实训装置结构设计

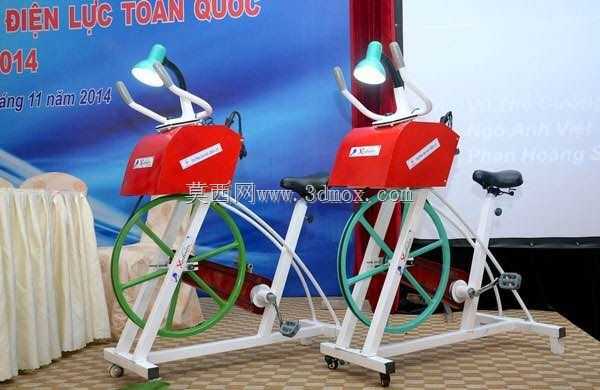

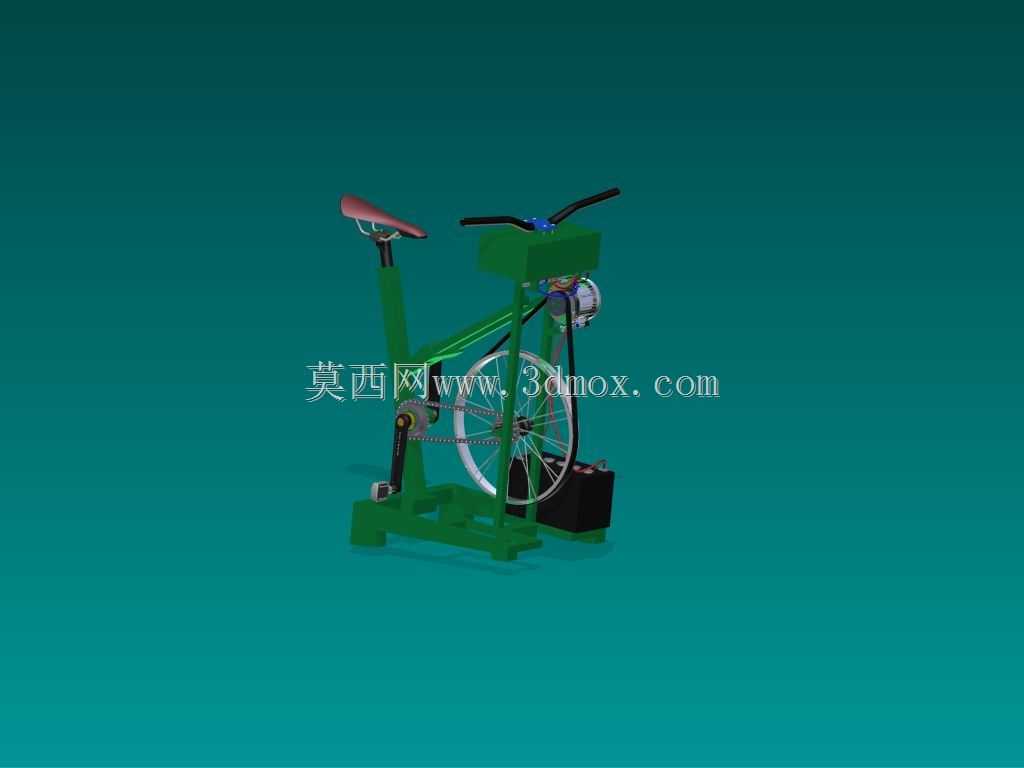

　　这款脚踏发电装置以常规自行车骑行结构为动力输入基础，将人力踩踏的机械能通过链传动结构传递至发电端，可应用于科普实训场景、户外应急供电场景、无电网区域的小型临时供电场景，也可作为体能康复训练过程中的能量回收配套装置使用。从结构设计逻辑来看，整体采用立式方管焊接机架作为承载主体，机架底部预留四个水平调节支脚的安装位，可适配不平整的地面安装需求，机架整体宽度控制在650mm范围内，长度控制在1200mm范围内，高度方向最高处为车把位置，距离安装基准面约1100mm，整体安装边界紧凑，无需额外预埋固定结构，放置在平整硬质地面即可正常使用。动力输入部分保留了常规自行车的曲柄、脚踏、链轮、链条传动结构，

　　车座高度可通过快拆结构在200mm行程范围内调节，适配不同身高的使用者操作，车把位置集成了简易的转速指示结构，可直观反馈当前踩踏的输入转速。传动端的张紧结构设计在机架中部，通过可调式张紧轮避免链条在长期使用后出现松旷跳齿的问题，发电转子与从动链轮采用同轴直连结构，减少中间传动环节的能量损耗，发电模块的输出端直接连接至机架侧方的储能电池仓，电池仓采用抽拉式安装结构，可快速更换储能单元，输出端预留标准USB接口与直流输出接线端子，可直接为小型数码设备、低压照明装置供电。设计过程中充分考虑了使用过程中的动平衡问题，在从动轮位置加装了配重平衡块，避免高速踩踏时出现机架共振抖动的问题，所有转动副位置均采用密封式轴承结构，减少日常维护频次，机架表面采用喷塑处理，可适应户外潮湿环境下的使用需求，车把、车座等与人接触的部件均沿用成熟的自行车通用配件，降低后续配件更换的成本。
