10x16mm直插低ESR铝电解电容结构设计

　　在开关电源输出滤波、DC-DC转换模块、工业控制板卡的二次侧整流回路里，直插式铝电解电容是最常见的被动储能滤波元件，这类元件的选型与安装设计，直接决定了板卡的纹波抑制能力、低温工作稳定性以及长期运行寿命。本次设计的这款径向引线铝电解电容，针对小功率板载安装场景优化，整体封装尺寸控制在直径10mm、本体高度16mm，引线采用标准镀锡铜包钢线，引线间距适配常规2.54mm网格的PCB孔位设计，安装时无需额外调整孔位坐标，可直接匹配通用波峰焊工艺的生产要求。

　　从功能特性来看，这款电容定位低ESR规格，相比普通通用型铝电解电容，其等效串联电阻参数控制在毫欧级，在高频开关工况下能有效降低自身发热，适合100kHz以内的开关频率回路使用，可承担输出纹波吸收、负载瞬态电流补偿的作用，在小功率适配器、工控IO板、车载辅助电源这类空间紧凑、对元件高度有严格限制的场景中，16mm的本体高度不会超出板卡元件限高要求，同时10mm的直径也能在有限的PCB面积内，平衡容值与安装空间的矛盾。

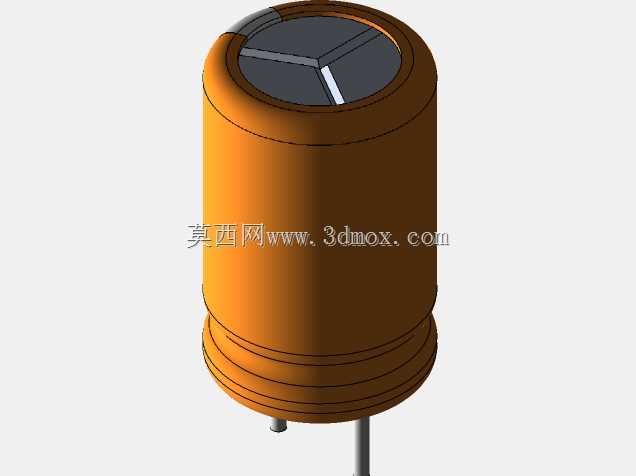

　　设计过程中，首先要明确电容的结构边界：本体外壳采用深棕色铝壳拉伸成型，壳顶预留三瓣式防爆刻痕，当电容内部因过温、过压产生电解液气化压力时，防爆刻痕会优先开裂释放压力，避免壳体爆裂引发周边元件损坏；外壳侧壁做了多道环形滚槽，一方面用于固定内部芯包的轴向位置，避免运输、振动工况下芯包移位导致引线脱焊，另一方面滚槽结构也能提升铝壳的径向结构强度，减少自动化插件过程中壳体变形的概率。顶部的密封胶塞采用耐电解液腐蚀的丁基橡胶材质，引线穿过胶塞的位置做了密封压合处理，可阻断电解液挥发路径，延长电容的存储与工作寿命。

　　引线部分的设计充分考虑了自动化插件的工艺要求，两根引线的伸出长度控制在标准插件作业的适配范围，引线直径适配常规PCB安装孔的孔径公差，插件时引线可顺利穿过孔位，不会出现卡滞、弯针的问题；引线与内部芯包的连接采用冷压铆接工艺，相比传统焊接方式，铆接结构的抗振动性能更优，在工业设备常见的振动工况下，不会出现焊点脱开导致的电容失效问题。

　　在PCB布局阶段，使用该模型进行结构干涉检查时，需要注意电容本体周边的预留空间：直径方向要预留至少0.5mm的安全距离，避免与周边贴片电阻、电容元件发生贴装干涉；高度方向要确认电容顶部与外壳、散热片之间的间隙，尤其是在有灌封要求的板卡中，16mm的本体高度要匹配灌封层的厚度设计，避免灌封胶覆盖防爆刻痕影响防爆功能。另外，直插元件的波峰焊焊接温度曲线要匹配电容的耐温参数，焊接时引脚受热时间不能超出规格范围，避免热量通过引线传导到内部芯包，导致电解液过早老化。

　　从应用适配性来说，这款电容的尺寸规格属于行业通用的小体积直插封装，可直接替代同尺寸参数的其他品牌电容，在板卡迭代、物料替换时无需修改PCB封装，能大幅降低设计变更的工作量。建模过程中，对铝壳的曲面过渡、滚槽的细节、防爆刻痕的结构都做了1:1还原，导入PCB结构装配文件时，可精准模拟实际元件的安装状态，提前排查元件与结构件、周边元件的干涉问题，避免打样后出现装配不上的问题。对于结构工程师来说，这类通用电子元件的精准模型，能有效提升板卡结构设计的准确率，减少样机调试阶段的元件适配问题，尤其是在紧凑空间的板卡设计中，精准的元件尺寸边界是保证设计一次成功的基础。
