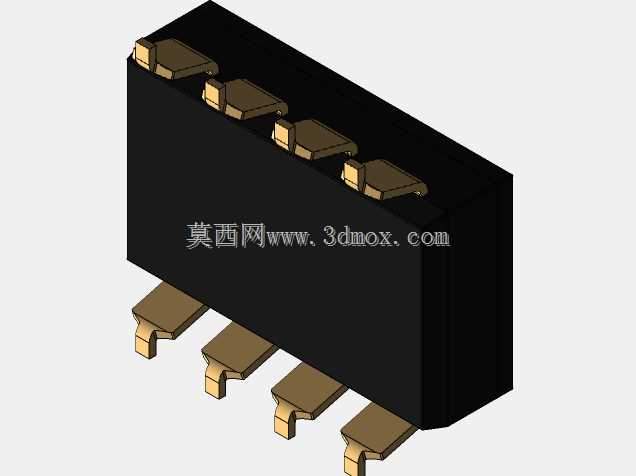

贴片式四位拨码开关结构设计

　　这款贴片式四位拨码开关，是面向高密度PCB板载电路设计的小型化操控元件，在工业控制板卡、消费电子主控板、通信设备端口配置、测试仪器参数设置场景中应用广泛。不同于传统通孔插装的DIP开关，该款采用表面贴装封装形式，能够适配回流焊生产工艺，无需在PCB上开设插装通孔，可有效提升板面布线密度，减少过孔带来的信号完整性问题，尤其适合板内空间局促的紧凑型电子设备使用。

　　从功能特性来看，该开关为四位独立拨码结构，每一路均可独立实现通断状态切换，单路开关接触电阻低，导通状态下载流能力可满足常规低压信号回路的切换需求，拨动手感带有清晰的档位顿挫感，可避免设备运输、使用过程中受振动冲击出现档位误偏移的问题，每路开关的拨柄位置带有明显的状态标识，生产调试、现场运维人员无需借助辅助工具即可快速识别当前开关设置状态。开关的绝缘基座采用耐高温工程塑料注塑成型，可承受表面贴装工艺过程中的高温回流环境，不会出现基座变形、触点移位的问题，基座与引脚的结合位置做了密封加强设计，可阻挡波峰焊、回流焊过程中焊锡渗入开关内部造成触点短路。

　　在设计思路上，该模型严格遵循表面贴装元件的标准化封装尺寸规范，引脚共面度控制在贴片工艺允许的公差范围内，确保贴装时所有引脚均可与PCB焊盘充分接触，减少虚焊、立碑等贴片不良问题。开关本体的高度做了压低处理，不会在板面上占用过多垂直空间，可适配薄型设备的外壳装配间隙要求，拨柄的突出高度经过反复校核，既保证手指拨动时有足够的操作行程，又不会因突出过高导致外壳装配时误触拨柄改变档位。开关的触点部分采用弹性铜合金材质，表面做了镀金处理，长期使用下不易氧化，可保证接触可靠性，即使在温湿度波动较大的工业环境中，也能维持稳定的导通性能，避免因触点接触不良导致设备参数配置错误。

　　从安装边界来看，该开关的焊盘布局完全匹配标准SMD DIP-4的封装尺寸，PCB设计时可直接调用标准封装库完成布局，无需单独绘制定制封装。开关本体与周边元件的安全间距符合PCB设计规范，侧面与相邻贴片电阻、电容等元件的间隙满足贴片生产时的元件避让要求，不会出现贴装干涉问题。开关的顶部操作空间预留了足够的手指操作区域，即使周边布置了较高的接插件、电解电容等元件，也不会影响拨码操作的可达性。在结构细节上，开关底部做了微小的凸台设计，贴装时可在开关与PCB板面之间形成微小间隙，便于焊锡挥发物排出，减少焊接空洞问题，同时也能避免助焊剂残留长期堆积在开关底部腐蚀引脚。

　　在实际选型应用中，这类四位贴片拨码开关常被用于设置设备的地址码、波特率、功能模式等参数，相比软件配置的参数存储方式，硬件拨码的设置状态不受程序跑飞、存储芯片掉电的影响，可靠性更高，在工业现场的设备组网、参数初始化场景中有着不可替代的作用。建模过程中对开关的所有装配间隙都做了还原，包括拨柄与基座的滑动间隙、引脚与基座的嵌装结构、内部触点的弹性形变空间，模型可直接用于PCB装配干涉检查、设备结构空间校核，也可作为电子元件库的标准化模型纳入企业设计资源库，供硬件设计、结构设计人员直接调用，减少重复建模的工作量。
