双柱带半圆槽安装式机械支撑固定座

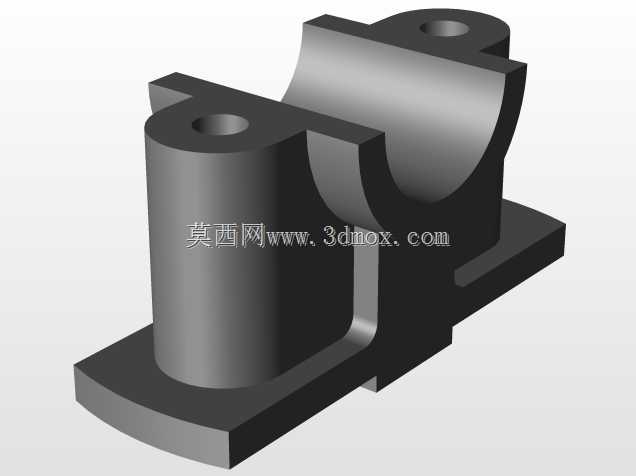

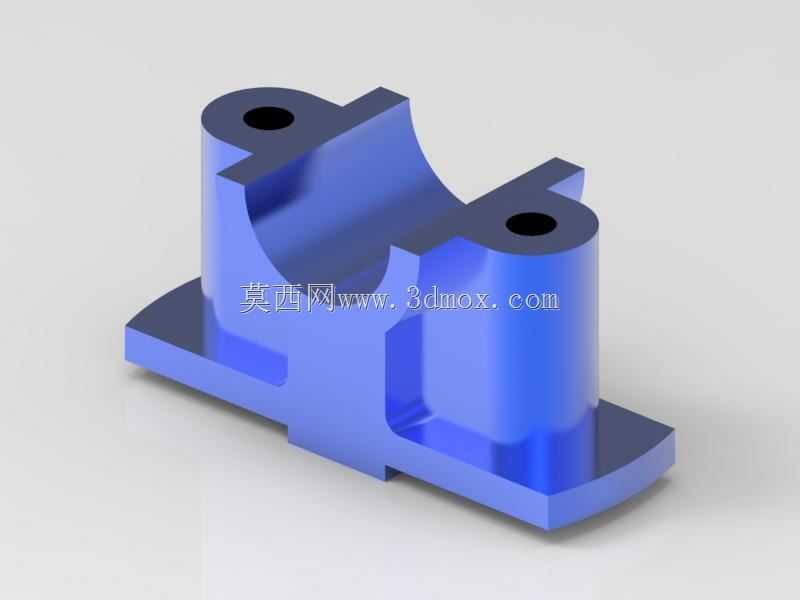

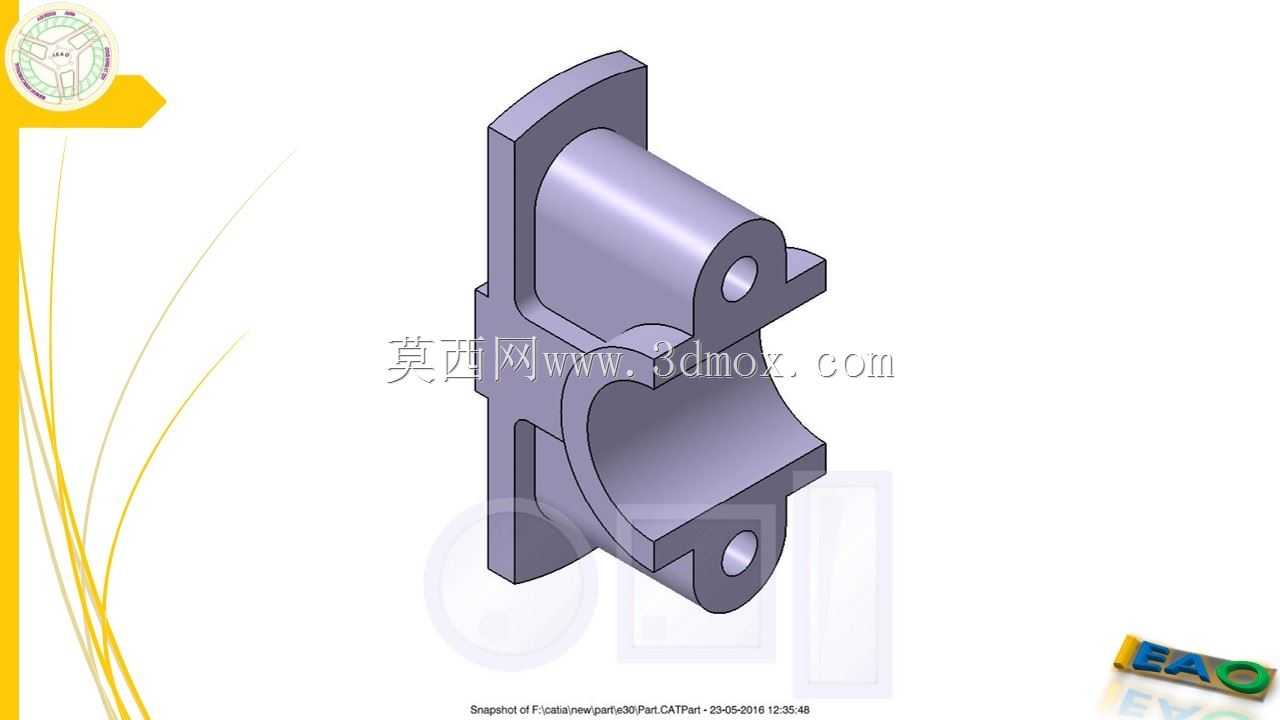

　　这类双柱带半圆槽的支撑固定座，在轻工输送线、小型自动化装配工位的辅助定位结构里十分常见，日常接触的设备里，但凡需要对圆柱类杆件、导向轴做侧向承托同时预留安装固定位的场景，基本都能看到同结构零件的身影。从实际使用逻辑来看，这个零件的核心作用是为被承托的圆柱构件提供下半周的径向支撑，避免杆件在长期受载后出现径向挠曲变形，同时两侧的带孔立柱配合底部的安装底板，能把整个支撑结构牢牢锁定在设备的安装基面之上，不会因为设备运行的振动出现位置偏移。

　　设计这类零件的时候，首先要匹配被支撑圆柱件的外径，半圆槽的曲率半径需要和被支撑件的半径保持一致，配合面的粗糙度要控制在合理区间，既不能太粗糙导致接触应力集中磨损杆件表面，也没必要做过高精度的研磨增加不必要的加工成本。两侧的立柱上的通孔是用来安装锁紧压块的，实际装配的时候会搭配一个上半部分的半圆压盖，穿过这两个孔用螺栓锁紧，就能把圆柱杆件完全环抱固定，既可以限制杆件的径向窜动，也能根据需要调整锁紧力，允许杆件在需要的时候做轴向的位置调整。

　　底部的安装底板做了两端延伸的结构，两个安装孔位的间距要匹配设备基面上的预留安装孔距，底板的厚度需要根据实际承受的载荷做校核，一般这类小型支撑座的底板厚度在5到8毫米之间，就能满足常规轻载场景的刚度需求，不会在锁紧螺栓的时候出现底板翘曲变形。立柱和底板、半圆槽的衔接位置都做了圆角过渡，这是结构设计里必须注意的细节，直角衔接的位置在注塑或者铣削加工的时候容易出现应力集中，长期受交变载荷的话很容易在转角位置萌生裂纹，做R2到R3的圆角过渡就能大幅提升零件的疲劳强度，同时也能减少加工时候的刀具磨损。

　　从安装边界来看，这个零件的整体宽度由两个立柱的外侧间距决定，安装的时候需要在基面预留足够的平面空间，底板的下表面要保证平面度，避免安装的时候出现虚位，导致支撑的圆柱件出现同轴度偏差。半圆槽的中心高度是这个零件最核心的安装尺寸，这个尺寸直接决定了被支撑杆件的轴线高度，设计的时候需要和整条线的其他导向件、传动件的中心高保持一致，否则会出现杆件别劲、运行卡滞的问题。两侧立柱上的安装孔一般做通孔设计，方便从上方穿入螺栓锁紧上压盖，孔的直径要比选用的螺栓直径大0.5到1毫米，预留一定的装配调整余量，抵消部分加工带来的位置误差。

　　实际选材的时候，这类零件如果是用在普通无腐蚀的车间环境，一般选用6061铝合金做硬质阳极氧化处理，重量轻加工成本低，表面硬度也能满足耐磨需求；如果是用在有重载或者腐蚀环境的场景，会选用304不锈钢材质，虽然加工成本稍高，但是抗腐蚀能力和结构强度都更有保障。零件的所有棱边都需要做去毛刺处理，避免装配的时候划伤操作人员，也防止毛刺脱落掉入设备内部造成其他零件的卡滞磨损。在三维建模过程中，这类零件需要重点标注半圆槽的直径、中心高、安装孔的位置度、底板的平面度这些关键形位公差，加工的时候优先保证这些尺寸的精度，其他非配合面的尺寸可以适当放宽公差要求，平衡加工精度和生产成本。
