单向推力球轴承F10-18M结构设计展示

　　在各类存在轴向载荷的机械传动场景中，推力球轴承是承担轴向定位与载荷传递的核心基础零件，这款单向推力球轴承的结构设计完全贴合中小载荷轴向支撑的实际工况需求，常见于低速进给机构、小型压力装置、精密仪器调平结构、立式水泵轴向定位端、离合器分离机构等场景，用来限制轴系的单向轴向窜动，同时保证轴系转动过程中轴向载荷的平稳传递，避免轴与安装座之间出现直接摩擦损耗。从实际选型适配的角度看，这类单向推力轴承只能承受单一方向的轴向载荷，完全不具备径向承载能力，所以在轴系设计时通常会和深沟球轴承或者圆柱滚子轴承搭配使用，由径向轴承承担径向载荷，推力轴承单独承担轴向载荷，二者的安装位置需要根据轴系的受力方向提前预留安装空间，

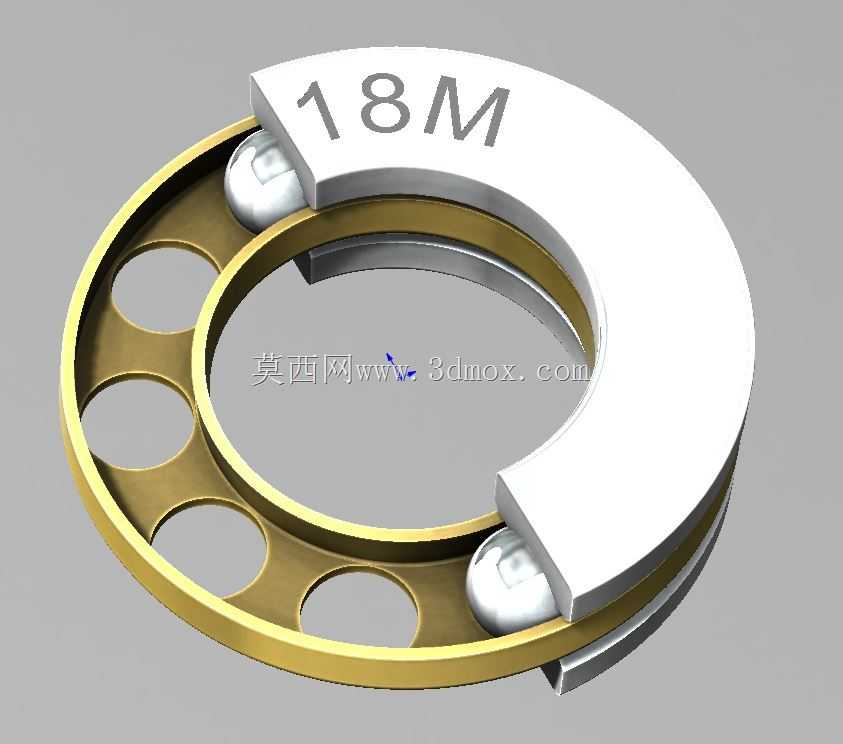

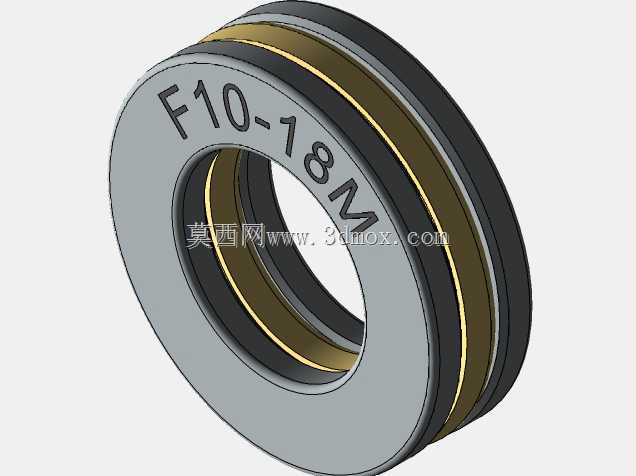

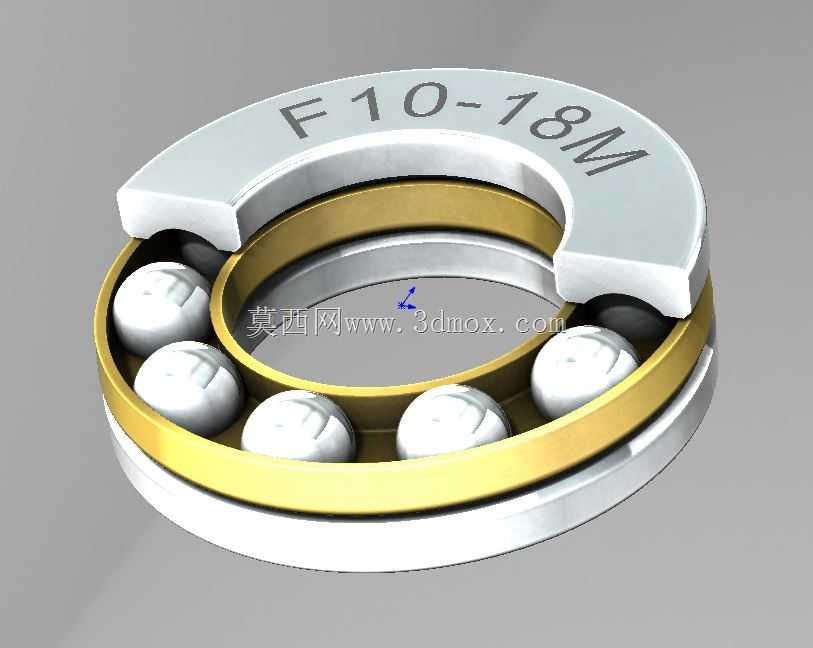

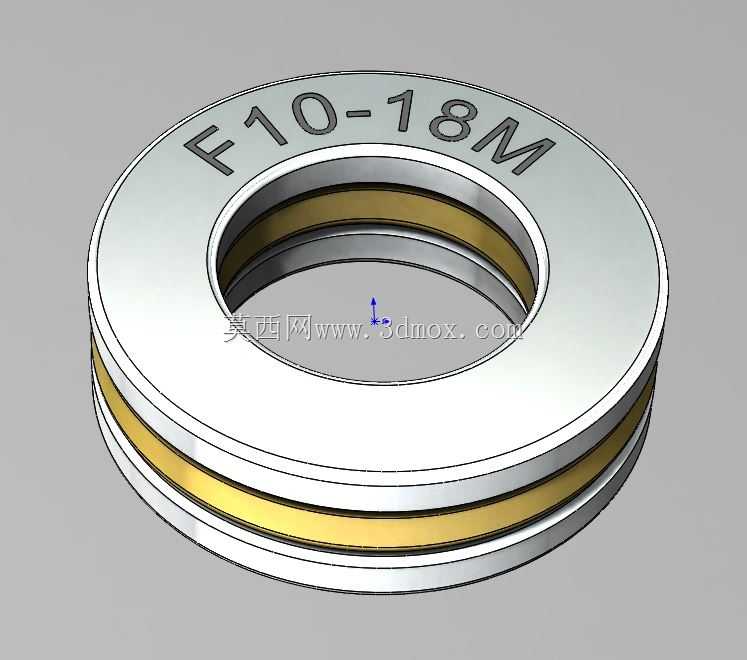

　　避免出现载荷干涉导致轴承提前失效。这款轴承的整体结构分为三个核心部分：上下两片平行的轴圈与座圈，中间带均匀兜孔的黄铜保持架，以及嵌在保持架兜孔内的钢球。轴圈与轴采用过盈或者过渡配合，随轴一同转动，座圈与安装座的轴承孔采用间隙配合，固定在机座上不随轴转动，保持架的作用是将钢球均匀分隔在滚道圆周上，避免钢球之间直接接触产生摩擦与碰撞，同时引导钢球在滚道内做稳定的圆周滚动，黄铜材质的保持架相比冲压钢保持架，在低速工况下的自润滑性能更好，对钢球的磨损更小，运行噪音也更低，适合对运转平稳性有一定要求的中小载荷场景。设计建模过程中，首先需要确定轴承的核心安装边界尺寸，这款轴承的内径适配10mm的轴径，外径为18mm，装配后的总厚度为5.5mm，

　　属于微型推力轴承范畴，安装时需要在机座上加工出深度略小于轴承厚度的沉孔，沉孔的直径要比轴承外径大0.1-0.2mm，预留一定的安装间隙避免装配时卡滞，同时轴的台阶端面与机座沉孔的端面需要保证足够的平面度与垂直度，端面跳动公差建议控制在0.01mm以内，否则会导致轴承滚道受力不均，局部载荷过大出现点蚀，大幅缩短轴承的使用寿命。滚道的型线设计是这类轴承建模的核心细节，轴圈与座圈上的滚道为与钢球曲率半径匹配的弧形沟槽，沟槽的曲率半径通常取钢球直径的0.52-0.54倍，既可以保证钢球与滚道有足够的接触面积降低接触应力，又不会因为沟槽过深导致钢球滚动时出现卡滞，保持架的兜孔采用球形窝设计，兜孔的直径比钢球直径大0.05-0.1mm，

　　保证钢球在兜孔内可以自由转动，同时不会出现过大的窜动，保持架的内外径与轴圈、座圈之间也要预留0.2-0.3mm的间隙，避免保持架转动时与套圈发生摩擦。从实际使用的角度出发，这类微型推力轴承的极限转速相对较低，因为高速运转时钢球受到的离心力会大幅增加，导致滚道边缘的接触应力骤升，同时保持架的运转稳定性也会下降，所以通常用在转速不超过3000rpm的工况下，装配时需要注意轴承的安装方向，轴圈必须紧贴轴的台阶端面，座圈紧贴机座的支撑端面，如果装反会导致钢球无法在正确的滚道内滚动，短时间内就会造成轴承的严重磨损。建模过程中需要严格控制各零件的同轴度公差，轴圈、座圈、保持架的同轴度需要控制在0.005mm以内，否则装配后钢球的受力会出现圆周方向的不均匀，导致轴承转动时出现卡顿、异响等问题，钢球的尺寸公差需要控制在微米级，同一套轴承内的钢球直径差不能超过0.001mm，保证每个钢球都能均匀承担轴向载荷，避免个别钢球载荷过大提前失效。在日常的设备维护中，这类轴承需要定期填充锂基润滑脂，润滑脂可以在钢球与滚道之间形成油膜，降低接触摩擦系数，同时阻隔外界的灰尘、水汽进入滚道内部，避免磨粒磨损与锈蚀，润滑脂的填充量不宜过多，通常填充轴承内部空腔的1/3-1/2即可，填充过多会导致轴承运转时阻力增大，温升过高，反而加速润滑脂的变质失效。
