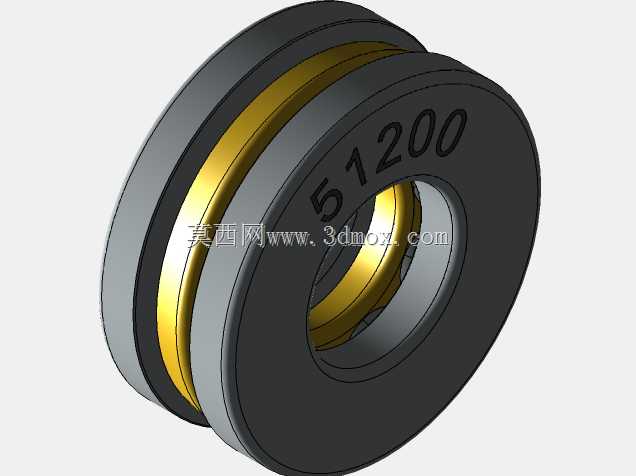

单向推力球轴承51200结构三维设计

　　在低速重载、仅需承受单向轴向载荷的设备传动环节中，51200型单向推力球轴承是应用频次极高的支撑部件，从立式水泵的轴向定位、千斤顶的承重端，到小型压力机的主轴限位、离合器的推力传递结构，都能见到这类轴承的身影。不同于深沟球轴承可同时承受径向与轴向复合载荷的特性，这类推力球轴承的设计从一开始就完全围绕纯轴向承载的工况展开，所有结构参数都为了最大化轴向载荷耐受能力、降低滚动摩擦损耗服务。

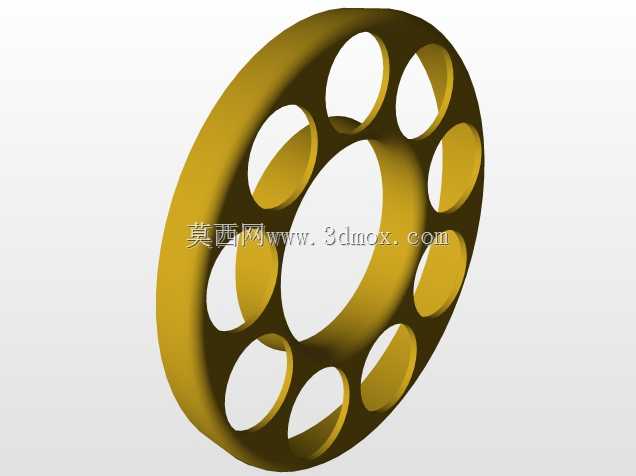

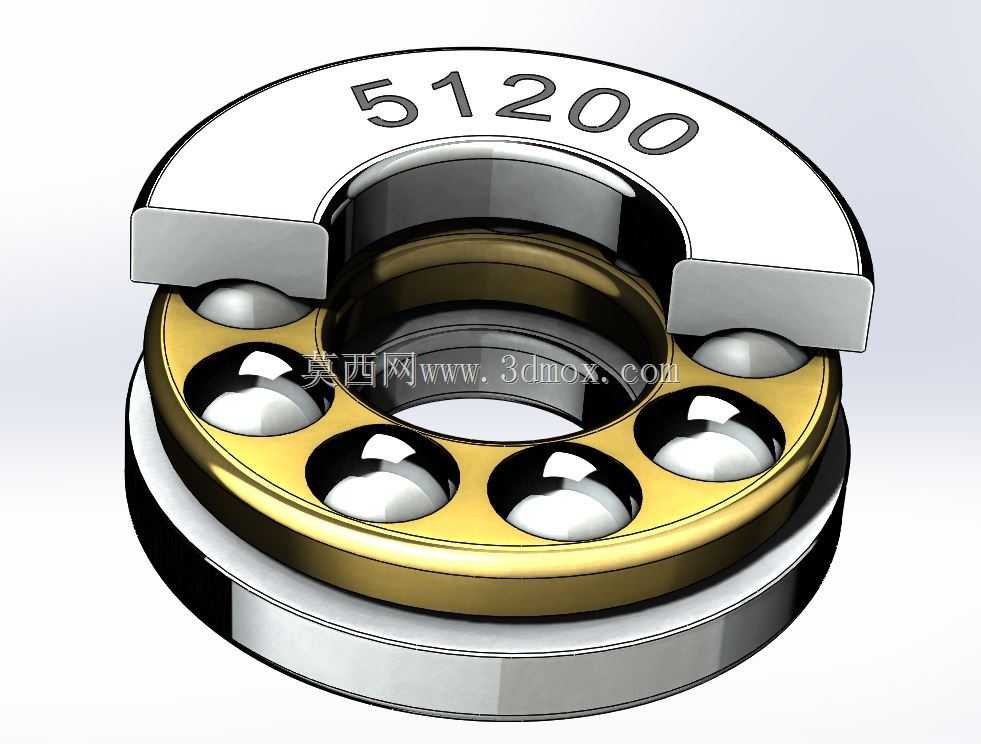

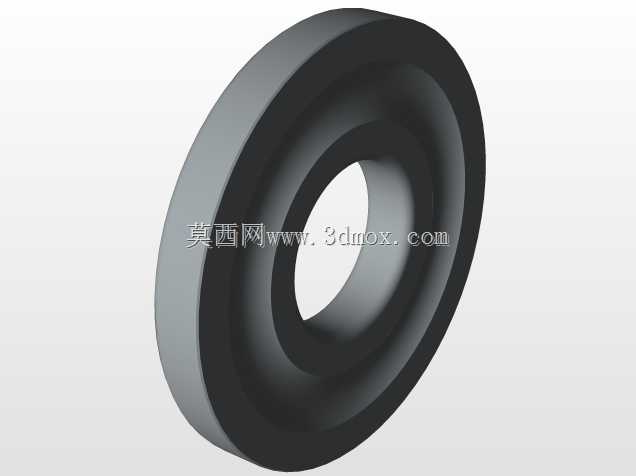

　　从结构组成来看，该轴承主要由与传动轴过盈配合的轴圈、与安装基座贴合固定的座圈、均匀排布的钢质滚动体，以及用于分隔滚动体避免相互摩擦的黄铜保持架四个核心部分构成。轴圈与座圈都采用了平面滚道设计，滚道表面经过高精度磨削处理，粗糙度控制在Ra0.8以下，保证钢球滚动时的接触稳定性，避免局部应力集中导致的点蚀失效。保持架采用兜孔式结构，每个兜孔对应一颗钢球，兜孔间隙经过精准计算，既不会因为间隙过小卡滞钢球的滚动，也不会因为间隙过大导致钢球在运转中出现窜动、碰撞，黄铜材质的保持架相比冲压钢保持架拥有更好的自润滑特性，在低速工况下即使润滑脂短暂缺失，也能依靠铜材本身的减摩特性维持短时间运转，避免出现抱轴故障。

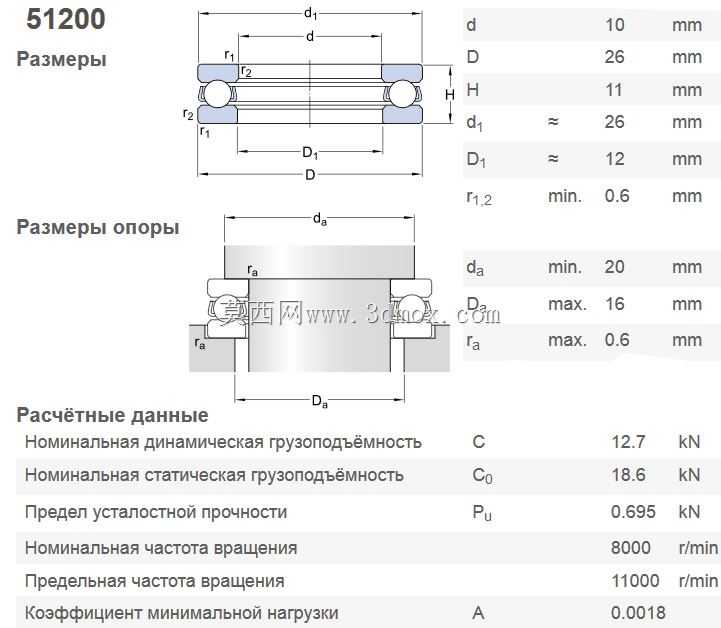

　　在实际选型安装过程中，这类轴承的安装边界有明确的约束要求。轴圈的内孔与传动轴采用k6级过盈配合，安装时需要通过专用套筒压装在轴的定位轴肩处，轴肩的高度不能超过轴圈的倒角尺寸，否则会导致轴圈无法贴合到位，运转时出现偏载；座圈的外孔与基座安装孔采用H7级间隙配合，安装时要保证座圈与基座支撑面完全贴合，不能有倾斜，否则会导致钢球受力不均，局部载荷超出额定值引发早期失效。轴承的轴向游隙需要根据实际工况调整，在常温工作、载荷平稳的场景下，游隙控制在0.02mm到0.05mm区间即可，如果是工作温度较高、轴系热伸长量较大的场景，需要适当放大游隙，避免热胀导致轴承被卡死。

　　设计这类轴承的三维模型时，需要重点还原几个关键结构细节：首先是滚道的曲率半径，滚道曲率通常取钢球直径的0.52到0.54倍，这个参数直接决定了钢球与滚道的接触角，接触角为90度是推力球轴承的核心特征，保证所有载荷都沿轴向传递；其次是保持架的兜孔位置度，所有兜孔的中心必须位于同一分度圆上，相邻兜孔的角度误差不能超过0.1度，否则会导致钢球排布不均，运转时出现振动噪音；最后是轴圈与座圈的倒角设计，倒角不仅是安装导向结构，也是避免应力集中的关键，倒角尺寸需要符合对应的轴承行业标准，不能随意更改。

　　在实际应用场景中，这类轴承不能承受任何径向载荷，所以在轴系设计时必须搭配径向轴承共同使用，由径向轴承承担径向力，推力球轴承仅承担轴向力，两者的安装位置需要保证同轴度，同轴度误差控制在0.01mm以内，否则会导致轴系运转卡滞。润滑方式通常采用锂基脂润滑，注脂量控制在轴承内部空腔的1/3到1/2即可，过多的润滑脂会导致运转时搅拌阻力增大，温升高，反而会缩短轴承的使用寿命。密封结构根据使用场景选择，在粉尘较多的工况下需要搭配防尘盖，避免杂质进入滚道加剧磨损，在清洁的闭式传动场景下可以不用额外密封，依靠传动箱本身的密封结构即可。

　　从失效形式来看，这类轴承最常见的失效是滚道疲劳剥落，主要原因是长期承受交变轴向载荷，滚道表面下的材料出现疲劳裂纹，扩展后形成剥落坑，其次是保持架磨损，通常是因为润滑不良或者安装偏载导致钢球对保持架的冲击力增大，加速兜孔的磨损。在三维建模过程中还原这些结构细节，能够帮助结构设计人员在选型阶段更直观地核对安装尺寸，模拟装配过程，避免出现干涉问题，也能帮助维修人员快速理解轴承的装配顺序，制定合理的拆装工艺，减少安装失误导致的轴承提前报废。
