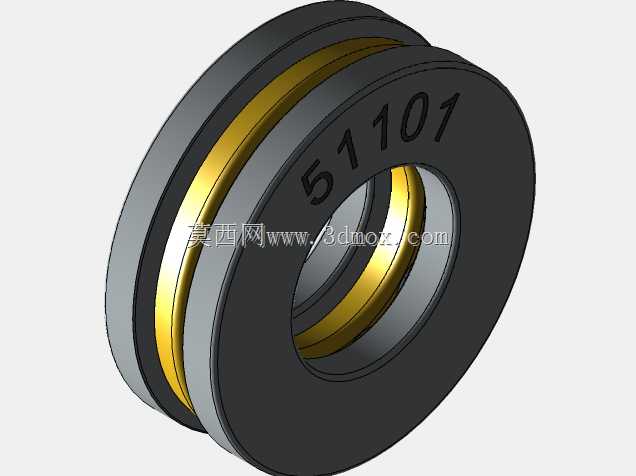

单向推力球轴承51101结构三维建模

　　在各类承受轴向载荷的机械传动场景中，单向推力球轴承是极为常见的支撑部件，51101作为该系列里尺寸偏小的型号，常出现在对轴向安装空间有严格限制的低速传动节点上。从实际应用场景来看，这类轴承无法承受径向载荷，仅能传递单一方向的轴向力，因此多被用在立式水泵的轴向定位端、小型压力机的主轴支撑、低速减速机的轴向限位结构，还有部分轻工机械的进给机构中，用来抵消传动过程中产生的单向轴向窜动，避免轴系出现轴向位移影响设备运行精度。

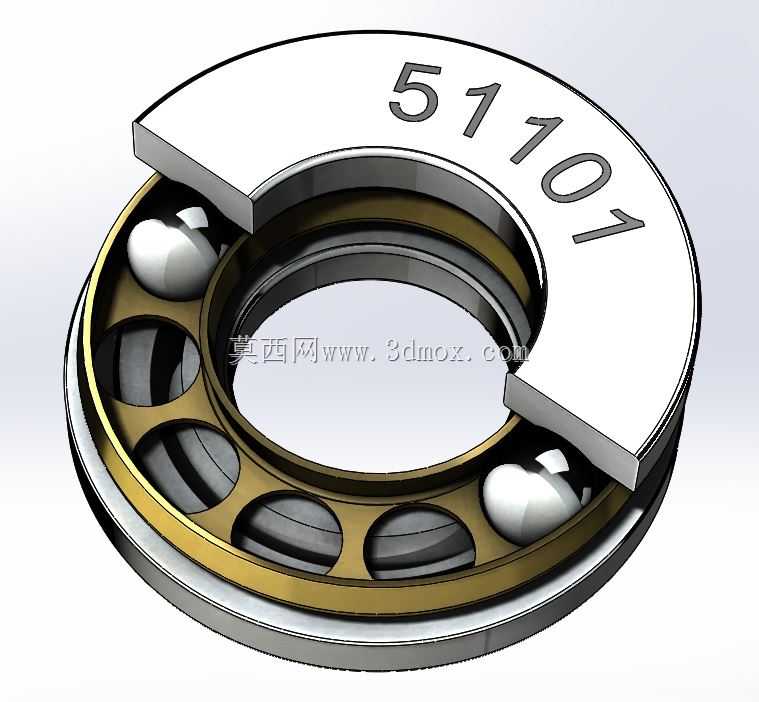

　　从结构功能特性来看，51101单向推力球轴承主要由轴圈、座圈、钢球滚动体以及铜制保持架四个部分组成，和深沟球轴承这类可同时承受径向与轴向载荷的轴承不同，它的两个滚道垫圈是相互分离的，其中与轴配合的轴圈内孔尺寸更小，和轴承座配合的座圈内孔尺寸更大，安装时需要严格区分两个垫圈的装配位置，一旦装反会直接导致轴承无法正常承载，甚至出现滚动体脱落、保持架变形的故障。钢球在保持架的兜孔内均匀排布，保持架采用铜质切削加工结构，相比冲压保持架，在低速重载的轴向载荷工况下，铜保持架的耐磨性更好，对滚动体的引导精度更高，能有效降低钢球运转过程中的相互摩擦与碰撞损耗。

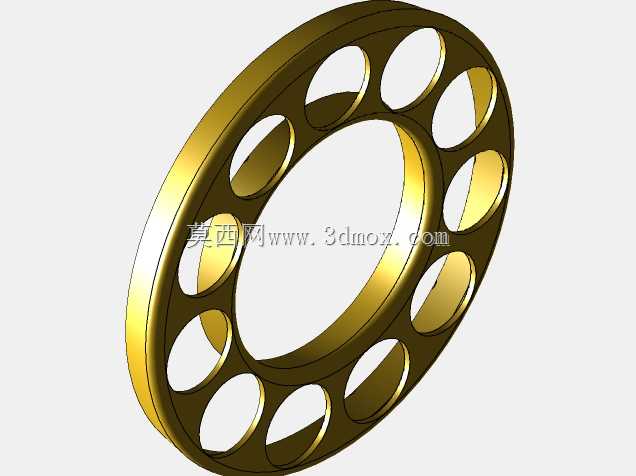

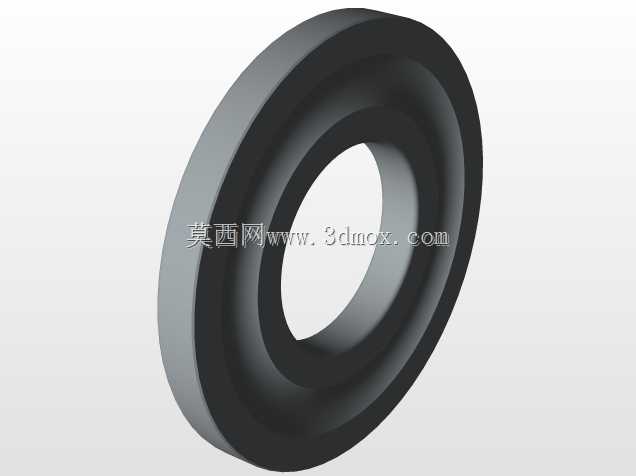

　　在开展三维建模的过程中，首先需要明确各部件的装配约束关系：轴圈与轴采用过盈配合，座圈与轴承座孔采用间隙配合，这一配合特性决定了建模时需要严格控制各配合面的尺寸公差，轴圈的内径尺寸需要匹配对应安装轴的轴径公差带，座圈的外径则要预留座孔安装的调整间隙。建模时首先绘制轴圈与座圈的滚道截面，推力球轴承的滚道为球面弧形，弧形曲率半径略大于钢球半径，保证钢球与滚道之间为点接触状态，这种接触形式虽然接触应力相比线接触更高，但能保证在纯轴向载荷下钢球的滚动顺畅，不会出现卡滞。保持架的兜孔采用等角度圆周阵列排布，兜孔的直径略大于钢球直径，预留出钢球运转时的热膨胀间隙，同时兜孔边缘做倒角处理，避免装配时刮伤钢球表面。

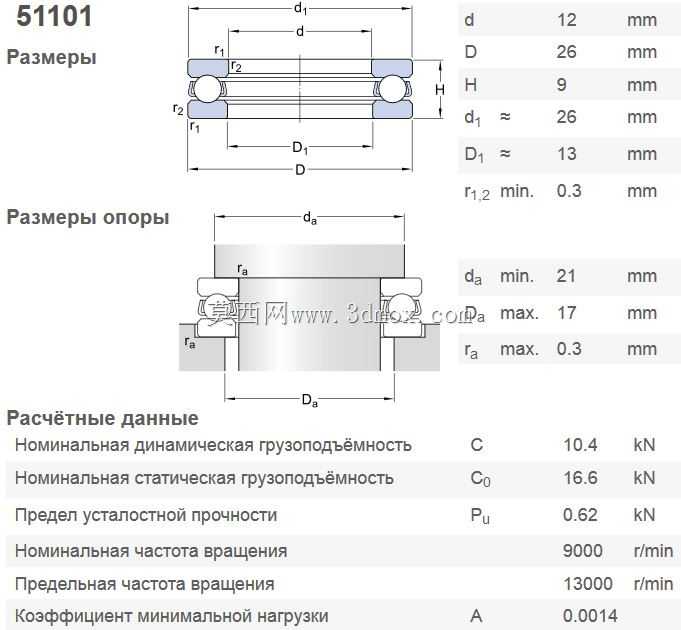

　　从安装边界与外形尺寸来看，51101属于推力球轴承中的8100系列，其内径尺寸为12mm，外径尺寸为26mm，装配后的总高度为9mm，安装时需要注意轴肩与座孔挡肩的尺寸设计，轴肩的外径不能超过轴圈的滚道内径，座孔挡肩的内径不能小于座圈的滚道外径，否则会在轴承拆卸时无法施力，甚至会在运转过程中与保持架发生干涉。同时由于这类轴承没有自调心性能，安装时需要保证轴与轴承座孔的同轴度，若同轴度偏差过大，会导致钢球载荷分布不均，局部滚道出现早期点蚀失效。在三维装配过程中，需要重点校验钢球与滚道的接触位置、保持架与两个垫圈之间的轴向间隙，保证轴承在自由状态下转动顺畅，无卡滞、无偏磨情况。

　　在实际选型应用中，这类轴承的极限转速相对较低，因为高速运转时钢球受到的离心力会急剧增大，会导致滚道与钢球之间的摩擦温升过高，因此仅适用于转速较低、轴向载荷平稳的传动场景，如果应用场景存在冲击性轴向载荷，还需要在轴承外侧加装缓冲垫片，避免瞬时冲击载荷直接作用在滚道上造成压痕。建模过程中对各部件的圆角、倒角细节也做了还原，轴圈与座圈的非配合端面都做了轻微的倒角处理，既可以去除加工毛刺，也能在装配时起到导向作用，避免装配过程中刮伤配合面。保持架的外径略小于座圈内径，内径略大于轴圈外径，保证运转过程中保持架不会与两个垫圈发生摩擦，仅对钢球起到圆周方向的分隔与引导作用。
