GDK系列恒功率电动主轴结构设计

　　在精密加工领域，主轴作为机床核心执行部件，其性能直接决定工件加工精度、表面质量与切削效率，GDK系列恒功率电动主轴的设计，正是针对中高速切削场景下宽转速区间扭矩输出稳定的需求开发，区别于传统皮带传动、齿轮传动的主轴结构，该系列主轴将驱动电机与主轴本体集成化设计，省去中间传动环节的间隙、振动与能量损耗，能在较宽的转速范围内保持恒定功率输出，适配不同材质、不同切削参数的加工工况。从实际应用场景来看，这类主轴常被配置在数控铣床、高速雕铣机、精密磨床以及专用组合机床上，既可以完成有色金属、复合材料的高速轻切削，也能在中低转速段输出足够扭矩承担钢材、铸铁的重切削负荷，避免普通恒转矩主轴在高转速段功率不足、切削力下降导致的闷刀、

　　工件表面振纹问题。在功能特性设计上，该系列主轴采用内置式电机转子直接与主轴轴芯过盈配合的结构，轴芯支撑选用配对角接触陶瓷球轴承，通过预紧结构调整轴承游隙，兼顾高速旋转时的刚性与回转精度，同时电机定子与主轴壳体之间设计螺旋冷却流道，通入恒温冷却介质带走电机运转与轴承摩擦产生的热量，控制主轴热伸长量在微米级，保障长时间连续加工的尺寸稳定性。主轴前端设计有标准刀具接口，适配常用的弹簧夹头、刀柄结构，换刀定位精度满足精密加工要求，壳体上预留的安装基准面与固定螺孔，可直接与设备滑枕、主轴座配合安装，无需额外设计复杂转接结构。从设计思路层面，开发阶段优先考虑了不同加工场景的安装兼容性，壳体外形采用圆柱基准面设计，既可以通过法兰盘端面固定，

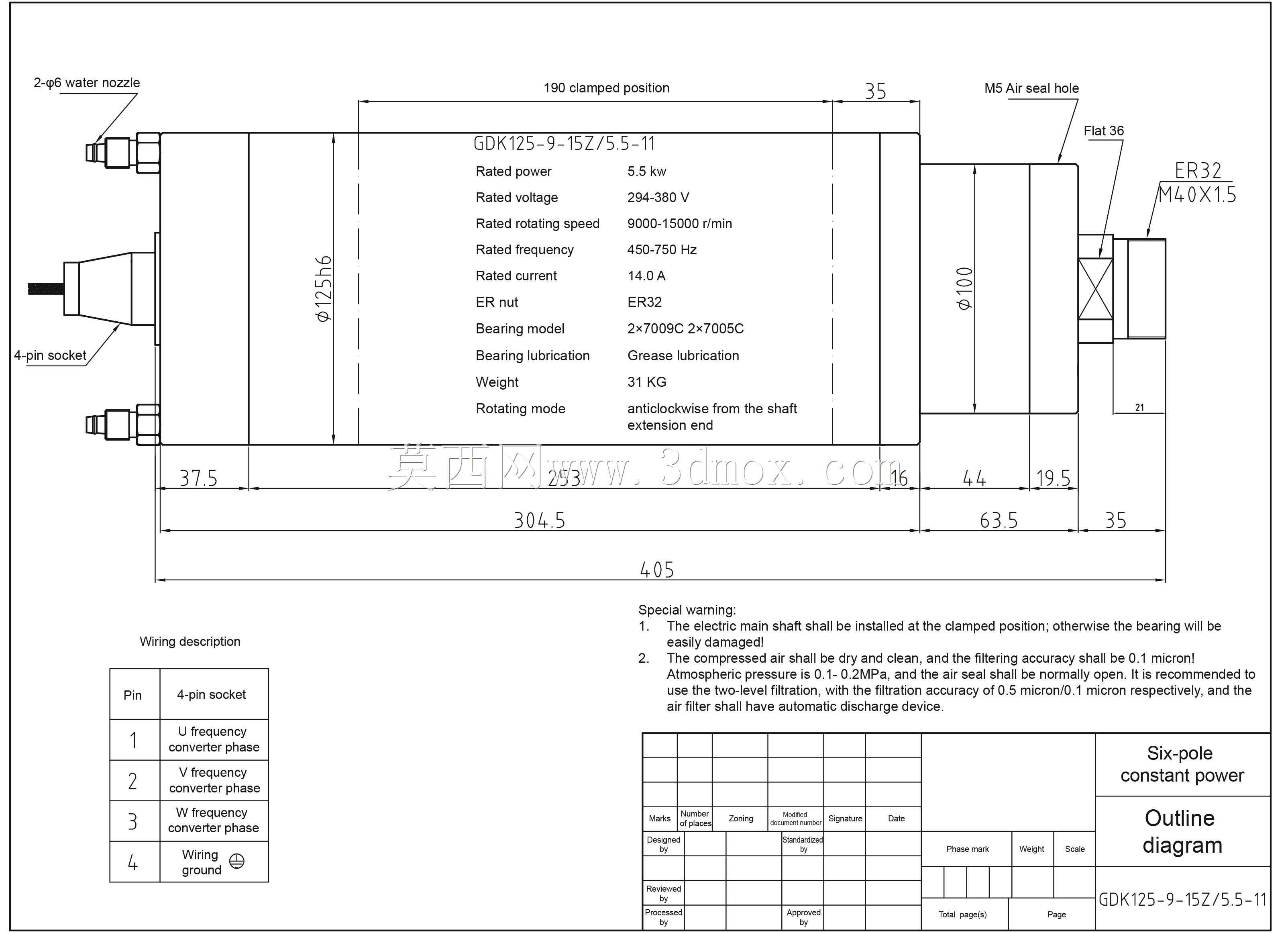

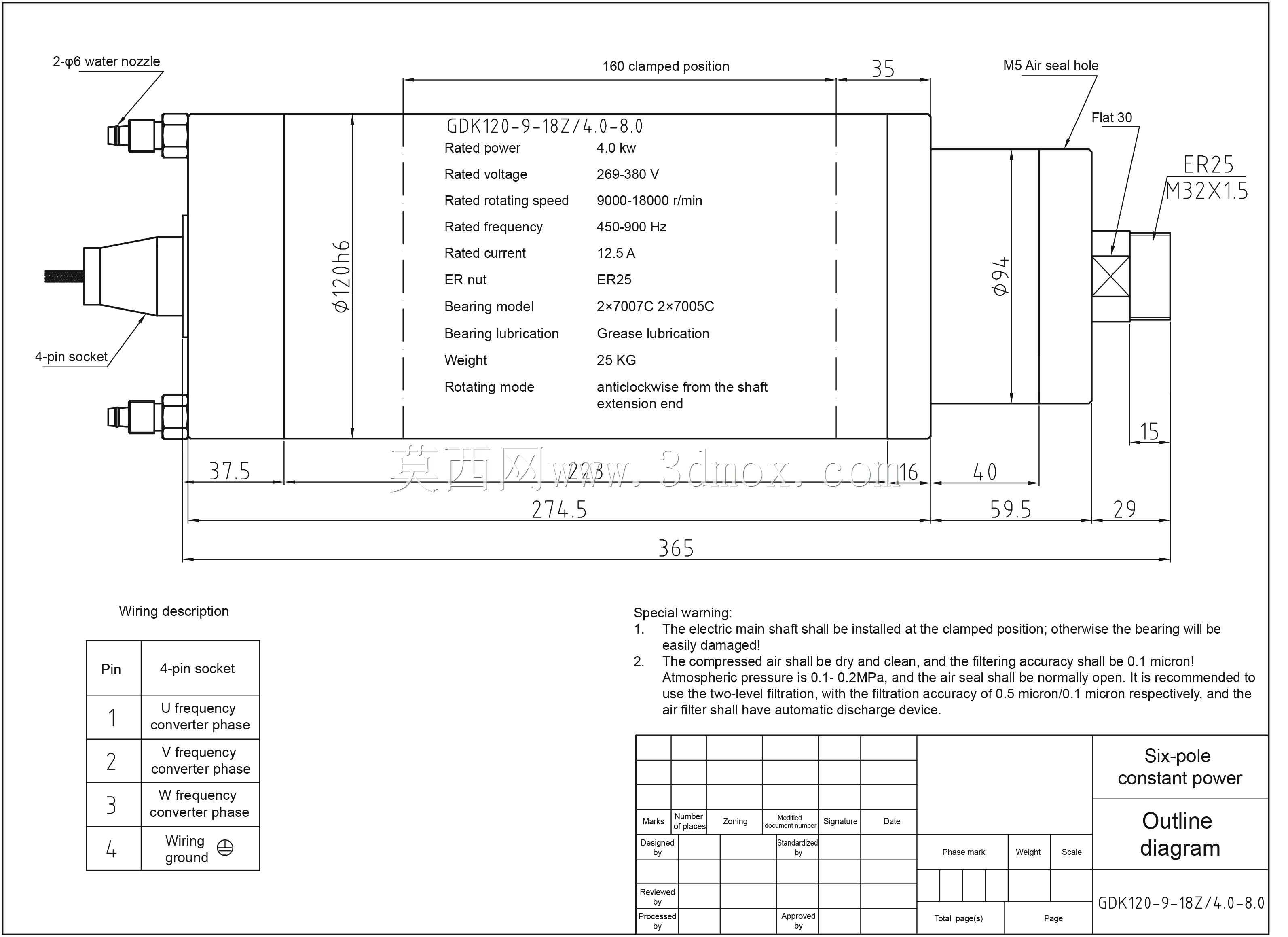

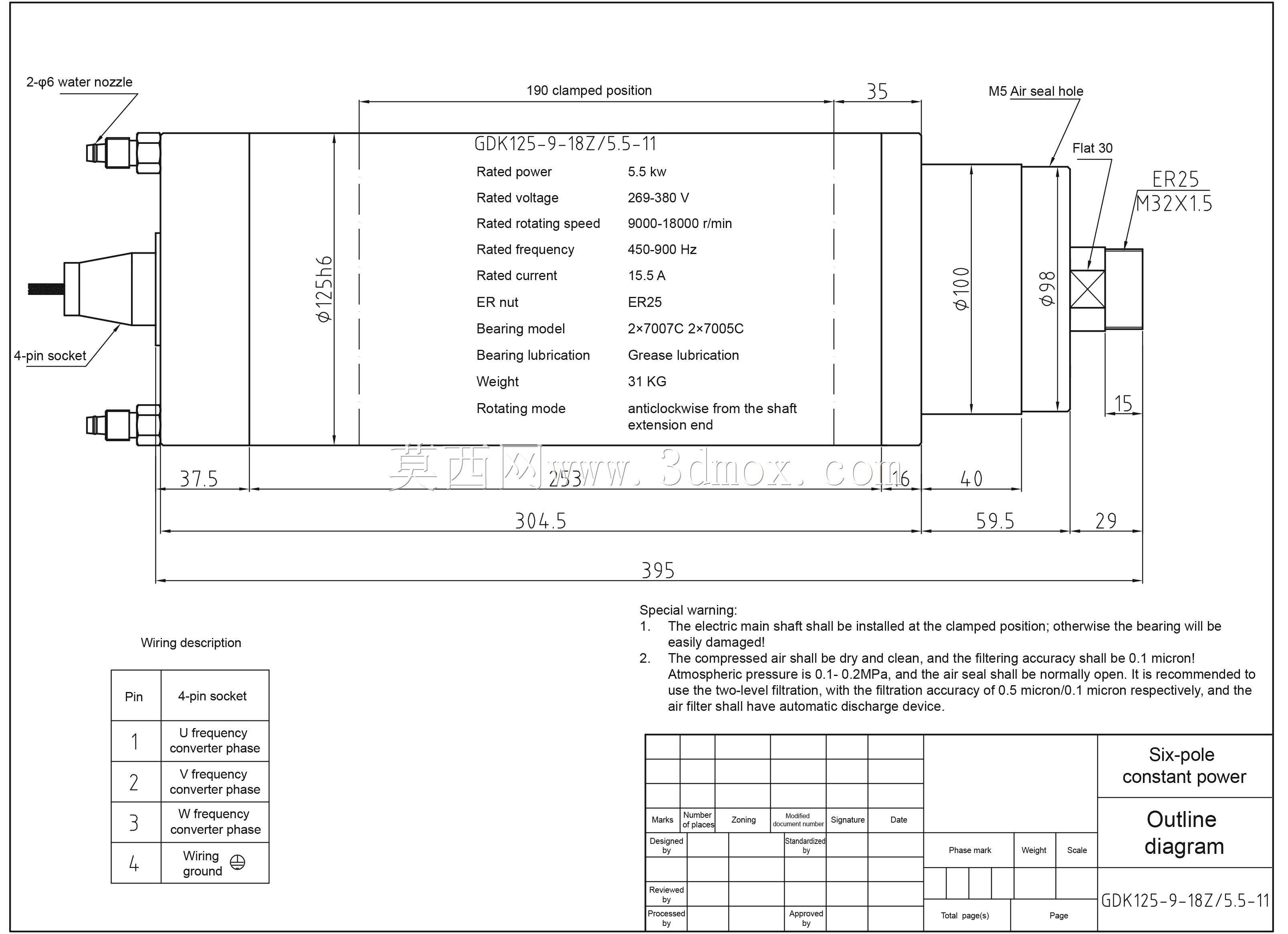

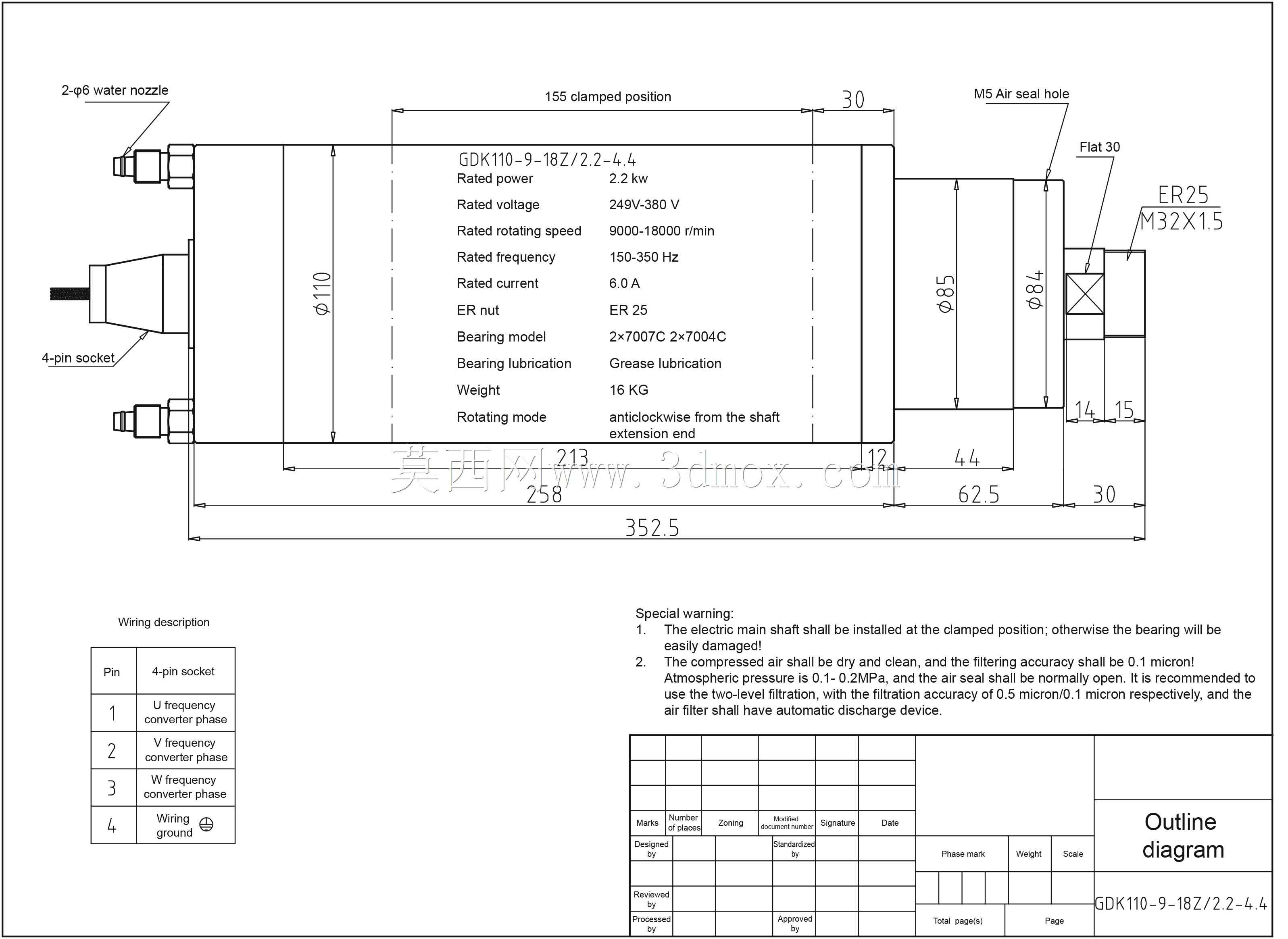

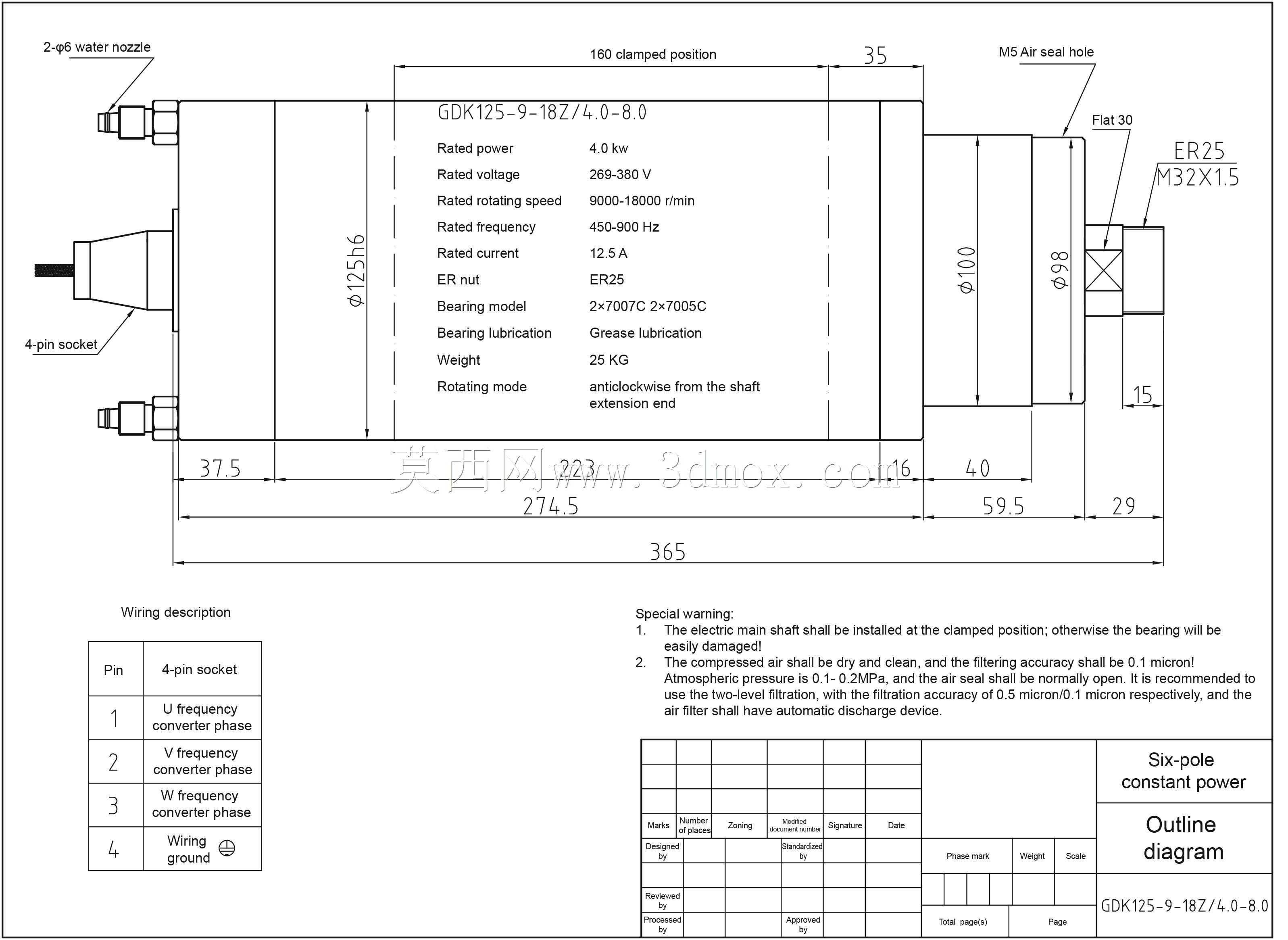

　　也能通过抱箍结构夹紧圆柱面安装，适配不同设备的安装空间限制；轴系的动平衡等级按照高速旋转部件要求设计，在额定最高转速下振动值控制在行业标准允许范围内，减少加工时的振纹产生。电气接口部分做了防油防水密封处理，适配车间多切削液、多油污的使用环境，后端预留的编码器安装位可加装转速反馈元件，实现闭环转速控制，满足高精度进给切削的转速稳定性要求。在安装边界与尺寸设计上，主轴的径向安装尺寸经过优化，在保证内部电机功率与轴承支撑跨距的前提下尽可能缩小外径，减少对设备加工行程的占用；轴向尺寸上平衡了电机长度、轴承支撑位置与前端刀具悬伸量，既保证轴系刚性，又避免悬伸过长导致的刀具端挠度变大问题。安装时需注意保证主轴轴线与设备进给轴的平行度、

　　垂直度公差，固定螺栓按照推荐扭矩锁紧，冷却管路连接时做好密封，避免冷却液渗漏进入主轴内部影响轴承寿命。实际选型使用时，可根据设备的加工转速范围、最大切削负荷匹配对应功率等级的型号，不同型号的安装尺寸保持一定的通用性，方便设备升级时直接替换，无需大幅修改主机结构。这类集成式电动主轴相比传统机械传动主轴，省去了皮带张紧调整、齿轮润滑维护的工作量，日常使用仅需定期更换冷却介质、检查密封状态即可，维护成本更低，同时因为没有中间传动件的磨损，长期使用的精度保持性更好，适合批量精密零件加工的长时间连续运行工况。在切削参数匹配上，恒功率特性使得主轴在转速调整时，切削线速度可以根据刀具直径、工件材质灵活调整，不会因为转速升高出现切削力骤降的问题，比如使用小直径铣刀高速铣削铝合金时，能在高转速下保持足够切削力提升加工效率，使用大直径刀具铣削钢材时，中低转速段的大扭矩输出可以满足大切深的切削需求，不用频繁更换主轴或者调整传动比，大幅提升设备的加工适配范围。
