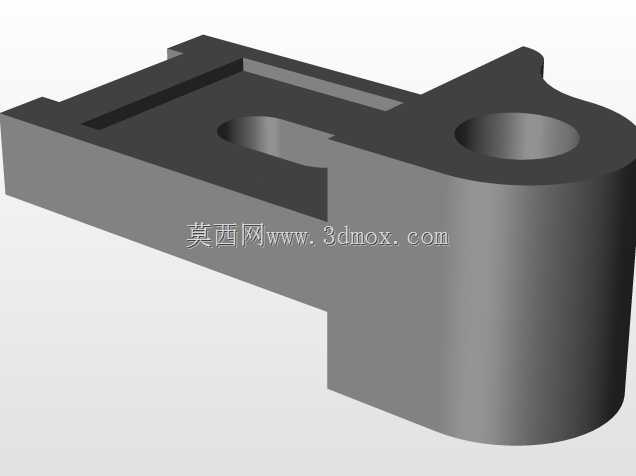

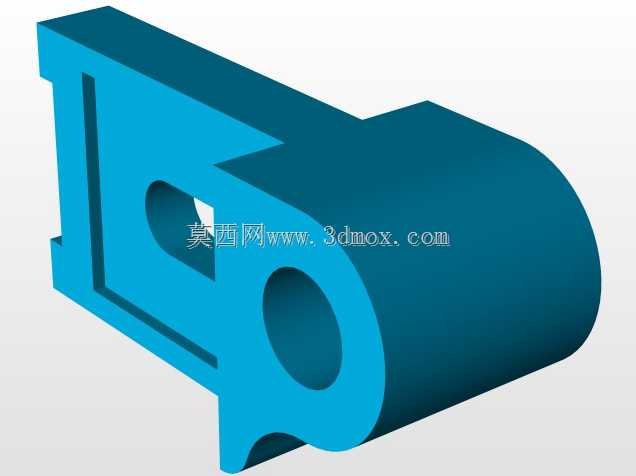

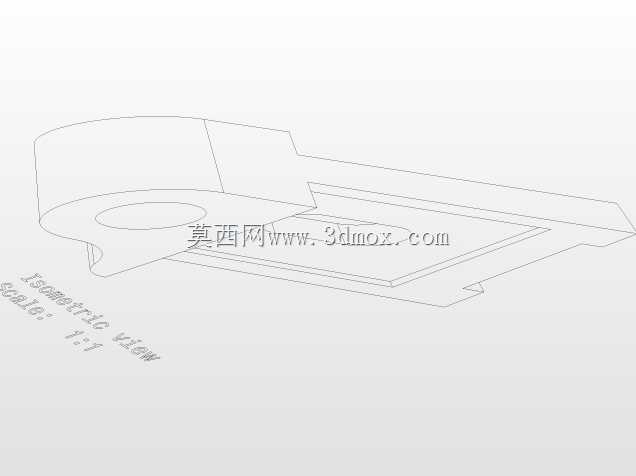

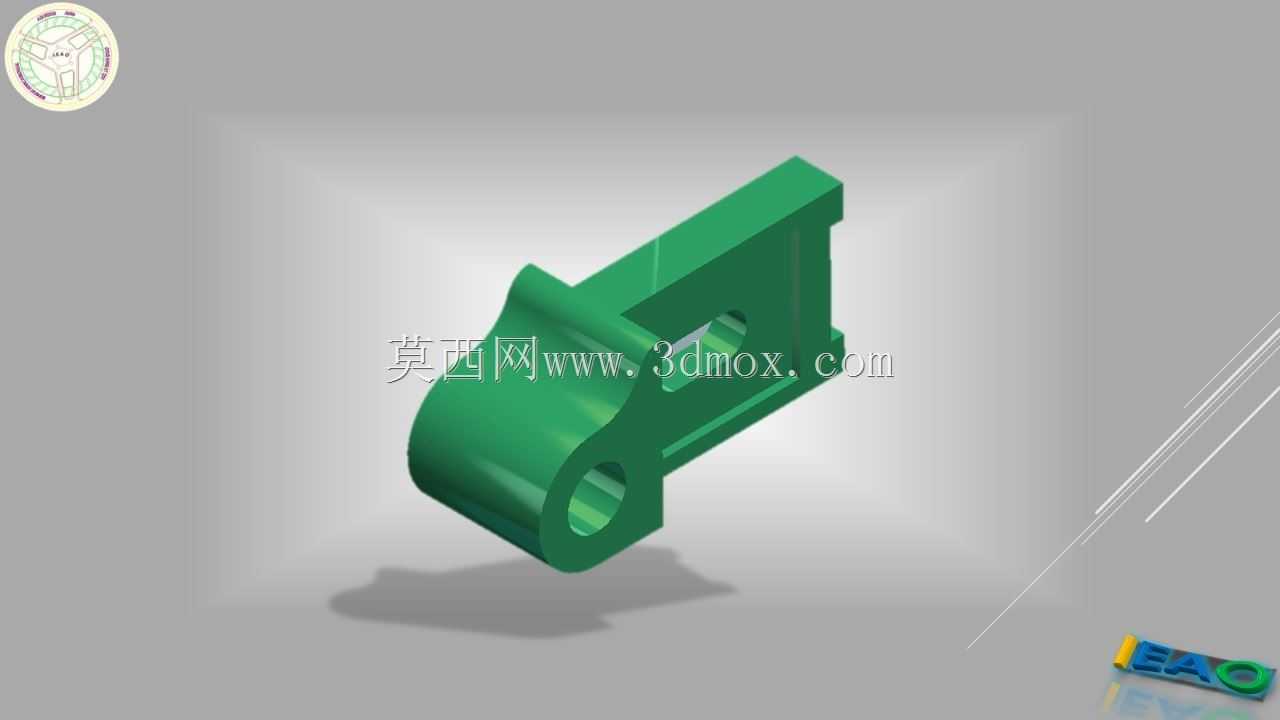

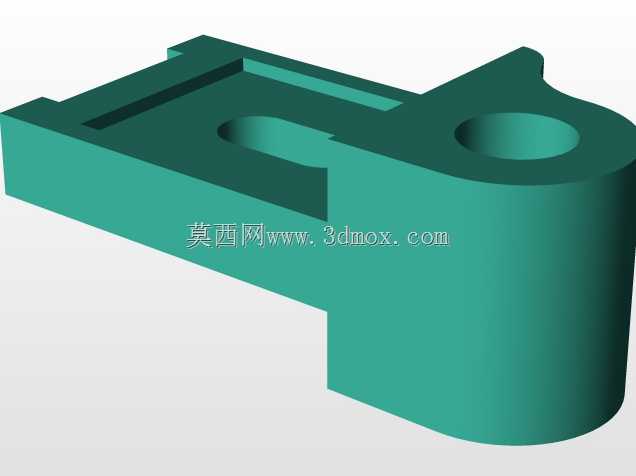

带双孔铰接座的异形机械连接构件

　　这类带双孔铰接结构的异形连接构件，多应用在中小型轻工设备的连杆传动机构、自动化生产线的工位摆臂连接端，以及小型农用机具的杆件铰接位置，核心作用是实现两个存在相对摆动需求的部件之间的刚性连接，同时预留铰接转动的自由度，避免传动过程中出现杆件卡滞、应力集中断裂的问题。从结构设计逻辑来看，构件主体采用一体化铸造成型后做机加工处理，主体的异形块状结构并非随意设计，凸起的弧形支撑面是为了匹配对应安装位的弧形贴合面，增大接触面积降低单位面积压强，避免长期交变载荷下出现接触面压溃变形。两个同轴的铰接孔做了公差带为H7的精镗处理，孔内壁预留了油槽位置，装配时可压入铜套或者自润滑轴承，减少铰接销轴转动时的磨损，延长构件的整体使用寿命，孔的端面做了0.

　　5mm的倒角处理，既方便销轴装配时的导入，也能去除机加工产生的毛刺，避免装配时割伤安装人员或者刮损配合零件的表面。构件侧面的凸台结构是安装定位面，设计时特意将该面的平面度控制在0.02mm以内，装配时可紧贴设备的安装基准面，通过侧面的两个螺纹孔实现锁紧固定，避免构件工作时出现轴向窜动。从安装边界来看，构件的整体外轮廓没有多余的外伸结构，所有棱角都做了R2-R3的圆角过渡，既减少了应力集中点，也避免了安装时与周边相邻部件发生运动干涉，铰接孔的中心距与安装面的垂直距离经过严格校核，匹配对应传动机构的运动行程，保证摆动过程中杆件的运动轨迹符合设计预期，不会出现死点或者行程不足的问题。这类构件在实际使用中，需要承受周期性的交变拉压载荷，

　　因此材质多选45号钢做调质处理，硬度控制在HB220-250之间，兼顾强度与韧性，避免冲击载荷下出现脆性断裂，对于有耐腐蚀需求的使用场景，也可采用304不锈钢铸造成型，表面做钝化处理提升抗锈蚀能力。设计过程中需要重点校核铰接孔处的剪切强度，以及主体连接臂的抗弯截面模量，根据实际载荷大小调整壁厚，在保证结构强度满足3倍安全系数的前提下尽可能减少冗余材料，降低构件的整体重量，减少传动过程中的惯性冲击。构件上的减重槽并非为了单纯减重，槽的位置刚好对应铸造时的应力集中区域，通过开槽释放铸造内应力，避免后续机加工或者使用过程中出现构件变形，槽的边缘同样做了圆角过渡，避免应力在槽边集中。在装配环节，铰接销轴与孔的配合间隙控制在0.02-0.

　　05mm之间，间隙过小会导致转动卡滞，间隙过大则会出现传动冲击、噪音过大的问题，装配时需要在孔内涂抹适量锂基润滑脂，形成油膜减少磨损，定期维护时可通过预留的注油孔补充润滑脂，无需拆解整个铰接结构。这类构件虽然属于小型机械连接件，但在整个传动链路中起到的作用十分关键，一旦出现断裂或者孔位磨损超差，会导致整个传动机构卡滞甚至设备停机，因此从建模阶段就需要严格控制各尺寸的形位公差，尤其是两个铰接孔的同轴度，必须控制在0.01mm以内，否则装配后会出现销轴别劲、转动阻力过大的问题，建模时需要先确定两个铰接孔的中心轴线作为基准，再依次构建主体轮廓、安装定位面、锁紧螺纹孔等结构，保证所有特征的尺寸基准统一，减少后续加工的累计误差。
