沙洋直流行星减速齿轮电机结构设计

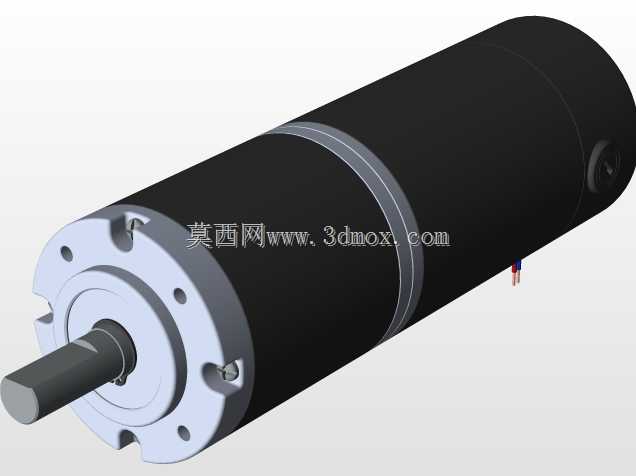

　　这款行星齿轮减速电机的输出端采用圆形法兰安装结构，法兰端面上均匀分布四个安装沉孔，适配M4规格的内六角安装螺钉，安装定位基准为输出轴的同轴圆柱面，安装时需保证法兰贴合面的平面度公差不超过0.02mm，避免安装偏斜导致输出轴径向跳动超差，影响传动平稳性。输出轴为单键槽直轴结构，轴径公差取h6级，可直接配套联轴器、同步带轮或者小型齿轮作为动力输出端，轴伸长度经过匹配计算，既保证传动件的轴向定位空间，又不会因为轴伸过长导致悬臂负载下的轴挠度超标。

　　从传动结构来看，这款电机采用内置行星轮系的减速结构，电机本体的高速输出经过行星架、内齿圈、太阳轮的多级传动减速后，从前端输出轴输出低转速大扭矩的动力，行星轮系的齿轮均采用渐开线圆柱直齿设计，齿部经过调质处理，兼顾传动强度与静音效果，轮系的配合间隙控制在合理范围，既保证正反转切换时的回程间隙满足常规传动需求，又不会因为间隙过小导致传动卡滞、运转温升过高。电机本体的外壳采用无缝钢管拉伸成型，表面做黑色氧化处理，兼具散热性能与防锈能力，外壳与前端减速箱的连接采用止口定位加圆周涂胶密封的方式，防护等级可达到日常工业场景使用的IP54级别，能够阻挡日常的粉尘飞溅与少量淋水，适配多数常规工业设备的安装使用环境。

　　在实际应用场景中，这类减速电机常被用在小型自动化输送线的驱动端、智能仓储设备的分拣机构动力端、小型包装设备的送膜机构、医疗检测设备的样本传送机构，以及民用领域的自动门窗驱动、智能卫浴的传动机构上。选型时需要注意，这类行星减速电机的输出扭矩与减速比直接相关，不同减速比规格对应的额定输出扭矩、空载转速、堵转扭矩都有明确的参数区间，建模时已经将不同减速比对应的外壳长度、轴伸尺寸的差异做了参数化预留，结构设计人员可以直接根据自身设备的安装空间、负载扭矩、运行转速需求，调整对应参数生成适配的规格模型，不需要重新从零开始搭建结构。

　　建模过程中，对电机内部的绕组、碳刷结构做了合理简化，保留了外部安装接口、传动连接尺寸、外形边界的全部精度，所有配合面的公差标注都符合机械设计手册的对应要求，安装法兰的孔位间距、输出轴的键槽尺寸、电机尾部的出线位置都按照实物1:1还原，结构设计人员在做设备整体装配时，可以直接将该模型导入装配体，做干涉检查与安装空间校核，不需要反复测量实物尺寸调整模型。电机尾部的出线采用侧出方式，出线位置预留了电缆防水接头的安装空间，设计设备走线时可以直接在对应位置预留走线槽，避免装配时出现线缆与周边结构件干涉的问题。

　　从设计思路上来说，这类集成式减速电机的核心优势是将减速机构与电机本体集成在一起，不需要用户额外搭配减速器与电机的连接法兰、联轴器，大幅缩小了动力单元的整体安装体积，同时行星轮系的同轴传动特性，让整个动力单元的输出轴与电机轴保持同轴，安装时不需要额外调整传动同轴度，降低了设备装配的调试难度。建模时特意将减速箱段与电机本体段做了分块建模处理，方便设计人员根据自身需求调整减速段的长度，匹配不同减速比的规格，同时所有的安装孔位、配合止口都做了参数化关联，修改参数时不会出现特征报错的问题，能够大幅提升结构设计的效率。需要注意的是，这类电机的径向承载能力有限，不适合直接承受较大的径向负载，如果设备需要用电机直接驱动滚轮、链轮等径向负载较大的部件，需要额外增加支撑轴承座，避免输出轴承受过大径向力导致轴承过早损坏，建模时也在输出轴位置预留了支撑结构的装配参考面，方便设计人员快速配套支撑结构。
