沙洋直流行星减速齿轮电机结构设计

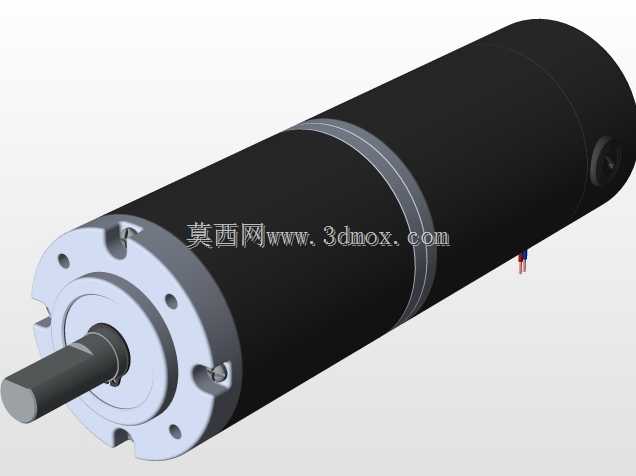

　　这款行星齿轮减速电机的输出端采用圆形法兰安装结构，法兰端面上均匀分布多个安装定位孔，适配常见的设备安装孔位布局，输出轴为单键圆柱轴，可直接对接带键槽的负载轮、联轴器或传动辊，无需额外做轴连接转接结构，能减少传动链上的间隙累积。从结构布局来看，电机本体与减速箱采用同轴串联设计，整体为圆柱形外观，减速箱段直径略大于电机主体段，两级行星轮系集成在减速箱壳体内部，输入端直接与电机转子轴过盈配合，省去了额外的输入联轴器，既压缩了整体轴向长度，也能降低传动过程中的同轴度误差。在实际应用场景中，这类减速电机常被用在小型自动化输送线的驱动端、智能仓储的分拣摆轮机构、商用自动售货机的货道推送结构、医疗检测设备的样本传送模组上，

　　这类场景普遍需要低转速大扭矩的动力输出，同时对安装空间的轴向尺寸有严格限制，同轴式的行星减速结构刚好能匹配这类安装边界要求。设计过程中，减速箱的壳体采用定位止口与电机端盖配合，止口配合公差选H7/h6的间隙配合，既保证装配时的同轴度，也方便后期维护拆解，行星轮的内齿圈直接加工在减速箱壳体内壁，减少了独立齿圈的零件数量，同时提升了齿圈的结构刚性，能承受更大的冲击负载。输出端的轴承采用深沟球轴承搭配推力轴承的组合结构，深沟球轴承承担径向负载，推力轴承承担轴向外力，在带轴向负载的使用场景下，比如垂直安装的升降模组驱动，能避免输出轴出现窜动，保证传动精度。齿轮部分采用斜齿行星轮设计，相比直齿结构，斜齿啮合的重合度更高，传动过程中的噪音更低，

　　啮合冲击更小，适合对运行噪音有要求的室内商用设备场景，齿轮的模数根据额定输出扭矩匹配，齿面做硬化处理，能承受长期正反转切换的交变负载。电机尾部预留了接线出线位，出线方向可根据安装需求调整，适配不同设备的布线走向，避免线缆与周边结构件产生干涉。安装边界上，整体圆柱形结构的最大外径为71mm，轴向总长度98.8mm，安装法兰的止口尺寸与输出轴直径形成标准化匹配，可直接替换同规格的其他品牌减速电机，无需修改设备上的安装孔位，降低设备迭代时的改造成本。在结构强度校核环节，输出轴的轴肩位置做了圆角过渡，避免应力集中，在额定扭矩输出时，轴的扭转形变控制在弹性形变范围内，不会出现永久变形；减速箱端盖与壳体的连接螺丝均匀分布在端盖圆周上，

　　锁紧力矩按螺丝规格做了统一要求，保证壳体结合面的密封性能，防止外部粉尘进入齿轮啮合区域，延长齿轮的使用寿命。这类减速电机的输出转速可通过调整行星轮系的减速比实现不同参数匹配，同一外形尺寸下可覆盖多种转速扭矩区间，满足不同负载的动力需求，设计时将电机的霍尔驱动板集成在电机尾部端盖内部，减少了外部驱动器的接线复杂度，设备端只需提供电源与控制信号即可实现转速调节与转向控制。在传动间隙控制上，行星轮与太阳轮、内齿圈的啮合侧隙按精密传动要求设定，适合需要正反转频繁切换的定位场景，比如小型机械手的关节驱动、自动点胶设备的位移驱动，能保证重复定位精度满足使用要求。
