交流发电机定子机座总成结构设计

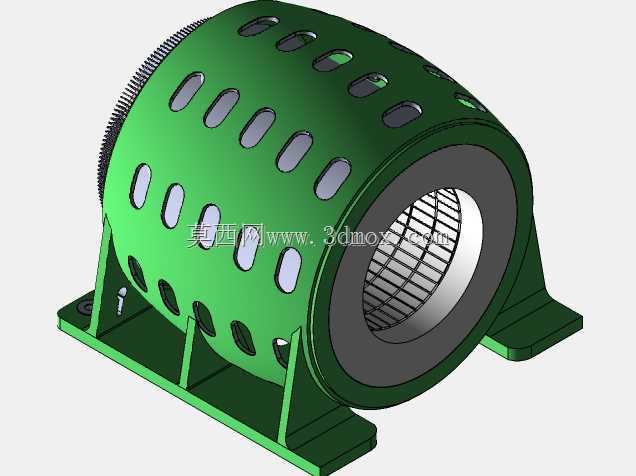

　　在分布式电站、备用电源、工业拖动等场景中，交流发电机的本体结构可靠性直接决定整套供电系统的连续运行能力，本次拆解展示的定子机座总成，是发电机实现机械能到电能转换的核心静止部件，承担着固定铁芯、支撑绕组、传递安装载荷、保障内部散热流道通畅的多重作用。从结构设计逻辑来看，外部机座采用铸铁一体铸造成型的筒式结构，底部设置带安装定位孔的支撑脚，两个支撑脚沿机座轴向对称分布，每个支撑脚预留两个螺栓过孔，适配常规混凝土基础或钢制机架的安装间距，安装面经过铣削加工保证平面度，避免装配后机座产生内应力导致铁芯变形。机座筒壁沿周向均匀排布多组长圆形通风孔，孔位沿轴向错开布置，既保证足够的通风通流面积，带走定子绕组运行产生的铜损与铁损热量，

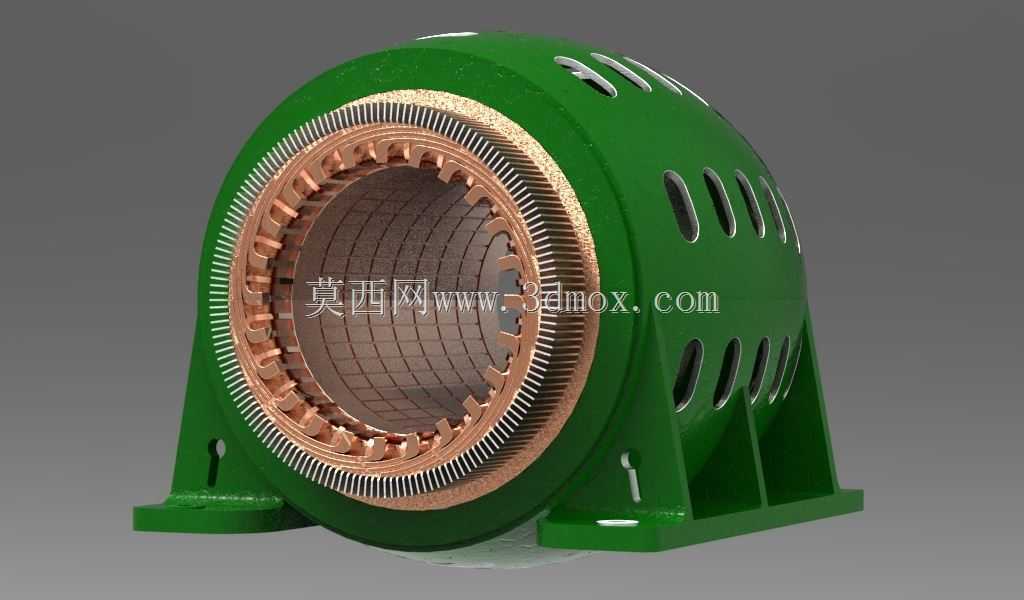

　　又不会过度削弱筒壁的结构强度，避免运输、运行过程中机座受径向载荷产生形变。机座内壁与定子铁芯采用过盈配合加轴向定位销的固定方式，铁芯由多片硅钢片叠压而成，叠压过程中严格控制叠片系数，保证磁路导通效率，减少涡流损耗，铁芯内周均匀排布嵌线槽，槽内嵌入成型的铜质绕组线圈，线圈端部与槽口位置做绝缘浸漆处理，绕组端部沿周向均匀排布，预留足够的电气间隙避免运行中出现击穿放电。从安装边界来看，机座两端的止口尺寸严格匹配前后端盖的配合公差，止口端面的垂直度控制在0.02mm以内，保证后续装配转子后，定转子之间的气隙均匀度符合设计要求，避免气隙不均导致的磁拉力不平衡、运行振动超标等问题。支撑脚的安装孔中心高、

　　孔距尺寸均按照同功率等级通用发电机的安装规范设计，可直接适配多数常规发电机组的机架安装位，无需额外做转接支架设计。在实际工况中，该结构可承受额定转速下转子转动带来的径向振动载荷，以及突发短路时绕组产生的瞬时电动力冲击，机座的壁厚设计经过有限元强度校核，在1.5倍额定载荷下形变量不超过0.1mm，不会出现铁芯移位、绕组松动的问题。散热结构的设计匹配径向通风的冷却方式，外部冷却风从机座一端的通风孔进入，穿过铁芯背部的通风道与绕组端部间隙，从另一端通风孔带出热量，在额定负载运行时，绕组温升可控制在绝缘等级允许的范围内，延长绕组绝缘的使用寿命。对于结构设计从业者而言，该模型完整还原了定子总成的装配关系，从机座的壁厚过渡、支撑脚的筋板布置，

　　到铁芯叠片的槽型尺寸、绕组的排布方式，都可作为同类型发电机结构设计的参考，尤其是机座通风孔的排布逻辑、支撑位置的筋板加强设计，能够帮助设计人员平衡结构强度与散热需求，避免设计中出现刚度过剩导致整机重量超标，或者刚度不足导致运行振动超标的问题。在设备选型场景中，该结构的尺寸参数可直接用于发电机组的整体布局设计，提前核算安装空间、通风路径预留、外接线路的排布位置，减少后续整机装配时的干涉问题。
