沙洋叶直流行星齿轮减速电机结构设计

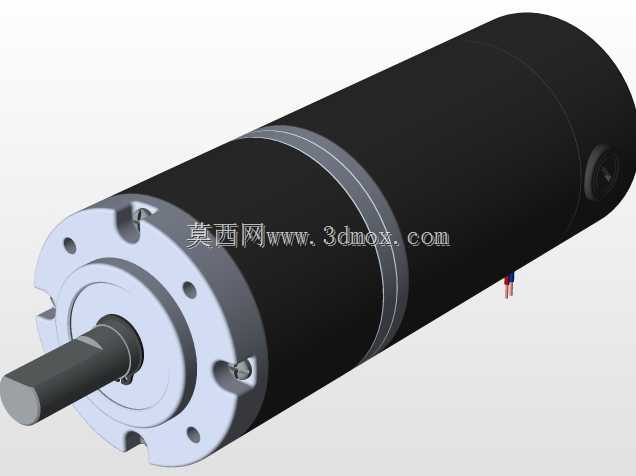

　　这款行星齿轮减速电机的三维结构，在小型自动化传动场景里适配性极强，日常做设备选型时，常碰到需要低转速大扭矩输出、安装空间受限的工位，比如小型输送线的驱动端、智能仓储的分拣拨轮机构、实验室小型搅拌装置的动力源，还有民用自动化设备里的电动执行端，都能用到这类集成减速结构的电机，不用额外搭配独立减速箱，能大幅压缩设备的整体安装空间。从结构设计逻辑来看，这款电机采用同轴式布局，电机本体和减速箱段沿输出轴轴线串联布置，输出轴采用单出轴D型切边结构，这种轴端设计能避免传动轮和轴之间出现周向打滑，不用额外加工复杂的键槽就能传递额定扭矩，安装端采用圆形法兰安装面，法兰面上均匀分布多个安装通孔，安装时可以从法兰面外侧穿入固定螺丝，

　　直接锁附在设备的安装立板上，对中难度低，现场装配时不用反复调整同轴度，只要法兰面贴合安装基准面，就能保证输出轴和负载端的对中精度。减速段采用行星齿轮传动结构，相比普通的平行轴减速结构，同轴传动的方式能让整体径向尺寸更紧凑，相同减速比下，行星结构的体积能比平行轴结构缩小近三分之一，而且行星齿轮采用多齿啮合的传力方式，运转时的载荷分布在多个行星轮上，单齿承受的载荷更小，能承受更大的瞬时冲击负载，适合频繁正反转的启停工况。从外形边界来看，电机主体为圆柱形结构，减速段和电机主体的外径做了阶梯过渡，靠近输出端的减速箱段外径略小于电机主体外径，安装时如果设备端的安装孔位是沉孔结构，减速段可以直接嵌入沉孔内，进一步缩减轴向的安装突出量。

　　输出轴的伸出长度经过匹配设计，搭配常用的同步轮、联轴器时，不需要额外对轴进行裁切，轴端的中心位置做了定位倒角，装配联轴器时能快速导入，避免硬敲损伤轴承。电机尾部预留了出线位置，动力线从侧方引出，不会和尾部的安装结构产生干涉，布线时可以顺着电机圆柱面走线，用扎带固定即可，不会因为线材弯折导致线芯断裂。在建模细节上，这款结构还原了内部齿轮的啮合关系，法兰面的安装孔位、轴端的切边尺寸、各段的阶梯外径都做了精准的参数化建模，做设备整体装配时，可以直接把这个模型导入装配体，检查和周边结构的干涉情况，比如和安装板的孔位匹配度、输出轴和负载连接后的空间余量、电机本体和周边走线槽、机架型材的安全间隙，不用再手动测绘样机尺寸。实际应用中，

　　这类齿轮减速电机的输出转速经过减速箱降速后，能匹配多数低速负载的转速需求，不用额外做调速电路的复杂适配，而且集成式的结构减少了电机和减速箱之间的连接联轴器，消除了连接环节的背隙，传动精度更高，在需要精准控制转角的小型工位上，比如小型回转工作台的驱动、自动闸门的启闭驱动，都能满足传动精度要求。设计时还考虑了日常维护的便利性，法兰端的固定螺丝采用标准规格，现场拆卸更换时不需要特殊定制工具，减速段的壳体和电机主体采用止口定位，拆解重装后能保证同轴度不会出现偏差，不会因为重装导致齿轮啮合异常、运转噪音变大的问题。
