沙洋叶直流行星减速齿轮传动电机结构

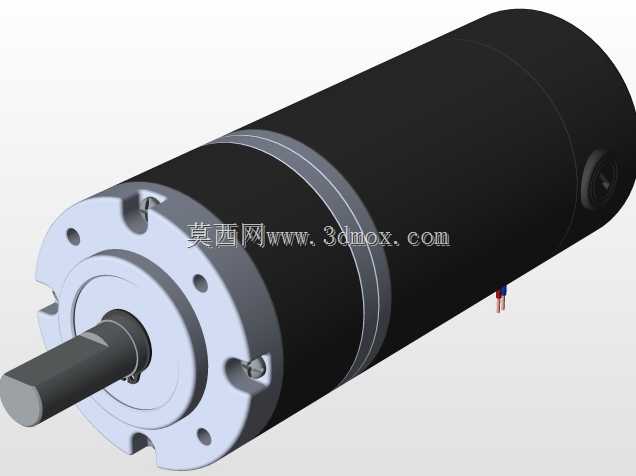

　　这款齿轮传动电机的输出轴采用单键槽配合设计，轴伸端的安装法兰为圆形止口定位结构，法兰端面上均布4个安装通孔，可直接与负载端的安装面板贴合锁紧，止口的配合公差选用H7/js6过渡配合，能保证输出轴与负载输入端的同轴度控制在0.02mm以内，避免高速运转时出现偏摆磨损。电机本体的筒身采用等径圆柱结构，表面做哑光氧化处理，既可以提升壳体的散热效率，也能在安装排布时减少相邻部件的干涉空间，尾部出线端采用侧出引线设计，引线从筒身靠近尾盖的径向位置引出，不会占用轴向安装空间，适合轴向尺寸受限的紧凑安装场景。

　　从实际应用场景来看，这类减速齿轮电机常被用在小型自动化输送线的驱动端、智能仓储的分拣摆轮机构、医疗设备的精密送料模组以及民用智能家居的电动传动部件上，相比普通无减速的直流电机，它通过内置的行星齿轮组实现转速降低、扭矩放大的效果，输出扭矩可以覆盖0.5N·m到5N·m的常用区间，不需要额外搭配外置减速箱，能大幅减少整机的装配零件数量，降低传动链的累积误差。

　　设计过程中，齿轮组的排布采用三级行星减速架构，每一级的行星架都做了动平衡校正，内齿圈与电机外壳采用过盈配合压装固定，太阳轮直接与电机转子轴做一体化加工，减少了连接环节的间隙回差，整体回差可以控制在1°以内，满足需要正反转频繁切换的传动场景需求。电机的前后端盖都采用含油轴承支撑，端盖与筒身的连接采用径向均布的内六角螺丝锁紧，装配时可以通过调整端盖的压紧力来控制转子的轴向窜动量，保证运转时的轴向间隙在0.1mm到0.3mm之间，既不会出现窜动异响，也不会因为轴承预紧力过大导致运转温升过高。

　　安装边界方面，这款电机的法兰安装面到输出轴端面的轴向尺寸为固定值，筒身外径比法兰定位止口直径小8mm，安装时只需要在负载面板上加工对应尺寸的止口沉孔与过孔，不需要额外设计避让电机筒身的空间，径向排布时相邻两个同型号电机的中心距最小可以做到筒身外径加2mm的安全间隙，适合密集排布的多轴驱动场景。尾部的出线长度预留了150mm的接线余量，引线采用耐高温的硅橡胶外皮，可在-20℃到60℃的环境温度下长期工作，不会因为设备内部的温升出现外皮老化开裂的问题。

　　在功能特性上，这款电机的额定工作电压覆盖12V到24V的常用直流供电区间，空载转速根据减速比的不同可以从10rpm到500rpm区间适配，负载运转时的噪音控制在55分贝以内，适合对运行噪音有要求的室内设备场景。齿轮组的润滑采用长效润滑脂填充，出厂时已经完成润滑脂的定量加注，正常使用工况下不需要额外补充润滑，维护成本极低。输出轴的材质选用40Cr调质处理，表面硬度达到HRC28-32，既保证了轴的抗扭强度，也避免键槽位置因为频繁正反转出现压溃变形的问题。

　　建模过程中，所有配合面的尺寸都按照实际加工公差做了参数化关联，安装孔的位置度、止口的同轴度、输出轴的径向跳动等形位公差都在模型里做了标注参考，结构设计人员在做整机排布时，可以直接调用模型做干涉检查，不需要再重新测绘核对尺寸，能大幅缩短设备研发阶段的选型建模周期。模型里的内部齿轮组也做了完整的结构还原，做传动仿真时可以直接添加配合约束模拟实际运转状态，验证不同减速比下的转速、扭矩输出匹配度，提前排查传动链上的结构干涉问题。
